水流指示器和信号蝶阀怎么接线图

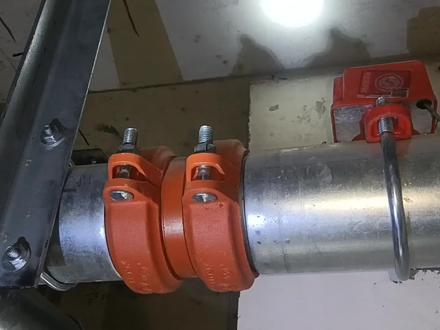

我们来认识一下消防分区这个喷人管道起端的这一套设备， 这一个是信号叠法啊，注意是信号叠法，有线的这个这里有信号线的地方啊，这个叫信号叠法，没有信号线的叫普通叠法。 信号叠阀传输的信号只是这个阀门的关和闭，至于水流压力啊，与他不相关， 水的流动有水流指示器传输信号，当喷头起爆啊，或者是管子出水量达到 每分钟十五升时，他就会传输一个信号报警。他垂直安装在管子上方啊，如果是实在是加不开，空间受限的话，他可以倾斜一点，但是得保证他的灵活性， 他所在这个管子的长度就这个管的长度啊，不应小于管子直径的五倍，然后往这看啊，这个东西咱在外边是看不着他是干啥用的， 它是减压孔板，就里边有个孔，它的作用就是稳定管子的压力，就是在呃用水时稳定管子的压力，稳定管子的流动量。 他的安装位置也可以安装在阀前，或者是安装在阀后，这个要根据图纸而定，信号叠阀两边都可以装。

大家好，今天和大家分享一下自喷系统用于分区或揉成管理的水流指示器和信号叠阀。 信号叠阀和水流指示器通常安装在他所管理的分区或楼层的水平横杠管上， 观察一下两者之间的相对位置。降碟阀安装在水流指示器的前端， 要求两者之间的间距不宜小于三十股分。在做的好处，既方便在检修时为后面的管线及设备的检修 创造条件，同时也可以保证水流指示器的灵敏度。 信号叠阀和水流指示器都要对接输入模块，当信号叠阀关闭时，通过输入模块向主机抱回监管信号。 当检修结束时，打开信号碟阀，监管信号会自动解除。 系统动作的情况下，水流指示器动作将报警主机抱回动作信号，根据动作信号就可以判定是现场的哪个分区或者是哪个楼层发生火情。 如果事实报警发组管理的分区或者楼层只有一个的话，可以不设置水流指示器，因为通过压力开关的动作就可以判定他所管理的 唯一的分区发生了火情。这就是关于水流指示器和信号叠阀的设置要求与他们的相关作用。本期小视频就和大家分享到这，我们下期再见，谢谢大家。

这是一个保护罩，打开眼前我们所看的这就是水流指示器，为大家描述一下水流指示器故障的表现形式。当系统动作以后，管网内部产生水流的流动，水流指示器内部的叶片受到水流的冲击，然后动作。动作以后通过输入模块向主机抱回监管信号， 当系统停动以后，水流指示器它的叶片恢复成常态，然后我们通过报警主机对水流指示器进行复位操作，这个时候我们发现我们在主机端没有办法进行远程复位，就是这样一种故障形式。再来剖析故障原因之前，看一下水流指示器的内部结构，这是一个保护罩， 打开这是一个微动开关，有两根信号线与触摸模块进行连接，这是一个传动螺杆，传动螺杆与内部的叶片进行连接，然后通过主管道开口的形式固定在主管道上方。动作的过程是这样的， 内部的叶片受到水流的冲击，然后动作船的螺杆倾斜靠近微动开关的弹簧片，在这种情况下，内部开关的常开点变成常闭点，通过输入模块向主机报监管信号。情况一，当内部的叶片受到水流强有力的冲击，有可能发生 机械故障，或者是受到沙粒杂质的阻挡，没有办法进行正常的回弹复位，就这样一种情况，要这种情况的话，我们需要来回拨动几次这样一个转动的金属螺杆，让它自动回弹复位就可以。情况二， 整个水流指示器彻底的损坏，在这种情况下，如果我们通过手动操作，没有办法进行回弹复位的话，就要进行整个部件或者水流指示器的整体更换，更换的过程比较简单，把两边的螺丝把它松掉，把泡骨取下，然后把它摘除换新就可以。第三 种情况，因为我们水流指示器长期在潮湿的环境当中使用，这里面这个弹簧片有可能会受到 锈蚀污染，然后呢发生粘连损坏，这里面的长开点就变成长闭点，在这种情况下需要更换微动开关，这就是关于水流指示器的三种故障原因以及相应的修复方法。

上边他是两个指路，两个回路就是这边是一个方向，然后这边是一个方向，每个方向上面呢有一个这个信号叠阀，信号叠阀在前边，然后后边按一个 这个水的指示器已经拆开了， 这就是塑料制作器， 他这个红这个挡杆下面就是这个管子里的，下边有一个这个圆的一个塑料的一个拨片， 他在这个管子里当水，他正常情况水压是一样，他这个片是在这中间不动，但是他这个如果有漏水的地方，就是 他就发生火灾漏水了，然后这边水往那边去，然后他就会推动里边的拨片，然后进行运动，就模拟水往那边走，他的拨片就往这边，到时候这个弹簧片因为水往这边流，哎，他会压住， 压住这个片，就说平时他这两根线是断开状态，当他因为有水流动的时候，他会把这个片按下去，这两根线会导通， 然后这个来这个主机就会搜到他这个反复合计的信号，就是说他这个水流测试器动作了，就是说有水在流动，这个地方发生火灾了，这个信号接法，他就是上面显示 一个开一个关，然后这边是有三根，这个三根这个线 他上面写着绿红开阀，然后红蓝关阀，就是说这个阀在关闭的时候，红蓝他两根线是通的， 开的时候这个阀门开的时候，红绿他两个线是通的。然后根据咱这个模块这个接什么线去用他这个一般咱是接这个关法，就是红蓝这根线，就是这个阀门关闭之后，这个仓开信号会闭合，就是反应他这个 现在是关着的异常双排水，把这个盖子掀开看看， 这里边呢 其实和这个水流指示器是一样的，他就是一个这个薄片，然后通过这个来控制。就是像现在开阀的时候，他这个没有压的，他是断开的，现在就是红线和绿线他是倒通的。但是咱现在如果把阀门关上， 然后他这个啊他会慢慢转回来，转回来之后压住这个片， 当你完全关死的时候，这个片已经就完全压下去了， 完全压下去之后，然后这个红线和绿线就断开了，然后红线和蓝线 这个敞开点会闭合。

做消防的新手小白，千万不要走弯路了，弯路走多了，自己都会变得很迷茫，想系统的学习消防弱电 这一本书就足够了。首先给大家讲解了消防电系统的组成，然后给大家讲解了前端系统设备的工作原理，然后再在工作原理的基础上给大家讲解了具体的设备的接线，比如说水系统上面的 信号叠发，水流指示器，报警阀，压力开关，流量开关，低压压力开关的接下风系统上面的七十度、一百五十度防火阀的接下二百八十度开压防火阀的连锁停风机，送风阀的连锁启动风机。 还给大家系统的讲解了消防的电话系统，广播系统，液化碳的浓度监测系统，气体灭火系统、消防水泡控制系统，液压监控系统，液位显示系统、万用表，测量短路和接地。 同时还给大家讲解了湿式的自动喷水灭火系统，干式的自动喷水灭火系统，还有预作用的喷水灭火系统， 以及与消防弱电息息相关的机械排压系统，机械加压送风系统，还有我们的风机、水泵控制柜，让我们不但可以从容的进行消防施工，还可以进行消防设备的维修。如果你想学习联动编程这本书也不会让你失望， 各种消防设备的联动关系，青鸟的联动编程，海湾的联动编程，太和安的联动编程，北大青鸟的联动编程。有了它，你还担心自己学不会消防吗？电子版也会一并送给你！

今天看一下水流指示的接线，我们看上面接线标识， c 是 公共点， n o 是 长开点， n c 是 长闭点， 我们的输入模块要取长开点，所以我们接红黄两根线就可以了。我们再看输入模块的接线，这是利达的产品，其他厂家也大同小异， 上边接的是信号线，下边接的是反馈线，这个电阻压在这个位置，你认为合理吗？

每天三十秒解锁一个消防硬技能，今天要解锁的是水流指示器动作原理，水流指示器在水流冲击的作用下讲片动作，讲片动作就会沿着水流的方向来推动，这里面有个档杆，我们给个特写可以看一下，这里面有个档杆， 讲片动作就推动这里面这个黑色的这个档杆，推动它里面的常开触点就会变成常闭触点，动作信号发送给输入模块，输入模块上再向主机报反馈信号。

你知道水流指示器是怎么安装到管道上的吗？今天给大家看一下，这个白色的是浆片，管道内水流动的时候就会推动这个浆片，然后通过我上个视频就可以知道这个信号是怎么传到报警主机了。 这个用管道开孔，钻在管道上开孔，孔开好了，下一步安装水流指示器没用的知识是不是又增加了？
