巨械师x99主板装机教程详解

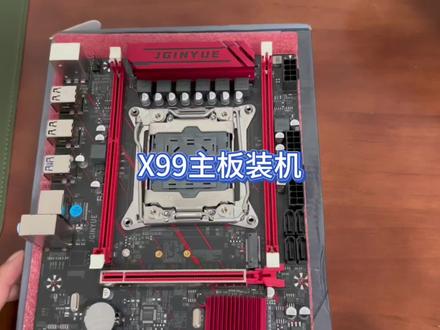

此视频讲解叉九九 m 杠 h 八第三或叉九九 m 杠 h 八第四。主板如何连接机箱？机箱大致有四种接口， 音频口、开机跳线接口、 usb 二点零接口以及 usb 三点零接口。接下来讲解开机跳线接口如何连接主板 开机特限接口，第一个控制机箱电源，第二个是 电源指示灯，第三个是重启按键，第四个是硬盘指示灯。 ok， 首先我们找 到这个 power s w， 这是机箱主机开机跳线，找到主板带黑纹的两个插针， 插板重启开关的一个跳针插到开机按钮上方对齐， 然后是硬盘指示灯，硬盘指示灯的字体是朝主板内部，他的正极在右右边， 电源指示灯正极在右方字体槽主板内部， 这个是电源指示灯正极。 然后是 usb 二点零接口，找到这一个接口， 字体朝内， 然后是这个 usb 三点零接口，注意这里 有一个破口，破口对着主板接口的这个小缺口对应插上。 最后是音频接口，在主板的左下方， 注意切口，切针跟主板缺口是一致的，请你自己伸长线头，自己伸长主板外部。
