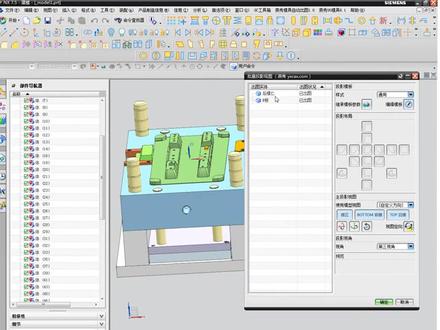

映秀模具自动出土，那么我们的出土方式是游击配合 cad 出图在游击，投影导出在 cad 导入在自动标注， 那么整个方式呢？可能像呃流程很多是被软件接管，可能很多人会问这种模具行不行，另外一种行不行？那么可能很多疑问，这是很正常的，因为新东西 肯定会存在疑问，那么如果我们只是说纯粹的讲这个，把这套图出完，那么可能人很多人会问这套图是出完了，换套图会不会有其他的问题？那么我们想解决大家的疑问，就是讲原 原理，先讲原理，大家知道他为什么能把这个东西自动的跑起来，而且可以跑的很快，那么呢我们就找一套非常简单的模具，因为找复杂的会把整个 视频时间拉的很长，那么我们只先讲一下原理。讲原理之前，我们看一下我们出图的几大步骤，第一大步骤当然就是投影， 选择这个要投影的体，因为有属性的原因，他会自动的选上，开始投影试图 我们先拿几个比较简单的东西来演示，好几十秒就把它投影完了。投影完了之后呢，我们就是第二大步骤就是直接导出了， 一分钟之后我们全部就导出完成了，接着我们在 cad 这边新建一个图档。 第三大步骤导入，导入，他操作了很多东西，包括整理线条，标注放图框，识别螺丝等等， 那么 这这样就倒进来了，这里十多张图纸，可能就 几分钟时间。然后呢，这是整个的四大步骤，导投影，导出，导入，然后标注。 了解这几大步骤之后呢？软件是怎么把这几大步骤全部自动化给跑起来？那么首先我们看一下啊，就是像这个耐磨块一样的，大家知道耐磨块一般是这种，这几个仕途的投影 换了鞋顶，注意他的仕途方式不一样的，因为这边是在这里，两个仕途在上方的 这个主视图在上面，但是鞋顶是在测试图这样子，这是鞋顶的投影的方式，这个呢磨人的方式。 接着如果我们用鞋顶头称磨人的这几个师图，那么这就肯定是有问题，这个图纸就会大很多， 正常的鞋底应该要投成这样才是对的。 同样的，如果我们把那么快也按摩冷这种方式带头，他的仕途也是多余的。那么这里就有个关键点， 零件是什么类型？零件不同 的类型其实就是那几大类，他每种类型其实都是比较固定的，一个投影的仕途，包括他的投影方向，包括他的数量，其实都是比较固定的，除非 比如很复杂的一个磨人，那你可能要跑很多，但是这种情况是比较少，可以人工干预，比如现在投影好了，发现这个磨人 少了，当然这里还能不试图，那么这并不甘于我们自动化的走起来。那么那现在的就说我们刚才在倒回来看一下我们 cd 这边一样的这些，为什么 所有的摆的这么整齐，这里这一片是摆件，这里是滑块， 这是相间，为什么还是刚才的一个关键点，同样的类型放在同样的一起，那么同样的板件，我们要画中心线，要做坐标标注，到了这些零散的零件要现行标注坐标，标注已经没有意义了， 接着到了顶针，就按顶针来标注，那么这里的所有的关键点实际上就是零件的类型，包括把这里摆的整齐都是一样的。那说白一点就是其实就是零件的一个名字，软件知道了这个零件的名字之后，他会掉 对应的投影模板，再导出去，再导进来，把它摆到对应的位置，把它标注好，那么所有的关键点都是只是一个 零件的名字而已。用一个零件的名字把整个流程串起来，好像听起来是不是很简单，但实际上就是说要把一件很复杂的事情 做的很简单，是要有技术含量的。就像你要把一套产品把它的模具做复杂，很容易猛加结构，模具可以超级复杂，但是你要把一套很复杂的模具做的结构超级简单，那是真的要技术含量。那么呢我们刚才讲的一个名字，投影的时候， 我们选择零件，这个时候他会去获取里面的属性的名字，他有这个名字之后会去掉对应的一个模板，比如现在这个模轮他掉了，这这块模板我们再增加 提进来，比如这个耐磨块一样的，又换了另外一种投影的模板，比如我们再增加提进来 鞋顶，你看这是鞋顶的一种投影的方法，那么呢这些 看起来是不是没有什么技术含量？那么这个时候如果我们演示一下，就说 把整个白鞋 把它这个孔翻过来，翻到前面去，这个已经顺序已经完全， 我们再来看一下滑块是不是摆正了鞋顶一样的，他会摆正，包括有没有看到这个孔朝上面我们再增加一个，这个是刚才是已经装到前膜方向了，我们再选后膜的， 没看到这个孔还是朝上，那么这里面是真的有技术含量的，那么呢我们现在就是说把一些很繁琐投影，包括一些导出 很反手的东西，把它做的很简单化，那么呢刚才讲的这个整个名字，那么我们怎么去把它配置下来呢？就是刚才讲的只是说一个流程，有了名字能投影， 抖音出去之后，好了，我们知道类名字之后就知道类型，把它放到这里面对应的位置啊，知道类型是模板，我们就把它给打上中心线，把螺丝识别出来，标上自动标注标，标注四 顶针高度的，我们把它高度位置比较好替换成这些块，包括 这些把磨人的底部就说其实这个类已经分的很清楚，我们就说把一些很固定模式的把它做成一个自动化，把它全部自动化跑起来，节约人工的时间。自动 到大概的原理之后呢，我们首先看第一个功能就是出图设置，出图设置呢，就是说里面刚才我们讲的他有不同的类型，其实用名字可以确定他的类型，别人模人一样的叫前模人，后模人，当然有的有的公司 啊就叫做磨人也没关系，你可以添加一个叫做磨人的进去，然后头一磨吧， 选择一个投影的模板，接着他是要坐标标注还是现行标注还是不标注，接着他的排列位置我们先点添加，那么他会加到这个模轮里面去，单拉 这个可以移动位置移到其他里面去，但这个只是一个排序而已，在这里显示好看，但是实际上他的重点在哪里？就是 刚才我们讲的一个一个一个零件，他一个名字，名字，他的投影模板，我们进去看一下投影模板，比如我们常见的一些类型，我们建了一些模板，当然你自己也可以新建一个。新建一个 模板，我们看一下磨人的模板，有看到这里就左视图测试图下视图，包括这里还有一个 虚线，就代表他是带隐藏线的，你再点他一下就代表不要这个仕途，点一下就要这个仕途，但是不带虚线，再点一下就是虚线啊，那么就代表这个钱莫能是这这样几张仕途，那么有的人就会问，魔能复杂的，那还得跑仕途，可能这里要跑， 是吧？那么这没关系，你投影出来了，投影完了之后，比如这里要跑车都没关系，你就把它给移 开一点，直接用它把它给泼出来，再倒出去，倒是一滴，用我们自动倒出，自动倒入它一样的，没问题的，是人工要干预一下，就是复杂的，肯定是要人工干预，我们接着倒回来讲刚才的这个关于投影的问题。 模板前模轮，比如我们这是比较简单的，当然你会建一个复杂的模轮，复杂， 然后他的仕途比较多， 多开几个虚线的是代表有隐藏线，没有虚线的就是不带隐藏线，灰掉了就代表这个仕途不需要了，那么 这里就是比如这个是复杂一点的模棱， 那么接着我们看一下这个标注，大家应该理解什么意思了，那么接着我们看一下排列位置，所谓的排列位置读到这个名字导出去之后，我们在 cad 这边导入进来， 他放到哪个位置去，那么呢他比如我们指定了放这个这一排，是吧？那么我们倒过来看进去里面看一下这里面有几种类型，比如我们刚才讲的这个模棱，他是有个坐标的， 三千五、五千二，我们倒过来看磨冷，实际上是指他的起死点三千五，就这个起死点 五千二，因为这个是零点，零点在这里，所以这里出现了负啊，五千二是负 x， 三千五，五千二，那么就代表磨人哈，要摆摆，以这个歧视点摆在这里，如果再来一个磨人会怎么样呢？那不好意思，那就跟着摆这边，这样一路摆下去，比如我们再一次把它导入，我们把标注给取消掉，他会快一点， 你看接他就再摆摆过来这里，那么这个框框实际上是什么呢？他只是个块而已，是个装饰品， 你可以不要这个框框，把他不要了，他一样的，一样的，可以 接着接上去上面的，那么呢这里的就是刚才讲的排列位置，你完全刚才我们倒回来啊， 所以这个装饰品你可以完全的制定一爱怎么把这个位置移都没关系，移了之后你要确定哪些坐标位置，然后在这边把它新建一个坐标位置，他就会往里面去倒。那么说很简单，有了个名字，他会找投影模板， 然后坐标标注，那么我们标注，我们刚才录讲了，就是他是坐标标注，我们一定会自动的画一个紫色的中心线上去，那么呢不是坐标，是线形标注，他只会标个方宽，因为刚才我们倒进来的时候 没勾这个现行标注啊，我们打进来，我们把这个勾上去，再重新演示一下，这边标注没标，所以这边的 呐，这些是标的一些个长跟框，剩下的要人工去把它给补了。 那么呢这个位置排列位置应该明白了。投影模板，刚才我们建了一个模，能复杂的，那么现在我们比如要投影 选择一个模棱， 他自动套了一个，因为我们指定的他是用磨人的那个这几个简单的一个，刚才我们建了个复杂的，他默认已经有了，当然你觉得这这个磨人他是复杂的，那你可以直接在这里切换到复杂的，然后点 继承过去，他马上就会把它变成一个复杂的模板，据说他可以临时我们切换换一种模板来投影都可以。当然你也可以临时直接就在这里改变这个界面，要哪些仕途 点确定他就开始投影。当然你这里还能旋转方向，包括 我们的这里从定向，比如选择一个朝上的面，比如你在这里点，那么这这这边方向就是朝上，这里就会变成朝上了。如果你点这里， 他会这里超散，很快的把这个模型给摆正，然后这里提供投影的一个预览的一个效果，就说白了他有个初始词，初始词就是拿着名字找了一个进来，很快的就把他给投影完了，实际上可以 符合百分之八十的零件，可以自动化把它完成，只有百分之一二十复杂的，你就可能这里比较多的零件， 比如一次头很多，然后你你就要看一下啊， 哪些是不是要增加仕途的，发现这个哦，仕途不够，你可以增加一个仕途，当然你就是说不需要在这里增也行。投完影之后， 投完以后直接在这里重新用游击自带的功能或试图投影都没问题。 刚才我们讲了一下这个大概的配置，我们再把它一些细节讲一下，就是说比如你这里要添加一个什么名字的 连接名字，你点添加，他叫你选择类型，因为你这里没没选一个类型他，所以他不知道往哪里加，所以你可以选中之后点加进去，当然了你可以这里直接把他给删了，这里分类，你也可以添加个分类， 这里增加个分类，也能这样删除。然后呢，注意，这里就是说这里有个顺序，模板图这里有个顺序，这个 顺序呢，实际上就是说模板图大家都一大堆名字，这一堆你看这里十多个名字全部往这里堆，谁排前面，谁排后面，那么就是按这个顺序来，面板排第一，热溜倒板排第二，那么这是指一次性导入他的顺序，比如前面已经 倒了这么多，你后面的他肯定只是接上尾巴，他不可能说把这个图移开来啊，插到里面去，这也不符合我们做图的习惯，因为我们写就是说一开始大印象中啊，你记得这幅图放这里，好 图，新来的图放后面，如果软件自动的啊，中间这里插一下，那里插一下，这个图今天看着在这里，明天哎，怎么图就不见了，就被软件改到另外一个位置去了，所以这样也行不通的，所以就说这里的顺序只是指一次性，比如我所有的板都往外面倒，那么他是按这个顺序 插到这里面去了。我们补充一下，就是投影模板里面。 好，这个这个出图设置，我们不要到那个字图模块，我们到是芥末模块，这个这个头，这个投影的这个图标在字图模块就点他，他会切到芥末的，如果在芥末你要到字图里面，你点这个虚线的，他能切过去，再切回来， 快速的切模块，这里就是上一张下一张这个图纸。好，我们切回去 出图模板，我们出图这个投影模板里面录讲了一个关键点，就是说其实这个投影模板刚才我们只讲 一个关键点，就是有几个仕途组成，但是有落了一个最重要的关键点，就是刚才我们把鞋顶摆斜了，把滑块也摆斜了，他他竟然能自动摆正，实际上就是这里 因为这个主视图一定要先摆正，那么他是靠这里来指定的。比如我们鞋顶，我们我们倒回来鞋顶默认是选中了这个鞋顶的一个摆正的方法，看一下滑块，他也是默认选中的滑块，包括相间， 包括刚才我们看的那个，呃，那么快，那么快。其实它是个翻料，翻料的话它是一个翻块的白种方法，是指这个主视图 用这里自动的方法去把它给摆正。摆正主视图之后啊这里指定了几个试图投影，让他再来投影，那么这个才是我们能实现自动化的关键点，这里我们已经申请发 发明专利了。然后呢我们看一下就是投影，这里投影师徒的模板已经 清楚了，包括这个整个出图设置也已经讲完了。

我们再看一下 cd 彩色出图的功能，有些工程图要求就是对不同的东西上不同的颜色，那我们增加了一个同心圆快速上色， 他问要不要写代号，我们先不写代号啊，看下不写代号是什么？ 那么这个时候把所有的相同的原主他都上了不同的颜色，比如这边也是上了颜色，但是区别在于刚才这里是带中心线，他会把中心线也会 上层改变颜色，这边是没有，这边没有，如果你再来上中心线，发现中心线都是红色，你想跟圆一样的颜色， 那我们只要打开用户配置文件这里这个这个文件用最小圆的颜色把它改成二， 然后我们再用中心线，这个时候就是这里面的圆的颜色， 那么接着我们看一下自动填写代号，同样的这样这个用户配置文件这个里面有一个，我们看第二条 上色自动色中心线颜色为圆的颜色，就是他线上色前他有中心线，那他会改变他的中心线颜色，如果你不想改变他的颜色， 那么你把它设成零，他就不会去改变颜色。比如原来的中心是红色，他也不会改变了，那这里有个写代号，我们写代号，我们看一下是什么效果，我们会退， 我们先把这些文字给删掉啊， 这本身没带好，那么我们点同心圆上色，他问我们要不要带好，因为刚才 加了一个代号上去，他会按这个代号递增，你看这这些代号肯定不是我们要的，那这个时候怎么解决呢？那我们就这里批量替换，我们选这一个，他把他获取过来，我们换成几批， 找的方式为完全相同搜索全部点确定，他直接就会把所有的替换掉，这个是 rp， 这个是 m 四六，当然你会提前提前量一下，然后这个是 m 八， 这样很快的就可以把这些代号标上去，跟把颜色分好。 那么同样的我们这里有一个替换， 比如我们想搜索 m 四六，但是这套图里面很多 m 四六，那么我们一起用颜色过滤，那这个时候我们就可以选择的时候，他会对这个颜色进行过滤，他不会所有的 这个按摩吧都全部去识别，还是要有颜色，如果你不勾他就不会进行颜色过滤。当然这里选择对象就是你确定之后要人工去选， 这个是点确定，就是完全的搜索整张图册，把它给替换掉 啊，就是匹配跟完全匹配的问题，然后我们一定要注意这个代号重复的问题， 我们看这两个同样的，我们缝上色， 这里开一开始， 那么这里也会是开一开始，因为他是从最小的开始，这个时候就会导致 你这里替换 k 一的时候去搜索全部，如果你不过滤颜色，你会把这里也替换掉，比如把 k 一射上 m 八，你会把隔壁的 k 一，他可能不是 m 八也替换掉，所以这个问题怎么解决呢？我们一定要注意，就是说既然这里是一套图是吧？那你就等于 整个框选它一起分色，那么它的颜色百分百不会一样，而且代号是一直在递增，再利用这里的 这个替换，那么他就可以快速的把他给替换掉。那同样的我们这个 eq 匹配过滤，我们这里也增加了一个文字，比如你可以快速的找到这个文字， 也是用于彩色出图的问题。然后我们多加了一个 颜色的刷子，比如我们选中这个颜色，然后框选下去，所有的颜色都会变，但是其他的比如现形啊，图层都不会变，只会刷颜色。还有就是快速增加数量， 这里有数量有两种，我们看 快捷键，如果你把验修的快捷键导进去之后，一 s 它是这种数量，或者是一 x， 它是这种数量，或者你要五 x 五个， 就增加了这些数量的添加。 我们要补充一下刚才这个同心圆快速上色这几个，刚才讲的这中心线要不要用最小圆？ 然后原上色的时候，如果已经有中心线，要不要改变中心线的颜色？然后接着要不要写代号，如果你把这个代号去掉，他默认是不会写代号，那么这里这个就是强制要不要写 简单号。就是上色的时候，比如我们从验修导进来，他是不是很多识别成了这里是 m 八的，那你再上代号他就没有意义了，那么刚才这个这个位置就是说 他有文字，他就不写代号了，他就是零，如果你想强制写，那么有文字也他也会重新再写个代号上去。接着就是刚才我们看的所有的圆都是进行分颜色，他的颜色是这里的一行一个颜色， 一行一个颜色，全部取这里面的颜色，那么最小的是用这个第二小、第三小，然后这样循环下去，用下面的颜色，那么注意这个是在配置用户，配置玩具家里面 的这个文件修改。

我说一下加密狗密码，那么默认是没有密码的，插哪台电脑装好驱动，装好软件都可以使用， 但是如果你设了密码， 设了密码之后一定要记住密码，然后点任何一个功能， 他都会问要密码，他不是说每个功能都要密码，登在一台机登录一次就好了，比如你在这台机插上加密，给我装好之后输入一次，下次就不用了， 下次不用了他就会一直用。如果拔走了，换到立下一台电脑，那么又会问你要输入密码， 那么你可以把密码给删除掉，删除密码，输输入正确的密码 就可以了。然后呢，如果加密狗点软件提示加密狗没有插入，要检查两个点，第一，加密狗这张灯有没有亮，如果亮了呢？那就检查这个右下角有这个 用户许口工具，一个蓝色的一个盾牌的，打开来之后看一下，点这里的刷新， 这个地方的刷新，看一下有没有读到这个，这个加密狗读到了呢？那那肯定是没问题，如果读不到，那就表明驱动出了问题，重新按驱动，如果灯都不亮了，那那就换一个，那给我拔出来，换一个 发扣，或者换一台电脑，看灯亮不亮，如果灯一直亮不了，那就加密口坏了，是质量问题的话，我们会免费更换的，如果是人为损坏的话，就补成本费。
