如何在 brand 里测量模型尺寸?视频最后帮大家梳理了重点知识,记得点赞收藏哟。如何在 brand 当中呢,去对模型进行单位的标注和测量呢? brand 为我们提供了一个非常棒的工具,这个工具呢我们可以在编号设置当中呢来进行找到。 在我们的插件管理当中呢,我们在这里可以输入 mg, 这边有一个强大的测量工具叫 major, 这个工具找到以后呢,我们将它打开, 我们可以在右侧的 n 面板当中就可以找到。在视图里面我们就可以看到在这有一个我们的测量工具哈,就是这个我们的测量工具。在这边的话呢,我们就可以对这个模型呢哎,进行非常有效的测量。在这边我们来看一下哈,当我们想测量某个线段的时候,打开这边, 首先呢你要把这个显示打开,打开显示以后,我们在这里点线段一点,他就可以出现这个线段的长度,而且是物理单位,非常的精确。在这 下面的话呢,我们是可以对这个颜色进行更改的,我们可以在这里比如说,哎,做成绿色的,那么除了能够标注线段以外呢,我们还能够标注角度,在这边再进入点编辑模式下,我们至少要选择三个点, 那然后呢就可以在这里标注角度,可以看到,哎,现在是九十度,已经被我们标志出来了,九十度的颜色的话呢,我这边可以标注成一个橙色的。 然后呢再打开这个小齿轮以后呢我们还可以进行一个位置的调整,比如说左对齐,右对齐,包括这些东西还能标注面积,举个例子,我们现在选中这个面,选中面以后呢,我们现在在这里标注面积,面积呢在下面呢它的颜色呢会带有一个透明信息, 我们在这里不仅能够选择颜色,还能够选择阿尔法对这个面进行透明处理。此外的话呢,我们还能够去标注弧度,我们现在在这个点选中,选中这个点以后呢,我们在这里可以看一下,标注一下他的弧度啊,在这边选择三个点哈,我们在这里标注一下弧度,他就可以在这里面呢计算我们的整 整个的弧线。这个对于我们做一些精确的工业建模或者是建筑建模来说的话呢,工程图非常非常的有用。在底下的话呢,我们还可以显示他的包括测量单位是否显示,是否显示 scale 缩放以及颜色的重写,就是如果甲方需要我们的整个颜色不要这么花俏,重写颜色的话,这个也是 ok 的, 里面的每一处颜色呢都是可以进行调节。那么这种视图的输出呢也是一个难点,当我们在渲染的时候呢,会发现无法渲染你。首先呢要架设摄影机啊, ok, 我们在这里按彩键退出出来,我们架设一个摄影机 outctrl 键加数字键零,我们将摄影机呢进行一个对齐,对齐以后呢我们现在渲染你会发现哎,没有标注功, 这个标注工具要如何渲染呢?这里面呢我们会看到有渲染选项,那你可以在这里面呢直接点击渲染就 ok 了,他会存储到默认的弗兰德输出目录,会输出一个偏季格式,各位可以看到就是我们的标注信, 哎,就保存到这里了,保存的信息呢是带有透明通道的,你呢就可以把它标注到我们的三维图上,希望这个工具呢能够帮助到各位。

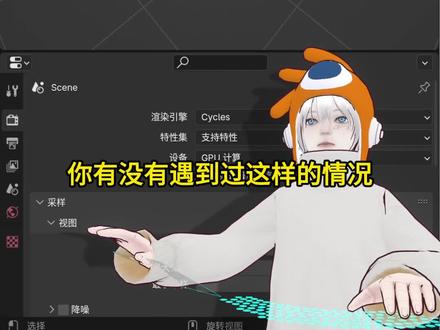

你有没有遇到过这样的情况,将模型导入布兰德之后,发现尺寸完全不对,太大或太小,甚至完全消失的无影无踪,不要再浪费时间了,今天子们就教你如何正确矫正模型尺寸。问题的根源在于不同软件使用的单位值不同,有的用米,有的用厘米,甚至还有英尺英寸。 当模型被导出再导入到 band 时,又会按照 band 默认的单位置米来显示,所以经常尺寸就差的很离谱。对了,别忘了单位置是可以修改的呦! 分享一个不易出错的矫正方法,先将油标 shift c 归位到世界中心,然后将变换轴心点改为油标,这样能够避免改完尺寸之后还要改偏掉的位移的麻烦。全选模型 s, 一边缩放,一边观察侧边栏的尺寸数值,基本上以十的倍数输入进行放大缩小,就可以恢复原始尺寸。 如果你不确定尺寸是否正确,可以新建一个人体骨架作为参照物,或者用测量工具量一下,调整好之后记得 ctrl a 应用一下缩放值。另外,如果你对模型的尺寸倍数有底的话,在 band 进行导入或者导出的时候, 也可以直接在这个面板内修改倍数呦。觉得有用请给我一个大大的赞吧!感谢你的观看,我们下一集见!

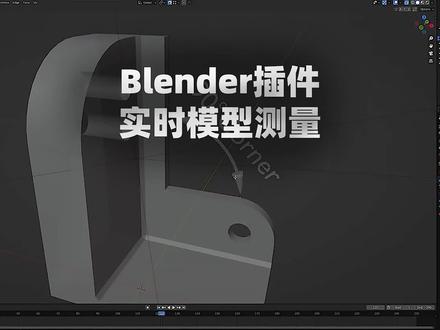

在工业建模中,大家都需要用到模型尺寸标注,今天推荐一款 brand 插件模型尺寸测量工具,让你轻松测量角度和距离。目前自动支持米厘米、毫米英寸英尺度和弧度。 注视箭头可用于向模型添加附加信息。测量值可以通过修改器、形状键或骨骼轻松设置动画。最厉害的是,数值会自动随模型实时更新,超级实用。

如何精确的控制边长呢?例如我要让这条边保持在零点三三三米,首先进入编辑模式, 我们先打开一个工具,在这边选择下方的测量,勾选这个边长,这样当我们选择一条边的时候,他就会显示他的一个长度。那两种方法,第一种我们直接按 s 进行缩放,当接近我们需要的数值的时候,我们按住 shift 键进行微调, 这样拉到我们需要的长度,按左键确定。再来看第二种方法,我们只需要打开一个插件, 在这边搜索 mesh, 我们勾选这个 it 的 mesh toss, 然后再回来打开 n 侧边来,我们选择边境,这边有一个 edge tours, 这下方有一个 set edge lens, 就是设置边长,我们点击它, 我们在这里可以输入一个固定的长度,零点三三三,点击确定 ok, 它的长度就已经出现了我们需要的这个数值。
