ch341a编程器使用详细教程

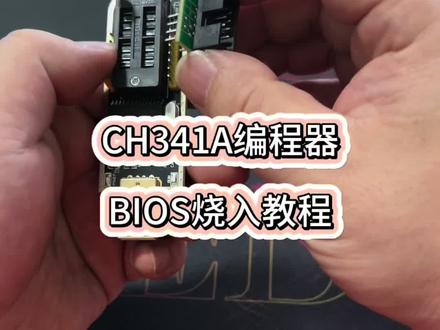

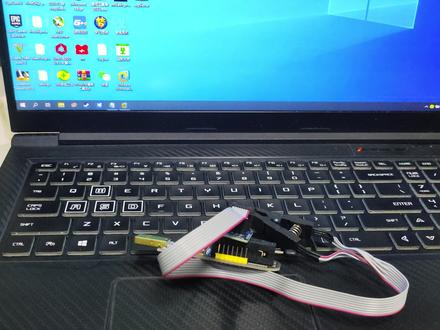

自己在家里给主板升级 boss 的过程中，不小心断电或遇其他意外，把主板给刷成砖了，如何自己救砖呢？其实方法非常简单，我们只需要在网上买这样一套 c h 三四幺一的编程器， 加 sop 八线的这个夹子测试线就可以救了，同时魔改 box 的刷入方法也是一样的，到货了啊。编程器本身一个转接板，还有这个夹子线， 按照卖家的介绍给他组装起来就可以用了。然后我们可以看到主板这个 bos 芯片的一角啊，这有个小圆点，他对应的就是夹子线的这个红线啊，一定不要接反了啊。我们夹的时候有一点技巧， 先夹一侧斜着啊，先夹一侧，夹紧之后再加另一侧，这样就可以上机刷了。 把这个编程器接在电脑的 usb 三点零接口上，这里注意一点，要把纽扣电池和 cpu 给它取下来啊。还有就是这个主板的 bose 芯片，一般都是二五芯片，大家做一下了解， 下载好商家给的这个压缩包，然后解压，上面有驱动啊，如果不是温时系统的话，需要装一下驱动温时的话就可以跳过这一步了，然后 返回打开这个收入软件，以管理员身份运行。打开这个软件之后，右下角这里显示已连接，然后我们点这个检测，这里就能显示到芯片信息了，如果显示 ff 的话，就是没有连接成功， 可以再重新连一下。这时候呢，我们先把原 boss 进行下保存，我们这里命名为 back up， 保存在桌面上，先擦除后写入，点打开，选中自己准备好的 boss 文件，然后点编程， 我们就可以看到左下角的这个进度条，他就开始滚动了，等这个进度条跑满， 直至这个进度条跑到百分百就说明写入成功了，这个时候呢，他是没有任何提示的。我们这边呢，也可以点一下右上角的这个销验来进行再检验一下， 等这个进度条带刺饱满，他就能提示啊消炎完成，接下来我们就可以装机了啊，也可以不消炎，直接装机都是没有问题的。

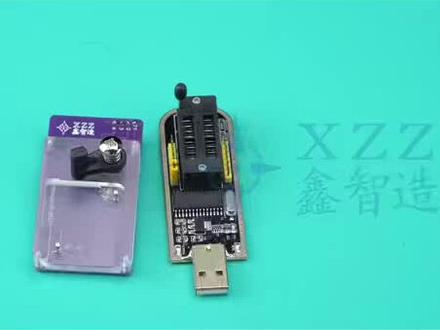

充电马片读写卡具使用方法，新制造 u 二卡具 c h 三四幺 a 编程器 ip home 十五十六主板 十六 pro pro max 主板连接前要手动去除视频中所示部分封套十五 pro pro max 主板连接前要手动去除视频中所示主板黑胶 下面我将介绍如何使用本产品。拿出我们需要写入的手机主板，放入卡具的卡槽中固定好， 注意卡具下方八根针角插入编程器下方二十五系列马片脚位滑动拨杆固定， 这样硬件部分连接成功。连接电脑，打开配套软件，找到 drivers 驱动文件夹，里面有六十四位系统驱动，一三十二位系统驱动，根据自己的电脑选择适合的驱动， 我这里选择的是六十四位系统驱动选择，点击安装即可回到软件跟目录，点击软件开始运行，打开软件后，我们点击检测按钮，弹出窗口会出现四个 i c 芯片，随意选择一个即可。点击上方读取按钮， 等待一会让软件读取数据，这个过程不会很久， 读取完成后点击一下校验按钮，看芯片与缓存区内容是否一致， 下方出现成功字样即可。接着我们要开始备份，点击上方保存按钮，把文件备份到自己能方便找到的路径，并命好名称， 我已经保存过了，这里直接覆盖了，现在我们已经把芯片内容备份好了，这一步非常重要，小伙伴一定要注意。换好芯片后，把编码器重新连接电脑，我们开始写入，再一次点击检测，看硬件能否被识别到。 找到上方擦除按钮，点击一下选择 yes 确认软件开始擦除，下方出现成功两个字，表示完成。 打开我们备份好的文件，点击上方写入按钮，开始对芯片进行编程，选择。 yes， 确认 这个过程需要点时间，需要耐心等待一下，下方出现成功二字，表示写入成功编码已完成。最后我们再叫验一下， 出现成功二字，至此整个编码过程全部结束。

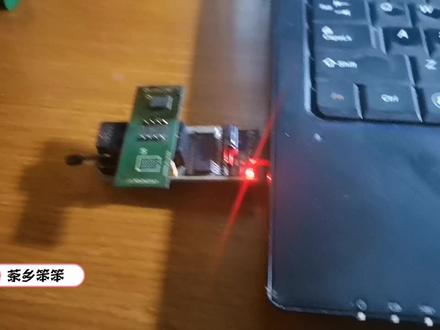

今天介绍一下这个三四幺的变成器啊，就是对于部分这个闪存呢，读写出错啊， 我们看一下解决办法啊，我的这个也是三四幺啊，他都有的，有边跟有些这个芯片编成的，比方说是滑帮的基地的开启的呢， 他他的读写都非常的顺利，但如果叫读写叫 efoa 或者说是 xmc 啊， 这些闪存的时候呢，他老是爆错，要么就是芯片不能为空，要么就是这个久验错误，反正就是不正常啊，刚开始我也以为是我的这个变成架，可能是太廉价了吧，这些对这些芯片呢支持 也不是很好。后来呢，有个朋友啊，这个交流当中啊，得知啊，他的也是三四幺的变成器，但是他的对这些三四幺全部读，这些三四幺全部都没问题，此时啊，我在想啊，哎，这是怎么回事呢？我难道我的这个三四幺有什么问题吗？啊，我就把他的把朋友的那个 拿来看了一下，发现芯片都是一样的啊，包括结构布局啊，基本上都差不多啊。 嗯，微微最大的区别就是他的这个幺幺七啊，周围的几个绿包电容啊， 感觉比我的那个个头要大一点啊，我的这个绿包建容感觉小一点啊，所以我就在想啊，这个是不是这个绿包建容不良导致这个供电啊不良引起引起的这些故障呢啊，既然是这样的话， 我给他加个绿包电容可不可以呢？所以我就抱着试试看的态度给这个幺幺七的输出端啊，就是三连三伏输出端加了一个二百二十微防的这个绿包电容啊，你看焊在这上上面啊，这次读写的时候我们看一下啊， 都非常的顺利了啊，都非常的顺利了啊，你看我们随便给他换一下啊，他都能识别啊，这个厂商的型号都能识别，之前是不可以识别的啊， 之前是不可以识别的啊，现在呢，都可以了啊。啊，都可以了，那现在就是说应该是啊，工 电不良导致的这个鼓掌啊，我这么改造下以后啊，他就完全 ok 了啊。好了，本期视频呢就在这里啊，喜欢的朋友关注点个赞，我们将会分享更多的维修案例，供大家来参考学习。

哦。

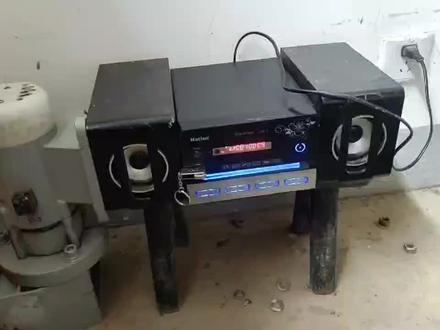

观众朋友们大家好，今天我们把昨天修好的那个 evd 机里面的正确的正常的那个数据给他读出来，现在我们放这个 evd 打湿 正常的 大家看一下， 非常正常的，所以说明他的这 evd 的数据是里边是好的，我们只需要把它用用一个编辑器把它读出来，这个 evd 的 里边的数据它存储在一个叫做 en 二十五 t 八零的八角集成块里边，我们只要把它插在那个专门读这个的编程器 上，就可以把它插到电脑上，现在我们把它插到电脑上，先把它的数据读出来，然后我们可以找一个新的 八角集成块，把它存到里边去，先把它存到桌面上那个数据，然后再把它存到新的那个八角集成块里边就完成了。 每一个 evd 的那个里边的数据都是这样独居的，只需要每一种这种编程器， 他陆游啊，还有一位 dj 啊，还有那个电脑主板上的那个里边的芯片里边的都可以读出，明天就到这里再见。

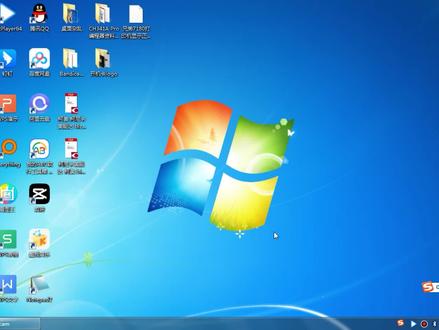

今天我们来录一个用编程器刷八角数据的一个教程，他主要解决的一个问题就是比如说兄弟，兄弟机器他出现一个正在接收数据，或者是说 我们矜持机器他出开机卡 logo， 那这种情况一般的话都是这个八角芯片的数据可能丢失，然后我们的话可以尝试一下用编程器去重新给他 呃刷一下这个数据，然后我这边是演示一个兄弟正在就是正在接收数据的这个样子的一个一个教程， 然后这个芯面的话是二五 q 幺二八 t v 的，然后我们用编程器打开编程器，先看一下它的使用教程，我们打开编程器的使用教程， 那这个芯片的话它是在呃这个 s o p 八分装的，那我们直接到这个教程这边的话，基本上就是一个工具，我买的话也是这样子一样的。然后你插的话也很简单，它就是其实就是要角对角， 他这边也有，就是这边一角，然后这边也是要一角，就是对应这个孔插一角对一角，然后这个芯片也是要插一角，然后他这边介绍了，呃，这个 c h 三四幺的话，他只支持二十 是二五系的，然后我们刚才说了我们的芯片是二五 q 幺二八的，就是插到这边这边是一角，然后芯片的话 这边就固定好了，然后芯片的话他也是这样子，这边一角一角就对刚才这边的红线，红线的一角他这边也下面应该也有，就是他这边也有说就是红线的孔对应这个孔的夹角，然后他这边教我们怎么怎么 怎么去夹是比较正确的，然后这边的话要注意一下，就是我们主板的话一定要断电，或者是我们把这个八角芯片直接用风枪给他吹下来进行写数记。那这边他也是有讲，就是我们 我们先进行安装，安装这个驱动，那我们就直接开始，我们先把这个驱动给装上，驱动安装成功，然后我们就用这个编程器开始读，用他推荐的 好来这边检测一下，他这边检测出来了，检测出来选择我们的芯片，然后选择 i c 啊检验 ic 读起，我们先读起一下它里面的数据， 他这边读成功了，然后我们先 先备份一个，备份一个文件，以防正常我们都是会备份一下， 这边有备份完了，备份完了，然后我们首先需要看的就是说 这个备份的文件的大小，是不是这边是十六兆，是不是跟这个我们现在需要刷的这个文件的这个需要刷的文件跟这个备份的这个文件的大小是不是一样？如果不是一样的话，那肯他肯定是刷 插不进的。然后我们现在进行这个插除，插除芯片里面的数据 其实有点像我们电脑的作系统 啊，这边我们看到如果成功的话，他这边就会显示成功，然后我们再再打开我们准备好的这个数据， 这个数据的话我也是叫朋友给我的，那自己也可以去论坛找一下，然后我们就是用七幺八零这个数据，就是直接写入，就是这篇 编成，然后等他慢慢的执行就可以了。 那我这边是直接先暂停录屏，然后等他快完了我们再开始录， 这边就已经写成功了，写成功的话，然后基本上就把这个芯片芯片给装回主板试一下，基本上就可以了。

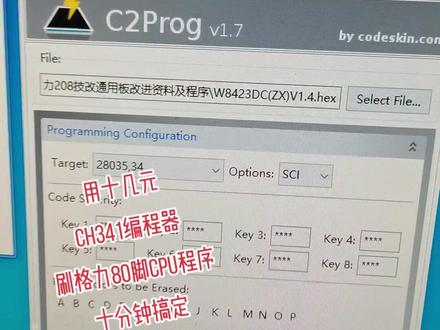

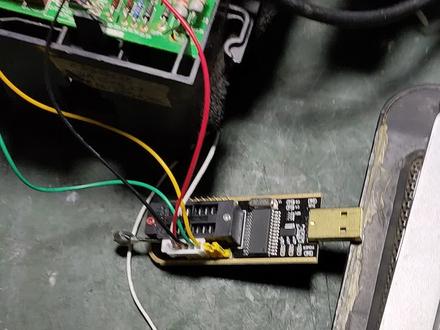

各位师傅，各位网友大家好，现在网上传的纷纷扬扬的，用三四幺 烧血八十角，嬉皮又格力的，今天我也做了一个，你看五伏连接到这个二九杠，五伏刀输出五伏刀，地下连接地，这个 txt 接到四视角，我在 cp 上面有一个连接点的，一个一个连接点三十四角列，一个连接点 三十九 剪啊，开始 五伏，那就接五伏，然后是五十八角，他是接地的，我直接用这个插针，一二三四五六七八角，直接给他用一个连接线给他连接倒入，然后打开， 插上三四幺三，灯敞亮。这个机子是是 w， 八六七三，机为一点二， 现在我大概这个年纪， 现在打开 打开八六， 我找他去。 八六七三啊，八六七三，极为一点二啊，这个接 是谁？呃三，这已经自动连好的，这个也可以打到这个接口开始 不需要更改密码，直接就可以扫写了。 以前一百微商要输入几组密码比较麻烦，而且有些密码输错了，不知道这个连贴纸的密码， 那就比较麻烦了，就不好写了。现在这个不需要密码，自动解密的， 而且输入进去这个密码数据里面重新写程序，自动解除的，自动清除， 嗯，回来比一百微商要快多了， okay。

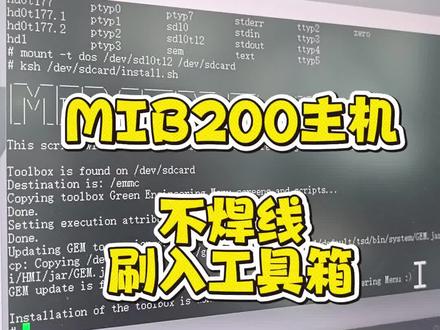

我去，成功了，成功了，兄弟们大家好，我是木木，这是我前两天掉了很多头发软解的那个两百主机，解完了之后呢，发现工具箱还是刷不进去，它就是个纯解的状态，那么要想实现更多炫酷的功能呢，就还得把工具箱刷进去才行。 然后这两天我也研究了一下怎么刷这工具箱，我现在有点后悔，为啥呢？因为有一种方法，就是我在我上次读出那个 emmc 之后啊，可以把那工具箱直接给它注入到里面去，但是呢，我现在已经刷回去了，已经那个失去这个最佳时机了。那还有另外两种方法，咱们一起研究一下。 在经过两天的上网冲浪之后啊，我来到了这个链接，那么这个链接呢，它是 m i b v t 看到没，所有关于大众 m i b 主机，包括 p q 的 m q b 的， 在这里面应该都会找到相关的，呃，教程， 呃，我之我之前都是那个 drive to 点 i u 看的，但是呢，这个应该是一个更汇总的，对于主机来说更汇总的这么一个网站。然后啊 给两百软解啊，这个过程呢可以说是比较烧脑的，我给大家简单总结一下，就是说，呃，两百主机有两个芯片，然后呢需要用两个 t t l 设备，我买了两个 c h 三四 e a， 就 这个我之前家里只有一个搞仪表的，那我又整了一个， 就为了干这个事。然后呢这两个设备呢，要通过两根线啊，一个接到这，一个接到这， 呃，如果是 m q b 主机的都接到后面就行，但是呢， p q 的 主机呢，要接两个到这才行，另外呢还需要做一根 usb 线啊，就是这个口再转到。呃 一个 usb 插到机器上，那这个呢，它是负责传数据的，就是 usb 负责传数据的。我是用了一根三幺五的那个 usb 线，然后呢这块做了一个双 usb 的 转接头插到电脑上的。 呃它的原理是什么呢？就是通过这两个 ttl 控制这个内部的启动逻辑，让电脑能够直接访问到 主机的 emmc。 啊，是不是感觉脑子有点不够用了啊？我也是有点不够用了，我是刚刚搞好啊，现在我就开始操练我这两个 c 十三 c a 呢识别的一个 com 十二，一个 com 十四，然后呢在这个铺垫里面呢，先给他配置好一个 呃十二端口的，一个十四端口的，一会连的时候好用。这里面还需要用到一些文件，这个文件包是我搞这么长时间以来第一次看到的，这文件包 跟之前的那种软解的图豹子什么都不一样，主要用的是这两个 bat， 然后这两个 bat 运行完了之后呢，应该就是呃往那个两百主机里面去注入这个 呃 two box 的 一个命令吧，相当于是好。这过程呢还需要两把镊子，一把呢短接这个口，另一把呢来短接这两个口，这两个 这这也太复杂了，这个也脑子不够用啊。两个镊子转接完了，转接完了之后呢？呃先打开一个 c m d 啊，这个 c m d 呢就是要进入到刚才我说的那个目录下面，然后呢给他 放到这个 plus 一 上面等待着。等待就行，先别点，然后打开电源。然后呢啊，我这个时候我先把这个勾五和 imax 六的话我先把它打开，就是把这个铺底的界面先打开 啊，左面是勾五，右面是 mx 六，这两个在这等着，然后，嗯，我就打开电源，打开电源看有什么反应，哎，那勾五这个先出来了，勾五先出来以后呢，我需要摁五二一， 摁五二一啊，这个五，你看五这个 dc 吧 word， 五二一摁完了，然后我会听到呢，这个 usb 被连接了啊，是这么一个过程，然后断开电源重新连接，然后尝试五和七，会听到 usb 插入的声音。好，我现在断开电源啊， 断开电源断开了再打开电源，打开了，打开之后摁键盘的五和七， 五和七好了， usb 已经连接了，连接了之后呢，来运行那个 c m d plus 一， 哎，就是这个回车， 哎，哎。 installer 有 反应啊，好，再输入 plus 二， plus 二回车，哎，二也有反应， usb 又断开的声音。接下来呢，我看一下啊， 看到警号符，按几次回车键进入 shell， 但是我这个没按，没进入警号符啊。我这个 我这个，对，我搞错了，这个是 mx 六的那个 putty 界面，这个里面才会出那个命令提示符，但是呢，我这个也没，也不好用， 没出来，哎，我刚才那个 imax 六那个 tx 叉反了，我现在呢，给他调个个真出来了啊，真出来警号了，那我现在呢，就把这些给他 复制进去，当运行他这个 mount 命令。 mount 就是 把那个 emmc 挂载到系统里运行的时候呢，他是说要要在 dv 下面找这个，但是呢，我 ls 一下 dv 呢，里面并没有这个证明呢。嗯， 就是这个 emc 没有被正确的识别到系统里，现在来看的话，你看我如果看他这个教程的图片的话，他 lsdv 之后他就能看到幺七七这几个盘，但是我也看不到，我的感觉呢是， 嗯，现在这个系统应该是就是这个 emc 的 数据加载到系统里了，没有完全被释放出来， 可能跟这个操作有关，所以我只能是再来一遍了，我又按照这个步骤操作了有十来遍吧，我感觉这回好像是进来了，我先试试 lsdv 啊，看看他那个幺七七的那个设备， 嗯，有没有加点。哎，出来了出来了，我去，应该是好用了， 运行了这几个命令之后呢，发现完全 ok 啊，这个是 emmc 的， 这个应该是我 sd 卡，因为它这里面还有一个营业部 sd 的 那个一个一个命令。所以说呢，我现在机器上的 sd 卡，你看啊，这是我没运行的时候，这里面没有 sd， 运行完了之后这里面有 sd 卡了，我已经把那 sd 卡给它插上去了，对吧？ 所以说呢，接下来就是 mount mount 的 时候呢，要看一下这个路径究竟存不存在啊，就是这个 s d 十 t 十二存不存在，那我这个呢是存在的，那证明没问题。哎，这 mount 上了 mount 上之后，这一步啊，就是安装工具箱了，看看能否成功。哇， two box found is done。 我 去，成功了，成功了，兄弟们成功了啊。
