上汽大众id3加装倒车影像匹配教程

id 三大降价导致很多客户选择了 id 三这款车，但是呢，配置有点拉垮，像倒车影像都没有。接下来给客户装一个原厂的翻盖倒车影像，装了已经很多台了，废话不多说，直接干就完了。

刚提的新车如果没有倒车影像怎么办？今天我们教粉丝自己动手安装，以后的每一天将是一个新的开始。 要加四条好多那个 这四个螺丝，这个螺丝钉四个角，整体就可以下压， 按他的话四把就好取一点，至少要顶着， 不动的话看 外压上挑 我之后才有电源过来的，把线加一下，美女给我卖两套，稍微一下发就出来了，感觉这扎头，这插不插，不稍微在这压一下 就是一根穿线。 他说人最大的烦恼， 走开 到旁边两个，最后再用胶布给他哪里痛 打下来， 打。

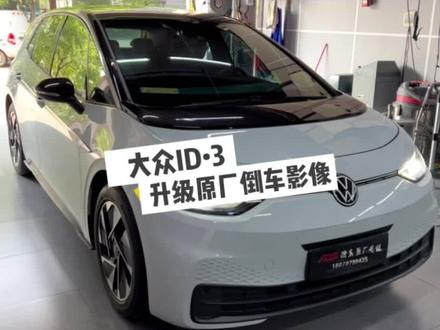

今天到店一台大众 id 三来电升级一套原厂倒车影像加行车记录仪 one two three。

id 三升级原厂翻标轨迹倒车影像。因为现在那个缺货啊，我们就拿高八的代替。这个是一样用的。然后原车的车标这个盖子可以相互移的 啊，我们后面的线已经排过去了，这个是从这个防水胶套里走，然后一直沿着上面走。 高八的标已经拆下来。 倒车影像多模式。

十二万的阿迪三你敢相信吗？卧槽，真便宜。阿迪三新车啊，新车第一步就是倒车影像。哈哈哈哈。对对， 我把门关关一下，这个车顶性比较低，翻盖倒车影像 保护膜还没有射。旅行辅助半自动驾驶啊，半自动驾驶 ok？ 装个倒车影像翻盖的轨迹啊。倒车影像。平时没倒车怎么开？这个哪里可以打开啊？ p 啊，这个 p 键。

转接好以后我们再看一下摄像头端，摄像头端的话有两个插头看到没有？然后我们摄像头的这个是网关，这边有一个插头是这样子的，我们把这个插头的话这样子对插，插在这里对插一下看到没有？ 然后这里的话就是视频的插头，这个是通摄像头的，看一下这样子对插， ok， 这边后边的摄像头这边就已经转接完成。视频转接头跟网关的转接头的话，我们这边是有两个插口的，看一下视频转接头的话插这个孔 看到没有？这个蓝色的插头插这里，网关转接头转接好以后我们插这里 这样子从这个角度看一下。安装完毕以后是这样子的，这边安装完毕以后我们需要搭铁跟接 acc 供电，这两个桃子 需要去，我们需要用电笔来量一下，搭铁的话我们找一下，一般找一个能搭铁的点就可以了，倒车灯的负极啊或者哪个地方都可以，这个的话白色的线用来 接 acc， 我们可以在保险那里找一下 acc 的一个供电的保险，然后装上以后就可以了，这样子的话我们安装以后后，这个就是主机端的，然后这个是连接线，这一端的话就是后备箱这边扣手的位置， 这样子的话就可以无损的来升级改装。然后我们也可以根据这个图纸来进行安装，也可以看我们的这个整个的连接的线路图，这个是 实际的线路图，在车上的话就说我们需要把这些线路的话重新再按原车的线路来走一遍， 如果是二七五系列的主机或者八六六的主机装原厂的轨迹摄像头，这个轨迹像头是可以支持多模式的，我们就需要用五零五四的电脑来进行匹配，然后就可以实现轨迹的多模式。 然后如果大家在安装过程中遇到有装原厂的摄像头的话，有一些问题的话可以私信我们，我们可以进行一一的解答。

大众有吧？手有吧，挂入倒车档右下角三色图标，亮度百分之五十，对比度百分之三十，饱和度百分之七十五。倒车影像如何调出高清画质？学会了的点赞关注！

今天到店一台上汽大众纯电 ip 三升级一套原厂的翻盖轨迹倒车影像。这个是原车拆下来的尾盖开关，不带倒车影像的。 我们装上原厂的翻盖轨迹倒车影像。走线跟寻原车的线路走线绑定在一起，每盖胶套这里需要穿线， 穿过尾盖胶套之后走车身的右侧，右侧的走线跟着原车的线度绑定在一起，然后再走右侧门槛走线也是跟着原车的线路一起绑定， 再到手套箱后方的网关接线。接完线之后就是编程的问题，这样就可以工作了。摄像头就藏在这 这个翻标后面，我们可以挂倒挡测试一下轨迹的清晰度。 这个成像效果的话就是原厂 id 三的翻盖轨迹的成像效果，清晰度的话还是非常高的，毕竟这也是目前大众最贵的一款倒车影像。

啊，好，坐上去好重型，夹出来了啊，我们倒档啊，这证明就是大众德国人的软件，它还是把倒档影像坐在启动的第一选项。 最近比较流行啊，去测倒车影像出来的时间，哎，我这个二一款的 r d 四 x 我 也来测一测。你正常接近车的时候呢，其实你这个钥匙啊，你接近车大概在四五米的样子，他就已经感应到了，这时候车机其实已经进入开机状态，他开始慢慢开机了， 只是屏幕不亮，对吧？所以你拉门拉开以后一坐上去啊，马上这个车机其实早就完成了启动了啊， 看到上去他就是进入了主页屏幕了，那么我们为了测试这个 id 四 x 的 车机启动速度怎么样，是不是第一时间能够进入倒车影像，我们要把无钥匙进入关掉，否则他提早五六米就感应到车钥匙，车机就启动了，这就失去测试的意义了。 在这个门锁里面把这个无钥匙上下车系统激活给他关掉。 这个车现在是休眠了半个小时，钥匙拿进，你看他也不闪灯，是不是也不闪灯？因为我无钥匙进入，刚才不是关了吗？ 是吧，所以车现在是感应不到我车钥匙的，包括我手机蓝牙也关掉了，当然我现在不能拉门，一拉门的话微动开关动作以后呢，他会整车唤醒我，现在直接遥控打开，然后进去倒挡看倒车影像，我们出来吧，解锁好 开门啊，好，坐上去好重型加出来了啊，我们倒挡啊，这证明就是大众德国人的软件，他还是把倒挡影像坐在启动的第一选项。

车辆启动后挂倒挡，然后点击屏幕右下角三色小图标，第一个参数是亮度调到百分之三十五左右，第二个参数是对比度调到百分之五十左右，第三个参数是色彩调到百分之七十五左右，这样你的倒车影像就会变得非常清晰，快去试试吧！

哈喽，大家好，我是大众一族， 呃，今天给大家分享一下就是呃大众原厂倒车影像的安装方法以及安装步骤。呃，由于现在没有实车啊，所以说我就给大家演示一下啊。 呃，大众原厂倒车倒车影像一般分为两种，一个是呃不带倒车轨迹的，另外一个是带倒车轨迹的，他们两个的安装方法几乎大同小异，但是就是安装之后的一些匹配啊，就是稍微有所不同。我现在先给大家讲一下就是呃 不带倒车轨迹的安装方法， 这个就是不带倒车轨迹的啊， 一般像这样的这个摄像头，呃，他后面有两个，有两有，有两个限速，没两个插头。 我给大家讲一下怎么是怎么安装啊？它的线数呢？一般分为这种线就是普通的线，另外一个是视频线， 呃，视频线，这有视频头，视频头呢，就是插到这个视频线这个摄像头的视频视频插头上进行连接，呃，然后这一次就是和这个插头进行连接，进行连接，插到那个收音机那一侧。呃， 另外啊，就是这边一个，这边一个插头啊，这边一个插头就是和这个普通线数进行相连。普通线路上面是两根线， 两根线啊，这两根线一个是供电，一个是信号线，信号线就是倒车信号啊， 进行这么有效连接。呃，这根线是供电线，呃，供电线啊，他是接到那个三十号电上，也就是说也也咱们常说的呃长电啊，也有人说他会也可以接在十五号电，就是说 acc 电上，但是 这种这种摄像头的话，接到 acc 接到 acc 上可以，如果说换成就是像迈腾了或者是高七的那种翻盖式的， 嗯倒车影像的话接到 app 上就是万万不可的，因为如果说接到 app 店上的话，咱们熄火之后啊，那个呃翻盖摄像头啊，他是不回位的，就一直处于打开状态，所以说这方面咱们还是一般建议就是装在呃接待三十号电，也就说是常电上啊。 呃，另外就是这根信号线咱们就是接到呃倒车灯上接的是倒车信号线啊，呃，下面再讲一下就是带有倒车轨迹的这个带有倒车轨迹的这个倒车倒车影像啊， 他的安装方法和和非倒车轨迹的是有所不同的， 他这就他这相当于是一个控制单元啊。控制单元。呃这头啊是 接普通线数，呃普通线数，普通线数是四根线，是供电打铁和看线， 然后进行连接。呃供电供电搭搭铁咱就不用说了，就随便找一个车身搭铁啊，供电还是接建议接三十号电啊，就是长电， 然后嗯看信号线呢就是看线，看线呢就是接到收音机或者是主主机的那个看线上，然后这个是视频线，视频线就没啥可说的了，就是和这个视频线进行有效连接， 然后这一次就是和这也是和这个插头进行接到呃收音机那次啊，呃，好了，我现在讲一下就是安 安装之后，安装之后咱们需要做什么？呃安装，安装之后啊，就是咱们需要借用这个专用设备，需要借用专用设备进行编码，就是激活功能吗？ 不带行车轨迹的那个编码方式呢？就是在呃五 f， 五 f 或者是或者是在收音机共单元里面，呃，把第十九字结，呃，如果说是编码是零四，那么就改成幺四， 如果说不是零四的话，或是带或者是其他的一些编码的话，那就不要改成幺四了，得需要计算啊，这个是看情况而定啊，得需要计算的啊，这样的话就可以激活了。 然后另外一种是，呃，带有行车轨迹的啊，带有倒车轨迹的啊，带有倒车轨迹的，这就因为因为这这是一个控制单元，所以说控，呃， 所以说巨箱鱼在车上多加了一个控制单元，那么咱们就需要在首先借助这个设备啊，同样是借助这个设备进行， 呃，在网关里面进行注册，注册他的控制地址是六 c 啊，注册完，注册完六 c 之后啊，需要对这个控制单元进行 数据写入，呃，然后编码匹配等操作，所以说相对，所以说相对来说啊，这个还是比较复杂一些的啊。呃，好了，以上就是我给大家分享关于呃大众原厂倒车影像的安装方法以及安装步骤，关注大众阅读，拜拜。

下面我说一下客户在安装车机的过程当中经常遇到的一个问题，就是倒车摄像头触发线的接线方法， 摄像头延长线上边这个绿线，不管是绿线也好，红线也好，这根线必须要接接主电源线，插主机的这个电源插头， 他有两排线 啊，咱们看黑色开头的这一端， 第三个限位，就是第一个黑色，第二红色，这是不变的，第三个限位颜色他会变化，不要看颜色，看限位。第三根限位如果带协议的， 中间破皮直接接上就可以了，然后后边摄像头后边有个红线，不需要接倒车灯正紧，拿胶布直接包住就可以了。如果带协议的， 这样接上以后挂倒挡还没反应。第二个方法就是把协议这端剪断绿线接车机这端，后边接倒车灯正极就可以了， 个别的车型是需要这样接的，大部分车型后边不需要接带协议的，不带协议的接法 一共电源小， 不带协议也是第三个限位，第一根黑色，第二根红色，第三根 第三根线位直接接上后边摄像头这一端必须连接倒车灯正极， 有的车需要连接负极的，根据现场情况挂了倒挡以后屏幕不稳 接打铁，如果一切正常的话，打铁就不需要接了。

id 四升级原厂三六零全景无色安装 ad4 原厂三六零模块，四个摄像头，三六零的高配体格，带车壁灯带带光线，还有灯。 左边摄像头， 右边摄像头，前部摄像头原装位置， 后部摄像头替换原车位置。开始电脑搅准，搅准成功 水动，支持画面水动。
