type3 浮雕详细教程

欢迎学习由创意龙广告标识录制的泰普三系列教学视频。本节我们讲如何利用泰普三软件进行浮雕牌匾制作，能选择的预设的铺面舞选择最大 确定现在我们的浮雕效果已生成。爹，好了，现在模拟完成，我们可以直观的看到阴包阳究竟是怎么一回事了。

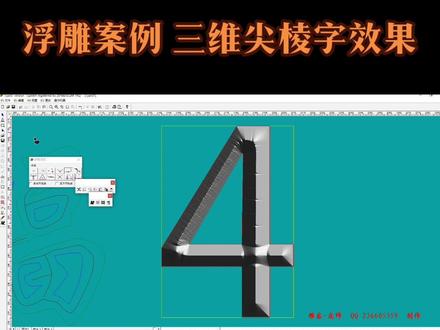

下面我分享第二个案例，三维字，那这个三维字其实思路跟我们之前做了个球面字的思路是一样，首先我们选择这个字创建这个浮雕， 那我们选择这个字，点击浮雕坡面，哎，我们这里参数什么都不用管，点击确认。哎，我们这样做的目的还是要提取这个中心线好。然后我们现在就来勾勒这个线， 当然我们有些时候也不一定完全按照他这个线，当然他这个线只是作为我们勾图的一个参考。 呃，因为这个图我没勾好这个字它是 有一定规律性的，这个因为这个字比较标准，所以说我们的引导线肯一定是直的，所以说我们在勾这个图的时候，弄好以后，我们要把这个线条进行细节进行一个简单的修改。 好，我们先把这个轮廓删掉，那把这两点合并 好，这样我们就提取到这个字的中线，和我们刚刚用浮雕泼面做这个尖角的这个效果是对比非常明显。 嗯，如果要求不高的话，我们可以采用这种这种方法做，如果要求比较高的话，我们就采用这个曲线扫描的方式来做这个三维字。好，这个我就分享到这里。

精雕细琢，栩栩如生。

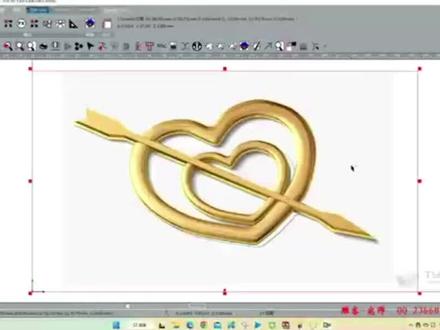

大家好，今天是五二零，给大家分享一下在 type 三软件做这样一个一箭穿心的浮雕效果。首先导入图片，初步勾画出草图轮廓，嗯，因为这个图是透视图，为了保证这个图形的准确性，我做了镜像处理， 然后对线条进行进一步的细化，最终是这样，然后我们就可以进行浮雕的创建，选中这整个图形，创建浮雕 好，然后我们选中这个这个这个图，这个箭头的主体，点击浮雕坡面，选择这里的曲线光顺，呃，这个可以选择直行直角形，设置二十五度，点击计算，可以预览一下这个效果，确定没有问题，点击确定。然后我们要分别创 这个两头的这这个箭头，哎，我们对他进行一个单独的创建， 然后我们画一个， 嗯，斜线，高度两毫米，宽度两毫米，选择外部轮廓点，再点选择这个斜线，点这里的新曲线扫描，选择这个外部轮廓，再选择这个斜线，点击新曲线扫描， 然后选择这个内内部轮廓，点击这里的平面，这里也选择平面，就是相当于给它加了一个顶， 然后因为我们创建这个浮雕，我们可以通过 ctrl 加二或者 ctrl 加三切换视图观看方向，可以看到它这个基准是以顶部为零的基准， 这里我们把它调整到底部为零，点击确定。然后我们切换到这个大浮雕， 选择这个浮雕，点击这里面的合并曲面，嗯，箭头部分就做好了，然后选择这个心形，选择外部，点击浮雕坡面，选择这里的长度压缩，这里距离设置两毫米 v 最小一毫米，高度三毫米，点击计算， 然后点击确定，然后再选择这个小的心形，心形点击浮雕坡面，同样的参数点击确定， 做好以后，我们可以把这个多余的鼠标板删掉， 然后我们可以给它外部加一个框，给它加一个底， 点击平面，然后我们可以给他做一个简单的渲染 好，这样一个一箭穿心的效果就做好了。

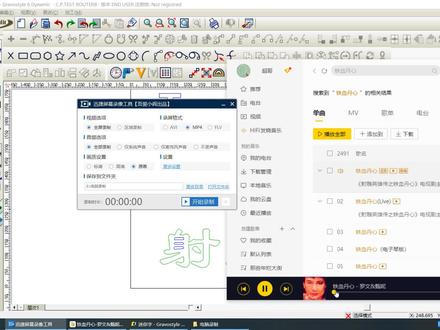

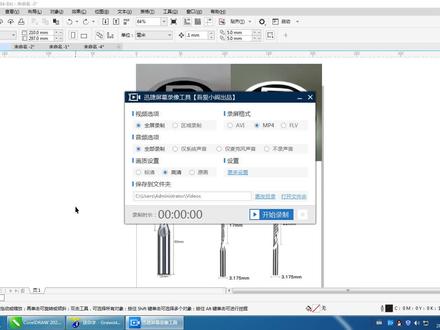

好，今天讲解一下迷你之的制作过程，迷你之的文件如何制作？上面就是迷你之的一个成品的一个效果。迷你之这下面呢就是我们用迷你之使用的一些刀， 迷你这刀呢用的是微型刀，迷你刀这里直径用的是十二毫米的，刀刃是二十毫米，角度是三十度，有的用的是二十八度，我自己用的是三十度的刀，刀尖的直径是一毫米， 这个是做二维切割，把材料切割下来用的刀用的是单人洗刀，有的用的是三点七五，有的用的是两毫米的直径，三点七五跟两毫米的刀都可以，我自己使用的是两毫米的刀，两毫米的刀切下来呢会更加精细一点，但是切割过程中可能会出现刀断了 情况，那三点一七五的刀一般切个不会断，但是可能就是说没有两毫米切的这么精细。 这个就是我们使用的一些刀具啊，这个就是我要准备的一些文件，等一会我们用这个文件做一下如何如何制作的一个步骤， 来看一下这这些图，这个是字切割过程中出现了一个不正常的一个报废的这个情况，等一下我们讲解一下如何避免这种情况。 这个图片呢就是说一个是正常的，一个带圆角的，还有一个就是这个就是如何制作直角的，这个文件是如何制作的，我们看一下这个是做三维切割用的，这个是对刀，我们用的是十四毫米的， 对刀的话就对对在亚克力的这个表面就可以。这个是三维切割使用，这个是二维切割，使用三维切割下刀呢是下刀十四毫米的板子，下刀十三毫米 要保留一毫米，三米切割要保留一毫米。最后把材料切割下来，我们把我这个成品切割下来，用的是二维切割，用这个是单刃刀把它切割下来。好，我们看一下这个文件把它导出去 是如何制作这个文件。首先选择文件，把它选中，选中之后我导出去，我这里用的是 eps 格式的啊，我们把文件导出去之后，把太布衫打开，文件点导入，把这个文件导入到这 这个雕刻软件里面啊，文件导入进来，我们第一步做的一定要是检查材料有没有这个交叉标志，点下这个交叉标志，看一下有没有交叉点，像这个文件这里是有交叉点的，你如果不是放的很大，根本就看不出来，用软件检查一下， 像这个位置是有交叉点的，如果有交叉点切出来的话，就会像刚才我们看到的这个情况，这里就会出现报废。我们实际看一下到底是什么样的啊？ 这个是带有交叉点的，这个是一个正常没有交叉点的文件，我们两个文件做一下对比， 好，这个三 围的路径已经出来了，然后这个地方是有交叉点的，就会出现这个情况，这里就是没有模拟下看一下， 嗯，我们很明显的能看到这个地方是有一个坑的，这个地方是肯定是不行的，这个就是一个正常文件，像这个地方就没有，所以说一定要检查有没有修查点， 不然的话就可能会出现报废的这个情况啊。 把这个有交叉点的这个地方把它修复一下，让这个地方有交叉点，把它删除，这个位置修复成没有交叉点的，就不会出现一种刚才那种情况。 如何制作这个三维切割呢？首先我们进入这个 cm 模块里面，点击切割切割，这里面有三维切割跟二维切割，我们选择三维切割， 这里下刀是十三毫米，由于板材我们使用的是十四毫米的，这里的话下刀是十三毫米，保留一毫米布置的话，布做用一步就可以， 这里选择逆向切割，然后是外切割，点击确认啊，这一个三维切割的这个文件就已经生成。茉莉看一下， 这个就是三维切割的一个一个过程，三维切割完成之后，我们最后还要把它切割下来， 切割下来的话是用的是阿伟切割，阿伟切割这个路径如何制作呢？如何制作？这里 点击这个鼠标的这个右键，这里修改几何路径，修改几何路径，这个这个就是三维切割的路径，然后我们选择这个原本键，选择这个原本键之后点击一个偏置，向外偏置，然后保留原角，这里我们 偏置了，这个是三点三毫米，点击确认，这个就是二维切割的路径。这个二维切割的路径呢？一定要小于三维切割的路径， 如果大于这个三维切割的路径，比如说我偏这个五毫米，如果说大于这个路径的话，大大于三维切割的 路径就会出现一个小小斜坡，这样的话效果肯定是不行的，所以只能小于这个三维切割的路径，这个就是一外面，这个是三维切割路径，这个是二维切割路径， 然后选择选择切割，顶级二维切割，下刀十四毫米，逆向切割，外切割底下确认好 不对，这个要用这个刀框上面没有选，选择切割十四毫米，下刀一步往这里选择二维切割，二维切割的话是要使用这个，选用这个单人洗刀，点击确认。好，现在就说三维切割，如今 二位切割的路径都出来了，我们在模拟去看一下， 这个就是一个正常的迷你字文件，那这二位切个跟三位切个，他就是一个一个正常的效果，他就是这样做的， 这个一个是正常的一个圆角的这个文件如何制作直角文件的？我们来看一下啊， 我来看一下， 首先打开 f 十，这里有个显示，这里有一个 显示 cm 模式参数，这里打对勾，点个对勾，然后把这个文件选中，我们看一下步骤是差不多，这里有一个， 有一个设置参数，这里要改一下，这里有一个三 d 切割，把这个 f 设开头的这个英文，把它改一下，改成 t 字开头的， 把改为这个，把改为梯子开到，然后选择三维切割里面是刀下到十三毫米还是逆向还是外切割，点击确认啊，这个就是这个就是前脚的一个效果， 把刚才那个参数改一下，就可以模拟一下，我们两个做个对比看一下， 那这里就是一个圆角的效果，这里就是一个直角的效果， 改一下餐后就可以 再看一下，这里是直角，这里是圆角。 迷你式的文件，他就是这么制作的， 这个是做三维切割使用，然后偏置向外偏置，保留眼角三点三毫米，这个就是做二维切割使用， 这个做三维切割使用，三维切割是原文件，二维切割是片子，之后把它切割下来，用的是这个外轮廓文件切割， 这个就是一个制作的过程。好，我们下面来看一下如何排版详细的制作这个这个文件。首先把这个所有文件选中， 然后进入这个 cm 模块，点击切割下到十三毫米，选择三维切割，把这个把它改回来， 改为改为这个圆角的，点击确认 好，这个三维路径就出来了，出来有的地方是 分开了，有地方是连接起来的，如何分开跟连接呢？我们还是修改这个几何录机，好 像这个地方三维，这个现在我们看到这一块是三维的，这个切割的路径这里是没有是连接起来的，这里都是分开的，分开的话我们到时候也要把这个笔画分开 连接起来，像这个地方是分开的，这个地方连接一点点容易断，这个时候我们怎么办呢？可以把这个文件稍微做一下修改， 把这个文件向旁边移一点，这个向右边移一个一毫米 也是分开的，像这个地方都是分开的，这个地方也连接起来了，连接了一点点就可能很容易就断了，这个地方再往这边移一点，这个也往这边移一点。好，你看一下下面 这个所有的三维路径是连接起来的，就把它把这个字一个单独的字全部把它集合在一起，像这种字都是连接起来，把它连接在一起， 像这个小字全部是把它组合在一起。 好，组合在一起之后把这个三维的这个路径再把它删掉，这个啊也把它全部连在一起。 how？ 做好这个文件，复制一份过来做备份，然后我们进行排版， 把文件选中之后进行排版，这里选择的是四毫米或者是五毫米，这个间隙，直接把它排进去，旋转十五度对勾， 如果你也没有没有修好，这里没有集合，把它组合在一起，像这个位置也把它集合在一起，这个就把它删掉，重新复制一份过来。好，再再拍一次，看一下 这个文件排好版之后呢，我们这里有 f 十显示一一三零零毫米，选择一份复制过来复制一份，这里是有 需要两个文件把它组合起来，这个是做三维切割使用，待会能把这个文件修一下，向外偏置，三点三毫米，向外偏置，然后打对勾，这里以后就会出现二维切割的这个路径，把这个文件把它里面这个文件把它删掉，保留这个二维切割的路径。 这里呢有一个断线，断线要连接一下， 这里是断了，把它连接起来好 组合起来，这个是三维的，这这个就是二维的。首先把这个文件打散，打散之后选择一个切割的顺序，把这个骑士点改一下， 说逆向切割， 把这个切割的顺序选好。 好，这个就是阿里切割的路径，已经 修改好了，这边是做三位切割的，三位切割的话不用选择那个骑士点或者是顺序，随便选，这个就随便选 都可以，无所谓的， 甚至一起选择也行。然后把它移还把它移回来，移回来之后这个就是原文件，原文件的话做三维切割，这个是向外偏支的，向外偏支的这个做二维切割，首先我们进入进去之后 选择用三维切割，把它下到十三毫米，三维切割点确认 这个就是三维切割的文件，然后再选择这个外框切割下到十四毫米，然后逆向切割，外切割，选择二维切割， 把刀改一下确认，然后三毫米的， 然后三尾切割跟二尾切割的路径都已经做好，做好之后模拟看一下。 好，这个时候这个文件就做好了， 迷你制的文件他就是这么制作的。

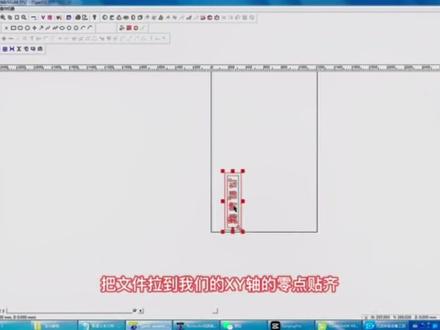

欢迎学习有创意龙广告目标标识录制的 type 三发光牌匾教程，现在排版好我们的牌匾文件，然后导出格式为 d x f， 打开我们的 type 三软件，选择文件，锁住我们的页面锁，把文件拉到我们的 x y 轴的零点贴齐。

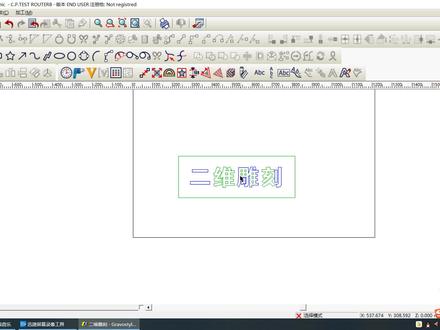

今天讲解一下软件如何进行切割加工，打开软件之后，我们这里可以看一下有个更改，更改有个材料，这里是指我们一般使用材料的大小，我们材料的宽度一般在一米二二， 这里的话，我这里是扣了一公分，选择是一米二一，然后高度呢一般是两米四四，我这里扣了两公分，是两米十二点完成，完成之后呢，这个框子现在的尺寸就是一米二一乘一个两米四二， 首先画一个矩形框，画一个矩形框之后，这里可以进入一个 cm 模块，点击进去，进去之后呢，这里是有一个创建刀具的路径，这个位置是 这里是刀军陆军的列表，然后这个是添加刀具库，添加刀具库呢，这里有一个 添加刀具库，这里就可以选择自己想要的刀具，可以添加进去，点一下编辑刀具， 添加刀具，添加刀具呢，这里这个地方是刀具的命的名字，比如说我这里想要一把五毫米的刀，可以自己写一个，写一个名称， 五毫米刀切割一般都是都是直行的那个洗刀，这里是刀的那个直径的大小，这里选择五毫米，这里这里 选择五毫米之后，然后有个刀具锁引，一般是智能换刀用的，智能换刀的话，比如说刀具库的一二三四五，就踢一，踢二，踢三，踢四，踢五踢六，我们选择一号刀， 这里是刀的一个是任的，长度一般选择二十，然后打勾这个位置就已经添加了一把刀，选择对勾，这个刀已经就添加好了。 添加好之后呢，我们怎么进行加工呢？首先我们要选择这个矩形，然后点击进入 cam 模块， cm 模块，这里创建一个刀具入镜，把这个可用刀具入镜，把它 小加号，把它点开，点开之后这里有一个切割，我们用鼠标双击一下切割 切割界面，就打开切割界面，打开之后，这里有一个二维切割跟三维切割，今天我们讲一下是二维切割，三维切割的话一般用迷你式用的比较多。二维切割，这里是什么呢？这里就是我们选择的刀具库， 选择一把刀，普通我们切割的话应用的三点一七五的比较多，现在就选择三点一七五。然后这个地方是下刀的深度， 这个呢是下刀，这个是下刀的步数，比如说板材比较厚，有的板材的十八毫米又比较硬，一刀下去的话可能刀会容易断，这个时候呢我们可以选择两 做两次或者做三次下，这里都可以。如果做三次下的话，就是每次下刀的话是六毫米，一般的话如果选择两毫米，他每次下刀的话是 是九毫米，选择两步他就是九毫米，九毫米加九毫米，他刚好下刀是十八毫米，这里这里的是第一次下刀深度，这里是第二次下刀的深度，这个深度也可以手动去改，比如说我第一次想下刀十二毫米， 那他第二次自己会跳成六毫米，就是十二毫米加六毫米，他刚好还是十八毫米。一般如果说板材比较薄，比如说我，我下载一个下到深度，下载个九毫米，如果这里步骤选择一，那他只下深度，下一次 他下的就是九毫米的深度。这里呢有一个是内切割，这个是外切割选项， 这边呢是逆向切割系，这个是顺向切割，逆向切割跟顺向切割是什么意思呢？逆向切割的话是 逆时针切割的路径，然后这里是顺时针切割的路径，我们首先看一下逆时针是什么样的啊？现在选择三点七五的刀，选择逆切割，一般我们切割产品的话选择的是外切割，点一下确定 点下，确定放大，放大，放大啊，这里我们能看到那个刀的这个路径的，然后点一下右键，右键这里有一个模拟 啊，他是逆向切割，就是逆时针切割的。好，我们现在退出去，退出去复制一个， 复制一个，按住 shift 键，然后往上推，就是 shift 键，就是这个按钮，按住按住这个 shift 的按钮，然后鼠标可以按住，之后可以随便复制，可以随意复制， 随便脱。好，我们看一下这个 逆向切割，刚才看的是逆向切割，我们现在看一下顺向切割，选择顺切割点，确定，看一下他的路径 是怎么走的，他现在是顺时针切割的路径，这里就是顺切割跟逆切割， 他这个切割的顺序呢？一般都是用我们首选的， 比如说这里有很多，有很多小框子，我先选一二三四五六，这里有个七个按钮， 然后把它集合，之后我们看一下他的这个切割顺序，选择切割， 然后我们模拟一下 他是按照我们首选的顺序进行加工，这里有一个视图，视图有一个轮廓顺序，看一下他会选择，刚才我们首选的就是一一二三四五六， 他会按照这个数据去去进行加工，试图，然后把这个轮廓数据取消掉， 然后把它打散，打散之后我们可也可以进行先下后上的顺序去进行加工， 一二三四五六，然后把它集合，再进行 c、 e、 m 模块里面进行切割， 然后逆向外切割，点个确定，然后再模拟一下， 好，模拟之后我们就可以进行加工，加工这里是一个台刀的深度，比如说加工好之后，他那个这周进行台刀，这个就是这周台刀的一个高度， 然后这里选择更改，这里就是我们需要的一个加工的本件，比如说九九九，打对勾，点确定定型，然后这个九九九 他这个 nc 格式的路径他就已经出来了， 好把文件删除，我们试着 做一个成品的一个切割的顺序跟排版， 我们做广告的话，一般使用的是 cd 啊。把文件文件选中之后，先把文件转为曲线，转为曲线之后全部选择，选择过之后导出文件。导出文件我推荐大家 使用是 eps 格式的，然后点确定好，我们进行导入，把刚才那个文件导入进来， 导入进来点对勾好，这个文件已导入进来，导入进来的话我这里有一个自动排版功能，这里有个自动排版功能，在这个位置优化排版。 先把文件拆散，拆散之后用 tab 键，然后加快捷键及 tab 键加， 把这个字群主按住 tfb 键，然后点群主啊，这里就会出现一个智能群主，智能群主他会把这些所有的字内框与外框分开的集合啊，现在已经就集合好了。 集合好之后把文件选中，选中之后优化排版，优化排版这里面有一些功能，嗯，大家可以自己试一下， 这个是在材料上面拍点一下，确定他排版就排到这个 这个板面上来，如果不想这样排板的话，我们也可以画一个框子，画一个矩形框，画完矩形框设置一下大小，拖动按下 f 二， 设置成一二一零二四三零点确定，确定之后往上复制一个，再往上面再复制一个啊，这三个框子全部选中点七和，然后先选 矩形，再选要排的这个材料，然后点一下优化排版，选择放入首选框这个模式我们用三点一七五的刀切割的情况下，这里选择是两毫米， 这里选择也是两毫米，角度的话旋转十五度或者是四十五度自己可以选，这里是选，这里是无旋转排版，这里是这里是自由排，自由旋转，这里是选择选站的角度，我一般使用的是十五度，这样排版的速度会快一点， 然后点一下对勾， 好，他这个板已经拍好了， 多余一个可以放到放到其他地方 好。排完版之后， 我们这里有一个显示，按 f 十选项里面有个显示，可以把这个显示七十点，把它打对勾，然后我们就能看到每一个笔画的一个七十点， 这个小方框代表的是每个笔画的起始点， 可以把它移到这里面来，移到这里面来有两个方法，一个方法是 按住鼠标的左键，然后按一下 f r， 这里有一个移动精准定位点，移动放到最左下角，然后 x 为零 外走位，零点对勾，他这个矩形框就会排到这个位置。还有一种方法是这里有一个锁定贴边模式，锁定贴边模式 选中，然后点一个，点一个锁定贴片模式， 把它贴成边，然后再把它取消掉。 放大先，首先我们要把它切实点，把它编辑好，如果是逆向切割的情况下，我们把这个切实点呢？改为左上角， 改为左上角，这个按下 f 十有一个快捷键，快捷键这里面有一个骑士点，骑士点我可以设置一下，设置成 s， 点一下对勾， 然后编辑节点，编辑节点放到这个位置，按下 s， 全部把它调到左边来，左上角 好，其实点编辑完之后，我们选用手动把它的切割顺序选一下，第一个，第二个，第三个，一直这么选 好，有几个地方要改下，其实点 好，其实两根还完之后呢，我们继续，我们继续选择他的切割顺序， 选择完顺序之后点一下集合，他这个顺序已经编辑完。 编辑好之后，我们进入 cam 模块，点切割，选择刀具，三点七五下刀，九毫米下刀，一步逆向，然后是外切割点，确定 好入镜创建完成 路径，创建完成之后选择这个城市切割，然后点击鼠标右键，这里有一个模拟， 按下 esc， 退出，速度快一点 好，模拟好之后应该是没问题，没问题，选择退出，然后再选择这个切割的这个城市，点一下右键进行加工，然后这里改一下名字， 随便念一个名字啊，现在点确定点确定， 这里有一个歪轴操作板面，歪轴操作板面是什么位置呢？ 哇，一走哦，是在这个位置已经超出版面， 超出版面我们版面设置的是一 是高度是两米四二，实际版的是两米四四，这里不管，他这里是没问题的，超出一毫米没关系，我们直接点确定，请继续点运行， 一二一点确定运行，然后看一下这是一二一啊，他这个 nc 格式的代码已经出来了， 这个文件就可以直接进行加工。今天的切割就讲到这里。

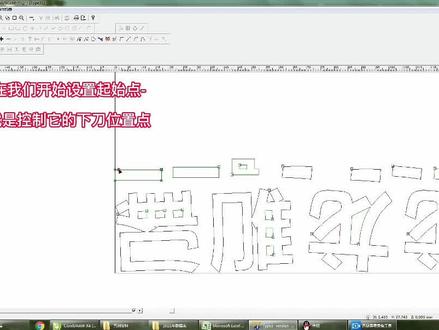

首先我们在 cd 二软件里面把需要切割的文字或者图形排好版，然后导出格式为 dxx， 选择我们需要保存的文件，加选择文件输 输入，找到我们刚才保存的文件，把它输入进来，现在我们开始设置及时点，也就是控制他的下刀位置点。

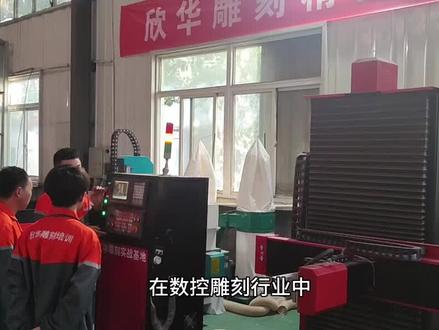

在数控雕刻行业中， type 三和精雕软件是两款使用广泛的雕刻软件，那么这两款软件哪个更好用呢？首先我们需要了解他们的区别， 今天我就带大家一起来了解一下 type 三和精雕这两款雕刻软件，看看到底哪款更适合你。 type 三是英国 vision 开发的一款专业性的雕刻软件，功能强大，可以方便的支持各种雕刻机。 你可以用它来设计平面三维艺术雕刻以及浮雕，并通过软件的数控编 成功能来驱动雕刻机进行产品加工。熟练掌握 type 三软件后，你可以轻松地雕刻出很多精妙的艺术作品，成为一名优秀的雕刻工程师。精雕软件 jot pit 是一款功能强大的雕， 可以雕刻出栩栩如生的艺术浮雕造型。专业雕刻软件可用于家具、雕花、冲压、五金工艺品、塑料工艺产品、雕玉及其他的一些艺术品，也适用于低速膜、高频膜、小五金眼镜膜、紫铜电极等制造业。 经过多年的发展完善，精雕软件的功能日趋丰富强大，不仅突破了如曲面浮雕等量切削等多项关键雕刻设计及加工技术， 也充分保证了软件产品的应用性和实用性，及大地增强了精雕 cnc 雕刻机的加工能力和对雕刻领域多样性的适应能力。在应用领域上，精雕替软件已经彻底突破了适合标牌、建筑模型等较为传统的雕刻应用范畴。在技术门 门槛更高的工业雕刻领域，如低速膜、高频膜、小五金、眼镜膜、紫铜电极等制作业表现同样出色，成为国内最优秀的雕刻软件。 其实这两款软件的功能都十分的强大，我们也不一定非要说到底哪款软件功能强大，或者是简单易学，小编觉得适合自己使用的才是最好的。就我个人而言， 我觉得精雕是比较适合我们国内用户使用的。以上就是我们今天的分享，记得点赞哦！这里是新华雕刻实战教学基地，学雕刻选新华，我们会持续为大家提供更多的行业资讯和技术分享，希望大家能从中受益。
