creo4.01比1导出教程

怎样才能让我们在导出工程图时，他的比例是一比一的？我们只需要修改两个选项就可以了。首先我们点击文件选项，配置编辑器，点击查找，然后在这里输入 dxf， 找到这两个关于工程图比例的配置选项，我们点击他，然后把这里设置值，我们改成页式，然后点击添加更改， 在选择我下面这个，同样我们把它改成夜色，这边添加更改，设置好重，我们这边点击关闭，然后一定要导出一下我们的一个配置，这样子我们下次再导出工程图的时候，他的比例就是一比一的，大家学会了吗？

q 六创建的工程图导出 cd 比例不是一比一，怎么设置呢？大家好，我是刘志聪，这是很多新手同学或者对 q 六软件不太熟悉的同学经常会提的问题，这部分同学呢，他们一般没有设置自己的零件和组件模板， 同时也没有自己的工程图模板，当然基本上也没有设置自己的绘图视角选项文件，所以我们这个视频呢，就是基于这样的一个前提条件去讲解的。 那我们要做的第一个事情呢，就是要保证我们的三维模型的长度单位是公制的毫米的，这个呢我们就要分三种情况去讲解了。那第一种呢，就是我们自己新建模型，当我们去新建一个零组件的时候呢， 这里会默认去勾上使用默认的模板啊，我们要把这个勾呢取消啊，如果是勾上的话呢，扣六软件默认是采用音质的模板的。好，我们把这个取消 之后，我们再去点确定啊，这个地方我们要选一个啊， m m 开头的这个模板，比如说我们这个实体零件是 m m n s part， 呃，所里的就是这个啊，话筒下面这个啊， 他所里啊，这个后缀有一个杠啊，一要跟这个杠 abs 啊，这两个都可以啊啊，这是代表了这个相对精度跟绝对精度的。我们点确定的话呢，我们创建了这个零件呢，他的单位啊，我们通过准备模型属性这里能看到啊，他就是这个毫米作为这个长度的。 好，那第二种情况呢，就是我们导入外部的图档，比如说像这个 s t p 啊， i g s 这一类格式的文件啊，比如说我这里有一个 s t p 的啊，我去导入 好，如果我们在默认的情况下不去选用模板了，这样子我们导入进来了这个模型有可能是音质的啊，这个长度，当然也有可能是这个好，这个公式毫米的 啊，这个时候我们保险一点，我们可以去点这个使用模板啊，点细节这个地方啊，这里面呢，我们可以设置我们的一个零件或者是装备体的一个模板啊，我们通过点这个选项，这里面呢啊，去找到我们刚才的这个 m m 开头的啊，就是这个长度单位十毫米的啊，比如说我这个 m m s passo 里的，选它啊，如果你导入的这个模型呢，它是一个装配体的话呢啊，这里面啊，装配的话，你也要选一个 这个 m m n s 开头的这个 asm 比赛的这个模板啊，这个或者这个都可以啊，那么我们这样子选了之后呢，我们点确定，那这样子我们导入了这个模型呢， 它的一个单位呢，肯定也是这个毫米的啊，我们这里能看到啊，那第三种情况呢，就是我们打开现有的图档，它本来的一个单位呢，就不是公字的，是音字的，那比如说我打开这个图档啊， 我们通过文件准备模型属性能看到啊，他的一个长度单位呢，是这个英寸的，那么这个时候呢，我们就需要点这个更改啊，把它转换为这个工字的，那我们可以选这个啊， m k s 或者说是这个 m m n s 啊，前面是 m m 的就可以了，那这个时候啊，我们选到其中一个，我们选这个啊，设置啊，这里面呢我们要选第一个啊转换尺寸啊，例如一变为二十五点四啊，这个什么意思呢？就相当于是 啊，我们可以理解为是一块钱等于十毛钱，那是一样的一个意思哈，啊，就不要选下面这个啊，一定要选这个转换尺寸的，这个我们点确定好，那这个时候呢 关闭啊，他单位呢就变为这个毫米作为这个长度的，那以上这三种情况呢，基本上是能够保证了我们能遇到的啊，我们打开模型啊，能够保证我们的这个单位是毫米的啊， 这个时候呢我们去创建工程图啊，比如说当前这个模型，我们通过啊新建绘图啊，注意哈这个地方啊，他也会选上这个使用默认的模板，那如果我们新手朋友你没有设置好自己默认的模板的话呢 啊，你可以去把这个勾取消，当然呢你保留也没问题，我们再点确定的时候啊，下一步啊，我们要注意啊，这里面呢我们就要选好一个模板了，那这个模板呢是为了保证我们的一个绘图呢，他的单位是这个毫米的，同时呢我们的一个啊 视图的投影啊，他的一个视角呢是第一视角的，因为第一视角呢更符合我们国内的一个使呃使用习惯，那这里面呢我们要特别注意一下，我们选模板的时候呢，我们要选前面这几个啊， a 零， a 一， a 二， a 三， a 四，那这五个模板呢，默认都是毫米为这个绘图单位，同时呢是第一视角的一个 投影的，那后面的这些呢？ a， b， c， d 呢？这些就是他的一个呃音质的一个模板哈，同时呢投影视角也是第三视角的。那当然啊，这里面还有啊两个选项啊，指定模板，这里面有一个格式为空或者是空， 这两个呢我们就注意哈，当我们选到这两个其中一个的时候呢，我们创建我们的绘图呢，它会自动的去加载我们呃软件 moon 的一个绘图选项啊，就是这个绘图细节选项， 软件默认的话呢，它是采用了这个啊，英寸作为这个长度单位的，同时呢也是这个啊，第三视角的一个投影啊，自然呢啊，可能不太符合我们的一个啊使用的一个习惯。所以说呢，这里面我们要使用一个啊 工字的模板，比如说我选一个 a 三的啊，确定那软件会自动按照模板去创建三个视图啊，这个时候呢，我们可以通过点这个文件啊，呃准备 绘图属性点这个细节选项，这里更改能看到了我们当前的这个绘图呢，他的绘图单位啊，就是毫米的。同时呢他的一个呃投影视角呢， 是这个第一视角的这个 project 生态啊， first angle， 我们把这个关闭啊，当然呢，远见默认创建的这个绘图呢啊不一定符合我们想要的啊，当然我们可以把它删掉啊，你去重新创建也可以。 但这里面呢，我们要特别要注意一下关于这个比例的问题，那软件呢，它会自动根据你当前模型的大小，再配合你所选的这个图框的大小， 会给你啊，自动的去分配一个合适的比例，那这个比例呢，他会保证你当前的这个绘图呢啊不会显得太大，以至于超出这个图框的范围啊，当然呢，也不会让你的绘图啊，这个比例啊太小以至于呢，你这个，呃，这个 图框里面有太多的空白，我们从这个左下角能看到啊，这里面就有一个默认的一个啊，绘图比例是零点零七一的啊，当然你去双击这个绘图啊，通过这个比例你也能看到页面的一个默认比例是零点零七一的啊，这个时候呢，如果是啊，你去新建一个啊， 简单的绘图啊，确定啊，这个比例呢，他默认啊，肯定也是这个页面比例啊，零点零七一的，那这样子我们去导出 cad 的时候呢，他的比例肯定就不是一比一了，那所以说呢啊，处理方法，第一个你当然可以去啊，通过点这个啊制定的比例，对吧，你可以去把它改为这个一啊啊， 这个确定啊，可能呢，这样子这个图就会比较显得比较大了，好了，包括呢啊，这些视图你也一样可以去改他的比例啊，对吧，你可以改为一啊，那有没有办法我不去改这个比例啊，就是说保持当前的一个比例，在我们导出 cd 的时候 也能保证是一比一啊，这里面呢就有设置到两个这个选项了，那我们可以通过了文件选项啊，在这个 数据交换这里啊，我们往下拉一点啊，这里面呢就有两个是关于我们导出 cad 的一个比例相关的一个选项啊，就是这个呢啊， 将绘图比例导出为 d 叉 f 或者 d w g 的格式啊，这个时候我们把这个勾选上，包括下面这一个，导出为 d 叉 f 或者 d w g 格式时，缩放绘图的这个 绘图试图啊，把这两个勾选上啊，然后呢把这个导出我们的一个 configure， 对吧？替换我们这个 软件的启动，步入默认的这个 config 点 pro 文件，那这样子我们去导出 cad 的话呢，他肯定就会转换为一比一的这两个选项呢，其实在 config 点 pro 里面也有相关的一个配置的，我们把鼠标挪到他们这个旁边啊，会有 有一个提示，就是这个 d 叉 f l scare wheels 跟上面这个呢 d 叉 f l 作为 ski 哈啊，其实呢是对应的一个关系啊啊，如如果我们在这里呢，把这两个勾上之后，你导出这个 configure 文件呢，它会自动去添加这两个选项，并且呢设置为 yes， 当然你不在这里去勾啊，你直接通过这个编辑配置编辑器里面去查找这两个选项呢啊，也一样可以的啊，去设置啊， 他们的效果呢是一样的哈。好，那这个呢，我们就把它这个啊，我就不保存哈，取消一下。大家知道我们这样的一个设置呢，就是保证我们这个窥图岛 cd 的时候呢，转换为这个一比一的，那怎么转换呢？哈，其实呢很简单呐，比如说啊，他当前这个比例呢 啊，比如说我改一下吧，他是这个零点零七一啊，不好说明，比如说我改为这个零点零五啊啊，假如他默认的给一个呃页面的比例呢，是零点零五的，我们在导 cd 的时候呢，软件就会自动把这个比例呢 乘以一个二十，对吧，那就是一比一了，相当于这里面呢我们就注意了哈，那么软件在转换的时候呢，它是根据你的第一个这个常规视图啊，这里呢就是这个啊，这个，呃， will temp 一这个啊，去做一个比例的一个换算，那比如说这个他会乘以一个二十。那如果你这个绘图当中呢，还有更多的一些细节的一个绘图，比如说一些这个，呃，局部的放大视图，他的比例呢 跟我们当前这个零点零五呢，是不一致的，他一样会乘以一个二十啊，去转换为这个 c、 a、 d 的啊，这个呢我们要注意一下的啊，同时呢，我们有些同学出图的时候呢，可能也有一个习惯，他喜欢在一个页面里面呢创建多个零件的绘图，那比如说 我在这里面呢啊，点这绘图模型，我再添加一个模型进来啊，比如说我添加一个，呃，这个吧，好， 打开，对吧？然后呢我再去创建绘图，这个是我新添加进来的。好，我们注意看哈， 这个新添加进来这个绘图了，我创建了之后啊，他也会根据当前的这个图框的一个大小去给他自动分配一个比例，我们看到啊，这个比例他就是零点一一啊，就跟刚才是零点零七几啊，就不一样了，那这个时候啊，我再去创建几个视图，对吧？那我们再去把 这个文件去导出 cad 的时候呢啊，它也是会根据啊，第一个视图就是这个它的比例呢乘以二十，对吧？因为它是零点零五嘛， 乘以二十他就变成了这一比一了，那像这些绘图他也一样是乘以二十的，那这就会导致一个问题啊，那我们去导出 cad 之后呢，这部分绘图他是正确的一比一，但是这部分呢，他就不是一比一了，他就 啊是错误的，对吧？那要解决这个问题呢，我们就分三种情况去讲解，那么第一种情况，你当然可以在创建这个视图的时候，你去手动去改他的比例，对吧？你点这个自定义比例， 把它改为跟我们前面第一个创建的这个，呃，这个视图的比例是一样，比如说我都改为这个零点零五，对吧？那这样子呢，那肯定是没问题的，统一的话，呃，相同的比例导致越低都是乘以二十。那第二个方法呢啊，我们可以啊，点下面这里啊，新建一个页面啊，比如说这里就是页面二， 那么在这个页面二里面呢，我们再重新的去创建绘图啊，那这样的绘图呢，虽然啊，他的比例呢，跟我们刚才第一个页面他的比例呢是不一样啊，但是呢，我们在导 cad 的时候呢，他就会根据他当前页面的这个比例呢去转换为一比一啊，啊，就不会，呃，跟 刚才的第一个页面呢，出现这样的一个不一致的情况了啊，大家都是一比一啊，也就是说呢，这两个页面呢，他都会单独的去乘以一个数值去保证转换 cad 之后呢，比例是一比一的啊， 那这样子啊，他们所乘以这个数值呢，可能是不一样的啊，对吧？好了，这个我们把它删掉。那第三个方法呢啊，可能有些同学我们用 q 六只是导一下图啊，我喜欢呢在一个页面里面去创建啊多个零件的绘图啊，对，这样子 方便我去导出 cad 之后呢去做呃统一的处理，那有没有办法呢？在我们创建绘图的时候啊， 所有的不同零件的绘图，他的默认呢去采用一个相同的比例呢啊，这样就不会存在我们导 cd 也会存在不同的零件不同的比例啊，出现不一致的情况了，对吧？好，那这个时候啊，我们可以去改一个配置选项啊，我们通过了 文件选项啊，配置编辑器里面呢，我们查找，我们输入这个 defer draw scale 啊查找，那这个选项呢啊，他默认是负一的啊， 那在负一的情况下呢，他就是我们在创建绘图的时候呢，系统自动去根据你模型的大小配合你图框的大小啊，自动的给你分配一个合适的比例啊。啊，如果我希望啊呃他给一个固定的比例，而不是自动去分配的，你可以在这里面去设置一个值，比如说啊，你改为零点五， 话说呢啊，你改为一啊，那这样子啊，我们啊去把这个导出一下，对吧？去替换你默认的一个呃启动目录里面的 ctv 点 pro 啊，这里呢我就不去导出了。好，我确定，那这个时候我们去创建的绘图呢，他就是一比一的啊，比如说这个可能要呃对当前无效啊， 我们可能要把这个关闭啊，我去重新的去创建绘图。好，我们点这个啊，新建绘图啊，这个模板我们选一个 啊，这个使用模板啊， a 开头的，比如说随便选一个 a 三的啊，确定。好，那这个时候我们就看到啊，这个呃绘图啊就显得特别大，因为呢他就是采用了我们刚才呃设定的这个比例啊，一比一的，哎呀，我把这个呢稍微把它 我看一下，那我们双击一个视图了，我们就能看到啊，他的一个比例了啊，就默认就是一比一的，包括他页面比例也是一比一的，对吧？那这个时候啊，如果你再去啊添加其他模型进来，你去创建这个绘图啊，比如说我，呃，选一下这个比较大的啊，确定 好，那我们去创建这个绘图呢啊，他肯定啊，默认的就是给他一个一比一的比例，我们看这个比例，对吧？啊，包括呢你去创建 这个走车图啊等等啊，他其实都是啊，给你一个一比一的一个比例啊，我们通过这个比例能看到，对吧？好，通过以上的讲解呢，大家应该知道怎么去保证我们的绘图导出 cad 是一比一的了， 那如果大家想更进一步的学习库六工程图相关的内容，例如像这个零件啊，我们通过映射键呢，自动套我们自定义的模板啊，自动去创建出他的一个三字图 轴测图展开图，对吧？然后呢这个啊三色图还带上这种剖面的，然后呢我们这个图框啊，去定制好啊，去提取完模型相关的参数，例如名声、材料重量啊等等，那包括呢我们这个钣金零件，他的一个呃展开尺寸啊，喷涂面积啊 等等啊这些相关的一些信息呢，又或者说呢像我们前面所发的这个视频这样啊，利用映射键快速的去创建各种视图啊，利用映射键去探 我们的一个啊符号的图框，而且呢图框是可以调节大小的，并且呢图框还可以自动提取模型的 这种相关的参数啊，那大家可以来系统的学习一下，我们这套库里有钣金工程图教程啊，在里面呢有部分内容是关于这方面的详细的讲解的。好，那以上呢就是我们这个视频分享的所有内容，我是刘志聪，关注我主页还有更多精彩内容哦，谢谢大家。

呦，那个 cad 这个 pro 老是转不出一比一，怎么弄？打出 cad 工程图不是一比一，是不是？是你还会不会的？你不会过来看一下，会。 好。今天这个公证图啊，导出 cd 不是一比一的，这个问题呢？怎么解决？我们说白了就三个地方，要注意一下，哪三个地方呢？我们一起看到这里就是这个文件呢，在这个零件下面啊，这个文件呢？这个有个选项，选项这里呢有一个什么？有一个配置编辑器，你找到什么？找到这个 啊，找这两个就可以了，找这两个，那么这个东西你可以在你的这个 config 里面啊，直接把它这两个参数给它写进去就可以了，这是第一个。 第二个呢，那是在我们这样的一个工程图页面，那比如说这是个工程图页面是不是？那就从哪里搜集的文文件啊？准备这里有一 一个回头属性，找这个详细信息把。这个单位啊，你要把它看一下他单位是不是这样的一个毫米，在这个地方他这里有一个单位，这一块看到没有？ 这个单位要让他十毫米哦。啊，因为他默认的是英寸的，这是第二个，那很多人他说这两个东西我都改了，但是他就是不能够还是一比一的这样的效果，那怎么办呢？那，那就是你要看一下你的这个，这个软件他的一个左下角啊，这个软件他左下角吧，这个主要在哪里？主要在这个地方，你看这个左下角这个位置啊？ 啊，这个地方，你看一下他这里是否是一比一的啊？说白了就在哪里呢？就这个位置双击，他就这里有一个默认这个比例，这里有个默认页面默认比例这个地方如果说你不是一比一的，有时候 有同学他这个导出来，他就不是一比一这样的状态啊。那这个地方你可以把它改成通过参数啊去控制，让他变成全部都是一比一的。是哪个？就像这种，你看就这个，你看第一个，这里就是我们前面所说的那个公证图的配置，把它参数加进去就可就可以了， 这个就是我们那个公证图页面回头属性，是吧？然后这个就是我们那个左下角茉莉一比一的，你就把它这个加到到哪里？加到到我们这个， 呃，这个咖啡改页面啊，就可以了，好吧，这个就是我们的工程图会有多熟悉，就 d t l 的这个一个页面就可以了啊。那么这个就是我们的一个软件的一些配置啊，但是如果说需要这些配置的，也可以在我们这个评论区里面扣个六六六，好吧？直接发给大家。

今天我们来讲解科瑞尔软件如何快速方便的将我们专卖体重的任意零部件导出来的方法， 那么这种的应用啊，主要是在于我们画出来的装备体，假如说要开模的时候，我们需要将我们开模的部分发给我们的模具厂，或者是说有时候啊需要将我们的一个外部的零部件发给我们的客户 等等，这种方式的我们就需要啊进行一个单独的导出，那么我们具体怎么操作？首先我这里有一个美容仪，我们看一下这个美容仪里面有多少个元气垫 和零部件，首先我们点选这里面的分解师图，那么我这里分解出来之后啊，你会发现我们这个美容仪还是有很多零部件的，那假如说我只需要将我们的这个上壳，下壳以及我们中间的这个装饰件单独的导出来，那该怎么操作呢？那么我们可以先去点 选这个上壳，按住汤圈选择下壳，还有这一个装饰键，选完之后我们右键选择这里面表示，然后这里面的主表示，点完之后你会发现我们这三个零件呢就单独的显示出来了，然后 这时候我们点击文件并存为保存副本，然后保存在桌面上， 这个类型我们选择 stv 的格式，然后名字你自己可以命名一下，比如说这里命名一二三，然后这里面也要记住，如果你的礼物键里面包含有曲面，那么你这里一定要点选这个选项，然后将这里面的面组以及隐藏的图源这个勾去掉，然后点选确定， 然后再点选择的确定，确定完成之后，我们点击打开，找到这个桌面上我们保存的这个 stp 的文件，找到这个所有文件选举刚才保存的这个点击导入， 点击确定导入进来的时候，那你就会发现了我们这一个保存了这三个理念呢，就会单独的导出来了，好吗？这节课我们讲解到这里，如果你喜欢我的视频，可以点赞加关注，后期有更多精彩内容。

pro e 如何配置导出 auto cad 的二级工程图？比例是一比一的呢？我们首先点击文件选项，点击 coffic 配置编辑器，在里面点击查找输入名称 bx fx drawing sl， 设置值改为 yes 添加，再继续点击查找 exfout， 同样把设置值改为任，并添加保存到配置选项里，最后保存 confid 配置文件到 proe 的启动目录里就可以啦。还有更多技巧分享请关注我。

主要是针对我们这个科瑞尔版本啊，只要是科瑞版本，他其实都有一个，就是关于这个配置啊，就设置的问题。设置问题呢？往年呢都叫你们直接在一个个设啊，就比如说这个 stp 图档导入导出，他都要做一个设置，对吧？ 实际上科瑞尔版本他有一个地方提供了一个设置啊，就是在文件选项这个地方，他有一个数据交换这个地方，几乎我们都很少去用他，但是他真的还是很有用的啊， 你看一下他这个内容啊，他这个轮，首先这个轮廓目录是个错的啊，他就是三三 d 数据交换位置，你存到哪里？你可以先提前设个工作目录，我们在讲那个工程图配置的时候，也跟大家要说去做一个工作目录啊，去设置一个 目录啊，我这个好像我放在一盘，有没有啊？啊？我这个地方有个 qq 代表呢，你看我都是放在这里的，我之前做 设置，对吧？那我一样的，我就存在这个一盘这个位置啊，我把它复制下来，等一下，我看要不要用这个地方啊？住下这个位置 就是这个数据交换这里啊，你这个地方我就是可以存在这里的，我等下就不改了啊，你看他一下啊，有个设置导入和打开配置文件下面呢，他有很多格式啊，比如说你导入什么格式呢？这个是卡替尔的，这是我们科瑞尔自己的啊，然后这个是森林沃克的， 这个是相当于 d 版本的啊，送六个 n s， n s 就是 ug 吗？他是可以导入这些格式的啊，你可以自己去设置，比如说这个地方设置导入 你，你看每次点导入的时候，我不是叫你们设模板吗？次次要去点，对吧？那这个时候呢？你直接打上勾，使用模板，在这里提前设定好， 提前设定好下次就不用了。模型精度问题，有个自动内部，外部这个随便你选，自动也可以选内部，就是按照我们 poloe 的这个精度选，外部的话就是外部模型，他是什么精度就用什么精度，也可以直接在这选，不去动他也行， 到其他的一些杂相，看你哪里需要做设置，你也可以天天设置，一般的话我们在哪里去设置比较多了，就是在可以有两个地方啊，一个是我模型本身这里做设置，第二个就是这个 top 这个地方你可以自动试试把它选上去。你还记不记得这干嘛的？ 不烂面的吧就，万一有烂面，他就自动给你去修复一下，你可以，但是这点还是不要点啊，就怕他变形。好吧， 这个不会去点他，那把这些点上试试。那存这个确定没问题之后，你可以选择保存，存的位， 位置的话就存到我刚刚讲的一盘这个 demo 这个地方了啊，这个地方比如说他是导入，对吧？导入是硬破特吧这种导入格式啊，哎哎哎，倒进来啊，你直接选个什么，什么都可以啊。 确定，那我就把它保存下来啊，就存下来了，这个不用了，就关掉了。好，然后这个来，他说默认导入配置文件这个地方浏览，你就可以选择刚刚我做的这个把它打开啊，你在导入的时候你就不用去管他了啊，这是导入的，导出的， 导出的，下面导出的配置他就分了啊，包括这个下面他有个默认打开。打开什么这些格式，科瑞亚的话是可以直接打开其他零件的格式的啊，尤其是 ug 的斯蒂沃克也可以开店。我没打过， 但是 ug 和森林沃可我们都有用过，都是可以直接打开的啊，你可以直接在这里输，然后在这个地方，比如说 igs。 今天我们不是倒了个 igs 吗？你也可以选择配置文件或者去先做一个设置啊， 这个地方应该选择 igs 啊，先要把它设置一下基准需要吧，然后 igs， 通常的话，比如说这个地方选择照原样吧，隐藏图源一般我们不要参数要，这个是确定的吧啊，然后保存配置文件也是一样的，比如这个地方他有个 igs 呢，你自己是 igs 的保存 取消啊啊，下次我要打啊 gs 的话你就直接设置他好， stpstp 我们也用了，最多 照原样啊，包括面组隐藏图片一般我们不要。面组的基准需要吧，面组的话看情况吧，看你 stp 其实我们一般没有吧，外观层和主要 打开吧，下面是照圆圆吗？确定这个也是一个正常设置吗？你也把这个保存一下啊， 设置 啊，这个地方应该不有啊，在这里啊， stp 的我也存在这里，保存取消。好，当我要倒的话，你就这个地方选择刚刚的 stp， 这个 又过来了，那这样子做之后，前面你就不用就管他了，包括其他一些用的，然后再看下面这个地方，还有一个 就是我们这个二 d 数据，二 d 数据之前我们讲在设置都是叫你去那个康费卡里面去设或者是工程图选项，对吧？但实际上这里他都有，哎，你看在这两个选项他全部都有看到吗？将绘图比例导出为 dx 或 dwg 格式 按一比一，还记不记得啊？导出为 dsf 或 dw， 这个是使缩放废土模型，这个也记得吧？ 当就是你工程图要导到 cd 里面之后，保证是一比一的，保证没有出问题的话啊。每次的话其实都是叫你到配置编辑器这来点嘛。那实际上他这个地方跟配置编辑器是一模一样的，你在这里打了勾，配置编辑器里面自动的也是改为 yes 了， 是一样的啊，所以你像这个的话就好了很多，包括这个版本呢？版本稍微低一点，比如说两千零四的，两千零四的全部可以都在这里 倒出来，嗯，问你要不要分离土源是否紧倒出来比这个符号嘞？将快作为什么？什么符号导入 他全部都在这里有一个设置嘞。嗯，然后再导出配置确定 确定倒完之后你再要拖入模型的话，由于在这个地方你自己要检查一下啊，这个地方他的数据交换你在这里 已经都设置好了，就直接导进来就可以了，你就不用再看了，包括导出你也不用再去里面再做设置了。不然呢？我们在导出的时候是不是经常还要再点进去做设置啊？这个有的时候啊，那我现在换了电脑没保存好，但是你记不记得你这个地方自己有保存一个，你把点下浏览找到，把它输进来就可以了吗？对不对？ 好，所以他在这个地方的话比我们破一那个要更好一点啊，他在这个地方有一个设置了啊，有一个设置在这里了啊。 啊，就是讲一下这个地方的一个设置就有是有，但是我们很少用，去用它吧，就可能也没有很习惯啊，去用这个 在数据交换这里啊，包括这个其他的，我们一些系统外观在这里做些改动，你改动的这里，他如果是在配置编辑器里面有个同样的选项是同时改的，你改了这里的话，配置编辑器他也是跟着改的， 也是跟着改的啊。还有一个这个 stp， 你们记得导出的时候啊，导出的时候你是曲面或者是实体，不清楚的情况下请你选择照原样， 不要随便去动倒实体或者是曲面啊，有的时候喜欢去点，点了他之后发现倒出去又没东西啊，又没怎么样啊，就一定记得照原样就可以了，不用去改太多的一个内容啊，改了等下又有问题啊。

好，我们今天讲解一下 creal 如何正确导出 cd 尺寸，我们新文件新建 creal 二 d 图在绘图里面确定，然后选择格式为空，选择我们的图框， 如果说有想要 a 三或者 a 四图框的话，可以在评论区扣一或者私信我，我可以发给大家。我们选择 a 四图框，打开确定这些我们先默认，点击鼠标中键，默认在文件这里，我们先把视图导入进来，随便定义了。 如果说我们导出导出 cd 的比例，这里必须要一比一才可以。在文件准备绘图属性这里我们还要改个参数，这个参数就改为毫米 p， d， r o， 就这个菜，这个是什么呀？这个是第三视角，这个是我记错了，应该是 d r a w， n g， r u， n i k s 这， 这个是公英制，现在默认的是英寸，我们要改为毫米添加更改对不对？保存到我们的 dtl 文件里面，点击，如果说你没有活动识图的话，或者没有这个国标 dtl 文件的话，可以在评论区扣一，我可以发给大家保存到这个里面，我们下次打开 就不会再重复性更改这个了，就是永久保存了，点击应用，我现在在文件这里直接另存为保存副本，导出 dwg 文件，点击确定，这样导出就可以了。好吧，我先讲到这里。

好，我们今天讲解一下 coreal 如如何正确导出 c， a， d 尺寸，有时候我们导出 c， a， d 的话，有可能会尺寸会偏小，比如说 corel 里面的尺寸是二十五点四，但是到 c a， d 里面的尺寸可能就变成了一或者八，就就相当于工龄制不对， 那我们今天讲解一下怎么干。在文件这里准备找到绘图属性，我们详细信息选项这里更改，我们可以找到一个参数， d， e， r， w， n， g， d， r， a， w， n， n， g， 杠， u， n and p， s 这个参数，然后现在默认现在是音质英寸，对不对？这里改为毫米添加更改。永久保存的话，可以点击这里保存没？如果有没有活动视图复制为 dtl 的文件， dtl 的文件点击这个点击全 就是永久保存了。当然我这里有国标，我直接点击我的 dtl 国标就行。如果说有需要这个这份国国标文件可以在评论区扣一或者私信我，我可以发给你，之后直接应用关闭就行，这样我们就可以正确导出最低尺寸。好吧，我们今天先讲解到这里。

昨天有同学问怎样将产品导出 obj 格式， obj 格式的话通常是用于三 d 打印或者导入到 cd 去进行多动画的，所以我们一起来看一下要怎样导出吧。我们在导出 obj 的时候，他有一些必要的一些条件，就是我们的正品面或者说坐标线，因为我们这里是要导出这一整个装配体的， 我们点击这个装配体的坐标系，然后点击这个图标，我们仅仅是选定项，然后这里就只剩下我们这个装配体的坐标系了，然后我们点击文件另存为类型，我们选择 obj， 再重新命名一下，好了之后我们点击确定， 然后弹出这样的一个对话框，我们如果要导出的是单一个零件的话，我们可以点击下面添加，然后再去选择我们的零件，但是我们这里是要选择整个装配机的，所以我们点击全部，点击全部之后我们选择一下这个坐标， 然后我们可以通过更改这个选高跟角度去调整我们导出模型的一个机器度，我们导出成功做就可以看到我们这个装配体就变成了这样的一个网格状，然后我们的桌面就会出现这样的两个图标，然后这个文件就是我们导出的 obj 的一个文件，大家学会了吗？

大家好，这是 crio 软件最新优化的配置文件，可以兼容二点零到十点零版本，结合了众多朋友的建议，增加了很多内容，下面我们来详细介绍整个配置文件包。 本配置文件包主要包含二十个文件夹，每个文件夹中有对应的文件，并通过全局配置 config 将它们设置为默认目录。使用时，在 crew 软件使用相应功能时，会自动跳转到对应文件夹或自动提取相应文件夹中的文件。 第一个文件夹零零康 fag 中包含的内容有颜色球，由两百多种颜色。 全局配置 config， 常用系统参数和自定义参数，查找文件系统颜色、文件 模型数。配置文件。第二个文件夹的内容主要是模板，第一视角工程图模板 a 零类似零件及组件模板，第三视角工程图模版 a 零类似， 这是零件和组建模板，自带参数和重量，这是组建工程图模板自带材料清单。 第三个文件夹的内容主要是绘图设置及 c、 a、 d。 导出设置 格式模板工程图绘图选项设置文件， c、 a、 d 导出设置文件。 第四个文件夹的内容主要是格式模板图框第一和第三视角 格式图框。第五个文件夹的内容主要是符号，包括最新国标、粗糙度符号和焊接符号。 第六个文件夹的内容主要是技术要求库、各种零件工艺材料装配技术要求库。 第七个文件夹的内容主要各种线数线轴库、各种线数标准线轴库。第八个文件夹的内容主要各种标准件库，包括紧箍件和鸭毛件、 各种组合螺钉裤、各种标准螺栓裤、各种标准螺母、 各种消钉裤、各种铆钉裤、各种螺钉裤、各种平弹垫片、各种压铆螺钉、压铆螺母、压铆螺母柱等。 第九个文件夹的内容主要打印配置及表，文件打印预览效果居中，对齐导出 pdf 效果，线宽粗细正常。第十个文件夹的内容主要电子原漆建库目录。 第十一个文件夹的内容主要是材料库，包括压铸材料、塑料、钢铁、铜级铜合金、铝及铝合金等两百五十多种材料。 第十二个文件夹的内容主要是钣金折弯表。以上是各种钣金折弯表，包括冷闸板、铝同等材料的折弯表。 第十三个文件夹的内容主要是 u d f 库，也就是常用洁面常用特征组合库。以上都是常用 u d f 特征洁面库。第十四个文件夹的内容主要是表面贴图，有金属、木材、纸张等贴图。 第十五个文件夹的内容主要是多阶层 bomb 表和物料清单，这是 krill 中的物料清单。 bomb， 这是 krill 工程图中的多级 bomb， 这是 creo 工程图中的多级棒。导出的 excel 表。第十六个文件夹主要内容是表格，包括标题栏、公拆表等， 这个文件夹包含各种表格文件。第十七个文件夹主要内容是孔表文件，包含国标和英标的孔表， 各种标准的孔表文件。第十八个文件夹主要内容是各种常用字体，包括访颂和常访颂题。 第十九个文件夹主要内容是轨迹文件目录，用于追溯文件。 第二十个文件夹主要内容是快捷键清单，这是配置文件中设置的常用快捷键， 以上是配置文件包含的所有内容，全部默认关联，不需要另外设置，只需要设置软件起始位置即可永久使用。具体的使用方法请看配置文件使用视频。

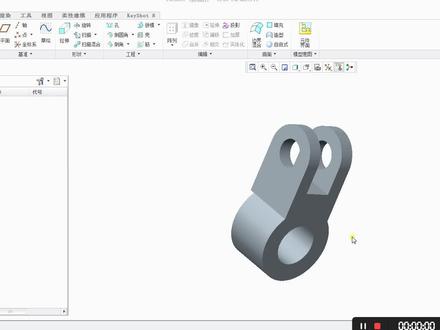

下面以这个制作为例，教大家如何把绘制好的三位模型转成二地图，因为二地图最终还是要出的，然后方便车间的工人进行这个零件的制作加工， 那么我们点击左边的车栏的文件选项， 然后点击新建，然后点击绘图这个图标进行选择， 左边的这个圆点，上面点上视频，然后选择名称，取个名称，然后点击确定按钮，那么这时候会 那你采用这个模板，你看这个图啊，因为他比较小，所以我们暂时取他为 a 三的图纸， 可以看到模板，这个模板是在二次开发的时候啊，自己定义进来的，先画一些模板，画了之后直接把它牵入进去就行了，有新的刺激模板，这个可以后续再更有兴趣跟大家说一下， 然后点击确定按钮， 那么就生成了这么一个土矿，这个土矿， 然后接着呢我们就点击 上不太大的你们的常规按钮 啊，先放一个独特石头， 这个时候可以采用单轴侧，或者说是这个斜轴侧，然后用负侧平均匀一下，也可以可以调整他的这个方向啊， 然后我们再点击这个常规按钮，再来一次，这一次呢就是 是放他的主视图，然后点击对话框中的集合参考按钮，我们要把主视图放正， 是吧 集合参考，然后点击参考你的前面的方向，我们选择前面的方向，这边是答案是前面的方向， 选择他的顶部方向，大家看这个就是白灯， 这个我帮你鼠标左键按住，可以随意拖动他的位置， 然后双吉他可以显示绘图视图的状态框，那么我们点击左侧的视图显示，我们 点击里面的这个样选示样式，选择为选款， 大家可以看到这个就是二级头的状态，我们继续点击一下这个视图，然后再点击菜单栏上面的投影按钮， 就可以拉动他投影成左视图，点击这个视图，然后再点击投影按钮往下拉，然后就是他的俯视图一样，我们把它调成 开头显示调整偏框状态， 包括这个 是调成线框状态的， 但这个根据线也可以可以有好几种可选择，还有这个隐藏线就是打丝线的，这种状态还有效应的完全没有没有这个线框的状态，这个是可以根据需要进行进行选择的，看我们这个，呃， 可以改成飘逸， 都是在试图显示里面自己更改，看身体效率 这个独特势头，我们还是把它放一个在旁边， 试图显示也是改成小雨， 你可以看到这个基本的是土豆已经形成了，然后可以把这个图啊，如果大家不习惯于运用这个 三维软件做二级头的话，可以把它在文件里面，可以把它导出到 二手 cd 图形，或者说是卡萨图形，是吧？导错上面进行按照随着习惯的模式进行编辑，当然呢，建议还是大家 学会掌握这个科二三维软件里面的二维图模块，直接在里面建，因为建好之后的这个二维图模块和三维图他是完全的蚕丝化关系，当三维图 更改的时候，二里图的尺寸和形状也会发生相应的更改，这样会省的很多事情，这样我们再进行记证和尺寸的标注啊，我们点击启动的一个视图， 那么我们点击左上角的注视按钮， 可以看到这有一个显示模型注视，点击他这个呢可以选择他默认的一些这个 始终和基准，那么我们首先看一下基准，这个基准线他一下子就出来了，我们可以选择我们想要的，就左键点击他 好应用，然后再点击左边的这个显示模型尺寸按钮，我们也可以选择我们想要的一些尺寸，但是很多是不想要，不需要的我们就不管他，然后再进行标注 啊，我们的下药尺寸我们就运用 他们 枪也是一样，这是魔性注射啊，我们这个孔的制定是需要的， 然后他的厚度，包括他的单边的这个尺寸 应用，然后再点击注视这个点画线 都是需要的， 再涂一秒， 好，我们现在第三个压 都是，然后尺寸啊，这个尺寸不一样， 我们把酝酿完就行了。好，我们做一些调整，可以拿走它， 包括这个基准线可以拉动他，让他更美观一点，然后还有一些缺的尺寸怎么办呢？就可以进行这个电机尺寸按钮 进行一个补充的标注 啊，这个方法就是这样子，但里面还会涉及到有技术要求的这个填写，然后巡卫工厂的这个 这个如何标注，这个在后续啊，在抽时间跟大家说啊，大家自己也可以先摸索一下， 这就是上帝传二帝的一个基本方法， 那么大家有兴趣还是可以关注我的公众号，大家共同学习，共同进步， 谢谢大家。

嘿，老铁，这几个配置说的很好，你肯定会用到的。太空最近经常有学员问 pro 工程图转 cab 尺寸变了，这是什么情况啊？这是典型的配置没有做好。 经常会有设计师在 cry 工程图转 cd 之后遇到尺寸比例缩放的问题，我们一起来看看他的设置方法。首先，我们从工程图环节下找到文件，准备绘图属性细节选项在之前的版本叫详细信息更改项，进入绘图选项修改的一边之后啊，点击 下方的搜索，输入交音 uni 子，把这个选项的值改成毫米。这一步的目的是将工程图环境的单位改成毫米，修改之后，切记要保存好工程图的配置文件，后缀名是点 dtl。 接着我们继续从文件选项配置编辑器添加 两个比例设置选项。同样，我们也是先搜索 sky 了，把以下这两个选项的值都改成 yes， 然后将卡飞个点 pro 文件导出到软件的起始目录下。当然，如果你已经有设置好的工程图配置文件，你也可以直接添加胶音 c， 他不发这个选项来默认调用工程图配置文件，这样子就永久设置好了，你学会了吗？

正在制作精品课的老师们，精品课要求中有这样一段文字，看起来很专业，很多人都看不懂，更不知道如何达到这个标准。今天你刷到我的视频了，看不懂也没有关系，我可以简单五步教你做出符合这个标准的精品课 视频，请先点赞收藏，以免要用的时候找不到。一、分辨率幺九二零乘以幺零八零 p。 品客在电脑剪映中剪辑完成后，点击右上角导出来到导出设置页面，点击分辨率下拉选项，选择幺零八零 p， 这一项就符合要求了。二、码率八 mbps， 点击码率下拉选项， 选择自定义，输入八千，因为八 mbps 等于八千 kbps。 三、编码格式 h 二六四，斜杠二十五，针，编码格式 hr 六四，不需要修改，当前默认值就是这一个。二十五针，点击针率下拉选项，选择二十五， fps 格式 mp 四，也不需要修改。 四、音频 acc 编码码率幺二八 kbps 这一项不需要设置前面三项，按要求设置了视频的音频编码码率就会符合这个要求。五、大小不超过一个 g， 左下角可以看到时长和文件的大小，没有超过一个局。最后给自己的精品课取一个名字，点击导出 进度条，达到百分之百后关闭发布视频。打开文件夹，你的精品课就保存到电脑中了。所有参数都是符合要求的，你学会了吗？关注风狐柳，做客更简单！

我们来演示一下如何利用 career 导出装配的 s t p， 又能保证至零件和直组件保持内部的中文名称。演示一下， 这是一个装配啊，就这样保存一下，这是个装配，如果我们用常用的 s t p， 我们发现导入 s t p， 选中它啊，导出一个，我们用把这个关闭，把这个刚刚导出的是哪个？是这个拖进的， 你会发现这个装配都没有保持他原来的中文名称，这不是我们想要的，点关闭啊，清除，再打开刚才那个桌面， back up， 我们设置个工作目录， ctrl app， 点框架总成，这时候我们选择工具箱中的装配 s t p， 记住是装配 s t p， 并不是后面呢。导出 s t p 啊， 装配 sdp， 指指对当前的装配进行导出，并且能够保持装配中零件的中文名称。我们点一下装配 sdp 啊，然后会输出一个装配总成，这个名称，点关闭， 点清楚内存，我们来打开这个模型，试一下，拖进来，然后点确定 看到了吧，这个有装配 s d p， 装配 s d p， 这时候会有 carry， 要本身导入 s d p， 外面会嵌套一个，我们点打开这个，然后把上面这一节打开关闭， 并且从内存中清除一下，这样我们只保留这个，我们可以保存一下在这个新建文件夹啊， aaa， 然后可以设置一下工作目录， 点保存啊，会出现后，后面有一次后缀，这是自动产生的。我们点批量重名，选择下横杠 a， 然后点替换，全部替换完成，点批量重名 就完成了。平衡中心啊，这时候就 ok 了，这时候就 ok 了啊，保持原有的中文名称就是装配 s t p， 但是有一个细节需要注意一下，看好了，在使用功能要求 只打开需要导出装配，其他模型全部关闭，且从内存中清除，导出后不要保证原模型直接关闭。什么意思啊？ 我们把这个关闭，清除一下内存，打开原来的这个装配框架啊，设置一下工作目录， 直接模型公众目录就行了哈。什么意思？我们在这个装备下面没有下解这个装备，我们可以新建一个中文名称磊进来 啊，那我们拖拖几个键的到这个纸装备中啊，保存一下，注意，如果我们这时候想输只输出 s， 呃，这 这个垒，这个子装配，因为我们在这个框架总成输出 s t p 会整个输出，我们只输出垒就把这个垒打开啊，同时后面这个总装配要关闭，并且从内存中清除， 只保留我们这导出的磊的这个装配啊，就可以了。我们看磊的这个装配，我们看一下内存中只有磊的装配， 其他无关的装配一定要关闭，特别是他的副装配一定要关闭，也就是说其他装配中可能引用到这个装配或者装配中的零件全部关闭，这时我们再导出 啊，我会导出一个 la 看看，这时候导出尽量不要做保证关闭清除， 以防这个本身保持中文 s t p 就有一种非常手段，这时我们导入磊看看。 确定啊，看看吧，又是中文名称啊，就这么简单。需要注意的是，使用 这个功能要求只打开需要的装配，其他模型关闭，并且在雷层中清除，导致后不保留原模型，直接不要保存原模型直接关闭就可以了啊。很简单，只要注意这个，其他的这些点就可以了。

画的是一个圆柱，为什么出现的是多边形呢？其实是因为显示的问题，比如这个图，我们明显的可以观察到这个圆柱是多边形的轮廓， 我们打开文件中的选项，找到这里的图原显示，将这里的边显示质量，打开这里有高和很高，一般默认我们选择高就可以了，这里选择导出配置，这样就不会出现一个锯齿的形状了，你学会了吗？

三 d 转换，二 d， 在要转换的这个窗口文件里面点新建，新建再绘图，点确认 好到了中转站，中转站点右键插入普通视图啊，再选择想要的主视图，再把比例调成为一，好，我们再选中零件，点右键插入投影视图， 好，我们再选择他，把实体啊调成线型 再来，我们在文件里面选择另存为保存副本，好，我们选择保存的位置好，再把调成 cd 版本啊，我们把版本呢调 成于一个 cd d 版本啊，确认，确认之后呢，我们在桌面上找到零零六，把刚转换过来的打开，打开之后呢，我们把多余的线条删掉， 删掉我们再啊选择全选所有的线条，输入 s c 命令，回车放到二十五点四，这样子我们就这个图就转换成功。
