安卓大屏协议盒安装教程

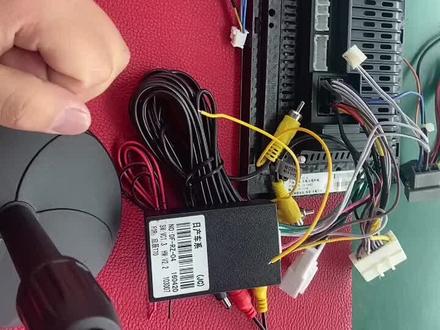

很多高配车型配有这个协议盒，然后很多朋友在装这个倒车影像的时候，这个视频长线上带的这个小红线就不知道接到接到什么位置， 因为很多厂家这上面没有标贴。然后今天我告诉大家哪一根线是倒车空线，我们看这个黑色的电源插头啊，第一根黑上排第一根黑，第二根红，第三根就是倒车空线，不管他什么颜色，只要是第三根可以的，他一般都会进到鞋盒里面， 然后我们用钳子把他把这根线破皮，脱皮之后接红颜色这个线包好可以了。

大家好，我是木木，今天呢是一辆高尔夫六，然后大兄弟换了一个那个多功能方向盘，但是用的安卓主机，控制不了那个声音，现在呢，这个仪表的 右边啊，都能被这个方向盘控制，但是左边呢大小声也不好用，然后左右切割也是不好用的。那大兄弟买的是什么东西呢？就是传说中的协议盒，这协议盒大多数好像都是这个品牌的，叫睿智城，然后呢它会兼容大众，你看到没，这就是 这就是大众全兼容的啊，它应该就是 p q 平台协议的这么个东西。呃，然后呢， 这个里面啊，应该是有两根线要接网关，哎呀，这个主机拆了，拆了之后发现呢，里面有一个盒子，这个盒子也是睿智城， r a i s e 就是 睿智城，你看 和这个外壳也是一样的。这线呢，我看一下啊，这面两根 线好像一样啊，这个拆了之后发现里面还有惊喜，有一坨这个啊这个呢，可以明显看到这是这个大屏，之前的大屏啊，这是一个转接线，然后我一看这有网线呢，是不是之前接的网线，结果我打开一看，这个是右边喇叭，这个是左边喇叭， 这个这个上上个改装大神也是应该是前车主改的啊，也是非常的神，用网关线当喇叭线啊，无敌了。咱们捋一下它的原理啊，看这个原车插头呢，在下面这个插头啊，棕色是负极，红色正极，然后紧接这边这两根线，一个紫色，还有一个这个， 这两个呢，它就不是网关线，因为如果是网关线，它不是个颜色。然后这两根线呢，它应该是直接控制的，像那种 acc 电源来控制的那个开启关闭，然后呢 这两根线到这边呢变成了红色和橙色，然后他从主机插头后边红色橙色呢又并出两根，并出两根呢接到了这个协议盒，也就是说呢，呃，如果啊，这块是舒适便捷看的话，那么这个协议盒应该就能解析，通过看线去控制，那么如果这块是那种那个 呃 acc 的 电的话呢，那其实就是没有协议了，应该是这个意思，我准备先这样试一下，就是说从这个位置呢，先把这两个线给它剪断，然后从这两个剪断的线接两根网关线，然后去接这个 娱乐看，因为他这个娱乐看应该是空的，低配车是空的，所以我做两个端子的话，直接可以插到那个网关娱乐看的针角上，看这样能不能通信，如果不行的话再接一下舒适看试试。 高尔夫的网关也在油门踏板上方的红色插头就是。然后呢在接的时候也不用拆封管啊，这样也能接进去， 然后把插头推到这种程度，然后这个棕色这边呢是呃，十号，绿色这边呢是二十号，号码在这写着呢，十和二十这边也接好了，看看好不好用啊。先开机， 没有跟着开机啊，这种没跟着开机的话，基本上就是没有读取到原车的开机信号，应该是不行的。那么接下来呢，排除一下是不是协议盒问题，这俩是插头，是通用的，所以我准备把这个新买这个插上试试看。刚才问了一下卖家，卖家说这个 呃，绿色和白色是网关线，我现在呢又把网关线接上了啊，看看现在好，哎，果然通信了啊。你看现在主车门打开了，它已经可以显示了，然后我试试声音大小啊。 嗯，声音大小也好用了，然后再看一下切割，然后下一曲。 嗯，切割也好用，下一曲也好用。现在是用的他买新买的盒，我现在再把原来旧的这盒换过去，看看旧的盒支不支持，如果旧的盒支持的话，这个其实用不上了，再试一下开关机， 嗯，关机也没问题，延迟大约两三秒钟。旧的这个盒装上了，开机也能开机，然后调下声音，声音也好用，切割 也是没问题的。静音也好用啊，这个键是静音。所以说呢，这个原车这个盒它是没接线导致的，原车的盒它只是接了 acc， 然后用它控制开关机而已，但是它没接那个网关线， 所以说呢，这就破案了，大家如果也想这么接的话呢，就可以按照同样的方法，但是啊，就这两根线要断开，因为这两根线呢是原来啊，用来控制那个 啊， acc 电开关开关机的，如果你接了网关之后呢，这两根线就不用了啊。我再试一下他这个开大灯能不能变暗一些，三二一开，哎，变暗了一点，关 变亮了开，也就是说呢，他这个，呃，通过看线能够读取全车的所有信号的。装好了，再看一下他的这个， 他的这个安卓大屏还带胎压的，比较高级，然后我先点个火吧，先看看胎压界面，这个是装了那个胎压传感器的，里边装胎压传感器的哎，还能显示温度，哎，这个还是挺好的，挺实用的。这个车辆信息在这呢， 看发动机转速也有，哎呦，这车门这个车有点碍事啊，发动机转速，瞬时车速，电池电压，车外温度，行驶里程。 所以说呢，这样接完网线之后啊，就都能和车辆进行通信了，非常的不错。然后刚才呢，把这个改这个屏幕的时候，后面喇叭线没接，我又把后边喇叭线给他接上了，接上了之后呢，他 他现在就获得了四个喇叭了，所以说这个小车呢，又变得完美了一些。好了，那么今天的视频就到这里，再见。 哎，大兄弟刚才又发来贺电了，说了，这么接完网关线之后，那个大屏上的那个挂挂倒挡的时候，那轨迹都有了，之前都没有轨迹，所以说很多意外收获，因为那个轨迹要读取那个网关的信号，然后 读取转向角信号，然后来那个计算屏幕上的那两根线，虽然那根线是假的，但是这不看起来很高级吗？是不是？ ok， 拜拜。

跳进银河游泳，一起把。

安卓的通用接线方法啊，先找到这个安卓的主插头 这里，这是头最粗的黑色线跟最粗的黄色线，黄色线是正极，黑色线是负极，我们黑色接黑色盒子的，黑色接黑色，红色接红色，红色这根红色是通钥匙才有电的，这是 acc 的 盒子的，黑的接黑的，然后红的接红的，然后倒车检测线就是这根红色的旁边这一根线， 第三根黑色开始数，第三根线就是倒车检测线，倒车检测线接我们盒子的白色线，要剪断只能接白色线一根哦， 不能接其他的线啊。然后视频插头，视频插头是插在后摄像头输入口， 后摄像头输入口我们的视频输出就插在后摄像头输入口， 这是已经装好了的。然后左右转向灯、倒车灯、刹车灯的线全部按位置接好就可以了，就直接就可以用了，没有其他的线了。

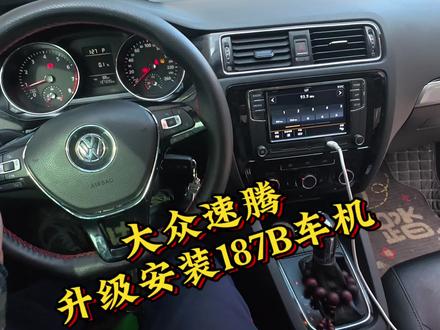

前方踏马来报传来喜讯，大众速腾拆掉原车安装大屏，更换幺八七 b 车机。接下来说下安装方法。先拆下安装大屏，拆下安装大屏的尾线跟协议盒。 原车尾线是小插头，接下来我们安装小转大的转换线，摄像头的视频线接入转换插头，连接到车机。 用工具拆下下护板的三颗固定螺丝，拆下下护板，拔下脚窝灯插头， 拆下 obd 插头，用工具拆下吹脚通风管的两颗固定螺丝。在油门踏板上方是网管模块控制盒。用工具拆下插头外壳。把幺八七 b 两颗数据线接到网管插头的十根二十角， 这两根数据线是有正反的，如果接反了，车辆通电仪表时间与车机时间不同步， 打开示廓灯，车机背光灯不亮也会出现切换倒挡，倒车影像不显示。关闭点火开关，拔出钥匙，车机不自动关机，一直常亮。解决这个问题，只需要把两根数据线调整位置即可。

取出底部胶垫，撬开底部盖板，撬开装饰盖板，拧掉固定螺丝。撬开按键面板，拧掉固定螺丝。撬开按键面板，拔掉连接线， 拧掉 cd 主机固定螺丝。 取出显示屏面框， 取出显示屏，取出 cd 主机，拧掉空调盒子固定螺丝。取出空调盒子，空调盒子装回去，保留 这两个插头长得一样，贴了粉丝胶布，是空调和插头，千万别差错。原车显示平面框，取出卡扣， 卡扣装到我司显示屏面框上，装上两边出风引导管， 原车主机是这样，就使用幺二幺三三高配线材对接原车后视线、电源线、 抗线， 收音机贴线 后排头枕线，后排没有头枕，可以不用接 i u x 线、 usb 线 协议盒，只需要插一头，另外一头不用插。所有线材穿到显示屏位置，显示屏对接电源线、 卡槽，音频线外挂三六零接口协议和抗线协议和只插一头两条黄色 usb。 原车后视线、 收音机天线、 gps 天线、四 g 天线和四 g 天线放在副驾侧面位置。 整理好线材，装上显示屏固定螺丝，贴了黄色胶布的是原车控制面板，插头千万别插错。黑色连接线插好装上原车控制面板， 装上底部装饰板，看看整体效果吧！

后改安卓大屏机的车友看过来，只要你是我这种后改的安卓的大屏机，原车只要有浏览器或者是文件管理器，只需要这个小盒子就可以实现咱们车辆的一个互联。 给大家演示一下啊，它是支持苹果手机，华为手机，还有 oppo 手机，安卓手机都是可以的啊，小米， oppo， vivo 都是可以的。给大家演示一下安卓手机的联系方式啊！上面是第一个是华为苹果安卓，我们点安卓打开手机的无线和蓝牙，它就会自动连接 手机，不是不需要插数据线的啊，自动连接给大家看一下啊，这样就已经连接好了，导航，听音乐，接打电话都是可以的啊， 非常的方便啊，看视频，导航，听音乐，接纳电话都是可以的啊， 反应流畅不卡顿啊，六十寸的一个刷新率，而且也是不影响原车机的任何功能的啊，可以和你原车机进行一个切换，非常的方便，有需要的可以点我的视频左下角咨询客服下单。

什么是解码器协议盒？这个小小的盒子啊，一直在我们原厂升级和副厂的改装当中称为一个焦点的 盒子，这个盒子不是大众的。首先我们说什么叫解码协议，就是为了破解我们原装的这些东西，实现它的功能，叫协议， 也就是说他去读取汽车上的东西，那么这种协议盒呢？就是各个厂家造的，各种各样，什么样的都有，那他的目的是什么呢？这叫从汽车的德系车的这个原理上讲， 我们的汽车这是原装的这台二七五主机，他要在我们的汽车上正常使用，实现所有的功能的话，他就要与这个汽车实现 一个通讯。什么叫通讯？就是跟他这个东西叫网关，是汽车的调度室，也就是说他去协同所有的设备之间的工作，也就是说所有的设备你只要装在车上，就必须得到这个盒子里去报道，这就 叫网关。那么二七五装上以后，他通过网关的连线，也就是两根电缆线连到这个里边以后，让这个盒子就认识了他，从电脑上，从汽车上我们就认识到他了，然后他就开始 履职，他的工作就正常的都可以用了。那么我们装了一个这个安卓大屏，为什么就不不能用？为什么就必须要装这种协议和解码器，就是因为他是不被汽车认识的，也就是说不像二七五这种主机内置了大众人家自己造的这种协议，他是没有的，所以说就得用这个东西去模拟一个 从这个里边套出来的，也就像我们苹果手机越狱的那个意思，越出来一些个信息，然后写在这个盒子里边，通过他出来到这个盒子，这个盒子模拟成类似于像二七五的这种意思，然后到这个网关里面，让网关去实现他最基本的功能。什么叫最基本的功能？就是我们开关钥匙的时候他要关机，打开钥匙的时候他要开 开机。那么为什么副厂的这些主机大家看了吧，不支持单拿音响，不支持在仪表上显示地图，这就是他模拟不出来这么高级的协议了，如果都能模拟，也不存在原厂和副厂的说法了。所以说这个盒子 搭配这些副厂的主机只能实现我们最基本的功能就是开关机，开关钥匙，还有一些就是简单的让多功能方向盘去控制它，也就是这么一点东西，还有倒车影像，剩下其他的功能就是他带什么功能就有什么功能， 那么他呢？跟他就不一样了，原装的这些东西，所有的功能都可以在我们的仪表里面进行显示、调节和设置，这就是原厂和副厂最大的区别，副厂就必须要用这种解码器。

今天我们讲解一下导航的安装，首先这个是电源线，这个是 usb 线， usb 线有两根，插上两个， 这个是倒车线，如果有协议的话，这一头要插协议线，另外一头插协议盒， 另外一头插协议盒，这边插协议线，如果有协议的机型一定要插协议线，这样我们就全部线插好了。这个是 gps 天线，这个是收音机天线，这个是倒车线，这个是 usb 线，这两根都是 usb 线，这个是协议线，这个是电源线， 电源线我们数过来，黑色数过来，第三根一二三，黑色数过来，第三根一二三，这个是倒车检测线，跟我们这边的摄像头的线接一起并上去就可以。 我们倒车这个摄像头的倒车延长线，我们接在黑色数过去，第三根电源线上面的黑色数过去，第三根一二三，这一根并上去就可以， 我皮并上去。接好了之后我们这个摄像头后面还有一根线，这个是接倒车灯，如果 挂倒挡不切换的话要接这一根倒车灯，后面要接倒车灯，这个搭铁，搭铁可搭可不搭。首先我们有协议的车型的话，我们要点到车载设置点，工厂设置，再点右上角系统设置点，工厂设置 零七五五，飞利浦的密码是零七五五，点确定。然后选到下面 c n 车型设置，再点 c n 车型设置， 如果协议和是睿智城的话，我们选择睿智城，然后车型的话根据自身的车型来选择，我们有方控的车型的话没有协议，有方控的车型的话，我们 点着点应用，再点防控学习点开始学习，首先选择音量加，有防控的话，你长按音量加或者短按音量加，开始学习 这台车没有防控倒车设置，像这种飞利浦的倒车设置的话，是长按屏幕下面跳出一个汽车图标， 这样可以选倒车指示，上面常规的话是 a h d 七二零二十五和 c v， b， s， n， t， c 和 a h d 幺零二五可以随便选来切换摄像头的格式，匹配摄像头。

这个是我们自己开发的一个新的洗衣盒，装了这个洗衣盒之后就可以实现我们所宣传的七大创新功能，今天教大家来怎么样安装这个洗衣盒。第一步，把左边这个盖板敲开，第二步我们把厨房打开，把这个面板抠开啊也简单。第三步，出风口敲开，第四步， 拆开这个一键启动的面板。第五步，拆掉空调的面板，拔掉这两个插头， 再拆掉这个提起来这个，然后把它横在这个位置，再拆掉这四个螺丝， 然后再取出这个储物盒，首先拆掉这个 usb 口，这个 usb 口大家注意一下，他不是硬拔的啊，这里我们上下掰一下， usb 口就会掉出来，另外这个插 插头就是大力不起劲，拔掉原来的协议盒，将我们新的协议盒这两个插头与空调面板按键插头进行一个转接，然后这一端与刚刚拔下的那个插头进行对插，然后我们开始复原， 特别注意一下这个位置背面有两个插头，这个位置背面有一个插头要插上去，另外的话就是这个背面的白色管子一定要插好。按照这个盒子之后，我们的软件一定要升级到七月十二号之后的一个软件，然后我们打开设置，点击工厂设置 密码三三六八，点击确定，然后这里面有个车型选择，我们把它协议和公司选择六六零六等于雅阁十六六零六即可。盒子已经安装完毕，下面给大家来展示一下七大创新的一个功能，第一个，声控空调小方，我要增大风量，好的，马上为您增加所风量。第二个，仪表 上锁手刹档位 胜于里程车速的话，跑起来就会有第三个亮度同步。第四个，倒车延时显示，首先我们要在车辆信息里面进行设置，我们把倒车延时设置改成车速起来结束倒车。然后我们回到主界面，我们现在挂入倒挡， 再挂入低档，画面是不会消失，这个时候我们车速超过十五码，画面自动。 第五个，空调界面的优化，整个空调界面看起来会比原来漂亮很多。 第六个手势命令双子往下滑，一键返回。第七个，方向盘的重新定义，末的键短按变成一键静音，再按一下恢复一键静音，这个键变成返回，长按唤醒声控。

高佩戴协议和车型首先在联网状态下打开车载设置，工厂设置，输入密码八八八八车型选择，根据协议和品牌结合车型年份进行选择设置。

早上十点三十八分，阿露找我们安装我们的 redmi 大 屏，十二点八寸，外加了我们的高清摄像头，三六零解一盒，能够让阿露打倒退摄像头的时候，轨迹摆线，奔驰出风口。别人都已经在安装了，你们还在犹豫什么？ 仪表台是没亮故障码的，开机都好慢呐，你们的车还在用着这样的主板吗？让我给你安排一台 red 大 屏，原车倒退摄像头，没有鬼机，摆线干他就完了， 退休吧你兄弟，把旧的线材给裁一下，这些都没用到，直接安排我们的上去。
