汇川变频器4-20ma控制参数设置

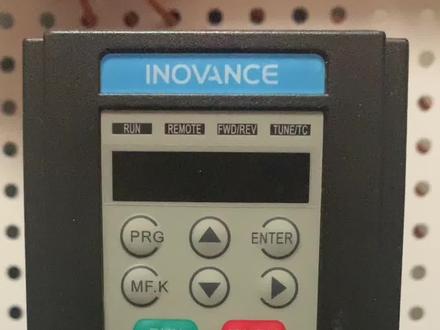

今天我就一个会穿电瓶机给大家演示一下加减加减速时间的参数，一个是加速度时间参数和一个减速的时间参数，这两个参数有什么用呢？ 哈喽，各位老铁大家好，今天给大家介绍一下变频器中的两个重要参数，这就是在我们调试电机的时候，根据电机它启动和停机时间的长短来设置的， 加速时间射的长，那么电机就会启动的慢，从启动到正常运行的速时间就比较长，所以它启动的时间比较慢，加速的时间如果射的短的话，那么电机启动的快，但是它启动的快就会容易引起那个过电流， 不适合在频繁启动场合。而减速度呢？减速度时间如果射的长， 点击就会停止的比较缓慢，冲击就比较少，屏冲击比较小，减速的时间如果射的过短的话，冲击会大，在停机的过程中也会容易出现那个过压的情况。 今天我就一个不穿变频器给大家演示一下加减加减速时间的参数。我们首先找到这个 prt 键，按一下会显示 f 零 f 零这个参数组，然后我们找到 f 零杠十七这一个是加速度时间的设置， 这个加速时间我们现在设置的是零点五秒，之前我们是之前这个默认值是厂家设置的是二秒，为什么要调整零点五秒呢？我们这个是属于物流行业， 在快递分拣的行业，当这个设备休眠的时候，第一个快件到来的时候，第二个有一个皮带，他不能够及时启动，导致这个快件不能分拣，所以我们 就把这个加速的时间调小了，有两秒改成零点五秒，这样就可以保证这个快递在到达这个皮带机的时候，皮带机能够及时启动，避免它错分或者是回流。今天我们 演示一下怎么改回零点两秒这样调这单数调完之后按照 set 键跟着键就好了， 按完这个摁的键之后，然后直接碰到下一个参数 f 零杠幺八，他就是个减速度时间参数，减速度时间还 十二点零，默认了我们就没有改，然后我们再按分类键到下一个参数，所以这个回穿的变频器它的一个加速度时间参数就是 f 十七， f 零杠十七，减速度时间参数就是 f 零杠十八。 嗯，变频器的加减速时间参数的设置就给大家演示到这里，好，谢谢大家。

今天我们调一个会穿变频器配合控制器，需要调哪几个参数？一共需要调四个参数。我们先找到菜单键，找到 f 五组参数 f 五点零二 找到三十八确认三十八是所有故障，找到 f 六度参数 f 六点幺，零， 确认改成一，一是自由停车，确认找到 f 零， f 零点二，确认改成一，一是端子启动，确认找到 f 零点，三，确认改成二，二是 ir 一频率给定，一共调四个参数。

啊啊。

大家好，我是魏亚勇，今天继续给大家分享汇川变频器在锥形电机提升这一块的应用与调试。这个变频器是汇川变频器， cs 三百是一千瓦， 然后旁边这个是自动电阻，适配的电机是一点五千瓦。南京特种进入调试界面 pr 机，这个是功能选择键， 进入之后先找到其中机构选择，然后咱们是起升电机 a 零零八这个数据 进入把它调为零，是起升，确定好之后返回找到 b 四零零这一个数据是呃加减速时间，这个是加速 b 四零零， 找到是锥形电机加速，咱们把这个时间 调成两秒比四点零一，这一个是减速时间，进入继续把它调为两秒锥形电机，然后在下一步是咱这个设置，是两个档位，两档位选择这个多段数在 b 五零零这里边，进入之后 这一个一段数，咱把它设置为二十赫兹提升二段数比五点零一，这个进入二段数就是设置为五十满数。然后再下一步是找到 bf 零四这一个参数，这个是，呃段子控制和面板控制， 这一个进入找到 bf 零四，然后把它改为一，就改为段子控制了。 减速停车方式已经调试好，下面咱们演示一下运行效果，这个是一段速电机，打开现在加速慢速停车， 下一步设置自由停车，进入找到 b 四点零三这一个数值，参数设置为二，选择之后就是自由停车，点击打开加速停车，自由停车这一种比较快， 会穿 cs 三百系列调试参数我放在了视频的结尾，大家如果有需要的话加个关注。

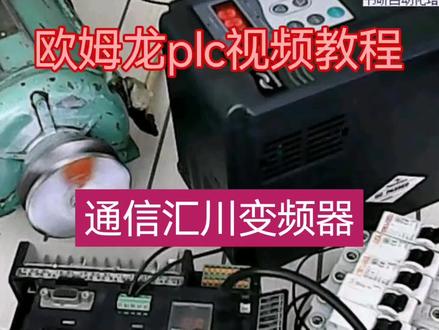

大家好，这节我们来学习一下欧龙 c p h p l c 通信控制汇春变频器，那这里呢是用的汇春的这个 m d r 八零， 那我们采用什么呢？采用这个 modbos rto 的方式来注意一下，这里呢不是这个自由协议啊，我们采用 modbosrrto， 就是欧姆龙 cpeh 简易 modbox 的方式呢，来通信控制或者灭鸣器， 那我们实现什么呢？实现对变频器的这个启停控制，那么就是正转控制，正转运行，反转运行，那么包括这个点动啊，点动正转，点动反转，那么以及停停止这个控制 以及频率的这个给定，那么以及频率的这个读取，从我们这里读取变频器的实时输出频率，这些都是我们实际应用当中非常常用的，也就是非常重要的，那么肯定会用到这个正准运行啊，反转运行啊，就是变频器， 他什么时候 say spark 这种协议呢？也是可以这个操作的。好，我们看一下包含的这个内容。第一个那么硬件接线，这个硬件接线呢肯定是非常重要的，我们只有在硬件基础上啊，才可以做对他的进行编程啊，或者是参数设置啊。 那么第一个欧舞龙的 plc 的这个接线，欧龙 plc 呢，这边我们就涉及到这个供电，他是二十四伏供电，然后呢输入的接法，我们这里接了五个这个单匹的空气开关，那么输出，虽然我们没有接这个输出，这个节点呢，我们会讲一下，如果接这个继电器，那么怎么来这个连接， 这个都是非常重要的，那我们在实际应用当中肯定会涉及到那么输入输出这个接线，那么 plc 与这个变频器之间的这个连线，因为我们采用通信的方式啊，所以呢只需要把它通信连接就可以了，然后变频 器本身就是汇成变频器本身的这个接线，那么它涉及到这个供电，然后呢电机连接与 plc 的这个通信连接， 这里我们要说明一下，那么欧盟的 c p h 我们使用它呢， c p e w 这个 c r f 幺幺这个四八五这个通信卡， 四八五的通行卡呢，那我们要把它背面它这个拨码开关呢进行这个设置，但是呢它初始这个设置呢就是这样一个设置啊，就是背面的拨码开关，第四个 dip 四设置成 off， 其他的这个一二三四比一二的一二三五六都设置为啊，注意下，且后面的这个拨码开关呢， 这开关呢就需要把这个就说我们没装的时候呢，就来这个调节一下，或者说你拆下来，如果不确定的话呢，把它拆下来看一下，后面就可以看到这几个这个小宝马，就把它这个 dip 四 boy off， 其他 boy on 就可以了。 那么首先我们在这个实物上面呢做一个这个接线的讲解，后面我们用 c a d 图纸啊画了一个这个详细的接线图，我们做一个这个更详细的这个说明，大家一个可以参照我们硬件的这个接线呢，就是在实物上面的一个接线讲解，也可以参照我们 c a d 的图纸 来这个配线，那么里面呢会涉及到这个欧姆龙的 plc 的这个详细的接线，那么汇成变频器的这个接线，那么 plc 变频器之间， 那么他这个通信连接变频器这一端的这个通信端子在哪里？那么 c p e c p e w c r f 幺幺这个四八五通信卡，那么他的对应关系就是四八五的正，还有四八五的负，他是怎么一个对应呢？ 那么硬件线接好以后呢？那我们就需要对变频器注意一下，对变频器的这相关参数进行设定，那么怎么设定呢？就这里就涉及到我们这个控制面板的一个使用，就是变频器的控 面板的使用，那么这些参数怎么找到它，它这个数组的分类啊？那比如这个 p 零 p 一，它这个参数数组找到以后呢？怎么把这参数写入，写入以后呢？那么我们 怎么就说来控制他，那么控制他就涉及到这个通信数据啊，数据格式啊，就他这个通信的 modbus 通信的格式，他对应的地址，你比如让他运转他的地址是哪个？ 那么对于他的频率的改变的地址是什么？那么读变频器的频率，读他的电流电压呢？那么这个地址呢？又是哪里呢？这里呢我们做一个这个说明， 那么变频器这一端这个参数设置好以后呢，实际上就具备了 p l c 对这个变频器的通信控制，那么下面呢，我们就可以来编写这个 p l c 的程序，那 p l c 的程序呢？编写程序之前呢，首先我们要对它这个通信的相关设定，第一个电脑与 p c 的连接，第二个 plc 与变频器的这个通行连接，那么设置好以后呢，我们就可以对这个程序啊进行编写，那么编写什么程序呢？第一个编写他那个正转运行程序啊，正转运行，那么反转运行， 那么反转运行程序，那么停止，程序怎么把停下来，那么频率的这个怎么复制？就频率怎么发送，然后呢频率增大减少这个控制程序，那么频率的这个范围的设置就是保护程序，那么同样点动那个震转，点动的反转那个控制， 那变频器的这个输出频率的这个读取这些呢？程序怎么来编写，就怎么把它发送出去，我们实现对这个变频器的控制， 然后程序编辑好以后呢，那我们就把程序啊下载到 p l c 里面，下载到 p l c 里面，那我们实际来验证一下，实际来看一下 p l c 能不能通信，通信这个控制这个 变频器能不能设定他的频率值，就是我们能不能改变变频器的这个当前设定这个频率啊？那能不能实现他这个运转控制啊？正转呢？反转呢？以及点动这个正转，点动反转， 那么频率的增大后与调节，以及我们这个设置这个频率的保护啊，是不是起作用了？那么点动的正反转频率的读取， 那我们实物操作呢？我们验证一下我们这个程序啊，实际上我们肯定是能够实现啊，肯定能够实现我们这个各种这个通行的控制，这个呢就是我们这一讲的这个需要讲解的内容，那么下面我们来看一下我们实际用到的硬件元器件。
