在电动设计的时候，我们常常在芯片的电源银角会就近的放一个一百纳法的电容，今天就来和大家 分享一下这个一百纳法电容的作用，以及为什么是一百纳法，而不是其他溶值的这个电容。首先我们芯片电源银角放置的这个电容，我们一般称之为旁路电容，也有称为去偶电容的，因为这个电容作用比较多，所以 为庞度电容或者去偶电容都是可以的啊，我这里站起来称他为庞度电容，那么这个电容有什么作用呢？首先就是滤除电源上的高频噪声，因为我们给芯片供电的这个电源平面 是夹杂了很多噪声的，如果我们没有加这个庞诺电容直接供给我们芯片的话，有可能使我们芯片工作异常。如果我们这个芯片的电源银角放了一个呃庞诺电容的话，这个电源平面上的高频噪声就一定程度的被滤除了， 给到我们芯片的这个电源就是相对于比较干净的这个直流电压。第二个作用的话就是储能，比如我这个芯片有一个推碗输出的这个 io 口，它连接的是一个复载电容，当我们上面的摸索管导通的时候，我们就需要通过这个 vd 机给我们这个复载电容进行供电， 那么这个电流哪里来呢？如果我们芯片电源银角没有加这个庞度电容，那么我们这个电流是从远处的电源平面来， 这就有可能使我们电源平面产生噪声，或者导致我们电压波动，因为我们这个电容损失充电的电流是比较大的，当 我们芯片电源银角加了一个庞度电容之后，当给我们这个负载电容进行充电的时候，啊，这个我们这个庞度电容率先提供这个电流，就不需要从远处的电源平面来提供这个电流， 就是在一定程度上减小了对我们这个电源平面的干扰。第三个作用的话就是减小我们这个高频信号的这个回流路径。大家都知道我们这个电流是一个闭合的，就是有电流输出的地方，他肯定是有电流输入的，如 如果我们这个推碗输出的这里输出的是一个快速变换的一个信号，那么他的电流也是一个快速变换的信号。如果我们芯片 电源银角有这么一个庞度电容的话，我们这个呃快速变换的这个电流信号就通过我们这个庞度电容形成了一个比较小的闭合路径。如果我们这个芯片电源银角没有庞度电容，我们这个快速交变的这个电流型号就要从别的 地方进行一个回流，那么就导致我们这个信号的回流路径比较大，他就很容易产生辐射干扰到其他器件芯片 电源阴角。庞度电容为什么常常是百纳法而不是十纳法或者 uv 法呢？首先我们看一下这个电容的一个等效电路，它是由一个电阻加电杆加一个理想的电容串联而成的， 这个电容的他的等效阻抗的话，大家可以看一下，其中我迷感的话是等于二排 f， 这个 f 就是通过电容的这个信号的频率， 根据上面电容的这个阻抗表达是我们可以知道，呃，如果有一个信号，他的频率是 f 零，呃，使得我们这个电容的阻抗是一个纯电阻，这个时时候我们这电容的阻抗是最小的，这个 f 零的话，我们就称之为电容的邪正频率。当频率大于 f 零的时候，电容呈现感性， 当频率小于 f 零的时候，电容呈现荣幸。呃，电容当做高频率波或者回路的时候啊，应该工作在荣幸的条件下，因为我们这个电 性感是对高频信号有阻碍作用的，也就是我们这个信号的频率应当小于我们电容的斜震频率 f 零。 下面我们来看一下某个厂商这个贴片陶瓷电容的这个等销串联电阻和频率的关系。呃，这个是十大法的，他的写真频率的话，大家可以看到是六十兆合资，当频率小于这个写真频率的时候呈现荣幸，当平大于这个呃写真频率的时候呈现感性， 这个是一百那法时候的这个曲线，大家可以看到他的这个写正频率大概是十五兆赫字，这个是一位法师这个曲线， 这个斜震频率大概是四兆赫兹，因为我们常用的数字芯片的话，他的信号频率基本上都是在十兆赫兹以下，所以我们电源上的干扰或者其自身产生的干扰信号的话，大概也是在这个范围。所以我们芯片电源音角常用的电容经验值一般就 就是一百纳法，这个一百纳法就是进行绿波或者信号回流。呃，然后的话，如果芯片信号频率比较高，我们可以选择容值稍微小一点的这个电容，电容容值和频率关系的话，我们可以参考下面这个表。 芯片电源银角的这个电容的位置的话，我们有几个需要注意的地方，第一个的话就是尽可能靠近我们芯片的这个电源银角，不要放的太远了。第二个的话就是芯片每个电源银角都要有这么一个庞度电容。 第三个的话就是多电容并联的时候，容之小的越要靠近我们这个芯片的电源银角，比如我一百纳法和十纳法的这个电容并联，我十纳法的这个电容要更加的靠近我们这个芯片电源银角。今天的分享就在这里，谢谢大家。

呃，好，各位同学，大家好啊，我今天来给大家讲一下这个开关电源芯片 f b 引脚对地接电容，它的话呢就会造成输出电压诊断啊，好吧， 你看我前面的话呢，做了一个视频啊，我讲这个数控电源方案总结啊，数控电压源，你看 我们现在的话呢，这个右下角这个图三呐，他的话呢，就是一个数控电压源啊， 这个 v o 通过这个 r 一 和 r 二分压以后来设置这个 v o 的 大小，然后紧接着的话呢，我用单片机的一个 i o 口啊，我打个比方，比如说用 p a 二， 它的话呢产生 pwm 波，嗯，这个 pwm 波的话呢，通过这个 r 四和 c e 进行 rcd 通滤波以后的话呢，金额的话呢，来改变这个 v o 的 大小啊，这个 pwm 播的话呢，占空比越高，这个输出电压的话呢就越低，好吧，好。然后啊，我在这个一一问的的话呢，看到就有人在提问了啊， 他的话呢，他就准备用这个 w d 幺零七二二这样一个芯片的话呢，来做一个这样的一个数控电压源， 它的话呢，做这个数控电压源，你看它这个 f b 引脚的话呢，用两个电阻分压，然后紧接着的话呢， 它这个 r 九和 c 十六形成一个 r c d 通，这个 r 十和 c 十七又形成一个 r c d 通， 然后紧接着的话呢，通过一个二十一是一个零欧姆的电阻，然后截到这个 f b 引脚，他现在的话呢，就发现一个非常严重的问题啊，就说的话呢，这个芯片呢， 他的这个输出电压的话呢，文波可以到两百毫伏啊， 然后紧接着的话呢，他后来的话呢，他后来的话呢就更换了一个 t l v 六个五六八，就是这个德州仪器的， 他把这个德州仪器的这个芯片买回来以后，因为这两个芯片是角对角可以替换的，他把这个 t l v 六个五六八换上去以后发现的话呢，他的文波的话呢？还是零点二伏啊？ 他甚至怀疑的话呢，是不是买就是的话呢？呃，买错了芯片或是买到假货了啊？ 好吧，其实的话呢，他后来啊，他后来的话呢，就说他如果是把这个二十一 把这个电阻，这个二十一的话呢是一个零欧姆的电阻，它如果把这个二十一去掉，那么这个芯片它就输出正常，这个时候的文波是二十个毫伏，这就是正常现象啊， 如果把二十一加上文波是两百毫伏，把二十一去掉，文波的话呢是这个，呃，一个是两百，一个是个十啊，那么这是什么原因造成的呢？他造成的一个原因的话呢？ 我讲一下他造成的原因是什么啊？好，就是因为啊， 就是因为的话呢，你看这个 f b 从这个 f b 引角进来以后的话呢，是一个误差放大器， 这个 f b 引角刚好是这个误差放大器的这个反向输入端，那么它这个 f b 引角它是一个零欧姆的电阻，就是二十一是一个零欧姆的电阻，然后紧接着的话呢就是一个电容，这个电容的大小是多少呢？ 他是这个六百八十匹法啊，他的话呢一个六百八十匹法的电容，如果贴上这个二十一相对相当于的话呢，在这个内部的这个误差放大器的反向数端 接了一个与 g n d 之间接了一个六百八十匹瓦的电容，那么这个六百八十匹瓦的电容的话呢，就造成了内部的这个误差放大器它自己整荡好吧， 包括的话呢，你看这个 t l v 六个五六八，德州仪器的它的 f b 引角，它也是截到了这个误差放大器的反向数端，好吧，所以的话呢，就造成了造成了的话呢，这样一个非常严重的后果啊，好， 然后啊，这真的是小孩没娘啊，说来话长啊，好，我们这个运算放大器，我们这个运算放大器的话呢， 非常容易刺激整荡，这个运算放大器刺激整荡的一个最主要的原因的话呢，就是啊， 我们这个我们现在这个运算放大器它非常容易自己整荡，它自己整荡的原因一个最主要的原因就是你这个反向数端，如果你的你把这个反向数端和基根地之间结上一个电容，那么的话呢， 即使的话那是皮阀机的电容，也容易造成这个运散放大器自己整荡，好吧，所以的话呢，运散放大器的反向速断和继任地之间绝对不允许的话呢接电容， 甚至啊有的时候比如说我们设计 pcb 的 时候，这个反向树端和基根地之间它的话呢会产生一个寄生电容，这个寄生电容的话呢，都有可能造成这个运算法来及自己诊断，好吧，这是第一个， 所以我们有的时候在设计 pcb 的 时候的话呢，我们就需就可以的话呢，把这个就就在放置器间的时候，让 f b 引角覆盖的面积越小越好，这是第一个啊，第二个的话呢，我们还可以的话呢，把这个 f b 引角的话呢， 这个进行挖空啊，一挖到底，如果有多层的话，一挖到底，这样的话呢， 一方面绝对不允许在反向数单和基根地之间结电容。第二个的话呢，再就是把这个反向数单和基根地之间的这个呃寄生电容， 也把把它这个寄生电容产生的土壤也把它铲除掉。好吧，这是第一个，第二个的话呢，就这个运算放大器的输出端和 g n d 之间的话呢，可以接电容，但这个电容的话呢，不能够过大，一般的话呢，别说一百匹法 以内啊，就是的话呢，一百匹法以内没问题，如果是稍微大一点的话呢，它也容易造成这个预算放大器自己整的啊，所以的话呢， 所以的话呢，你看这个人呐，他现在最主要的原因就是这个 f b 引角通过一个零欧姆的电阻，然后通过这个 c 十七结地了啊， 那么的话呢，它其实这个方法很简单，直接把这个 c 十七去掉即可啊，或者是二十一的话呢，不要用零欧姆的电阻，比如说你用一个一 ko 啊，用一个两 ko 啊，用一个三点三 ko 啊， 甚至的话呢，你用一个一百欧，两百欧，这个的话呢，呃，四百七十欧，五百七，五百一十欧都可以啊，你如果是二十一用零欧，那么就相当于是把它的 f b 引角直接的话呢，通过 c 十七到 d， 就相当于是把这个内部的这个误差放大器的反向竖端接了一个对地电容，造成了这个误差放大器的自激振荡，好吧， 这个的话呢，就是这个问题的根源所在，好， 那么那么的话呢，我们这个，我们这个开关电源的，好， 接下来我们就再来看啊，你看 o p a 三五零，这个 o p a 三五零是一个特例啊，像我们普通的这个运算放大器的反向速端与 g n d 之间， 你的话呢，截一个十匹法，它都自己整当，但是 o p k 三五零的话呢，它甚至可以直接到一百个缪法，两百个缪法都不，不成，不在话下啊， o p k 三五零是特制的，嗯， 那么的话呢，接下来问题就又来了啊，是不是所有的这个开关电源的 f b 引脚与基根地之间都不能够接电容呢？这个的话呢，要，要要看情况啊， 比如说，比如说我们现在这张换灯片就是一个 l m 的 话呢，二五九六这个 m 这个 l m 二五九六它的这个 f b 引脚， 这个 f b 引脚进来以后，它的这个内部的这个误差，它是截到了这个误差放大器的铜像素端，好吧，那么这个时候你如果在，在， 如果你在 f b 引脚给它截上一个六百八十匹法的电容，问一点问题都没有啊，这个铜像素端与 g n d 之间，你接电容接一百纳法，嗯， 这个的话呢，一冇法都没有问题啊，重点的话呢，就是这个反向阻断一定要特别注意啊，好， 一定要特别小心，你看我们这个右下角，就是这个 x l 的 话呢，四零幺五， 这个 xf 四零幺五，它的这个内部的这个 f b 引角是截到这个误差放大器的反向数端，所以的话呢， xf 四零幺五的 f b 引角绝对不能够截对地电容啊。好吧， 那么图哪，这一种 f b 引角是截的误差放大器的同向数端， 可以的话呢，截对地电容以外，其他的可不可以呢？还有第二种情况就是 cot 架构啊，我们这个 cot 架构，这个 f b 引脚进来以后的话呢， 它的话呢，这个时候就是一个电压比较器，它的话呢？额，不是误差放大器。 那么这个时候的话呢，你在 f b 引脚与基根地之间接电容没有任何问题啊，因为的话呢，它是电压比较气，所以有两种情况，这个 f b 引脚与基根地之间是可以接电容的啊，一种情况的话呢，就是这个 c o t 架构。第二种情况就是这个 f b 引角，它的内部的话呢，是截到误差放大器的同向数端，然后如果啊这个 f b 引角， 它的话呢，是截了这个误差放大器的反向数端的话，是绝对不允许在 f b 引角与 g n d 之间截电容的啊，好 啊，我不知道我讲清楚了没有啊？然后我们再来讲一个比较有意思的地方啊， 你看我们这张幻能片的话呢，是一个光电日极管，那么你现在的话呢，这个光电日极管，你为什么截一个对地电容呢？哈哈，好吧，你看现在有一个光电日极管，你这个光电日极管为什么截了一个对地电容呢？ 你这个光电二极管是要截到运算放大器的反向数端呢？你为什么的话呢？这个时候截一个对地电容呢？ c p d。 那 我给你解释一下，这个 c p d 不是 我们给他截的啊，也他的话呢，这个 c p d 的 话呢，是这个光电二极管的继他，他的寄生电容也叫做接电容啊，他的话呢叫做接电容。 那么正是因为的话呢，这个光电二极管他他的话呢，就是相当是买一送二啊，你买这个光电二极管，他给你一个光电二极管，还送给你一个 这个的话呢，寄生电容，另外还给你的话呢，送一个寄生电阻，这个寄生电阻的话呢，无伤大雅，最主要就是他送给你的这个寄生电容 容易造成这个运转放大器自己整当，那么我们有什么办法呢？我们其实可以在这个反馈电阻 r f 上面给他的话呢，并上一个的话呢，这个叫做补偿电容，通过这个补偿电容的话呢，我们的话呢，也可以的话呢， 防止它，防止这个运上方呢去刺激整道啊。所以这个光电二极管的反向柱端的对地电容 不是我们人为的啊，不是我们人为添加的，也不是由于 pcb 走线产生的寄生电容，而是这个光电二极管它从良胎里面买一送二送给你的啊，你不要都不行啊。 接下来我们再来看这张换灯片啊，你看这张换灯片的话呢，这张换灯片 好，有人的话呢，就是请教这个运放电路的作用啊，他的话呢，这个电路是拆的，别人的电路就是相当是抄板啊，他就的话呢，拿了一个这个万用表，然后抄板啊， 抄版的话呢，也没有抄明白啊，你看一般的话呢，这个铁片电容也不知道电容量，他这个时候 c 六七就用一个一百纳法来代替啊， 那么这个时候他的话呢，就会发现这个电路的话呢，运工作，工作不了，工作不了的原因就是由于啊， 你看的话呢，前面这个电容他就是一个电压跟水器，然后的话呢，在这个电压跟水器截了一个 c 六十七到 d， 就 相当于是在他的反向竖端截了一个一百拉法的电容到 d 啊，你这个电容啊，你给他截个十匹法，他都要浑身颤抖。你现在的话呢，艺高人胆大，初生牛犊不怕虎， 你直接给他一个一百纳法那，那的话呢，前面这个预算放大器他都要抖的飞起，好吧，所以的话呢，把这个 c 六器把去掉，然后把 c 六器去掉以后，紧接着的话呢， 他这个就就相当于是一个加法电路啊，电瓶台升电路，电瓶台升电路啊，就说就说的话呢， 本来是一个竞选交流电，那么你现在的话呢，在这个竞选交流电上面给它叠加一个两点五伏的这个直流， 叠加这个两点五伏的直流以后，让它整体的在零轴以上，那么的话呢，就可以送到 a、 d、 c 进行采集了啊，好吧，所以啊，那不要不我就今天就讲成这样吧，希望对大家有帮助啊，如果觉得有帮助的话，那就给我点个关注。嗯，好， 我前面讲的这些内容的话呢，你们直接可以搜数控电源方案总结是吧？然后的话呢，运放自己整档的原因好， 包括的话呢，你看 cot 架构的降压芯片，包括深入讲解光电二极管放大电路。嗯，好， 那行吧，那要不我今天就讲到这样吧，希望对大家有帮助啊，如果觉得有帮助就给我点个关注。嗯，好，拜拜。拜拜。

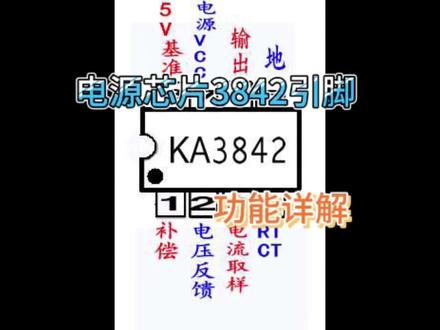

电源三八四芯片的引脚功能详解首先我们先了解一下三八四芯片的引脚顺序， 在集成块上找到一个圆点或者一个豁口，逆时针数分别是一二三四五六七八角顺序排列，其中一角为 k， 三八四二的 com 灯是补伤引脚，主要作用是误差放大器输出，用于环路补伤。 二角为 vfb， 是电压反馈的意思，主要作用是电压放大器的反向输入，通常通过电阻分压器连接到开关电源的输出。 三角为哀，伸手为电流采样单口，此单口的信号是一个电压正比于电感电流的信号， pwm 产生电路使用此信号来终止输出开关的导通。 四角为是二 t， ct 是整档器的定时档，通过二 t 电阻连接至八角的参考电压 电容。 ct 连接至 d， 通过主云连接的参数来调节 pwm 信号的震荡频率。开关电源正常在五十千赫兹左右。 五角为基因地结地端，内部电路通过五角结地形成回路。 六角为 output 输出，单驱动外部的木石管的三 g， 通过这个信号驱动外部的功率器件的开后关。 七角为 vcc 为主电源的输入，用于提供该芯片运行的电源。电压正常为十六伏左右，电压低于十伏，芯片停止工作。 八角 v r、 e、 f。 该芯片的机菌电压输出呢？正常为五伏。一双星星，仅供参考，谢谢观看。

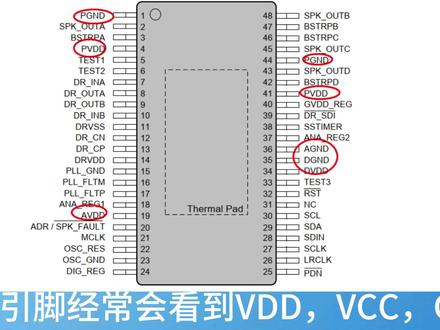

芯片的引脚经常会看到 v， d， d， v， c， c， g and d 前面带 p， a， d 类的字母，都什么含义呢？像 p， v， d， d， p， g and d 可以 理解主供电电源， d， f 和阿克可以理解为模拟电源合 d， d， v， d， d 和 d， g and d 对 应数字电源合 d。 有 的还会出现多路供电，供电的时候可以使用多电源供电，也可以使用单电源供电。 多路电源供电的时候，在每个引脚并连电容处理零点 e， u， f 电容尽量靠近芯片电源引脚。当使用单电源供电时，可以在电路中串入磁珠或者电感，降低高频噪声。 后面再接二 c， d 通滤波器。考虑到模拟电源的工作电流，一般不串联太大的电阻，最后将模拟的和数字的采用单点接地。
