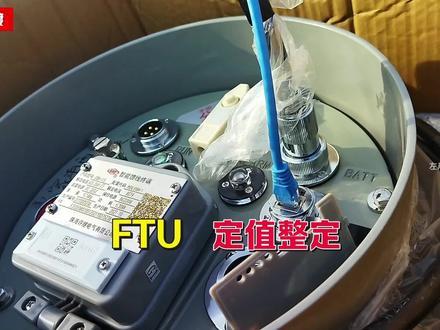

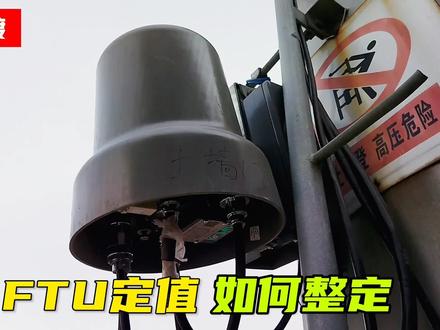

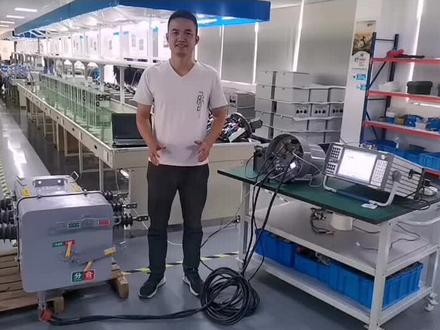

电线杆上的这种智能窥线终端如何进行定制整定呢? 智能窥线终端也就是我们通常所说的 ftu, 它是用来控制电线杆上的这些高压大开关的,也可以说 ftu 就是这些大开关的大脑。 要实现对 ft 六定值的整定,首先我们需要在设备投入运行之前计算出相关的定值来。定值的计算需要根据开关需要设置的保护类型进行逐一计算。 高压开关所具有的保护功能一般会应对相间短路故障的。相间过流保护分为过流一段、过流二段和过流三段保护,也有的会具有应对单相接地故障的零续保护,一般具有零续一段保护和 零序二段保护,当然了,有的也具有小电流保护功能,通过零序电压定制的设定实现接地故障的确认。 以上无论是相间的过流保护还是零序保护以及小电流保护,都是通过人工计算得到定值的方式输入 ft 六来实现的。 定制的获得需要有专业的人员来进行计算,计算的时候不单需要这台开关下方整个线路的诸如类型、长度、粗细等参数,而且还需要线路所接待的诸如变压器容量,特别是接待的容量最大的变压器的容量参数信息。 当然了,单单对于接待单一客户变压器的用于分解功能的高压开关来说,定值的计算相对需要的参数量比较少,难度 低。但是对于安装在线路中间的大开关来说,所需要的线路参数量非常的大,无论是计算的难度还是计算得到结果的准确性都是需要非常严谨的 定制计算完成之后,在现场调试的阶段就需要用笔记本电脑与 ftu 建立通信联系,在终端的下方有专门用于连接笔记本的以太网口或者维护串形接口。 在定值整定之前,我们需要特别注意,要将面板上面的 s 为压板退出,方可进行下一步操作。 在维护软件的界面,可以根据开关的类型选择好分界开关或者是分段开关,投入相关的保护告警或者出口。接下来就是要进行定值输入了, 一般的开关都是具有相见过流保护功能的,所以最先需要对此定值进行输入。一般在维护软件的界面选择定值,然后选择过流一二、三段定值及相关的延时进行输入,然后完成下发和固化操作。 如果高压开关需要零续保护或者小电流保护,同样也是在维护软件的界面选择定值,然后选择相应的零续保护或者是零续电压定值接地故障确认的时间进行整定, 最后完成下发和固化操作。定值录入完毕之后,最后要记得一定要将 f a 压板进行投入。

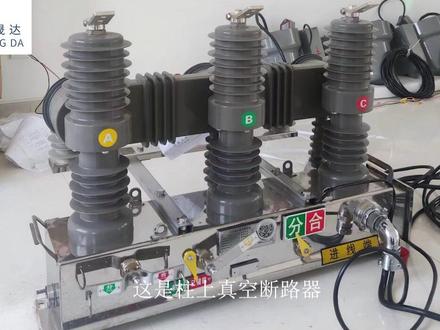

大家好,欢迎观看河南盛达关于配电自动化的视频,这里有储钢管杆,杆上安装着柱上开关 ftu, 下面来跟大家简单介绍下 ftu。 这里的 f t u 中文名称是智能窥陷终端 f t u 与户外开关、柱上开关组成成套设备, 安装于时间符溃陷主干线或大分支线上,对复合开关、分段器、环网联络开关等开关 进行监控与遥控动作,可能够根据设置的技术参数和变电站保护参数相配合,也可根据需要远程进行分合闸操作,实现自动切除相间短路故障和单相接的故障。下面是 接线图介绍。一号航插为交流电源接口,采用四芯屏蔽线,它与上方电压互感器二次侧相连,为终端供电。二号航插为直流电源接口,与外侧直流二十四伏电源五号相连,作为终端后背电源。 三号横插为电流输入接口,一般采用六星屏蔽线,它与开关内置的电流互感器相连。四号横插为控制信号接口,它与开关分合闸处航空插头相连,用来控制开关分合。 这是技术人员正在进行设备的调试。这是柱上真空断路器。这是茂氏 f t u 实物图。这是香式 f t u 实物图, 施工人员正在现场安装。

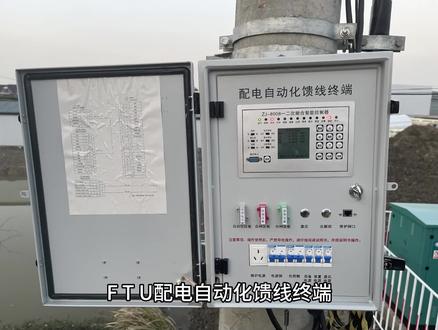

ftu 配电自动化窥陷终端配电开关监控中端,简称 ftu, 俗称电力开门狗或分界开关控制器,具有四遥功能及遥控遥测遥信遥调故障检测功能,并与配电自动化主战通信, 提供配电系统运行情况和各种参数及监测控制所需信息,包括开关状态电能参数镶嵌故障接地故障以及故障时的参数,并执行配电主站下发的命令, 对配电设备进行调节和控制,实现故障定位故障隔离和非故障区域快速恢复供电等功能。

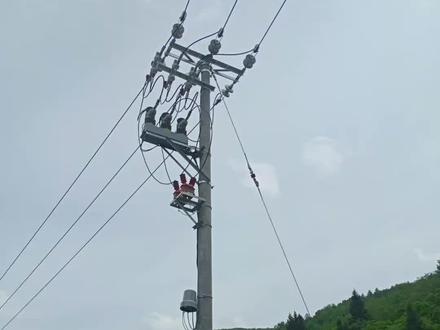

对 f t u 智能配电馈献终端的认识 f t u 具有遥控遥测、遥性 故障检测功能,并与配电自动化主站通信,提供配电系统运行情况和各种参数及监测控制所需信息,包括开关状态、电能电流、电压信号、故障类镶嵌故障、接地故障等,以及故障式的参数。 执行配电主战下发的命令,对配电设备进行调节和控制,实现故障定位、故障隔离和非故障区域快速恢复。对 ftu 的接口与其功能的认识。电压互感器 给 ftu 供电和电压测量信号,接电流互感器给 ftu 电流测量信号。 gprs 通信模块可以让供电局与 ftu 间通信。电池供电在全线停电后,其二十 四伏蓄电池可提供不小于四小时的供电信号。接口可检测断路器的状态,并可以执行断路器的合闸操作。远程方分合闸、手动分闸就地 对 ftu 接口接线与其作用的认识。控制信号线可监测断路器状态,执行分合闸操作。电流输入线接电流互感器 获取电流信号。交流供电线可给 f t u 供电并获取电压信号。直流供电接二十四伏电池,这个是没装的。 ftu 的电流输入线的认识。断路器上安装着两个电流互感器,用来测量电流信号,并能获取啊 bc 三相电流信号和连续电流信号。测量的各电流信号用来对相间短路单相机的故障进行判断。为什么只用两个电流互感器就够? 因为高压电只接待变压器,而变压器为三相负载是对称的,能用两相的电流信号计算出第三相的,从而节省。一个互感器。 对 ftu 电池供电接口的作用的认识,这个接口一般接二十四伏。蓄电池可在高压线路停电后为 ftu 提供不小于四小时的供电, 并能继续维持其正常工作,并能维系与供电局通信执行和闸分闸操作。这个为什没装?因为这杆为甲乙两线的联络开关,是用来调负荷用的。这杆在甲乙两线上各装一个电压护杆器为其供电, 只有两线都停电, ftu 才能没电,而这样就没有调负荷的。对 ftu 交流输入线的认识。柱上安装着电压互感器,把一次测十千伏电压变为二次测的低压两百二十伏 ftu 供电,并能获取一对高压的电压信号,平时又能给蓄电池充电。在高压停电后,蓄电池给 ftu 供电, 从而保证 ftu 的供电。对 ftu 控制信号线的认识,这根线与别的不一样,由两根线组合而成,这根线为控制信号线,并且通向真空断路器,与其上的航空插头相接。这根线能检测断路器的状态,即分合闸的状态,储能未储能状态, 并能执行合闸操作。由这根线给二十四伏合闸线圈供电,先储能再合闸,并也能执行分闸操作。对 ft 入上其他设备的认识,手动就地自动远方分合闸转换手柄手动分闸就地手动合闸就地自动分合闸。远方设置接口, 可以与电脑连接。对 f t u 设置运行,让指示灯报警。 olive 指示灯 g p r s 通信模块,此为 f t u 的核心,与供电局通信,发送各种数据、故障信号与种类,并接收供电局的下达的指令。
