有没有懂英语的?能不能帮忙翻译一下这个是什么意思?虽然这些英语我看不懂,但是这个图片我还是能大概明白的。七九零零叉 t 叉 amd 最顶级的显卡,只因为搬运电脑没拆显卡,导致金手指裂了一条缝。不要小瞧这一条缝,显卡的 pcb 都是多层设计, 表面看着没事,实际内部已经有非常多断线了。这里主包也是磨了一层两层三层四层,一直磨到第五层,断线才全部显露出来。在不搬板的情况下,只能把 pcb 一 层一层挖开, 挖到断线层,把断掉的线路进行非线处理。比头发丝还细的线,主包眼睛都快瞎了,倒不妨碍主包手稳得一批,最后成功拯救这张七九零零 x p x 牛逼!

电脑的显卡坏了,不要再花钱找人维修了,也不要丢垃圾桶里面,今天胖哥哥手把手教你如何零成本维修显卡。像这种点不亮的显卡,我们首先来测试一下金手指的十二伏,看是否对地短路。金手指十二伏对地主值是四百七十个,这个是正常的。 外接十二伏对地主值是四百八十个,这个也是正常的。显卡既然没有短路,那我们就把显卡接在电源板上面来测试一下。来接通电源,我们来看一下电压。 gpu 的 供电是零伏,这个显然是不正常的, 这个是显存的供电,也是零伏。显卡的供电既然不正常,那我们直接就把显卡给拆开。 再次把显卡接在电源板上面这一个位置哈,它有一个快捷的测试点,这是一个五伏的测试点,这是 gpu 供电的测试点,这个是显存的测试点,这个是 pe 叉的测试点,这个是一点八伏的测试点。 首先我们来测试一下这个五伏,看是否正常。五伏电压正常,这个是一点八伏电压,一点八伏的电压,现在实际电压只有零点五伏,这个显然是不正常的。这一个电杆就是一点八伏的电杆,现在只有零点五伏 电压既然不正常,我们来测试一下这个电杆,看对地指数是否正常, 他的对地主值是二百二十个,这个是正常的。 一点八伏对应的电源芯片就是这一个,我们首先来测试一下这个电源芯片的工作条件,看是否满足 芯片的三角为主供电,看是否正常。主供电三点三伏正常开启电压为零伏,这个显然是不正常的,刚刚我们跑了一下线路,发现这个电源芯片的死角和这个摩丝管是相连的, 像这种情况我们只需要把这个三极管给更换掉 好, ok, 现在这个芯片已经换好了, 我们再来看一下这个开启电压是否恢复正常,现在开启电压已经出来了,三点三伏,我们再来看一下一点八伏的电压出来没有,一点八伏的电压仍然是没有出来, 我们再来看一下电源芯片三角主供电三点三正常,像这种情况我们只需要再把这个电源芯片更换掉,然后再试一下 显卡已经冷却,再次把显卡贴在电源板上面来开机试一下, 一点八伏电压已经出来了,核心的供电是零点八伏正常,显存的供电是一点五伏 正常, p 叉的供电是一副正常,现在电压已经恢复正常了,那我们接下来就把显卡接在测试平台上面去测试一下,看一下显卡是不是能够成功点亮。显卡已经接在测试平台上面,接下来就是增大你那卡姿兰的大眼睛,我们一起来见证一下奇迹。开机 整顿好,开始跑马三比七,一 p 二,看屏幕滑色的 logo 已经出来了,赶快关机。 显卡已经成功点亮,那我们把上面的老硅脂给它处理干净,散热器上面的老硅脂也给它处理干净,把我们店最好的硅脂还是给它安排上。那接下来就是装显卡, 不一会功夫显卡已经装好了,显卡的驱动已经成功挂上,接下来就是记录人性的测试环节, 温度稳定在六十五度哈,这个散热还是相当的。哇塞,没有任何问题,那本期视频维修就到此结束了,想看有什么问题在评论区留言,我都会一一的给大家解的清清楚楚明明白白。下个视频见。拜了个拜。


到手的显卡如何安装?新手教程,首先看一下咱们的 p c i e 显卡插槽对应机箱的显卡挡板的哪个位置,然后再看显卡是几槽卡。显卡挡板这里有两个突出的,那就是两槽卡,把显卡挡片拆掉,第二和第三个有三个突出的就是三槽卡,拆掉二三四就可以了。如 如果你的主板有多个这样的显卡槽,一律插第一个,拆掉挡片之后,一定把显卡卡扣给它按下去。卡扣开关有两种,一种是华硕主板的一键开关,一种是普通按压卡扣。卡扣按下去之后,显卡的金手指对着 p c i e 卡槽,显卡挡板对着机箱挡片这这里注意防呆口,别大力出 奇迹,防呆不防傻,一定切记对准插入,插不进去别硬来。显卡挡板这里用显卡螺丝拧紧,再插入显卡电源线就可以了。 显卡驱动安装搜索 nvidia, 点开官网,上面这个是自动识别显卡并安装,下面这个需要自己手动在产品系列选择你的多少系的显卡后缀是 notebooks, 是 笔记本的意思,我是四零系显卡就选这个,在产品里选具体型号,在操作系统里选择你用的系统。开始搜索,一般第一个是最新的驱动获取,下载 立即下载,等待下载完成。开始搜索,一般第一个是最新的驱动获取,同意并继续继 继续点击下一步,等待安装完成,期间会黑屏几次,属于正常现象。右键此电脑,点击管理,点击设备管理器,点击显示适配器旁的大余号,这里显示了显卡型号,就说明安装成功。

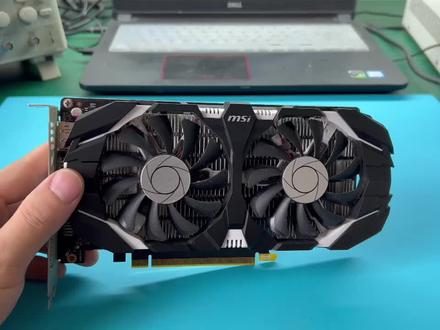

大家好,本期视频来分享显卡日常维修,今天来看一个 v 新的 gtx 幺零五零胎设计,卡主的故障描述,说是开机不显示,首先我们来用万用表量下十二伏有没有短路。 首先,哎哎,这个显卡的六片宫殿啊,被阉割掉了,哎,这个显卡做的有点水了, 我们再来量一下金手指的十二伏,金手指的三伏都没有短路,那我们就直接上机测试看一下。开机,开机呢,这个显卡的风扇不转,这几天遇到了很 多这种显卡,风扇不转,开机不显示的,插极限点亮了,这个就是不能卡了,看来这个显卡也属于此行列了,已经跑量及代码了,屏幕不显示。好,我们再来插上极限看一下, 哎,极限点亮了,看来这个显卡又是不认卡了,那我们再来拆下来检测一下,这个显卡是被拆过的,那我们再来拆开看一下, 显卡拆开后呢,发现核心上的龟子啊,都干没了,都粘 在这个散热器上了,像是很长时间没有换过规矩一样。我们再来观察一下显卡表面啊,这个显卡呢,还是很干净的,就是有一点点的灰尘,我们再来量一下各个电感有没有短路,首先这边是核心供电, 这边都是一正常,这边应该是显存宫殿,正常 这个小电杆应该是 px 供电,正常这个电杆,这个电杆已经短路了,这是一个一点八伏的电杆,一点八伏呢,又是直接到核心的,难不成这个核心挂逼了? 运气不会这么背吧?这个我们再来看一下背面,背面 也没有烧焦的痕迹,那我们再来烧机看一下,我们再来用衣服烧机试一下,看一下是不是核心在发烫。 烧鸡电流呢,有两点多安,两点四安,再来用热成像一扫,发现发现不是核心在发烫啊,好像是核心下面一点, 刚刚就是这边在发漏,可是这边没看到明显的烧胶痕迹啊,而且不是一个点在发漏,而是一整块。我们再来看一下背面,可能就在背面, 依旧是两岸的电流,我们再来看一下背面,背面可以看到是一个点在发热,这个位置应该不难看得出来,仔细观察,原 是这个 c 七幺八这个电容裂开了,这个电容是个绿波电容,在维修行业中又称之为发财小电容。我们再来把这个电容给拆掉, 电容拆掉后,我们再来打直,看一下组织是不是恢复正常了, ok, 有两百多的组织正常,再找一个相同的绿波电容给装上,其实这个电容呢,装不装都无所谓, 装好后我们再来量一下这个一点八伏, ok, 这个一点八伏妥妥的。接着我们再来上机测试,已经跑量级代码 好了,屏幕也点亮了, ok, 也可以正常的进入系统,在设备管理器里面可以看到这个设备运转正常。我们再来跑下鲁大师,鲁大师显卡测试开跑, 鲁大师跑分有九万多分正常。我们再来跑下甜甜圈,这个微信的幺零五零太甜甜圈测试,测试了一会都没有什么问题。 接下来我们再来看一张弯弯龙的显卡,这个卡组的故障描述说是装上显卡好像不开机吧,隐约可以看到这是一张九七零的显卡, 那我们再来检测一下,首先按照流程,我们先来量一下有没有短路的情况, 首先是接口的十二伏,这边没有短路,哎,这边这边短路了,这边十二伏已经短路了。我们再来量一下金手指的十二伏,金手指的三伏, 金手指的这边都没有短路,正常,因为这个显卡的十二伏已经短路了,我们就不上机测试了,直接拆吧, 显卡拆扣第一眼就看到问题了,就在这里,这个是个上管,上管旁边呢已经爆稀了,这这个白色的,难不成这一项宫殿受压榨的太厉害,然后就直接挂逼了吗?我们先来量一下他的积极啊, 这个积极组织呢,已经已经短路了。另一项这个是这边是一项,这边有六百多正常。这个是上管,下面两个呢是下管,我们这一套都给他换掉, 还有这个鞋控,这个鞋控一定要给他换掉,再来涂点焊膏,方便焊接 画完后处理干净,就是这个样子了。我们再来量一下他的积极组织, 首先是上管的积极组织有五百多,六百正常,下管的积极组织也正常。再来量一下这个十二伏接口供电 有三百多,正常了。我们再来用四波器测量一下电杆前端的波形,第一项正常,第二项正常,第三项正常,第四项也正常。 显卡装好后也可以正常的进入系统,在设备管理器里面可以看到这个设备运转正常。我们再来跑一下鲁大师,鲁大师显卡测试, 鲁大师跑分有十四多万分,正常。我们再来跑一下甜甜圈,测试一下 这个显卡呢,测试一会甜甜圈都没有什么问题,那本期的视频就到这里,咱们下期再见,拜拜。

现在来修一下,一个季家的四零六零售后退回来的一个卡,售后写没有修好,那我们检查看一下,售后退回来了,估计也不太好搞,如果说他修过的话, 拆机看一下,他已经拆出来了,形成供电,这个切液进水已经被那个售后处理干净了。 背面这里氧化,氧化腐蚀,打一下值,看一下什么状况,现在打一下值,金手指十二伏正常接口十二伏正常, 显存电压四十多,正常,这个电压应该是个一点二伏吧,应该正常电压没短路,直接上电。好,来看一下。刚刚仔细检查发现个小问题,这个模式 这个墨水的这个角是第四角,是一个控制角,他的线路断了,应该是 pcb 腐蚀了,线路断了,这个角一定要接起来,不接起来的话通电的话有可能会烧墨水。现在我们来处理一下,这个料被我拆下来,可看得到这里的焊盘 都已经没有了,他的线路已经完全断了,现在只有从这个料这个模式接一条线过来,因为这两条线他是线路是相通的,现在处理一下。好,我们来看一下这里,我就接根线过去了,现在打字都正常, 四百多。好,正当我准备通电的时候,又发现问题了,我们测一下, 这个是一个摩丝管的一个控制器,六百多,对比上面的控制器四百多,这两个是一样的,供电正常,组织都应该是相近的,这个明显高了,两百多是有问题的,这种的话一通电有可能会烧摩丝。 通过我检查又发现啊,背面这个地方腐蚀掉了两颗电, 现在我们处理一下,把这两个料装上去,再打一下吃好来看一下,掉的两个料,已经装上去了,但是又发现别的地方有问题,我们来看一下这个料 掉了一个角,正常有四个角,他只有三个这边,所以说啊,氧化腐蚀的板要特别注意啊,要仔细检查,现在把这个料再换上,好装起来,通电,进入测试系统测一下,看看能不能认到卡, 输入命令显示认不到卡,还有问题啊,修三个地方了,还没修好,还要继续测一下,不认卡的话,那就测两下电压吧, 一点八伏油,这个电感没有,这个电感没有,测一下核心电压,核心电压没有, 好多电压都没出来啊,现在要查一下了,到这卡通过我的检测已经发现问题了,是一个核心电压的一个开启信号,没有这个料,这个料的第四角 这里正常的时候他应该有个三点三伏的电压,现在没有,就是因为他开启出问题了,导致后期所有的电压不出来, 通过我跑线路发现还是前面那个腐蚀的地方出问题了,现在我们看一下这一片啊,就是那个进水的区域,还有这一片, 我们换了这个料没有好,才会发现啊,这几个电,这个电,这个电,这三个电阻刚刚测量一下,就变成一个一百多 k 的 电阻,正常的时候是一个八点二 k 的 电阻,也就是这三个电阻组织变大了,造成那个线路异常, 我们量一下,看一下数据,好来看一下,这个电阻已经变成一个一百四十四 k, 正常的时候是一个八点二 k 电阻变异变大,造成那个线路异常,现在我们就把这几个电阻全部换掉。好,来看一下现在我们测量这个电阻是多大。七 k 线路本身有组织,测量这个电流的话组织会小一点,这是正常的。现在就准备通电,看一下认不认卡了,已经修了四个地方了,不容易啊,这个卡。好,现在来通电, 进入我们的测试系统,直接输入命令,看看能不能认卡,希望他好好认到卡了。好现象,扫下点看一下 好,少点也是正常的。接下来我们就装 g 吧。好,已经正常测起来了, g 加四零六零,这个卡要测久一点,进水的机器就怕它不稳定啊。考达一千没问题,再通知它返回。

如果你有一张坏掉的显卡,你千万别扔了,你只需要简简单单准备一个万用表、一个焊台、一把尖嘴钳、一把斜口钳、一把镊子、一把手术刀、一卷吸吸线、两盒吸球、一个酒精瓶、一卷飞线丝、一盒注焊膏、一个试播器、一个加热台、一把热风枪、一个 bda 焊台、 一个测试平台、一个显微镜、一桶洗板水、一个可调电源、一个吸吸器、一个热成像,这样就可以轻轻松松修好它了。

大家在自己折腾组装电脑的过程中,比较细心的人可能会碰到一个问题,或者是说发现一个现象,就是这个显卡,这个显卡大家看 这边的这根金手指,它明显是比其他的短,然后另一面也有一根倒数第二根比它短, 为什么是这么设计呢?其实这是厂家的一种安全机制,也是一种防呆设计,它是为了防止磨损。大聪明在电脑开机过程中插和拔显卡, 这样的话呢,因为它不一样长,它信号和供电不同时到达,已达到保护显卡的目的。当然了,还有一个目的就是 这样设计在一起服务器或者是说不能关机的机器上,他这样插拔他不会,他可以让这个设备正常工作,因为支持热插拔的 pci 设备不仅仅是显卡,还有一些声卡、网卡或者其他的卡类。 呃,这一般是在服务器上。是这样的,我们现实中我觉得大家还是应该老老实实的先把所有东西都插好,然后再通电。

显卡运行不稳定,想解决就没有质保?最新消息,一位海外消费者在使用 b m v 五零七零 t 显卡时, 频繁遭遇系统崩溃及游戏运行中断的情况。在拆下显卡查看后,问题的根源被迅速发现, b m v 的 工作人员不曾将产品标签贴附于显卡的经受之部分。颇具讽刺意味的是,标签上还明确表示有撕毁无效的字样,则无一此,该用户陷入了进退两难的困境。 此外,此类抽象的情况并非个例。另一名购买了缤 v 五零八零显卡的用户也报告了类似问题,标签同样被错误的贴在了金手指上。作为一家老牌的显卡制造商,缤 v 发生此类低级错误实属罕见。 目前,缤 v 的 产品在国内市场也有销售,建议已购买的消费者检查显卡就是这样,是否存在就有标签的情况。
