这节课呢，我们来学习曲面的缝合与实体报。首先呢我们来学习曲面的缝合，那么曲面的缝合呢，可以将两个或者两个以上的曲面连接成为一张曲面 啊，那下面呢，我们通过相应的这个视力啊，来进行一下讲解啊，我们打开呢，我们创建的文件啊，大家看，那么目前呢，现在这两个这个曲面呢，它是怎么样分离的，是吧？那么我们通过缝合呢来将它变成一个曲面啊， 我们点击插入里面的组合，找到里面的缝合命令，弹出缝合对话框。这个时候呢他类型里面呢选择让我们选择片体和尸体，在这个地方呢，我们选择片体，然后呢我们选择目标体啊，目标体， 那么我们选择这个作为目标体啊，因为我要将它延伸到与这个地方同样的缝合啊，相比较缝合，然后呢我再选择什么工具体想要这个地方延伸到这个地方啊，然后呢我们来看，我们点击预览结果， 我们看会有什么问题， 大家看他说一些片体的量脱离了目标体，尝试着用更大的工厂。那么这个地方呢，我们看设置里面 啊，有一个输出多个片体，我们点击复选框，然后呢在这个地方呢，我们要将弓插到面上面，设置大一点啊，比如说我们设置上二，我们遇到下，哎，是可以的啊，是可以的，那如果我将复选框去掉的话， 也是可以啊，也是可以。好，我们点击啊，输入多个片体啊，点击确定啊，完成啊，这个面体的片体的缝合啊，那么再往下呢，我们来学习什么呢？ 学习曲面的实体化啊，那么曲面的实体化呢，最终是为了生成实体，所以曲面的实体化在设计过程当中呢是非常重要的 啊，那么曲面的实体化呢，有很多种啊，下面呢我们啊通过这个相应实力来进行讲解啊，首先呢我们来看一个 封闭曲面的实体化啊，封闭曲面的实体，那么封闭曲面的实体化呢，就是将一组封闭的曲面转换为实体特征啊，我们找到我们练 联系到这个文件啊，大家看，我们在目前这个状态下呢，我们看不到它到底是个片体还是个尸体，但是呢我们可以通过什么呢？通过这个芯片洁面啊，我们通过芯片洁面啊，我们来看 啊，大家看这是个骗子，是吧？我们通过这个啊，好，我们就通过这个方向啊，我们看到这是个，这是个什么骗子，对吧？然后呢 我们通过相应的关掉啊，我们回到这个相应的那个，这个这个这个完整的这个封闭训练当中啊，我们点击插入组合命令，找到缝合，是吧？在这个地方呢，我们选择 我们想要缝合的曲面啊，我们选择目标题讲述这个曲面，然后工工具题，我们选择下边 啊，我想下边这个偏题啊，好，这个时候呢我们都选中了，我们点击预览，我们看一下，但这个时候呢，我们说我们还是看不到，看不到表，没有关系，我们点击这个啊，点击界面是吧，我们大家可以看，哎，这个时候他变成了相应的实体啊，那么这个呢就是 相应的封闭曲面的实体化啊，我们点击确定完成，那么还有一类方法是用补片来创建实体啊，用补片的形式来创建实体， 那么曲面的补片功能呢，就是使用片体替换实体上的某个面啊， 那么或者将一个片体补到另一个片体上啊，那么下面呢，我们通过相应的实力来进行一下，将我们点击打开相应的文件 啊，我们选择呢以着盖色边界的着色啊，那么大家来看这个时候呢，就是说这个这个地方现在显示蓝色的这个 是个什么呢？是个片体啊，我们通过有精彩引起先疯狂，大家可以看到是吧？那么我们这个时候呢，利用插入 组合里面的什么呢？有个修补命令啊，修补命令，这个时候呢弹出五片对话框，首先呢我们要选择这个相应在这个，我们这个目标体不是这个区域啊，我们在我们 红色给他点一下我们的目标提示呢，我们目标提示这个圆柱体，对吧？工具体是什么呢？工具体才是这个变体啊，我们点击玉兰 我们看一下，哎，他到了这边让我们实体画下带边色，带边着色，他留的是这边，为什么我要留那边啊？现在我不是想要这个啊，那么说要移除目标区域，大家看这个箭头看 点击这个地方，我们会选择我们将要留下的内容，我们点击预料，我们找到了啊，我们得到了我们想要的啊内容啊，点击取消， 那么这一块呢就是使用补片啊，或者使用修补命令来创建实体啊，然后第三一个方法呢，是 开放曲面的加厚啊，开放曲面的加厚，曲面的加厚功能可以将曲面进行偏置，生成尸体，并且生成的尸体呢，可以和义务的尸体呢进行相应的本预算啊，那么这个时候呢，我们通过一个文件啊，通过一个实力，我们来进行讲解啊， 我们打开有的什么呢？啊？这是一个什么骗子啊？这是一个骗子，那这个时候呢，我们呢通过什么呢？加厚命令来使他实体化， 我们输入边输入他入里边的偏置和缩放，找到加速命令，这个时候呢弹出加速对话框，那么这个时候让我们选择面啊，这个时候我们想要选择这个面啊，那么厚度偏置，这个时候呢，我们看出现了警警报啊 啊，他说无法偏执面，偏执距离可能大于面子距离环境或者偏移，可能啊自行交叉 啊，片子面呢？可能是相交方啊，那这个时候呢，我们有两种方法啊，第一个呢，我们可以点击，你看，我们打着输入二点五，我们想让他反向我们看一看，哎，这个是可以，那在偏执二里边呢啊， 我们可以从一边在偏这里面啊，我们说输入数到一啊，我们看到他是这样啊，他也是，他是我下我下的，但是如果说王中王啊，负一 啊，他是王位是吧？那这个时候呢，他是一个相应的位置，那波尔密串呢？这个地方是什么概念呢？就是说啊，我们生成的尸体可以和已有的尸体 进行相应的计算，比如说我们将他进行合并啊，能选择选择题啊，这个时候呢，我们要找原来的那个那个题，如果说没有的话，我们这个地方就不需要啊，因为他原先是没有 好，我们点击确定完成相应的实体和骗题加厚，那如果说我在这个地方刚才说的不是，假如说我在插入，然后偏置选择加厚啊，这是我选择这个面啊，然后呢？相应的我们来看偏置 啊，我们稍等一下啊，这个是有点慢。 好，那这个时候我们看。哎，他遇上他又怎么提出来？警告，警告，这个不要紧啊，我们选择怎么样？我，我能在这个地方输入负号 啊，输入负号，我们看看会出来一个什么样的结果。哎，他说怎么样，怎么个情势还不行啊， 有些慢啊，这个电脑这个配置跟不大上，还是不行啊， 点击停止啊，停止，然后呢？我们在这个地方，我们 这个地方有点， 我们刚才这个地方编辑 这个地方，我们输入赢啊，我们保留的那个片体啊，上面这个地方呢，就是我们的一个片体，是吧？假如说我在这个地方，我们选 选择插入偏置加厚命令，然后选择我们这个片体 啊，他是， 然后抓住注意， 我们点击开玩笑，看看能不能行 好，这个时候呢，假如说我输入相应的这个部位运算，我选择什么呢？减去，我们来预览一下 选择什么选择题，选择这个题啊，我们今天预览一下，看会有什么结果。大家看 他剪掉了，这个时候怎么样？他们将我们原来的题把剪剪去了一块，让我们点击确定啊，这个呢， 我们已分享，大家看到了吧，相应的这个，原来这个加厚的题呢，因为我第二次做的这个加厚呢，就给它剪掉了一块，是吧？反正这就是进行不相应的会儿运算的。这个啊，这个，这个， 呃，曲面加厚啊。好，那么这节课呢？我们分别讲了曲面的黄河啊，以及曲面实体化的三种方法。啊。好，这节课就到这里，谢谢大家。

曲面上如何拉伸出这种带弧面的实体？游戏中的常用两种方法你都会吗？不会的话点亮小红心开始教学。 这里给大家介绍两种比较常用的方法。第一种是偏字面的方法，使用的是曲面中的偏字曲面命令，这个命令会根据你选择的曲面偏字生成一个新的片体，那有了这个片体，在做拉伸的时候， 开始或者结束的位置，我们就能使用直至延伸部分这个功能，直接拉伸就能获得这个面的弧度样式，之后直接求插就可以了。 那第二种方法的话就是直接偏置，用到的是偏置区域这个命令。首先我们做个拉 拉伸使用，直至延伸部分，选择现有的实体表面， 得到这个弧度后，使用偏字区域这个秘密框，选带弧度的这些面，这种偏字能保留弧度样式，做一个适量方向的延伸，符合我们的要求，用这种方法也能得到弧度的工具体，之后求插也是可以得到所需特征的。 我是无私教育的木子，想学习更多的 ug 建模知识或者领取 ug 学习资料，就评论六六六找我领取吧！

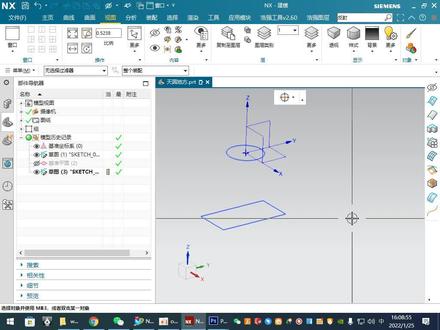

好，咱们还是来做田园地方，但是这次呢，咱们通过添加辅助线来做，点开咱们的曲线，也就是空间线选择直线点，点选择这个指令。 呃，相线点和端点开启，现在呢咱们开始连线， 一共需要连四组线。 好，先练成。之后呢，咱们用到的还是曲面里边的直纹 指纹，咱们如果是有基础的话，应该知道咱们洁面仪呢是可以选择曲线或点，但是现在咱们根据点的状态下，他是没有这个选项的啊，所以呢，咱们选择换成参数 保留形状，这个起用，现在就可以选择点和线啊，现在呢咱把端点起用 好，首先先做上面这块，选择这个圆弧上面这个镶线点，也就是这条线的端点。洁面二选择下边这条线，一定要用成单条曲线。 好，这个面已经出来了，他呢是开放的，所以呢是片体好应用加 下来，咱再咱再做一块这个呢，选择这个线的下端点，再选择洁面二单条曲线，让他香蕉处停止，选择这个圆弧，然后点应用，那接下来再做一块 端点直线。好应用，那咱再做一块好选择，这个是需要香蕉柱停止， 再选择下边这个线的端点。端点，这回选不中点了，所以呢这个就不对了，因为洁面仪可以选择线或点，洁面仪我选择了线就没有机会再选择点，所以呢把这条线取消掉， 好，选择这个端点。好，选择下边这个点，然后洁面二选择上面这条线。好，现在可以了。 好，然后这个呢，咱们可以用镜像，也可以把这个直接做出来啊，选择这个端点，选择这条线。好确定，那咱把这边这三个面呢直接给他做到镜像到这边来。如果下边你画的时候是一个 呃正方形，那咱们可以直接做，就是单独做一个这样的面，再加这个面直接震裂就可以啊。现在咱们用镜像 选择一个面，这个线不能选啊，选择两个面， 三个面，然后呢镜像平面，指定平面，选择 x z 平面。 好确定，那这个面呢？咱们就做出来了，接下来就可以缝合好。

你知道这个模型是如何在 u g i x 中做出来的吗？其实方法有很多，但这个方法肯定是最快的，来木子给你讲一讲。点击菜单，在编辑中找到曲面这个分类，然后在 x 型命令下面找到这个 i 型命令， 也可以在曲面编辑曲面中找到这个命令，点开后选择需要编辑的面，通过这里更改控制的 uv 方向，这里能设置控制点的数量勾选线性过渡就是这种变化的样式，可以看到这里的线还是直线， 不勾选的话，直线就会变成有弧度的曲线，所以依靠这种控制，我们就能通过点控制曲面变成鼓包的样式。 那波浪的话，首先可以换个控制方向，然后调整控制点的数量，把形状控制这里的全局变成局部后图个调整，这些点已达到想要的曲面， 如果要用网格的话，这些线都要自己画，但是用这个方法的话，直接控制点来更改面就可以了。完成后点击确定 用移除面抽壳这个秘密，去掉多余的面的部分，然后给定厚度， 最后再用面导圆命令导个全圆角， 这个不规则样式的果盘就建好了。这个埃及秘密的简单用法，你学会了吗？打好软件基础设计无压力，想学习更多的 ug 知识就来评论六六六吧！

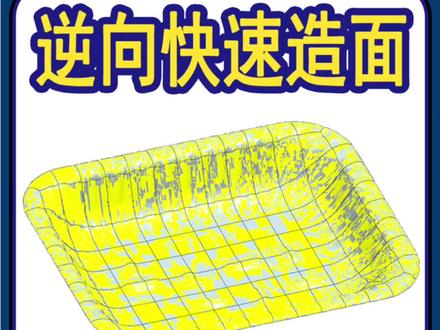

用机做逆向的朋友注意了，这个一键做出复杂曲面的方法你可以不用，但你不能不会，一起来看看是怎么操作的。我们用到的是快速造面这个命令，在菜单中点击插入，在曲面分类中就能找到。 但是用这个命令之前，我们还需要先绘制一些曲线，用草图或者其他曲线命令。注意绘制的线要满足网格的需求，也就是至少得保证是四边形的样式。 曲线绘制完成后，打开命令，选择 stl 小平面体，用导入曲线这种类型框选线条， 然后选择投影线的使量朝向模型，点击这里的导入，等待运算完成。运算时间和你给的网格大小有关，越密集就 越精细，运算时间自然也就越长。再次点击确定后，就得到了一张被还原处的可编辑的片体了，片体加厚，做成实体也是没有任何问题的。这个一键创建复杂曲面的方法你学会了吗？ 做好这个命令工作效率一下就提升了。像这样的小知识点，在我们知识点视频里还有很多都可以学到，需要的话可以留言六六六，我一会分享给你。

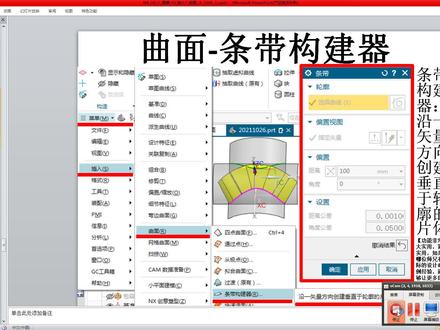

大家晚上好啊我是善良的巴郎子，请保护知识产权，支持正版，遵守法律法规。本市民仅限个人学习交流使用，请勿他用。如有雷同实属巧合，本视频的所有一切善良的巴郎子具有尊重解释权啊。希望大家长按点点三秒以上非常非常感谢大家。 ok， 咱们这个 t 恤啊这个功能我怎么说呢，哎，你就看吧，他的意思就是调蛋构建调蛋构建器 条件够够电器啊 你就看他是第一是什么沿以十两方向创建垂直于轮廓的片体啊 他依然是在菜单插入曲面啊里面的他这个你说说大白话了，他就是 按着适量方向别的地点穿了一个垂直呃，垂直的片体就这么简单啊你我也不知道哎怎么说啊，就跟拉伸一样，我们看这个这但正和拉伸有不区区别。少了裁切啊少了少少少了裁切。你看啊， 咱们依然是插入曲面这个哎 构建条带， 哼，这直接是条带是吧条带过电器，你看插入 曲面 对吧调带勾践器沿一十两方向创建垂直于轮廓的片体啊选择曲面。 哎，这都不能拉了， 你看我看看这个比拉伸效果有点。 我指定是那是任方向任负方向，他居然还在给我偏你看 你看 他这个我感觉啊，他这个没这个好，没 ns 一八零好用啊。你看我自己发现啊我这我这是这呃自动判断啊，他是垂直的是吧他这是垂直的，但是你看这么自动判断啊，他就是斜的哈而且我这个 自动判断之后结果是啊也是糊的也是糊的啊。 我是九十度好像是九十度。对， 这个针对相当于拉伸之后然后再旋转啊，这个只是说多了个旋转方式的话啊，他旋转方式会更加更加容易一点，不然你拉伸之后再旋转不方便啊。 他这个你可以把这看成拉伸再加旋转的效果啊，拉伸加加旋转效果，他能自动控制方向，这一点方向的话你不用再呃设个设个中心轴线了啊，他自动会根据这个面 来进行进行垂直啊，进行垂直进行判定啊，进行判定，坚持角度，这样会好一点这样会好一点，你省了好多事情啊。省确实省了不少事情啊， 你可以随意随意指定角度啊， 他零度的时候适合应该是这个曲线所构成的平面啊， 你看是不是 这都说 九十度就开始炸了， 哎，怎么说呢，你如果是纯粹只是简简单连接的话可以啊，但是如果这是做产品数据连接的话，还是背后有数据这样去根据他这个角度来判定啊，因为他这个角度的话，理论上的话应该是这两个直接这样旋转 啊，但是你看那样旋转的话，呃，效果就不一样了。你看啊， 我就问大家，让大家好好想好理解的话，我给大家举个例子啊， 如果我把这个旋转九十度啊， 旋转九十度， 我是康世嘉 t 也旋转啊，移动对象啊， 咱再旋转九十度啊， 看见没有， 他这个九十度啊，我如果说负九十度的话，你看 你看，他没有刚才那个好啊，没有刚才那个好啊，看看 他刚那个那个两条带构建器啊，他是这一个这个弧度然后成零度的啊， 这是旋转之后的效果，他没有那个功能，当然你也可以旋转车加上他的归归结器，你也可以那个角度测量 好的话你要把这个边修剪掉啊，而而调节过程他直接一次成型啊，一次成型啊，方便方便。 这功能确实非常好啊，非常好就是。嗯省了不少事啊，不然你移动的话拉伸啊移动啊旋转啊，还在裁切啊，对不对？他们那个是呼灭啊。 好，这是旋转的啊，咱再试试插入曲面 调节充电器，咱们这会就是零度啊，零度 大家都还能感受到效果了吧，对吧，你看看绿颜色是我的是是我的自己的呃，拉伸之后旋转九十度啊，还有垂直状状态下啊，也就拉伸垂直拉伸在垂直状态下是一样的啊，但是他一旋转就不一样了，他这是零度是吧， 那下面是我做的零度对不对？他弧度没有保持啊，弧度会稍微稍微虚缓，但是这个弧度会保持啊，拉伸看看啊，就是让大家了解一 想了解一下这个用的呃，我用的非常少，非常好，如果在逆向设计里头的如果连接的话用这个确实非常好啊，确实可以通过这样，不然你还得好花好多步骤去裁切是吧，再剪切拉动以身转角，没有这个自然自然啊自然 好，今天视频就要聚到这里头啊，非常感谢大家观看啊，欢迎大家在评论区或者私信与我学习交流，大家共同提高啊，也希望大家能给我点个赞，长按点赞键三秒以上能够推荐更多朋友啊 啊，顺便加个关注啊，视频创作不易，希望大家多多支持啊，后续视频精彩继续啊，非常非常感谢大家。

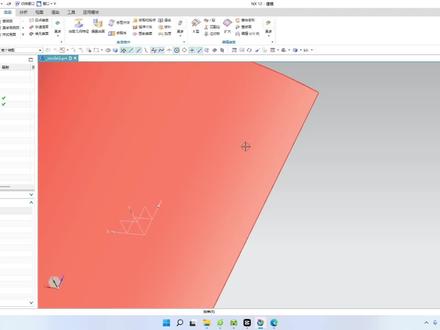

每天学习一点新知识。大家好，我是你们的朋友郑源，今天我们一块来学习一下 ugns 的十二里面延伸曲面如何来操作，在这里有一个命令 叫延伸曲面，在哪里呢？就是在曲面这一个，在曲面这一个选项卡里，然后有一个延伸曲面，有一个更多，更多之后呢有一个延伸曲面，延伸曲面的图标是这样的，是这样， 在这里呢我画了一个曲面，我可以把它删掉，重新画一个乳液拉伸，然后选择这一个 基准面，然后呢画一个圆弧，然后完成拉伸长度呢选对称， 然后呢对称只选择三百，让他大一点，然后确定这里画了一个曲面，然后咱们来操作一下曲面里面的 曲面里面的延伸曲面，点一下延伸曲面，这时候呢有两个选项，第一个选项是编，这里类型我们可以选择编， 要选择边，我们把鼠标放到这个面上的时候，他是全部亮起的，但是我们的鼠标接近哪一条边，他就会延伸哪一条边，咱们点一下这个，这时候大家看一下 是不是接近我鼠标的这一个边，他向外延伸了延伸长度呢？咱们可以输入三百，输入三百之后呢，大家看一下是不是与他相切 相切做了一个延伸，这时候为什么是相切呢？因为这里有一个延伸方法是相切，这里是按长度我们输入的三百，如果我把这个相切 相切改为改为圆弧，大家看一下他是不是延伸方向折下来了，按原来的这一段高亮的显示的 折下来了，咱们来回的换一下，看一下，咱们点一下相切，它是与这个面相切的，咱们点一下圆弧呢，它是与这一个面 是一个曲率相同，然后咱们点应用，咱们再来延伸一下这一条边，点一下鼠标放在这个边上，这时候呢同样都可以的。 延伸完这个曲面之后呢，咱们再来看一下延伸曲面，另外一个命令，拐角延伸曲面，然后点这个类型，咱们选择拐角， 选择拐角呢，也就是我们选择的鼠标附近拐角的位置，咱们点这里看一下，选择要延伸的拐角，然后选择这里，这时候他就会 相当于延伸一部分，这里有一个长度，悠长度跟微长度，咱们不用去管这， 不用去管他什么是 u， 什么是 v， 咱们这时候把这个箭头给拖动一下，就能看出哪个是 u， 哪个是 v 来了， uv 是跟着这个数值在变化的， 大家看一下左边那个是不是？所以说咱们这个拐角咱们可以拖动一下来看一下这个数值，然后我们再继续输入，比如这里微长度是负负三十，然后悠长度是四十， 是不是这拐角还是沿他原来的曲率延伸的？然后点确定这时候只不只延伸了一部分曲面，这就是拐角的命令。好，如果大家喜欢我的视频的话，可以给我一个点赞或者关注，谢谢大家。

小月元旦加个班，把这个纹理丸给揭磨出来，加什么班？这不是一分钟就能搞定。首先旋转做出碗的基本片体，向内偏置一下，都向上做一个拉伸片体，接着绘制一个草图，发现投影到外部的片体上， 修剪片体只保留底部的圆。接着使用剪面曲面命令，类型选择圆形模式选择两点，半径 起始和中指分别选择两条投影曲线，几线的线随便选一条都行。通过调整这里的半径规律来调整面的弧度，这样一个凹面就绘制完成了。 使用修剪体命令剪去端布的一点片体四边边的地方，直接通过曲线网格来绘制，另一端也是同样的操作方法，完成后正列一圈 口的开口又有些平面封起来，提前拉伸出碗底后，把所有的片体缝合做成实体，并合并成一个整体。最后把碗底的细节完善一下，这种花纹样式的碗就搞定了。 小伙伴们学会了吗？学习游击还是要多看教程哦，我这里给大家准备了一份游击速学视频教程，留言就能领取。祝大家元旦吃好喝好，外出也要注意戴好口罩哦！
