伺服的外接制动电阻怎么配

下面来演示一下外接制动电阻怎么去接，首先把 b 二、 b 三这段接片给拆下来，拆下来之后， 外接电阻我们是接在 b 一和 b 二， b 一和 b 二 四伏，每个功率段他都有一个允许外接电阻最小组织， 比如这是七百五十瓦的，他允许的最小组织就是四十欧麦克的，如果选择组织低于四十欧麦克的汇报，外接制动电阻过小就是九二这条我 我们选的电阻是两百瓦五十欧麦克的，所以说他在允许外接制动的组织范围之内，然后插在电源接头上电，把外接制动电阻接好以后， 我们首先要掉几个参数，进入一零二点二五， 设置诚意启动外接制动电阻，然后自然风冷， 再进入 p 零二点二六。 p 零二点二六是设置外接制动的功率，我们的外接制动电阻是两百瓦的，我们就设成两百。 接着进入批零二点二七，批零二点二七是设置外接制动电阻的组织， 我们演示的电阻是五十欧麦克的，我们就设成五十欧麦克，保存演示完毕。

下面来演示一下外接制动电阻怎么接。首先把 b 二和 b 三这里的短接片拆下来，拧松端子螺丝，拔出短接片即可。 四伏，每个功率段都有允许外接电组的最小组值，所以我们选的是两百码三十欧的 外接电阻，我们接在 b 一和 b 二接好线后，上电，设置你需要的参数。制动电阻具有即杀即平等作用，防护安全，使用更安心。

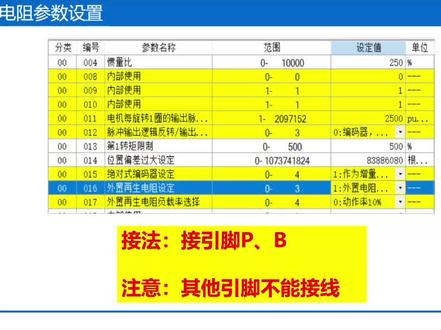

大家好，今天给大家聊一下关于松下私服外接智能电阻如何设置参数，在聊之前，请大家帮小编点个赞，留个关注，感谢大家。 那么关于外界制动电阻，我们需要将参数风力零中的零幺六， gpr 零点一六设置为一，那么很多人会 有疑问，关于制动电阻设置功率和电阻在哪设置？松下私服的参数中无这两个参数，大家要记住。那么对此我们 选制动电阻的时候一定要选对，一定要按照手册上推荐的组织来选，不能随便选制动电阻的组织。其次，我们部分型号它是有这个内置制动电阻的，有内置制动电阻 组的话，他出场有一个短接片，短接线，我们需要将短接线拆除掉，故只能接屁和臂，其他影角都不要接线，大家知道了吗？

今天和大家讲一下四伏驱动器怎么外接制动电阻，我们拿的这款是五百瓦三十 o 的， 首先把 b 二和 b 三的短接片拆下来，松开端子的螺丝就能取下短接片。外接电阻我们是接在 b 一和 b 二接线，快捷使用方便。 把外接制动电阻接好以后，电阻具有急刹、急停、释放能量等作用，电阻进入误差小，经久耐用更安全，演示完毕。

说到变频器的制动单元和制动电阻，首先我们了解一下变频器的制动电阻。制动电阻主要是通过电阻来消耗直流母线电容上的一部分能量， 避免电容的电压过高导致变频器内部模块损伤。比如变频器带动的电机在停机时拖动的电机由于惯性作用不能及时停止，此时电机将变成发电机，产生的电能会失交到变频器内部模块上，很容易烧毁变频器。 特别是在扭矩大、高速运转、启停比较频繁的场合，都应该外加制动电阻。当然，小功率变频器会私服，内部有制动电阻，大功率的变频器会私服，建议在外加一个制动电阻。那有人会说制动单元呢？他跟制动电阻有什么关系？ 自动单元相当于一个载体，他有变频器来控制自动单元，而自动单元又来控制自动电阻，在功率大的情况下才会用到。那我们的经验是，四十五千瓦以上要接到自动单元，再接自动电阻。四十五千瓦以下无需接自动单元，直接接自动电阻。 看视频中我手指的这个东西就是一个制动单元，左边正负是接变频器的直流母线电压，右边正号和 pb 接制动电阻，左边的直流母线电压就相当于一个开关，专门用来控制制动电阻。 大白话讲就是直流母线电压过压时，开关管导通，通过电阻将电能转化为热能消耗掉，从而保护好变频器。当然，不管是大功率的变频器还是四伏，接了制动电阻之后，它的性能也得到了很大的提升。

四伏驱动器外置刹车电阻如何接线和参数设定？外置刹车电阻的话，我们需要把驱动器上面 b 二 b 三的短接片给拆掉，然后把电阻相对应的接在 b 一和 b 二，然后相对应的呢？我们需要设定三个参数， p 二点二五和 p 二点二六 以及 p 二零二七，那这三个三参数相对应的是使用驱动器，使用外置刹车电阻放电，以刹车电阻的实际功率以及刹车电阻的实际组织。那我们为下面为大家来实际的操作设定一下， 那二点二需要把它改成一，使用外置刹车电子放电，二点二六是电子的实际功率，那比如说你的电阻是一百瓦，你就可以把这个参数改成 一百，然后二零二七是电阻的实际组织，也就说你的电阻是三十欧姆，那你就可以把这个数值改成三十，按确定键，那么我们就完成了迈着电阻的接线以及参数设定。

通下驱动器外接再生电阻的接线驱动器 fb 端口将再生电阻接到屁和臂上 pb 端口，如有内置电阻短接线的，将二 b 杠臂接线拆除以后接至 pb 端口，设定 pr 零幺六参数，用气断电重启以后至再生电阻生效。会的点个赞。

在使用变频器控制电机启停的时候，如果你希望电机的停止时间能够更加短一点点，除了可以调节那个减速时间之外，如还需要 额外的增加一个刹车电阻，这样呢能够将刹车时间控制在更短的时间之内。那么使用刹车电阻的话呢，你需要准备一样一个这样的铝壳的刹车电阻，然后呢将电阻上面的这两根线我们给他接入到 变名器的正端以及呢 pb 端，这两个端口的话呢是不分正负的，可以随便接。当接好了电阻之后，接下来我们就需要进入到参数当中去启用这个刹车电阻，那么这个呃这个参数的话呢， 选用的是 p 六幺幺，当中 p 六幺幺是直流启动的这一个频率，在这里的话呢，我们可以给他取一个大概十个字左右的一个频率就可以了，大约认为啊这个没有一个绝对大约。 然后呢在 p 六杠十三当中，我们给他选择自动需要的这个电流，那这是一个百分比，我们给他选择一个百分之八十左右的一个刹车，让他的刹车效果呢更好。 另外呢我们还需要选择一个自动需要的一个时间，也就是在 p 零幺四当中，那这里的话呢，我们可以根据实际情况去选择一个一秒钟或者两秒钟或者多少 长的时间，好选个二点五秒，差不多了，点击确认啊。那么以上的这些数据的话呢，他没有一个绝对，主要还是根据你自己现场实际的这个情况去决定， 比如说你出现了过压的情况，说明刹车刹的太狠了，那么你需要将刹车时间和刹车电流适当的放长，反之你就将大。
