低压断路器整定值设置

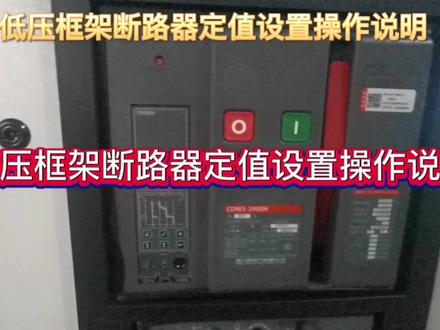

框架什么器？呃，控制器的操作啊，这个框框之内，这个框框之内是显示参数的啊，这最大，这个是选择按钮， a 向的向电流啊，最大的 a 向向电流。 按一下，这个是状态断路机的状态。看一下啊，这是分分家的，然后 a 像电流， a 像的像电流， b 像的像电流， c 像的像电流。 这个是接地电流，这是一个设置区域定制设置区域反应过来的实施电流。嗯，越往后电流越大， 竖着的是时间，越往上时间越大，越下面时间越小，然后按设定。 第一个是接地保护啊，这个出厂是接地保护，这根据图纸信息和客户信息资料去做啊。出厂，这个是关闭的，关闭的，这是时间啊，时间已经关闭了，我就不说了，接地， 然后这是长眼屎，对应的这个灯亮是长眼屎，长眼屎，我们这个框架是八百的，那长眼屎就是八百。这个长眼屎是怎么来的呢？是根据液压气失败的，失败的 第二次啊，超负荷能力百分之三十上的快，百分之三十，八百。 再按一下啊，是时间，这个长颜色的时间出场设置是三十秒， 三十秒，这也是这都出他默认的设置。如果图纸上有要求，可以根据图纸去设定啊，设计院的图纸有要求。然后短延时，短延时的电源保护，短延时是他的六倍， 是刚才我们设的长延时的六倍啊，然后短延时的时间很短，零点二秒，零点二秒是是长延时的十倍，直接就没有了，因为顺时吗？马上就跳。 如果想想设定这一个，我们查到这个长眼屎，设定长眼屎，我们按下面这个键，当闪动的时候，这个 在闪的时候可以按上下去调有七百七百九十九，然后按确定，这样这个定制就设完了，下次再去打到这里就七百九十九啊，设定很简单，然后把它设回来按一下， 嗯，这个是返回键，如果说想返回可以按这个 返回键，就显示显示菜单了，上下箭头是更改仓数的这个确认值，确认键就是更改，确认，更改。

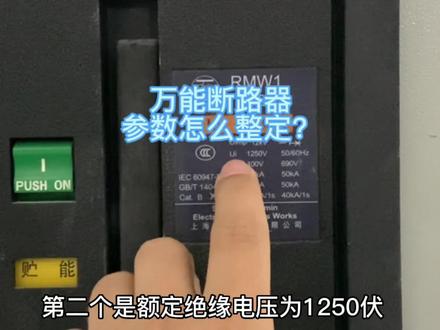

为什么叫万能断路器，我相信百分之九十的电工，不知道这些参数应该怎么调。这是一个额定电流一千安的万能断路器，放大看一下参数表，第一个是约用品额定冲击，耐受电压为十二 kd。 第二个是额定绝缘电压为一千两百五十伏，也就是说断路器能经受住一千两百五十伏的高电压不集传。第三个为又为额定电压，也就是工作电压。第四个为衣库，是额定极限分段电流，也就是说我的最大灭狐能力， 即分开的复合电流为八十千安。第五个 icu 为额定分段电流，也就是说在断路过复合的时候最大六十五千安，能够安全的分段开。最后一个是 lq 二，最大断录耐受电流五十千安，持续时间一秒钟。再来看 左边的参数整定，下边是三个按钮，故障检查实验清灯。第一个整定旋钮是额定电流，字母是 xla， 整定值为一，就是断路器额定电流一千安乘以一， 也就是一倍。第二个是 xl 二，一是过流整定值，也叫常言式整定，整定值为三倍。下面踢一的波马开关为三十秒，意思是当断路器电流达到三千安排时候， 三秒钟后直行跳闸。再看这个 t 二的时间是零点四秒，对应上面 xla 是速断功能，整定值为十倍。当断路器电流达到一千成时为一万安培的时候，零点四秒的时间切断回路跳闸。这就是万能断路器的一些参数配置了。感谢观看！

今天看到一个这个束缚开关啊，它这个电池怎么印呢？这是它的额定电流，比如说六百三到八百，那我们再把它定定值，如果箭头指到这个八百这个位置，就是表示额定电流定了八百，那这是常言词， 那么这是他的时间，比如对应多少秒跳闸到了这个电流，那么对应这是他的这个 短延时，就是我们所谓的这么这个短路啊，比如说多少倍，看到吗？乘以，哎呀哎呀，在这里如果定的十倍或者是八倍，那么你这里定的是八百万，八倍就是八百六千四，达到六千四百万的电流，那么对应这就是他的拓客时间。

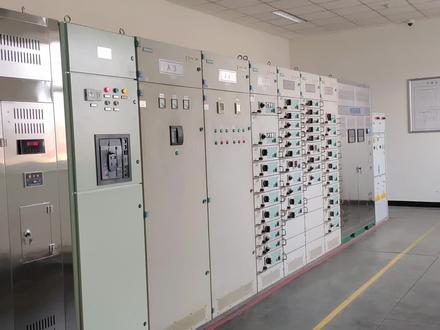

这是一个低压配电池，他的进线通常采用低压断路器。这一款低压断路器的保护非常简单，仅配有长延时、短延时和顺时保护。短延时和顺时比较好理解，他的动作电流和动作时间就是你的设定值。 常言式保护不太好理解，他的动作带流和动作时间并不是达到他的设定值，就动作 是保护电流的整定值，可以理解为长期稳定负载电流。他的设定范围是零点四倍到一倍的断流器额定电流，这个设定值不能过大或者是过小，过大起不到保护作用，过小容易误动。 常言时保护时间的设定是六倍过载电流对应的延时时间，也就是说你达到六倍过载电流，这个动作时间就是你的设定时间。在其他 他的过，在备注上断路器也会跳闸。其他备注下的动作时间根据他的电流时间的特性曲线来查询。当运行电流低于一点零五倍时，断路器不会启动呈现式保护。当运行电流介于一点零五倍和一点二倍之间时，断路器可能启动。当运行电流大于一点二倍， 断路器会启动长线式保护。下面这两张图能够很好的看出长线式保护的特性。

反弹电力让人更省心，那今天呢，我们来演示一下如何来设定 mtz 空气断路器的诊定值。那首先这台断路器的额定电流呢是四千安，我们来近看一下他的名牌。 那第一个呢是 ui 额定绝缘电压是一千伏，也就是说我们断路器能经受住一千伏的高电压不被击穿。 那第二个呢？为 u i m p 额定冲击，耐受电压为十二千伏。那第三个呢是 u e 额定电压，也就是额定工作电压二百二十伏到六百九十伏。 那第四个呢是 i c u， 那代表极限短路分段能力，也就是额定极线分段电流数值呢是八十五千安，代表最大灭弧能力及分开的复合电流为八十五千安。那第五个是 i c s 为额定分段电流，意味着在断路器过负荷最大八十五千安，可以安全的分开。那最后一个是 i c w 最大断路器耐受电流八十五千安，持续时间呢是一秒。那接下来我们再看呃左边的参数诊定，按照客户的 呃用电量需求的话，一般是两千的变压器来配四千的开关，但如果是具体要诊定到多少数值的话，那就要看我们呃用户他负荷量的需求了，那我们可以细看一下呃操作我们的控制单元的正面 好，我们看到指示灯，液晶屏，导航键，还有调节面板。那如果是我们要调顶整定值的话，首先我们要进入主菜单页面，好选取最下方的保护菜单，好确定，可以看 到有长延时、短延时、顺时和摁向。那如例如我要调节短延时，那我就点确认按钮， 可以看到显示屏上出现了长延时保护 ir 短延短路，短延时保护 isd 跳闸延时 tsd， 还有 i 平方 t 顺动开关的设置。 那我们只需要根据客户的需求依次把参数调整好，那就可以的。好的，那这个视频大体上就是这样。那接下来呢，就到了广告的时间，那明天呢，我们要出差了，连续 一周，然后三个地方。那第一站呢？我们会去杭州那施耐德优秀合作伙伴的一个高峰论坛。那第二站呢？我们会去淮安二零二三建筑学会电器学术一个交流会。那第三站呢？我们会是二号到四号的一个 温州电器文化博览交易会的一个现场。那三次活动全程我们都会直播，那白天我们就工作直播，晚上呢我们就吃播，连续直播一周的时间。那上次西安我们说好的 惊喜的礼品福袋，那一样我们都不会少。好的，那明天三点就是下午，明天十五点直播间见。

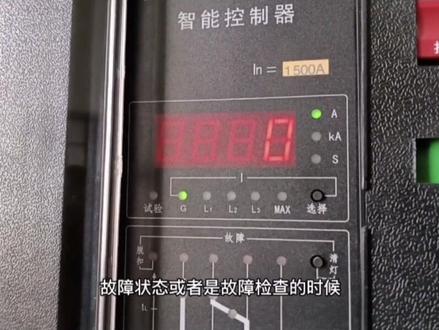

智能型万能式空气断路器啊，他怎么调这个参数啊？他这个控制器上面这个按钮啊，都代表什么？今天咱们来认识一下啊。首先我们先看一下这个大的按钮， 这个红色的按钮按下之后就是分闸，这个绿色的按下啊，就是合闸。咱们从上往下依次先看啊，首先先看到这有一个红色的复位按钮， 这个复位按钮呢，就是在断路器脱扣后，如果要再次闭合的话啊，需要将这个复位按钮按一下，否则这个断路器啊他不能闭合。咱们接着往下看这块屏幕哈， 看这个上面这右边有这个电流，是吧？时间显示啊，这个秒啊，他这个屏幕呢就是一个电流电 时间显示的一个小屏幕啊，在你运行的时候，他能显示出来就是你运行的电流，当前的电流值啊，还有你设定的时候，上面的屏幕都可以显示你设定的这个参数的值和时间。咱们接着往下看这个选择键啊， 正常运行状态能循环显示各项电流电压，故障状态或者是故障检查的时候 能循环显示故障电流或者时间值啊，你按一下这个选择键对不对？ 他能循环显示啊，能切换到你想要显示的这个故障状态。咱们接着往下看啊，这里有一个青灯键，这个青灯键呢就是控制器整定实验故障后或断路器闭合 前，必须按一下此键，使这个脱口器处于正常运行状态。咱们接着往下看啊，看这个设定键，这个设定键呢，检查或者设定各种保护特性电流或者使用时间用。按这个键呢，可以循环显示啊，各个状态 以及参数的设定啊，都由他来控制，大家可以看一下，我按一下设定的话，看这个控制面板上的这个数字也在显示吧，这个红色的灯，看 是不是对应每一路的状态都不一样啊，通过这个设定键啊，设定这个参数，大家再看这个故障检查键，在控制器清灯以后啊，按此键能显示和 只是上次故障的状态和故障电流或者时间值，故障电流或时间，通过这个选择键啊，通过这个选择键来循环检查，大家再往下看，这有一个脱扣和不脱扣， 这两个键呢，就是做实验的时候才能用的啊，一般情况下这是用不到的。这有一个储存键，这个储存键和这个加减，这这三个键呢是用来整定这个电流或者时间的啊，只有在设定参数的时候才能用到这三个键啊，储存加减，咱们再看一下下面这个， 这个代表什么啊？ l 二四， l 二一， l 二二和一个 l 二三啊，这个数轴呢，有一个 s 和一个 tl tstg 啊，他什么意思呢？咱们依次说一下啊，首先当我们需要设定这个参数的时候，我们先按下这个设定 啊，负担一，负担二，先不用管，直接先把它调到这个 lr 四指示灯亮的这个地方，这个代表什么呢？ lr 四他就代表了接地保护电流，整定值啊，这个根据你的需要， 现场的工作需要啊，调整你的参数，咱们再按一下这个设定好，这个看这个竖轴啊，上面这个是显示的 s， 就是秒和 tg 啊，他就代表的意思就是 接地保护时间，然后就意思你整定的这个接地保护整定值到了之后他多少秒跳，调完之后啊，你看这现在是零点四秒，是吧？我们随便可以调啊，零点五，零点一，现在我们按一下储存键，大家看一下，我按下储存的时候， 上面这个灯会亮一下啊，接着就灭了。好了，这一项呢我们就设定完了，我们接着进行下一项的这个参数设定啊，再按一下这个设定键， 好，我们到了这个 lr 一， lr 一就代表长延时电流整定值啊，这个也是根据你现场的工作需要 啊，调就可以了啊，接着按下车设定啊，等着你调完之后啊，直接按这个储存键就可以了啊，咱们再看现在亮的这个灯是不是在这个横轴上是 tl， 这个 tl 代表的意思就是长延时时间整定值， 这个呢也是根据你的需要啊，你想调多少秒，调完之后直接按下这个储存键啊，就可以再接着下一项啊，到了 lr l 二，二是短延时电流整电值，这个也是根据需要啊，加减都可以啊，对不对？改完之后按下储存键啊，接着再按，设定 好，又到了这个横轴 tstd， 这个是短延时时间整定，就是你让他这个短延时的整定值到了之后多少秒跳，跳完之后按下保存好，接着往下按，设定好 lr 三， lr 三就是瞬时电流整定值啊，这个也可以，是吧，根据你的需要加减，调完之后按一下储存好，然后这样就可以了。

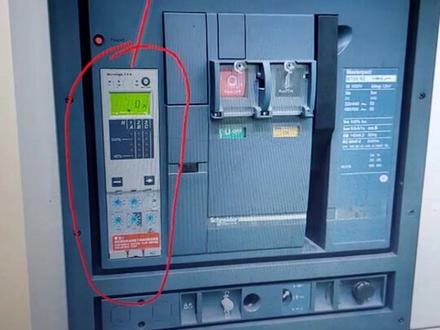

大家好，这是实乃的断路器，这一块呢，就是他的控制单元。这这一款呢，型号是 mt 零八 l 二抽屉式断路器。 他的一些定值呢，就是在这这一块。来来那个设定。我们先看这每一块的含义。这是狼太长延时，这射的太短延时，这边有一个就是顺时 瞬间。看一下他们分别代表什么含义。这是 ir， 就是常延时电流整定值。这个 i i 乘以 i i i i 就是额定电流，他这边写了四百四百完，那第一个就是达到零点七，那就是零点七乘以 i i 二百八十安。 这个 t r t r 就是代表常延时。时间整定指时间整定指你看这边有一个 s 嘛。秒，他这边就是十二秒，十二秒看这。

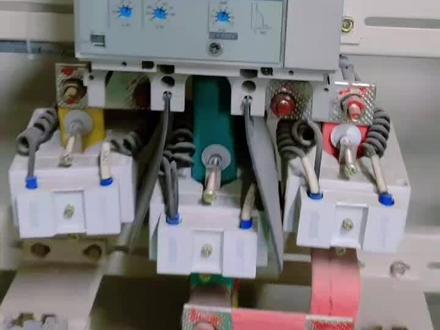

看到一个断路器呢，我们首先要判断这个断路器的大小，也就是我们平常所说的这个他的额定电流值是多少， 但是我们当比如说这个断路器，我们看到之后，这个地方会有两个数值，一百六，斜杠四百万，那么哪个才是他的这个开关的大小呢？这两个数值又代表什么含义呢？今天我们就来解析一下。 首先这个爱人等于四百万，这个爱人呢就是他的额定电流值，那这个一百六又是什么意思呢？ 一百六四百，这是他的一个额定整定的，这个整定值的一个范围从一百六十安到四百安， 这个一百六是怎么来的呢？我们看下边这个旋钮，这地方有一个 io 和 ir 艾欧呢，就是他的这个保护整定值的一个参考变成值，这里面选择的是这个旋钮，上面指的是零点九，他的范围呢是从零点五到一倍的这个艾恩。然后艾二呢， 我们上次我们上期视频讲过，这个是常言时的一个过负和脱扣的只能电流值，他的范围是零点八到一， 然后是乘以，这下边是乘以，这个看是这是乘以 io， 首先选定 io 的这个 io 的值，然后再 按二的值，我们看他的范围是零点五到一，这边是零点八到一，他的最小值呢就是零点五，乘以零点八等于零点四， 对于这个单容器来说，零点四乘以四百就是一百六十万，这是他的最小整定面料， 这就是一百六的，这个是怎么来的？他的最大呢？我们看这边是一倍，这边也是一倍， 所以说他最大也就是四百万，然后这个 isd 呢？就是短岩石，这个我们上期视频也说过了，其他的都讲过了。好，我们今天的视频就分享到这，你学会了吗？记得点赞关注，感谢您的收看。

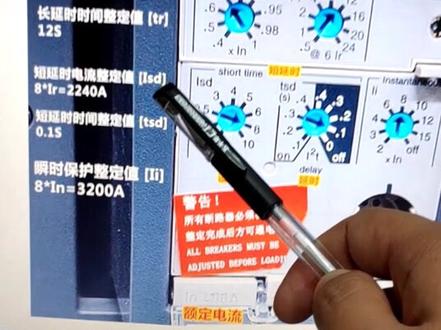

今天看一下 mt 断路器，它有个定制的含义， ir 长音时电流整定值 tr 长音时时间整定值 isd 短音时电流整定值 tsd 短延式时间整定值， i i 顺时保护整定值。 再看一下详细的，这地方是零点七，那就零点七倍的和零点六，这地方就是十二，就十二秒。这个 rsd， 这是八，就是八倍的按压， 这地方就是零点一零点一秒，这是时间，这地方是八九十八倍的和零点六。 t r， 这是艾特六倍的按压，可以理解为六倍的动作时间，欢迎交流讨论。
