cad 如何快速连解端线端圆弧线?首先我们输入快捷键 l x 空格选中端线,空格端线都连起来啦,你学会了吗?

老杨, cd 中出现断线怎么办呀?嗯,我们有两种方法来,我们现在安排。 首先呢,输入一 x 空格,连续两次双选择线条就合并了,但是这种线条他会出现一些线段在里面,那么我们有另外一种方法返回,我们用借空格分别点这个线段 空格,那么这样的话呢,我们就直接是一根整根的线段,他没有短的线段,能学会了吗?

cad 绘图连续断线一键合并的小技巧?今天有网友留言说他遇到下面中途,然后输了命令绝没办法合并, 那么遇到这种图,我们可以用 ex 这个命令 ex, 然后按两次空格, 然后框选要合并的线, 这样子的话就可以隔壁这种连续断线, 这样的一个小技巧你学会了吗?关注我,每天分享绘图小技巧。如果你在 学习 cad 的过程中有遇到问题,可以在评论区给我留言哦, 一记在手才能说走就走,喜欢的朋友记得点个赞收藏喽!

当闭合这样的线段时,你还在用延伸加修剪吗?那加班的就是你只需输入 pe 空格、 m 空格,选择全部线段 空格两次后选择合并。在输入模糊距离时,用鼠标拉一段线。需要注意的是,线段的长度要大于每一个开口的距离,这时断开的直线就一键合并好了。

cd 一键合并线段可以看到呢,当前都是一些断开的线段,我们可以呢输入命令,建议空格,选择对象空格即可呢。快速连成多段线,这个技巧你学会了吗?

每天来学习一个 cad 绘图小技巧,点个赞加关注,开始我们今天的学习。有个网友留言说 cad 里面这种直线有很多处断开,要如何一键把它合并成一条线? 我们可以选择所有的线,输入命令接空格,这样子他就一键合并成一条直线, 同样的输入命令 j 空格框选要合并的对象空格完成合并。这样的一个小技巧,你学会了吗?如果你在学习 cad 的过程中有遇到问题,可以在评论区给我留言哦!

抖音学会的第一百零八个 cd 技巧,一键连接断线,我们可以看到呢?当前对象的话是一个断线,我们可以输入接空格选择对象,空格搞定,你学会了吗?

如何把两条断线连接在一块?那么这个是我们今天要讲的一个,呃,合并的一个命令,就像我们图上的这个情况,他都是单根的一个线,那么我们输入 p e 空格,然后在命令栏这里有个多条,我们点一下,然后选择这个两条线空格,随意这里有个合并,我们点击拉伸一下空格,那么这两条线就被合并到一块了。


cad 如何将断开的线一键连成多段线?我们打开 cad 这个图中呢?每一条线都是单独的线段,我们如何一键将这些线段联合成一个整体的连续的多段线呢?我教大家一个特殊的方法, 需要用到的快捷键是 bo, 然后我们点击空格,接着呢我们点击实时点左侧这个小方块,然后点击这个图形内部的任意一点,然后空格 好,这个时候你就会发现之前断开了线段,变成了连成一块的波段线,你学会了吗?

ok 啊,那在我们 cd 当中呢,经常在花线的一个数啊,会有很多 断开的一个线,那往往很多时候我们想,比如说啊,在这里面这些线能给他变成一个,那在这里面当中可以怎样进行操作?第一个命令来讲的是 j 啊,是 j 的一个命量,给他后退一下 啊,那 j 的一个命令来讲呢,是 cad 当中自带的,我们注意看怎么操作,选中这些断线,然后输入 j 空格键,那这样来讲呢,你整个选中的呢,它整个呢就合并到一起了,这是一种。第二个来讲呢,是属于插件,那在这里面直接输叉 yy 空格键选择它, 那只要是首尾相连的这样的一个线呢,他就整个就组合到一起了啊,这是两种不同的一个操作方式,一个是 cad 自带命令,一个是来讲的插件的一个命令。 ok, 好,那需要插件的同学呢,直接关注我,红心评价六六六给你安排。

我们来学习如何一键把我们断开的直线进行合并,只需要使用我们的 go 命令,输入 bo 空格,选择第一条线,选择第二条线,选择第三条线,直接回车。 好,那我们的断开的直线就被合并成了一条统一的直线,我们再来看一下下面的这一个线。首先大家要注意,使用我们的 go 合并的时候必须是同一条水平线上面的直线, 而我们下面的这三个线段我们会发现并没有在同一条水平线上面。继续输入 go 空格,选择我们的三个线段继续空格,这个时候呢,大家会发现以合并零个对象没有合并成功, 所以大家在画的时候一定要注意,必须是同一条水平线上面的才能使用 go 命的进行合并,你学会了吗?


碰到这样子一个线段,你还在用 ex 进行一个延伸的一个操作吗?今天老师教一个更快速的一个方法,输入 pe 空格,输入 m, 选择我们多条线段,将它合并成我们的一个多段线, 接着呢,输入 j 给大家进行合并,点击第一个点,指定一段距离,到这里他们就全部的封闭在一起了,你学会了吗?

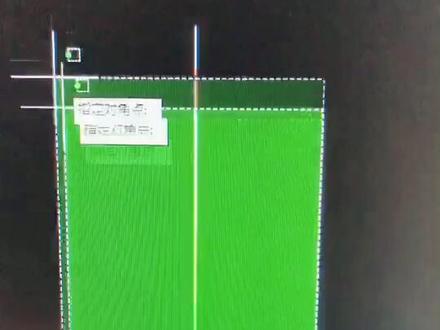

今天我们来学习一下断线整理合并命令招引。相信大家在做的过程当中可能遇到过这样的线,一条线上有好多短线,好多好多短线,像这种真正的线应该怎么处理呢?很简单,用一个招引就可以搞定。
