ch702温控器自整定参数设置

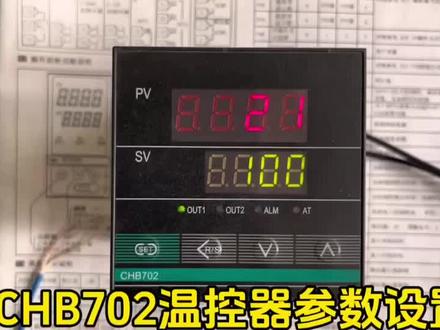

大家好，今天我们来讲解一下常州惠芳 c h b 七零二温控器的调试方法。 首先它上面显示的是测量温度，下面是设定温度，那么我们怎么设定温度？我们首先点按 s、 e、 t 这个按键，点一下 上面显示这个代码，下面这个数字在闪烁，我们调上箭头，下箭头或者说是移位键，就可以设定温度了。我们比如说把它设定到六十 六十度，设定六十以后，再点 s、 e、 t 这个按键，点一下 下，它的温度就设定好了。当它上面温度低于下面设定温度的时候，这个 alt 一这个灯就会亮， 如果说是继电器输出，那么它的里面仪表里面的继电器就会闭合，然后就会控制啊继电器啊转动接触器而进行加温。 它仪表出厂的默认控制方式正常的呃，都是 p i d 控制的，就是说当我们下面设定六十度，上面是二十一，当它到了五十度左右的时候， 这个奥特一就会跳来跳去，一会亮一会不亮，就是说他是慢慢的靠近设定温度，缓慢进行加温，确保他不会升温，这就是他的 c i d 的控制模式。这个 a、 l m 就是说是它的报警正常 c h b 呃，零幺幺零幺幺幺的，就是说是上线报警，上线偏差报警。 比如说我们下面设定六十，我们里面的报警参数设定十度，当它上面温度 到达七十度的时候， alm 这个灯就会亮，它的报警就会输出，通过它的里面的一个报警继电器的出点来控制其他的设备， 这就是它的报警。 a t 就是说是它的自诊定模式，就是说当我们仪表控制温度 不是很准确，上下浮动波动很大，我们就可以启用他的自诊定功能，自诊定功能启用过后，这个温控器的控制效果就是很理想的了。 那么我们怎么判断仪表它是呃出厂是 k 型还是 e 型？我们通过它 仪表刚通电的状态就可以判断出，我们可以演示一下，我们现在把这个仪表进行断电啊，看断电了我们送电， 它上面显示的一个 k， 下面是四百，就是说它默认是 k 型的传感器温度范围是四百度的温度范围，如果说是 e 的， 它上面就会显示 e， 然后下面就显示温度范围。我们怎么查看里面的参数？我们可以通过按这个键 s e、 t 这个按键长按大约四秒左右，一二三四 就可以看到里面的参数了。我们可以对应一下说明书，它里面的参数代码，他老款跟新款的说明书是稍微有一点点区别的，所以说我们最好调参数的时候看一下现在匹配的说明书，老款就是老款的，新款就是新款的，它里面的代码 大家可以看一下，这个 a h u 就是说是它的报警，报警 参数就是刚才我们讲过的，他这个 a l m 灯什么时候亮，它里面设定的十度，就是说是超过设定温度十度后，报警，继电器就会输出啊，这个可以修改的， 我们可以对照一下说明书，这是一个密码锁，出厂的密码锁修改参数的时候要改一下密码，说明书上也有， 我们调好以后可以长按，还长按这个 s e、 t 这个按键一二三四，这样就返回到测量界面了， 这就是他的调试方法，谢谢大家。

很多时候仪表安装好运行后会发现控制效果不好，最常见的现象是温度会超过设定值很多， 而且长时间下不来。这是由于现场的工况与出场默认的 pid 值不匹配造成的。那怎么样调整呢？最简单是直接开启自整定， 大部分场合通过自整定可以计算出一组适合现场的 pid 参数。只有在经过自整定后控制效果还不理想，才需要人工手动微调 pid 参数。现在我来讲一下自整定的注意事项，一、 一、确保参数设置正确，主要就是输入规格，输出规格参数。二、建议从室温开启自整定，如果炉子温度已经被加热到高温，则可以断开加热电源，使电炉降至室温。三、在仪表的主画面修改下，窗口的 sv 直将其设置为控制目标温度的百分之五十到八十左右，比如需要控制在两百度，则将其设为一百到一百六十摄氏度中的任意一个温度。因为自整定过程是位是控制的过程，肯定会超温的， 这样就可以防止因为超温引发的问题。四、找到自整定开关，切换位打开状态。 这个每个品牌不一样，但大同小异。自整定开始后，一般会有 it 指示灯闪烁无字。整定过程一般仪表将执行约两个周期卫士控制调节，自指示灯熄灭时自整定结束。六、自整定结束后，将设定指，按实际需求设置， 仪表就可以精确的自动调节了。下个视频我们继续讲解人工手动微调 did 值。为方便收看，请点赞加关注吧！

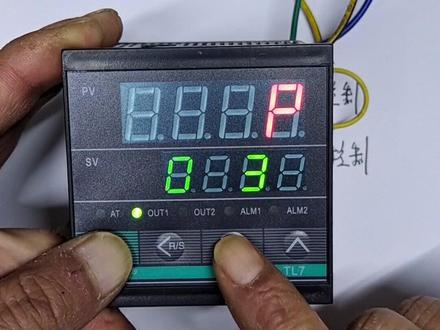

怎样设置温控仪的重要参数？这个温控仪的设置方法具有代表性，智能型温控仪的控制方式有两种，一种是卫视控制，另一种是 pid 控制。 一般出厂默认的是 pid 控制。我们先看什么是卫视控制。 s 一 t ct 键，长按三秒以上， 显示屏出现 l o e， 再按一下设置键 atu， 再按一下设置键，出现字母 pp 值是三十，按微一键，把三十改为零，再按一下 ct 键，出现 o h 回插值。 oh 回插纸的出厂默认值是零，我们改为零，看一下效果。设置完成，长按设置键返回，这就 是回家只为零的卫视控制。假如温度设定为一百度，当温度低于一百度的时候，温控也会开始加热，当温度达到一百度的时候，温控也会停止加热。 然后说一下回插值是什么意思。长按设特键三秒以上，屏幕显示 l o e， 再点动设特键进行切换，调到 oh 回插值界面。 我现在把回插直调到十度，在长按射流键三秒返回。这时候比如我们温度调到一百度， 当温度低于九十五度的时候，温控仪才开始加热。当温度达到一百零五度的时候，温控仪才停止加热，加热温度就控制在一百度正负五度，总共十度的回插。现在看一下 pad 控 控制模式的参数设置，长按设特键三秒以上，点动设特键，切换到代码 p 按位移键，按上下键，参数调到三十，长按设特键三秒以上返回。 pid 控制模式是什么意思呢？就是说我们温度假如设定为一百度，温控也会自动把加热温度控制在一百度，如果不能控制在一百度，我们就可以启动 at 制整定功能。 长按 ct 键三秒以上，点动 ct 键，调出参数代码 atu， 把 atu 参数设置为一， 在长按 ct 键退出 at， 指示灯开始闪烁，开始 pit 参数制整定。制整定功能需要在设备正在加热的时 进行，整定时间需要几分钟到几小时不等，在整定过程中不可以切断电源。假如通过制整定，还是不能把温度控制在一百度，达不到我们的要求，这个时候我们就需要调整 pid 的值， 长按 ct 键三秒以上，调整 pid 三个数值， p 是比例，参数，数字越小，升温速度越快，数值越大，升温速度越慢，默认值是三十。再按 ct 键调出参数代码 i， i 代表积分，用来消除偏差，数字越小，输出响应越快，但是 i 也不能调的太小，太小会产生震荡。下一个代码 dd 是微分，参数，数字越大，对外响应速度越快，数 越小，对外响应速度越慢，默认值为六十。下一个参数 a、 r ar 是 pid 内部参数，一般不需要人工设置，是 at 至整定后自动设置的数值。再下一个参数 tt 是工作周期，单位为秒， 是温控仪、继电器或者是电压输出每一次停止和启动时间的长短，时间越短，输出和关断的频率越快，奥特输出指示灯闪烁越快。代码 sc 是 pv 修正直， 比如说我们烧开水，水温已经达到一百度，而 pv 值显示当前温度是九十八度，那么我们就把 p v 值调高两度，用于较准 代码 lck 是数据锁，不同的温控仪设置数字不一样，每天分享电工知识，谢谢大家！

大家好，今天我们来讲解一下常州会邦 c h b 九零二温控器的调试方法。 首先我们仪表通电，上面显示的是测量温度十二度，下面是设定温度一百零三度，那么我们怎么设定温度，就点按 set 这个按键，点一下， 上面显示这个代码，下面这个数字闪烁，我们就可以调上箭头，下箭头或者说是移位键来设定温度。 温度设定好以后，再点 s、 e、 t 这个按键点一下，这样温度就设定好了， 上面显示的是测量温度，下面是设定温度，那么我们怎么查看仪表里面的参数？我们首先是长按 s、 e、 t 这个按键，长按三秒，一秒，两秒，三秒， 这样就可以查看里面的参数了，这是代码，我们可以对应说明书，他每个代码都有说明。继续点按 s、 e、 t 按键，里面都是参数代码， 我们调参数的时候，首先要调到最后一个 l k、 v 这个代码，下面是零零零零零零的时候，它里面的参数都是不好修 改的，我们如果说要修改参数的话，首先要把这个密码调到一零零一，这样里面的参数就可以修改了。 修改的时候我们一定要对应一下说明书啊，因为说明书上面每个代码的含义都是不同的，如果说调了这些代码的话，它的功能嗯就会发生改变。 调好以后，如果说都设置好以后，再长按 s、 e、 t 这个按键，三秒，一秒，两秒，三秒， 这样就可以返回了。 opt 一这个灯亮就代表它的输出，如果说 继电器输出的，他的输出出点就会闭合，奥特一就会亮，如果说是控制固态的就是固态继电器，那么他就有一个直流电压输出，他的输出 这个温控器的它的继电器输出是十二跟十三号，接线端子固态输出也是十二号跟十三号。 当他上面的测量温度低于下面设定温度的时候，这个奥特一灯就会亮，就会有输出。当上面温度高于下面温度的时候，这个奥特灯就会不亮，就会没有输出， 他就是通过这样的话，一会有输出，一会没输出。而控制降落接触器或者说固态进行加温的，他默认的方 是正常的话是 p i d 的控制方式，就是说设定一百度，当它到了九十多度的时候，它就会缓慢输出，一会亮一会不亮，一会亮一会不亮啊。 这个 a l m 这个是它的报警，正常的零幺幺的，它的出场方式就是上线偏差报警， 就是在仪表的十号端子跟十一号端子，他会有一个呃继电器开关，比如说上面温度超过下面温度， 然后加上仪表里面有一个报警设定值，他的 alm 灯就会亮，进行报警输出。比如说里面报警值设定为十度，那么我们下面 设定为一百度，当它上面到了一百一十度的时候，这个 a l m 灯就会亮，进行报警输出。啊。一个继电器 这个 at 灯就是说是自诊定功能，就是当我们测量温度呃跟显示温度，比如说我们下面设定一百，它的控制温度不是很准，一会超过一百二，或者说低于九十，我们就可以用呃温控器的自诊定功能。 具体的方法在呃配套的说明书上都有说明的字，诊定正常的，我们话就要从环境温度开始诊定比较准确啊，说明书上都有写的，基本上这就是他的正常的一些方法。 如果说我们仪表上面显示在用的过程中，他突然上面就显示一个一这个代码，就是说不显示温度，我们就可以查一下他的测温传感器有没有坏，或者说有没有断线啊？ 显示一的话正常的话就是说是传感器开路啊，或者说是断线，传感器坏了可以换一个新的传感器。 那么我们如果，呃，就是说仪表侧面标签模糊了，我们不知道传感器的型号，我们可以啊，在仪表通电的瞬间就可以看到它的型号了啊，我们来试一下，比如说现在我们把它断电，我们可以送电啊， 现在它上面在通电的瞬间上面有个 k， 下面有个六百，就代表它是 k 型号的产 感器，温度范围是呃，零到六百度的温度范围，我们可以通过这样的话来查看他的传感器的型号啊。好的，谢谢大家。

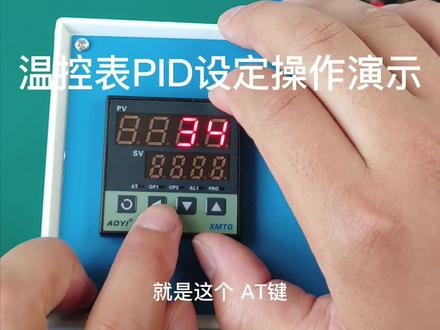

我们现在给大家演示一下文孔表如何进行自整定，自整定就是他根据当前的工作状况，当前的负载功率以及当前的加热环境，自动的去匹配更合适的 pid。 所以如果说当你的温控器对当前的加热环境啊，他的算法匹配的不理想的情况下，我们可以通过自整定让温控表自己运行一段时间去匹配合适的。 这些撇我们如何去？我们如何去自整定呢？就是这个 at 键，我们就是第二个按键，我们长按 at 键大概几秒钟， at 灯会亮， at 灯亮起 的时候他已经进入自整定状态，这个时候我们不需要做任何的操作，这个灯自动熄灭，就意味着温控表已经完成了自整定，已经进入了一个比较匹配的 pid 参数，这个自整定大概需要 十几到二十几分钟不等，他自己会循环往复两个周期，然后完成自整定。我们进入自整定就不用管他了，等他自己自整定结束就好了。

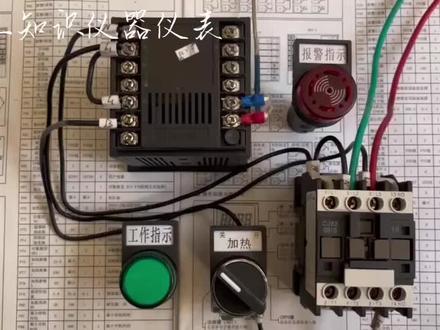

大家好，今天我给大家讲解一下常州汇邦 c h b 七零二温控器控制交流接触器是怎么接线的。我们这边的线已经都接好了啊，我给大家讲解一下。 首先我们仪表的八和九是电源线，我们先从八这边拖一个号码管，用 n 标注标注零线，先从八这边 接一根线，接到接触器的线圈 a 一这个端子线圈 a 一啊，然后从 a 一再接到我们这上面的零线，也用 n 标注，左边这个是零线，右边是火线啊， 零线我们这边已经接好了火线，我们从九九这边 接过来，接到这边一个 l e， 就是右边的这个红色线，这就是 l e 啊九， 我们再从九跳一根电源，跳到仪表的十二，十二和十三是仪表里面的一个继电器，就是控制交流记录器线圈的。 我们从九跳一根电源，跳到仪表的十二处点，然后从十三出来，从十三出来我们就接这个加热开关，加热开关下面的接线柱，再从这个接线柱过来，我们就接到接触器的 a 二这个端子， 那么接触器就是一头线圈，接的是零线，还有一头这个我们用 k m 标注， 他就受温控器十二跟十三这两个端子来控制啊。当我们温控器上面的测量温度低于下面设定温度的时候，那么我们从九这边跳过来的一个电源线，十二十三这个继电器就会闭合，一闭合 他就把十二的电引到十三上，然后从十三到这个开关，我们这个开关一打开，然后这个下面就得电，一得电接触器就会吸下去，这个接触器吸下去，下面的接着负载就会有电啊， 在温控器如果说上面温度超过下面设定温度，那么我们十二跟十三他就是一个断开的状态，十二跟十三就断开了啊， 那么他的十跟十一就是说是他的报警端子。如果说我们温控器是上线偏差报警的，我们就可以接一个这个报警指示灯啊， 他是上线偏差报警，就是说是上面的测量温度高于下面设定温度，再加上仪表里面的报警设定值，他就会动作起到一个报警警示的作用， 那么我们报警怎么接线这个报警指示？如果是二百二的，我们从这边可以引一个零线引到他的一个端子，这个报警指示的端子还有火线，我们可以从这边十二接个电源接到 温控器的十上面，然后从十一出来就接报警指示的另一个段子，当我们仪表里面报警，继电器动作一动作，然后这个报警指示就会发出声音啊，就可以告诉我们，呃，温度超温了， 那么我们如果说在外面为了更方便观看，就是说接触器的工作状态熄合与断开，我们可以加一个这个工作指示灯。 工作指示灯我们怎么接线？我们可以就是说把他的他后面是两个接线端子工作，只是二百二的一边一头，我们也是把零线接好，就是说把这边从这边一个零线接到这个工作指示灯，然后火线 我们可以就接在这个主力开关效果的这个接线端子，就是说与我们的这个接触器进行同步，当我们家的开关一打开，这下面得电，我们这个指示灯同样就得电，接触器一吸合指示灯就会亮， 这个开关一关开，一一断开，就是说接触器弹出来，就是说下面没电的时候，我们这个灯就会不亮，就起到一个工作指示的作用。 我们接线的时候就是说一定要注意啊，他这个八和九是一个电源，十二十三十四是一个控制输出，十二十三在仪表不通电的情况下，他是一个常开，十呃，十三跟十四 在不通电的情况下是一个场地，当我们温控器送电了啊，上面显示温度了，测量温度低于设定温度，那么十二十三就会闭合， 十三跟十四就会断开啊，当我们上面温度超过下面设定温度，那么十二十三这边就会断开， 他就是通过十二十三这个继电器断开与闭合来控制这个交流接触器的启动与停止啊。 温空气的五和六就是接待它的测温传感器，如果说是 k 型的测温传感器就是五接负六接正啊，一型的传感器也是五接 负六接正，如果说我们接的是 p d 一百的传感器，我们就是四五六六是正，四跟五 接两根线啊，就是说随便接两根线，四根五六十接正。 pd 一百的传感器，三线值的啊， 这就是 c h d 七零二控制交流接触器是怎么接线的啊？我们接线的时候一定要在没有电的情况下进行接线啊， 这个是我们已经接好的给大家讲解一下的，这就是温控器的接线控制交流接触器的。

今天这个视频我们来讲导电温空气给电值的设置与自诊电的操作步骤。给电值比较简单，我们看这个是测量值，这个是给电值， 按下一键那给定值就可以减小，只是务必注意，改完以后要按这个键确认，那才算有效。如果要增加一样的 确认，只是很多时候我们会碰到一个问题，这个值改不了，那这个时候我们要去检查密码参数是不是被设置为三了，如果是改成一二或者是 o f f 就可以了， 那如果控制效果不好，我们就需要来给仪表做自诊定。那步骤是怎么样的呢？在这个界面按下圆弧键，再按，再按会看到 a t 参数 目前处于 o f f 状态，我们按上键改成 o n 打开，然后确认。细心的朋友会发现，刚才这个 a t 灯是灭的，现在就闪烁起来了，就代表仪表目前处于自诊定状态。 好，这个就是关于给定值与自诊定的一个操作，有什么不懂的都可以在评论区留言。

温控器他的一个自诊定设置如何设置？首先我们需要明确他的一个自诊定方式，自诊定一，他是在达到设定温度百分之九十之后上下浮动。自诊定二是达到百分之百之后上下浮动。 我们首先要确定他的一个自诊定方式，之后我们再设置他的一个自诊定方案。 yes， 一就是他的自诊定一。 yes， 二就是自诊定二，根据不同的需要设定他的不同的自诊定方式。大家其他想要了解的，欢迎评论留言，谢谢！

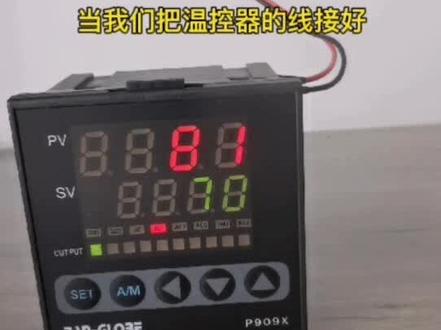

当我们把温控器的线接好，参数设置完成以后，温控器就开始工作了， 但这个时候往往发现啊，控制效果不理想，比如设置温度是七十度，温度就是没有办法稳定在七十度，有时候会超高，有时候会超低，有时候呢是在上下波动，就是没有办法稳定在七十度， 那这个时候呢，是由于那个 p id 参数不合适造成的。那么有两种方法可以解决这个问题，第一种是进入二级差的菜单修改 p id 参数，那这个呢，需要对 p id 的原理有一定了解， 我推荐大家来采用。第二种方法，就是我们常说的自诊定，现在我介绍一下自诊定的步骤，二十一天 t 再按 set 再按。我们看到现在 att 参数是处于关闭状态，我们按下向左键，按下向上键就可以切换成 yes， 就是打开状态，按 set 确认， 再按 set， 再按，再按，一直等他回到主界面就可以了。这个时候我们看到 at 指示灯已经在指示了， 那么呢，现在系统就已经开始自动自整电了，这个时候呢，我们呢就是要让系统一直处于通电状态，呃，让整个设备运行起来，等这个 at 指示灯自己结束就可以了。那这个过程到底需要多久呢？这个跟系统的 升温与降温速率有关，快的系统可能几分钟，那慢的可能两三个小时，长的一天的都有，那这个过程不要急，要等他自己结束，等他自己结束以后， 呃，这个仪表会自动上出一个合适的 ps 参数，会自动改变 ps 参数值，这个时候我们的工作效果就会非常好了。

这是温控器刚拧回来的状态。第一步，选择感应棒的类型 看看，按第一个键选一退出来。第二步，解锁高级菜单，把这个改成零， 然后退出来。第三步，进入高级菜单，按第一个键 找到这个参数，把它改成负一百六十九， 好，进入高级菜单，找到 suv 一 好，把这菜单给改成 arm， 好，退出来， 然后 a 二一 a 二就有了， ok。

嗯，我今天先分享一个温度表的小技巧啊，这个功能的话是比较实用的，而且而且也是比较好的。嗯。现在的温度表 为什么叫智能温度表？也就是说他带智能功能的，我们平时的时候在加温的时候，就是因为保障行业上面的那个应用，上面是多种多样的， 有的那个输出的那个加加热的功率啊，有大有小，像自带机上面大概一千多瓦的那个，像脆木机上面几千瓦几千瓦的都有。 也就是说他那个功率越大的时候，就是那个温度的加温的速度很快， 然后速度快的时候，他就是温升很快。也就是说我当温度表达到设定值的时候，比如说我设定两百度，两百度到的时候，我把它控制端把加热的电源切断， 但是他功率那个加热器上面的功率，他就是温度温升很快，也就是说你已经是关掉了，但是他温度上升的很快。哎，还是这往上两百两百四，两百二，两百三，两百五。往上冲。 这个葱的话，也就是说客户比较头痛，温度固冲太大，嗯，温度的精度好像不够。嗯，像这种情况的话，就是这个温度表的话，有一个叫至整定的功。 这种电的功能是怎么调整的呢？通电以后同时按住上箭头，下箭头五秒以上， 然而他会跳出一个灯，就是自动静的灯，他一闪一闪，一闪一闪。然而是你就第一次加温的时候，他根据你达到温度以后温升超过多少，比如说超过十度，二十度， 然后他根据你上冲的温度偏差，他里面有一个功能，他可以自己分析， 然而是在将近设定二百度的时候，他不是到二百度就开始切断电源，他可能是认为你故充的太多的话，他可能是一百九十度或者一百八十 度以上，他开始的时候就开始加温停，加温一秒停一秒，加温两秒停几秒，就是这根据这个就是提前的控制他的温度， 这个功能是比较好的，也就是说我要达到两百多的时候，部位顾冲到两百二，两百三，顾冲了很多， 也就是这，这个叫制整定的功能。这个这个制整定的功能设第一次设定化以后，他这个温度表里面他会系这里边，然后下次呃加温的时候，他会有一个控制固冲的功能， 这个这个功能是比较好的，也就是说这个叫自正定的功能，到时候可能那个我们的客户啊， 大家都可以去试一下，这个对温度的精度有很高的那个，呃呃很大的提高。

大家好，我是成功呃，这个视频吧，我在成都给大家录制。呃，这个视频呢，回答网友的一个留言，哎，他这样问我，你好，我家风机盘管就是受控的一会停一会启动，一直这样对风机有影响吗？ 呃，非常感谢这位网友的留言。呃，他这个问题其实比较简单，哎，就是说他们家的那个风机盘管可能是一会停一会启动啊，其实这种情况呢，就是如果你的启停过于频繁呢，那对风机盘管的电机是有影响的，如果只是普通的这一会开一会停这种其实没有什么影响的。 所以他这个一会停一会启动到底是呃多么频繁，这个我们也不知道啊。啊，可以自己去观察一下。如如果只是这个十几二十分钟，这个呃启停一次啊，这些这个啥是 没什么问题的。呃，当然呢，你如果是在比如说什么一两分钟甚至一分钟以内就在那里频繁的启停的话，这个对那个风机盘或者电机肯定是有影响的。 遇到这种情况你可以去看一下。呃，你那个温空器是不是安装的位置不对，呃，比如说你安到那个门口了，呃，这样那个进进出出的人多，这样呢，那个地方的那个温度变化比较大，波动比较大，呃，所以这个温空器感受到这个温度变化大了以后，呃，他就会使得这个风机盘管起起停停的， 会有这种情况，如果是这种情况的话，你可以把温控器的那个呃启停温度，这个启停温差啊给他调一下啊。一般来说温控器呢，他的个启停温差是两度，可以把它变大一点，变到五度甚至七度啊，这些， 这样呢，就是，呃，即便你那个地方那个温度变化在七度范围以内，哎呀，他也不会导致你这个风机盘骨这个，呃，频繁的起起停停的。好了，这个视频吧，就到这里，谢谢你的收看，再见。
