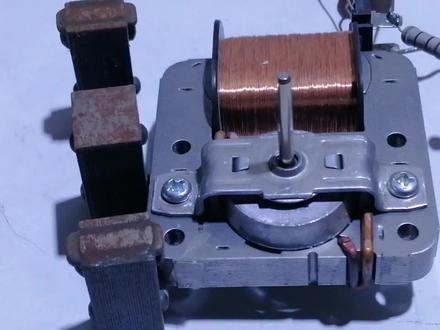

短路环的作用工作原理

短路环，呃，交流接触器是有的，直流是没有的，那交流电是正线波，他是有过零点的，当流过线圈的交变电流过零的时候，电磁铁的吸力等于零，这个时候铁芯会释放显铁，会释放显铁， 但是过龄的时间非常短，铁心也会重新吸和显铁，他两者之间就是来回吸和，会产生震动，会发出噪音。这个短路环呢是可以消减这种震动的，我们看一下怎么消减。 当他通过电流的时候，这边会有磁场，那短路环会生成一个比较滞后的磁场，这个时候作用在 这个斜铁上有两个力，一个是短路黄的吸力，一个是电磁铁的吸力，这个两这两个力的合力是大于弹簧的反力的，它可以使这个净铁芯和显铁之间能稳定的吸和，那这样的话就不会有震动，也不会发出噪音了。

大家好，我是光头纪念，上期视频呢，和大家分享了一个交流接触器的一个故障， 然后我给大家讲一下产生这种颤动啊，或者是哼声他的原因。 在讲解的过程当中呢，讲的不是很细，可能有很多朋友呢没有听懂，所以这期和大家补充一下子。我们这个交流接收器啊， 在使用的过程当中，它产生的这个颤动或者轰声，它的原理是什么样子的？为什么加了这个短路环之后，这种情况就可以得到改善或者消除呢？加入接触器，它里面有三个核心部件，动铁芯，进铁芯，然后这个是线圈， 动铁芯和净铁芯呢，都是由一片一片的硅干片点制而成的，然后用铆钉把它磨起来。而在净铁芯上面，他在两方各有一个短路环，大家看这里有一个，这里有个 这种短路环，一般由康铜或者列个合金制作而成的交流接触器，他工作的电源是交流电对不对？ 而我们的交流电他是一个正前波，他波弦是这样的嘞，他的电流和电源的大小随着时间改变而改变方向来这样变大，然后到零，再到负的最大值，再到零。 既然交流电他的方向和大小实时发再发生改变，那么他在这个铁线上面产生的磁性磁通，他的方向和大小也会发生改变。而我们的 交流接触器里面，它有一个动铁线和一个境界，那么交流的人在变化的时候，从零开始慢慢的变大，变得最大值的时候，它上面磁性呢会达到最大值，然后慢慢的又变小， 变到零，他上面的这个时通和吸力也会慢慢的变小，一直到零，只是他的变化很快，当这个交流电变到零的时候， 这个叫做过零，当他过零的时候，这个动铁心和静铁心之间，他的吸力会暂时消失，也就没有了，因为他没有电流了。 那么这个时候这个动铁心和静铁心之间，在弹簧力的作用下，他会向两边张开，而当他张开的时候，这电驴又来了，他已经往负边这边走， 慢慢的达到负的最大值，对不对？又会吸合起来，然后到这里又到零的时候，他又失去了吸力，当他过零的时候 他会张开，当他过完年的时候，他又会熄火，所以这个时候他是不是会产生颤动啊，啪啪啪啪啪响啊， 所以这个交流接触器啊，上面的这个轰声啊，颤动啊，就是这么来的。我们出面的工程师为了消除这个噪音，想出来一个办法，就在上面加了一个短路环，你看这里大家看见没有？短路环，他是从这里的切开， 然后这样加一个金属环，因为在交流电当中，他也会产生一个磁通，对不对？他会阻碍这个硅胶片里面磁通的变化，使这个静铁心和动铁心之间他们的磁通发生纤维差。假设这个是动铁心上面的电流， 而我们的静铁线呢，加了一个短路环，会使他的这个电流啊，或者他磁通啊，会产生一个香味差，或者字号一点 走进。 当我们的动铁芯上面的这个 电流会在磁通过零的时候，静铁心还在这里呢，也就说他上面是磁力的时候，他上面有磁，不会两个同时是死对不对？好？当往下面走的时候，静铁心， 过年的时候，冬天型应该到这里的总有一个有词对不对？所以他们就不会产生没有吸力的情况，也就不会产产生颤动了，这就是这个短路 的工作原理。所以当这个短路环呢，他出现松动或者这里断裂的时候，断裂的时候，那么他就不会形成回路， 不会形成回路，那么这个挡的话就失去原来的意义了，这时候我们的这个啊，接触器啊，在过年的时候他就会直响才震动， 所以这期的和大家补充一下子这里面的一些知识点，希望能够帮助大家。好的，谢谢大家。

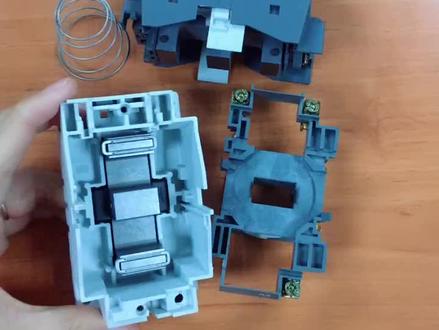

零基础学电工，就看电工大师兄教学，这是我们常用的交流接触器，很多电工朋友都知道交流接触器里面有一个所谓的短路环，但是很多人却不知道短路环他到底在哪里？ 今天电工大师兄就拆开一个交流接触器，带大家去看一看。首先我们给它拆开这里，这个是他的弹簧，是用来复位用的，这个是他的洞弦铁， 这个是线圈，是用来产生磁力的，这一个是竞选铁，他是不动的。那么这个神秘的短路环在哪里呢？他就在我们的竞选铁上面，大家可以看到 这里有一个环形的铁环，这就是短路环，这边也有一个他包裹了一部分的硅钢片， 那么他起什么作用呢？我们都知道交流接触器他线圈是采用的是交流二百二十伏的或者是三百八的交流电，根据我们交流电的波形，我们看到当交流电过零点的时候，过零点的时候， 那么我们的线圈是没有电流通过的，这个时候动弦铁就会在弹簧的作用下往上复位， 如果没有短路环的话，那么他就有可能产生震动或者噪音，虽然这个时间过 零点的时间是极短的，如果我们有了短路环之后，短路环所包裹的这一块的硅干片所产生的磁力就会堕厚于原来的这一块的硅干片所产生的磁力， 那么当他当我的交流电过零点的时候，那么他的相位上是落后于他的，这样就可以有效的避免我们交流切出去的震动或者发出噪音，这就是我们短路环的作用。 所以在实际工作当中，如果我们的交流接触器发出了很大的震动或者是噪音，我们就要去考虑一下我们的交流接触器的短路环是不是断掉了。各位朋友喜欢的点赞、关注转发吧！

大家好，这里是关头机电，欢迎大家收看。因为最近有朋友问到交流接触器中的短路环，他的作用以及他的工作原理， 本来交流接触器他是属于电工范畴，但是呢电子和电工他的知识有些是相通的，很多都是相通的，而这个教育接触器里面这个短路滑呢，他的工作原理呢？也可以用我们电子方面我们所学过的知识来解释，所以今天和大家讲一下子， 希望能够对大家有所帮助。我们现在看一下这个交流接触器里面短路滑是一个什么样子的一个原件 或者一个什么样的物件啊？我找朋友拿了一个交流接触器，把他暴力拆解了，你不好拆，我就把它拆解了，这个交流接触器本来是换下来的，只是他的触点这些东西有些坏了 地方都是好的啊，我把它拆开了，大家看啊，这是一个弹簧，这是一个动铁芯啊，这个铁芯呢，它是一片一片的不易干片叠成的，然后用铆钉把它卯起来，来看看这个一字形的洞铁芯，然后这里面 有个电，有个线圈，有线圈，这个是一个三百八十伏的一个交流接触器啊，这是线圈， 这有一个静铁心不动的，这个是动的，但是可以拿出来看见没有， 就这些。然后呢在这个进铁芯上面，这个一字形的这个铁芯上面啊，他这里有 两个金属环，这个金属环就是我们今天和大家讲的他短路环， 大家对比看一下，这动铁心，动铁心上在这里没有对不对？没有这个短路环，没有这个金属环，这上面有一个，为什么他加这个金属环呢？他有什么作用呢？然后他的原理是什么样子的？我给大家讲一下子啊。大家看 交流接触器，顾名思义，他使用的是交流电，三百八十伏的也好，两百二十伏的也好，他都是使用交流电，他的波形是一个正型波，像这样子的 啊，他的特性我和大家讲过，他的电流随着的是他的时间，他大小和方向实时在改变，不断的在改变，从零开始 慢慢增大，达到最大值，然后从最大值慢慢的变小到零，零又慢慢的往负负方向走，变到负的最大值，然后又开始回路到零。当这个交流电 从零到最大值，最大值到零的时候，到这个零点的时候，往负方向走的时候，这里只有他经过一个零点，对不对？我们加速过零，意味着达到零的时候，他的电流最小对不对？也就没有电流了，就这个意思。 所以到我们这个电磁铁交流接触系统正面这个电磁铁啊，他通用的交流电， 他产生这个吸力啊，产生吸力是脉动的，因为 他通过他的电流是他的方向和大小一直在改变，所以他这个吸力他是脉动的，对不对？好，我们再来看啊，既然他产生的吸力是脉动的，当我们电流从最大值达到零点时候，也就是过零的时候，那么 这个铁芯里面产生的这个磁场是不会消失啊，就是会消失，因为一个动铁芯和一个静铁芯，他两个同时产生一个吸力，然后 把它吸起来，吸起来的时候，因为它使用的是同一个电流，当这个电流过零的时候，他是动铁心和静铁心，他的吸力会同时变为零，在这一瞬间 他会产生诗词与心之间他就会会产生颤动，就会产生很大的噪音。而我们为了克服这一个缺点，我们就在这个静铁心或者动铁心上面加了一个短路环，就这个的 就加入这个短路环，一面加了一个这个线圈，通电的时候就会这个在这里面产生一个磁场，然后在这个短环里面他这样子跑的一个闭合的一个铁芯，对不对？他也会产生一个感应电流， 这个感应电流会阻止穿透他的这个尺度的变化，会在这上下两个铁心之间会产生一个相位差，也就说因为他 他，他有一个，他对他的这个词词通会产生一个阻碍作用，他就会变得慢一些，那么他就变化快一些，对不对？所以这两个铁心之间的一个词通啊，就会产生一个向微差，就像我们交流电一样啊，我们打个比方，我们还是拿这个波型给大家讲解 啊，假设我们这一个是这个波形，是动铁心的一个一个一个刺痛的一个变化的一个波形啊。然后如果没有加这个短路环的话，进铁心 他的这个尺寸的变化也是这样一个曲线对不对？所以两条曲线他是重提重叠的。当达当这个电流过零的时候， 他们两个也同时护林，也是到这个时候他们两个的吸力同时变为零，同时消失。如果我们把通过这个短路环就是会阻挡这一个其中一个里面的这个池洞的变化，那么 他说变化慢一些，变化慢一些的话就和假如这个是静铁心，这个动铁心，那么会在这里面他变化缓慢一些，就把他明明的香味给错开了呢？错开了，错开了 对不对？这错开的话，当动铁心变为零的时候，过零的时候，他进铁心还没有过零，他们实时的时候不是同一个时间，所以总有一个产生犀利就会消除这种噪音，就是这个原理。所以碰到问题的时候我们都动脑， 你想一下我们所学过的知识，可以解释很多问题的。这是交流接触器这个短路环的一个 作用和他的工作原理啊，大家有兴趣的话也可以找一个这样的交流接触器去看一看。其实把他的那些废弃的交流接触器啊， 把他的这个线圈拆下来，我们可以做很多次数，我都拆了好几个了。好，今天就给大家讲到这里，谢谢大家，我们下期见。
