什么是pfc和llc架构哪种好

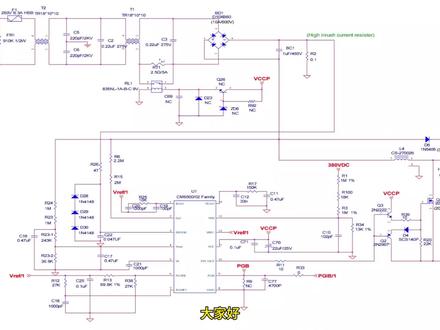

大家好，今天讲解全电源管理系统，主要有 pfc 电路、反击开关电源、 lc 开关电源构成。首先讲一下 pfc 电路，两百二十伏的交流电经过抗干扰回路，抗干扰回路有安规电容和供膜电感构成。 抗干扰回路后面是预充电回路，通过 rte 给 psc 的主滤波电容进行充电，当充到额定电压时，继电器吸合电路进入工作状态。后面就是整流滤波电路， 得到三百一十伏的直流电，三百一十伏的直流电经过电感进行升压，升压到三百八十伏给开关电源升压。原理就是控制 mos 管的导通截止来实现升压的。 q 二和 q 三是 mos 管的驱动电路，当芯片的死角输出高电瓶时， q 三导通并放大电流让 mos 管迅速导通，一段时间后，芯片的死角就会由高电瓶变成低电瓶。 当芯片实缴输出低电瓶时， q 二就会导通， q 二导通后就会迅速让 mos 管截止，这就是 pfc 基本工作原理。电源的第二部分就是辅助供电，辅助供电主要是给芯片提供供电和待机电路供电 采用简单的反击开关电源管理芯片，芯片内置 mos 管，共有四个有效引脚， 对外提供十二伏和 vcc 供电。第三步是主供电电路，主供电的芯片供电来源，辅助供电。主供电采用 lc 的开关 电源芯片会让十三、十四角交替输出高电瓶，当十四角输出高电瓶时，十三角就会输出低电瓶。 q 十六和 q 二幺导通电流流金。 q 十六和变压器主绕组后，通过 q 二一回到负极，当十四角输出低电瓶时， 十三角就会输出高电瓶。 q 十七和 q 二零导通，电流流经 q 二十和变压器主绕组后，通过 q 十七回到负极驱动变压器中产生交流电，通过输出册给了主变压器。 最后是主变压器，两个 mos 管的驱动来自驱动变压器，主变压器通过两个 mos 管的交替导通来实现变压的 输出，侧采用猫斯管同步整流电路，这就是整个供电系统的全部电路，欢迎大家留言评论。

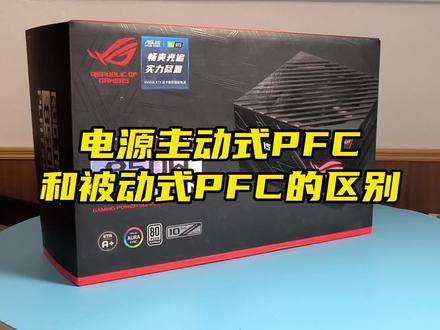

电脑电源中的主动式 p f c 和被动式 p f c 有什么区别呢？ p f c 就是功率因素校正的意思，所谓的功率因素指的是有效功率与总耗电量之间的关系。基本上， 功率因素可以衡量电力被有效利用的程度，当功率因数值越大，代表其电力利用率越高。目前的 p f c 有两种，一种呢就是被动式 p f c， 一种是主动式 p f c。 那么两者有什么区别呢？第一点，两者的设计不同。 被动式 pfc 通常为一块体积较大的电杆，外部缠绕很多铜线，通过电杆补偿方法提高功率因素。主动式 pfc 电路是由电杆、线圈、微波电容、开关管 以及控制 ic 等图层。第二点不同，就是转换效率不一样，主动是 pfc， 转换效率更高。第三点，成本不同，主动是 pfc， 设计复杂，成本更高。被动是 pfc， 相对来说成本低一些。 那么两种模式我们选电源的时候到底如何选呢？如果说用在低端的电脑上，买个被动式 pfc 的电源使用没什么问题， 相对来说成本比较低。如果说用途更偏向于玩一些大型游戏，电脑的使用效率更高，那么可以买主动式 pfc 电源，他拥有更优秀的性能以及更高的转换效率。虽然说价格会贵一些，但是呢，整体质量更优秀。

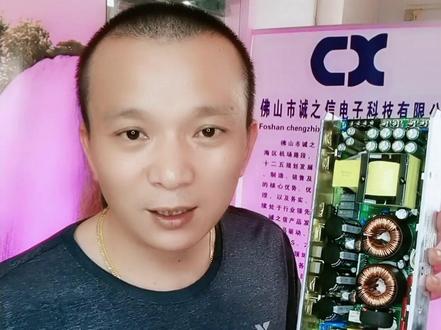

好了我们再来讲一下我们这个电源，这个这个我们也是，呃类似啊，就跟刚刚这个电源差不多，但是咱们这个电源呢啊从设计啊从设计啊，从整个啊里面 啊还有用料哎，大家可以看得到吗？看到吗？对啊，可以看得到吗？呃然后呢？呃我们这同样也是一样的。呃这个 这里是火线零线，火线零线经过一个保险管啊经过一个保险管啊，保险管的话就起的什么你房子后面有，呃有产品有故障啊，短路 啊，是不是？哎他就会保护起来，会烧掉他。一般的话所有话我们所有的电器啊，就大功率电器啊，像电视机啊，空调啊是吧？还有那些设备啊都是有都是有这个保险的啊，咱们也不例外啊。 呃然后呢我们经过一个压敏电阻啊，压敏电阻什么呢？他就防止雷击或者电压过高或者是接着线啊，就外部的电路突然过来时候好了，咱们这个压敏电阻他像一个组织啊，他突然跟你 哎断开掉啊，房子后面烧坏啊，冒烟啊、着火啊这些啊这是这个压敏建筑啊好了再经过一个热敏建筑啊， 我们现在热门就是和这个继电器啊，继电器起到什么作用呢？他就是一个缓冲啊，缓冲他脚啊，突然这个电过高 啊，冲击的就严重啊啊造成那个非常不正常的时候啊，他就会出现，他就会帮你采取一个缓冲啊，就是给你慢一拍或者给你严实一下啊，就一个是对我们电源保护，对我们电器 还保护啊，还有一个你看我们这个又这个两千瓦，这个啊这个我们单个的也是两千瓦的，哎，可能有些人懂得啊，都知道这个电源是是怎么来工作的，这个叫交错 pfc 啊，交错 pvc 啊，就是说我这一个两千瓦的好了，我这个工作那一个鞋型就是相当于也是开关一样的啊，就交出来 啊，这个工作好了，这个停止这个工作这个停止啊，他是人流来的啊，这是人流来的，就是效率会更高，温度更低，因为咱们这么小的体积啊，大家看得到这么小的体积做这么大功率， 那你是怎么实现的呢？是不是啊？我们是交替的工作的啊啊？这个工作一下那个停掉，那个停掉这个工作啊，这个叫叫交错皮肤啊， 大花你从成本上后用掉的话，肯定是人家用好的材料去堆积起来啊，有的他现在是两组啊，刚刚前面介绍了，前面介绍了一款的那个，那个 就是一个 pfc 啊，这种就是两个，也就是这个成本更加要翻翻了，就相当于撇千 poc 的更加翻，翻你功率更大，然后也是一样的。 呃，过完过后呢，就是经过变压器啊啊，他就形成了一个交流啊，这里一个开关管啊，这里 啊这里是开关开关作用啊，这后面又形成了一个开关开关，然后就形成一个交流信号在变压器这里啊，这个开关高频变压器啊， 我们这高层面积是磁性的，然后呢这个是一个呃漏管啊，就跟他两个配合来使用了，然后呢就是经过一个交流，再经过我们这个消热机啊，消热机的话你就又把他消热机呢？或者有些有些不知道啊 啊，有些刚接触的可能不知道，相对机的就相当于是一个二极管啊，二极管他分的一个双向的啊，双向二极管就是可能有三个角的啊，中间一个角就是两边对流啊， 就是把它整流程，因为他相对机他速度更快啊啊，然后功率做的更大啊， 然后的话就是到了那个就把他整流，整流出来又形成一个直流信号。那直流信号呢？然后又经过我啊，我们这个直流电压啊，然后到我们这个电点电容，你看我们电流电用，用了很多啊，用了很多个， 再把它整流成那个直流，过后再把它滤波啊，把它砸波啊，就会更平滑。

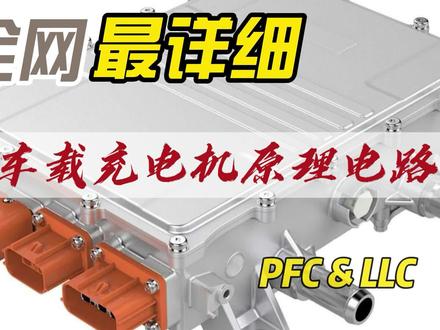

好，大家好，今天我们一起来学习一下新能源汽车车载充电机，新能源汽车车载充电机是新能源慢充系统它的重要组成部分， 他的一个英文简称呢叫 obc， 嗯，他在我们车上的位置呢是比较好找的。嗯， 我们只要找到交流慢窗口后，顺着后面的插口线往后捋，那么插口线的另一段呢连接着一个箱子，那么这个箱子呢就是我们的车载充电机。 车载充电机他的外面呢有三个插口，第一个插口这个是呢，嗯，交流电的一个输入插口， 第二个呢是一个直流输出插口，第三个插口是通讯控 插口。好，我们打开车载充电机，他的一个这个箱子呢，我们会看到里面各种各样的电器原件， 主要包含电杆、电容二极管、木丝管等一些原件。我们以某国产新能源汽车车载充电机为例来给大家介绍啊他的工作原理，他的电路图，我们可以等效成这样的， 我们可以看到这段呢是我们的一个交流电的一个输入端，嗯，交流电是二百二十伏。 交流电输入以后呢，首先会通过一个 emi 的一个过滤的一个过滤电路，它里面主要包含电杆，是两个电杆组成的， 一个过滤的一个电路，主要过滤一些电池的一些干扰信号， 过滤完了以后呢会通过一个调试的一个整流啊整流电路，那么这一部分呢叫我们叫做 pfc 电路啊， pfc 呢它的一个中文名字呢叫做功率因素较准电路， 他的作用呢就是，呃满足电网测的一个需求啊，重点呢是这个 pfc 啊，能够调节电的电压和电流他们的一个相对关系， 让电的电压和电流呢在向位上进行接近重合，从而呢 提高电网的一个利用率，因为我们电的一个功率呢，它是等于电压乘以电流，如果电压和电流他们的一个向位是错开的话呢，那么对于电网的一个应用的一个 使用率是不高的，所以呢我们国家呢要求我们相应的一个设备呢，必须安装的 pfc 电路， 并且呢 pf 的电路可以提高电的一个电压，将二百二十伏的电呢提高到相应的一个电压的一个需求，比如说我们这个呢是四百伏的一个电，所以呢他可以 将电压呢提高到四百伏。 pfc 过来以后呢会通过 l l c 电路啊， 那么这 l c 电路呢，它主要呢是包含这个两个电感， l l 一个电容。 c 啊， l c 电路呢，它的一个作用呢？嗯，是一个稳压的一个作用， 并且呢起了一个隔离的一个作用。首先我们讲稳压， 为了保证我们充电始终保持在一个什么呀？高效的一个工作区间，必须要将电压呢稳定在某一个范围内。 l c 电路可以保证我们电压呢始终保持在高效的一个工作区间，从而呢提高。呃，车载充电机他的一个工作效率。第二个呢 l c 电路，我们说他 的一个作用呢是一个隔离的作用啊，嗯，他主要是将电池包的这部分和我们的电网呢，嗯，这两个部分呢进行一个隔离，从而呢提高这个安全性的一个问题， 通过这两个电路呢，我们就可以把交流二百二伏的电呃转化成直流四百伏的电，并且呢电压是比较稳定的。 最后呢给大家介绍一下，嗯，车载充电机他的一个成本问题，这个呢可能大家也关心的也比较多， 车载充电机它的一个价格呢？嗯，如果一般的一个车载充电机的话，大概在几百块钱左右，六七百块钱，如果比较好的车载充电机的话， 它的价格呢可以达到三四千左右啊，车载充电机它的功率越大，证明我们这套系统它的充电速度是比较快的，那么这样的话呢，它的价格呢就会相应的一个提升。 好，关于车载充电机的部分呢，我们今天就介绍到这里，如果大家还有什么问题的话，可以在评论区给我留言。

充电头网拿到了古时一款一百八十八瓦多口淡化加桌面充参考设计，充电器为三 cra 输出，其中 usb、 ce 和 cr 接口均具备一百四十瓦 pd 三点一输出，其他接口也支持快充。 充电器边缘湖面过度，整体扁平圆润，机身正背面和边缘外壳喷刷银灰色金属漆，机身顶部印有一百八十八瓦刚 fast， 左侧设有指示灯， 底部外壳印有充电器参数型号， g s w 幺八八 a 零九五七，输入一百至二百四十伏五十或六十赫兹二点五安。 usb c e c 二，输出 五伏三安九伏、三安十二伏、三安十五伏、三安二十伏、五安二十八伏、五安。 avs 十，五伏至二十八伏五安一百四十瓦。 usbc 三输出五伏、三安九伏、三安十二伏、二点五安十五伏、两安二十伏、一点五安。 pps 一，三点三伏至十一伏、三安。 pps 二，三点三伏至十六伏、两安三十瓦。 usb a 一、输出三点三至十二伏、二点二安 五伏、三安九伏、两安十二伏、一点五安二十二瓦。 usb a 二，输出五伏三安九伏、两安十二伏一点五安十八瓦。 充电器支持多口同时输出，并支持功率分配，产品通过了 c b c u k c a f c c p s e u l k c 三 c 认证。底部四端还设有防滑垫， 输入端为八字插口，输出端配备三 c 二 a 五个 usb 接口，最多可同时给五台设备供电。 测的机身长度为一百二十三点二零毫米，宽度为九十点二二毫米， 厚度为三十四点二二毫米，产品体型较大，测的重量约为五百二十五克。继续进行拆解，沿接凤鞘开充电器前外壳内部模块固定黄铜散热片，模块背面粘贴散热铜片和绝缘麦拉片。 拆下散热片，主板正面被灌胶填充，导热胶填充器件缝隙同时起到加固作用，清理掉导热胶。 p c b a。 模块正面焊接电源插座、保险丝、压敏电阻、滤波电容和滤波电杆等原件 背面焊接 p f c。 开关管、 p f c。 整流管， s t e 法半导体二合一控制器， s t e 法半导体 淡化加半桥芯片。这款参考设计采用 s t e 法半导体， p f c。 加 l l c。 二合一方案，并使用淡化加开关管用于 p f c。 升压。淡化加半桥芯片用于 l l c。 开关电源同步整流控制器也来自易法半导体 输入端保险丝来自承认电子，规格为五安二百五十伏，压敏电阻来自松龙，型号 vd 二一四第四七幺 k， 用于吸收雷击浪涌。共磨电杆采用七包线和绝缘线绕制。 安徽 x 二电容来自杰威，规格为零点六八。威法第二集供膜电杆采用扁铜线绕制，底部焊接绝缘支架。整流桥来自旭昌辉，型号 gbu 一零幺零，规格为十安一千伏。使用两颗并联两颗薄膜滤波电容，一零五 g 四五零 v 两颗薄膜电容和磁环电感用于滤波。易法半导体的 s t r g。 零幺幺是一颗数字化、多模式 p f c。 加 s t。 专利 time shift 控制模式的 l l c。 控制器，内置八百伏高压启动电路，内置输入电压检测和 x 电容放电功能，可降低待机功耗。 p f c。 开关管来滋润纤维，型号 x g 六五 p 一二十五 h s e b。 耐压六百五十伏，导组一百二十五毫欧。山吉支持二十伏耐压，采用 q f m 八乘八风装 p f c。 升压电杆采用粒子线绕制。 碳化硅二极管来自森国科，型号 k s 零八零六五 d， 规格为六百五十伏。巴胺，采用 p d f n 五乘六封装。 n t c。 热敏电阻来自致敏，型号 h n p 二二五 d 一五，用于抑制电解电容的充电电流。 高压滤波电容来自永明，规格为一百二十违法四百五十伏 l l c。 开关管来自 s t e。 法。半导体是一颗半桥淡化加芯片，型号为 m s t e 二 g a n 四芯片内置驱动器和两颗六百五十伏，耐压二百二十五毫无导组的淡化加开关管。 芯片控制信号走线与功率走线分离设计，便于走线，为主控芯片供电的滤波电容来自 j s h。 万晶源，规格为二十五伏二百二十威法。斜震电容来自杰威，规格为零点零三三威法。 斜镇电感磁芯包裹胶带。绝缘电压器四级，采用多层绝缘线绕制。贴片 y 电容来自四川特瑞祥科技，料号为 t m y 幺四七幺 k。 另一颗贴片 y 电 面容料号相同，奥伦德偶尔一零零九光偶，用于输出电压反馈。同步整流控制器采用 ste 法半导体的 srk 二零零幺同步整流控制器，是一颗用于 llc 斜震转换器的自适应同步整流控制器位置双 nmos 驱动输出。 同步整流管来自星控园，型号 agm 四二一零 a， 是一颗一百伏耐压的 nmos 导组四点二毫欧，采用 pdfn 五乘六封装，两颗用于 llc 同步整流 输出滤波电容和滤波电感。电源输出使用四颗四百七十违法三十五伏固态电容滤波，这是输出滤波电感。 输出小板正面焊接 usb 母座以及输出滤波电容，背面焊接降压主控芯片、降压 mos 管和降压电感。 usb c e 口降压协议芯片都是采用智荣 s w 三五六六 h， 这是一款高级程度的多快充协议双口充电 soc， 芯片内部集成了高效率同步降压转换器，支持多种快充协议，支持快充协议定制，最大支持一百四十瓦输出功率。 两颗降压 mos 管采用新电源 p 四零五五 n 零四 g n mos 耐压四十伏 d f n 五乘六八 l 封装 usb c 一口输出 we bus 开关管采用冠语 k s 四二幺六 m a t n mos， 耐压四十伏 p d f n 三三三三封装 usb c 二口降压电路的降压协议芯片也是采用智融 s w 三五六六 h 降压 mos 管采用冠语 k s 四二幺六 n a t n mos 耐压四十伏，采用 p d f m 五零六零封装 usb c 二口输出 v boss 开关管也是采用冠语 k s 四二幺六 m a t usb c 三和 usb a e 口降压协议 i c。 采用智融 s w 三五幺七 s， 这是一款高级程度的多快充协议双口充电芯片，支持 a 加 c 口任意口快充输出，支持双口独立限流。 其集成了五安高效率同步降压变换器，支持多种快充协议，最大输出 pd 一百瓦。 usb 二口降压协议芯片采用智融 s w 三五二幺，这是一款高级程度的多快充协议充电芯片，其集成了三点五安高效率同步降压变换器，支持多种快充协议以及 cccv 模式输出。小板上二次滤波固态电容均来自万经源，有一百八十微法三十五伏 和一百微法三十五伏两种规格。古时这款淡化家桌面充参考设计具备一百八十八瓦输出功率，具备三 cra 接口配置，其中两个 usbc 接口支持一百四十瓦 pd 三点一快充，并支持功率自动分配。充电器内置 s t e 法半导体二合一控制器和淡化加半桥芯片， 采用数字内核控制，具有小体积、高性能高级程度优势，满足多口快充以及其他大功率应用。

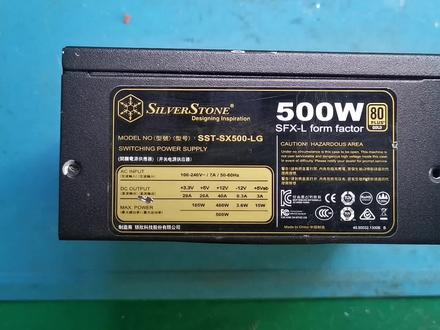

修一个粉丝寄来的电脑电源，人心五百瓦， sfx 杠 l， 这个是比 ats 小，比 sfx 的还大了一点，大不小，这么小电源。这个电源的问题是开机之后听见啪啪啪打火声，那就是应该炸保险，又短路，拆开检测一下吧。 小电源拆出来了，拆出来看一下这个电路结构，电路结构呢，非常常见的主动 pfc 半桥 lc 斜震，同步整流 dc 转地 c。 电脑版背面这个芯片是 psa 的控制芯片，英菲铃的。三、 pcs 零幺，这个芯片呢 是控制半桥斜震和同步整流，也是英菲林的芯片。 ic 二、 hs 零幺记， 这两个芯片方案是比较普通比较常见的，比如海盗船， rm 一千， rm 七五零六五零系列也是这个方案。这个电源呢， 刚才我看了一下，发现还真发现有打火的地方，就是这个散热片下边那个开关管旁边 在这个位置，在这个位置能看见打火的地方。哎，就是这这两个散热片啊，这两个开关管的中间位置发生了打火，这两个开关管右边 这个是 psc 的二极管，左边这个是 psc 的场效应管，他俩之间打火。这是什么情况呢？别的地方没有发现打火，那这个电源肯定是炸保险了， 那这个位置打火，他肯定不是凭空把空气击穿了，打火，他肯定是这个位置呢，之前有什么东西可能是有灰尘或者是有小虫子之类的。这两个点 一个是接大电容的正级，这个呢是开关管的地级外用表，来测一下有没有开关管损坏，简单测一下，先测下 这保险，保险在这个位置保险是不通的，再测下整流桥， 整流桥没有坏，保险坏了之后就是这个二极管，这个二极管也没有坏，这个长管呢？长管也没有坏， 半桥这两个管子呢？半桥这两个管子也没问题，好像除了保险别的什么都没坏。 再就是那个位置打火，那打火的位置需要处理下， 把这个电缆给它拆掉，看一下这个打火的位置， 这个电杆已经拆掉了，拆掉了呢，这个开关管我也检查了一下，目前他没有和三十片之间短路， 到这第二也没有出现击穿的现象，就是单纯的打火，这两个场馆之间也不知道擦出了什么火花，就打火了吧。那给他做一下绝缘吧， 只是换了一个小保险打火的位置做了一下绝缘， 做了下绝缘，换了个保险，现在就要通电视机了， 现在就要通电，来试一下 通电 待机电压正常，开机小灯都亮，侧电压 十二点二，三点三，七五点一零五点一，二 pg 信号五点一零，没问题，三百八伏电压看一下 三百八十三点三，非常的稳。这个电源呢就愉快的修复了，装起来上电脑测试一下。感谢各位的观看。
