铅酸电池48v安装接线图

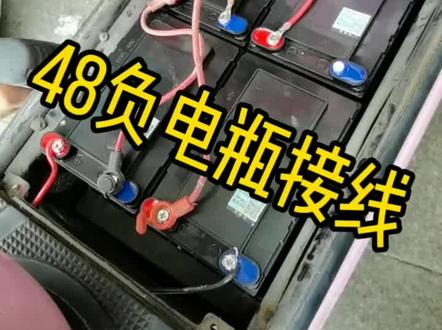

嗨，朋友们大家好，我是爱动手下生活的尔滨有的网友留言说，让我讲一下这种千三电池的连线，因为他们想在网上厂家的旗舰店购买电池，能够保真，而且比现实便宜很多。 那我们先看一下模拟图，图中的这个相当于我们充电电池嘴的充电插头，一共需要五根线进行连接， 从充电插头的正极出来，第一根线连接到我们第一块电池的正极，然后从第一块电池的负极连接到第二块电池的正极，接着是从第二块电池的负极连接到第三块电池的正极， 再接下来，从第三块电池的负极连接到第四块电池的正极，最后第四块电池的负极连接到插头的负极就连接完成了。这应用的就是我们小时候 物理学的电池的串联，将四块十二伏的电池串联之后，他的电压会达到四十八伏共电动车进行使用。 接下来实际连接操作一下，首先找到这个电池嘴的插头，红色的是他的正极，蓝色的是他的负极。连接的时候呢，从正极开始， 我这几块电池比较老，所以呢，它是插件形式的，插上之后会上吸处理，保证它的牢固性和导电性，跟刚才的电路屯一样。首先将充电插头的红色的线连接到第一块电池的正极， 现在的电池大部分这个端子是螺丝进行固定的，所以操作起来比较方便和简单。接下来将第一块电池的负极连接到第二块电池的正极，也是相同的处理方法， 插件插紧之后上吸。这里给不太明白的朋友们上一个干电池的串联图更注意理解， 现在连接的是第一块电池的负极到第二块电池的正极的连接，连接完成之后进行第三根线的连接，就是第二块电池的负极连接到第三块电池的正极。这些步骤都是重复的， 朋友们在给电池装导线端子的时候，也应该着重检查一下导线与端子进行连接压接的这一部分， 有的劣质品这里呢会压接不牢固，或者压接的导线金属比较小。现在进行的是第三根导线的连接，第三根导线是从第二个电瓶的负极连接 第三个电瓶的正极。这里可以看到我给端子还有导线和线鼻子压接的这个部分都进行了上息的处理。接着进行第四根导线的连接，第四根导线是从第三个电瓶的负极连接到第四块电瓶的正极， 基本上按照顺序进行连接就可以可以看到第四根导线连接完成之后，我们第四块电瓶只剩下一个负极没有连接，那么就是进行第五根导线的连接， 第五根导线就是从第四个电瓶的负极直接连到了我们这个充电插口的负极，那么这一整套五根导线的连接就完成了。将所有的导线连接完成之后，有个小窍门，你可以用 轻轻拽一拽每一根导线，看看他有没有虚接或者松动的现象，如果有的话及时处理。 如果有条件的朋友可以用万用表测量一下这组电池的电压，看看是否正常。从第一块电池的正极到最后一块电池的负极四十九伏也可以从充电口的 正负极直接进行测量，是四十九分，我这块电池嘴是四十八分的，由于我刚经过了修复，所以一直还没有充电， 最后又经过了一次整朵电池内堵的测量，我们可以看一下，现在这四块电池的内堵达到了八十一毫欧左右， 当初单块电池是十五毫欧左右，加上导线之后增长了二十毫升的内阻。那好， 这一期对千串电池连线的教程就到这里，朋友们如果有什么建议、想法或者疑问可以多多关注和留言，那我们就拜拜喽！

后台很多老铁私信我说不知道这个电池怎么安装，咱们今天来看一下，就是以二十安的这个电池为例，咱们做一下示范， 这个是一组四十八伏二零的这个电池，然后这个电池呢就是蓝色部分呢是负极，红色部分呢是正极啊，按依次排序， 因为咱们每块电池呢是十二伏一块，所以四块加起来的话是四十八伏。那么咱们应该连接的时候，应该是串联， 那么第一块电池的正极，然后连接第二是第二块电池的这个负极，这个是咱们连接的第一块电池，第一块电池的正极连第二块电池的负极，那么第二块电池的正极连接第二块第三块电池的负极，这样依次连接。 谁干的不行给你打电话， 这样的话咱们就把这四块电池连接到一起了， 这个是这组电池的充电口，那也是这组电池的总正极和总负极，那这个总负极接到这个位置，然后总正极接到这个位置就可以， ok 了，这个是连接的最后一个效果。 咱们安装完之后呢，然后咱们把盖子盖上，然后四个钉咱们固。

还有好多老铁，还有老多老铁啊，这个不知道四十八伏。四十八伏是怎么回事情啊？怎么接法？我来请你说一下。 嗯，电池是十二伏一节，四节就是四十八伏。四十八伏怎么接法呢？正极负极他是错连起来的啊，他是错连起来的， 这个负极写正极，那么负极写这个正极，负极写正极，然后这边出来两个人就是四十八伏啊，这个拉出来就是你连一下就是四十八伏啊。 有有更多这个电动车不是太了解的，可以关注我啊，我持续为大家解读啊。

如图所示，把四个电池串联起来，从负极接到正极，以此类推。接线，将电瓶的正极与负极的接线端子接电动机插头正负极线。以上方法相当于四节电池串联起来。

好了，天冷了，到时候一点用也不管用， 哎，下班了这是啊？

关注我。

今天给大家再说一下这个电动车电池怎么接线阀啊？三轮车电动车电池的接阀的话一般是直接装箱使用，其实 呃这个东西也要解释一下，其实原装的他工厂已经贴了金子带纸箱安装电池，其实的话大家 呃都是这样使用啊，这个东西注意一点点就行了，注意他的一个密封啊，排气不要把它密封死。然后我们接下来安装，然后准备的连接线四条， 然后一个插口一条，然后电池的话就按他原装的一个方向，全部都是一个方向啊，然后我们接的话就是按照这个插口，先第一条线 正极开始接，然后我们把连接线排列好，接的过程中一定要注意不要短路啊，我们先接好正极， 这个是插口的这条线啊，正极正极接好，然后我们就接第一条连接线，第一条连接线的这样子一个摆放，一定要注意是斜着放啊，其实这几条连接线都可以这样斜着放， 千万不能这样子歪过来，这样子歪过来就有可能会短路啊，全部都是这样子，斜着放就没事。 然后接的时候接这一块螺丝，这个这条线一定要拿另外一只手握住，不要碰到那一边，这样碰到这一边就会短路了。我们还有一种方 法的话，就先连接线的话，先把线摆成这个方向，然后先接这一边螺丝，我们接这边螺丝呃会有个好处啊，然后再接这一边，他的线就不会往那一边绕过去， 这样子第一条线就已经接好了，当然这个线的摆方向可以调整一下，第一条线接好之后，第二条连接线，第三条连接线，以此类推，第四条连接线已经接好啊， 然后找到这个插口的最后一条负极，然后我们接接好最后一颗螺丝就完成了。这边的话就是六十伏的一个插口，这样子，一组六十伏的电池就这样子连接完成了，应该是比较简单啊。

深远 a 七的电动车啊，这个兄弟他是租的电动车，现在自己开了，已经不需要租了，租的这种几百块钱一个月，现在自己加装一组，刚刚也是抖音刷到的，这个兄弟自己过来店里加装一组，四十八到二十二。 呃，现在加装是超威啊，四十八伏二十安，单车容量是二十安， 超微一号千双电池，这种安全性能可以用起来的话啊，物美价廉。 两个分体式，用胶布缠好，因为这些我们采用最简单的方法，最小的一个代驾把它搞成 一个整体，同样的准备好连接线啊，四条连接线，一个插口，这两块垫子就放下面啊，这两块放上面，现在做个连接线，因为上面跟到下面这个连接线会比较长一点， 其他的就需要就照接就行了。 这个就是插口的四十八伏正极，这个插口就四十八伏正极，然后这边就十二伏，二十四伏，然后再用这条长的连接线，上面两块电池 啊，连接电池是另外两台电池啊，然后是第三条 连接线，这里是三十六伏， 接好之后就只剩下最后一条负极，接上去就是四十八伏了。好， 你好，这个就通电完成了，四十八伏可以把它做成两个分体的，然后做两个提手，也可以把这上面两块电池压在上面，做成一个整体， 就是我的意思就是你看把它做成这样的一个整体方便一点，还是把它这两个分开都可以。那，那就那就这样子做成一个整体喽，然后把它缠好，然后直接提进去就行，我们就把它做成分体， 做两个选手。线雕这些基本上也是比较耐心的，但是后期要注意，如果快断了一定要记得更换， 比较经济实用啊，虽然没那么好看。可以了，坐好了放进去好了，就这样接好插上去通电好了，试一下试车通电啊。

有粉丝咨询，电动垃圾车的铅酸电池怎么接线，因为安全原因，垃圾车发货是不接电池的，因为这个视频非常重要，建议大家收藏保存。 特别给大家强调一下，连接电瓶时有打火现象是正常的，当四只或者五只电瓶串联后，会产生瞬间电流，且电流非常的大，哪怕电瓶车处于关闭状态，也会产生火花，但火花小，声音也小。
