博途v90固件升级包怎么使用

说一下咱们这个博图软件的更新，那这博图软件呢？他时不时的是会有这个更新包呃出来的，然后有不少人问我去哪下载更新包？去哪下载更新包？其实我们这个更新包我们不需要去哪下载， 我们这个软件上直接可以更新的，你看我这个都是更新之后的，那咱们怎么更新呢？我们打开我们这个右下角这个程序托盘，其中里面有这么一个东西，这么一个软件就是博图的管理员呗，这翻译就是，是吧？ 我们打开这个，那如果你这呃右下角托盘没有呢？可以从你安装软件里面去安装好的这个快捷图标里去找啊，就是这个啊， 我图的管理员，然后我们打开双击打开它，那打开之后它这提示你用你 windows 的这个就是你系统的这个用户去登录， 点击登录，嗯，这个呢我们会稍等一会，嗯，他得等一下才能登录进去， 那这个登录进去之后，我们就可以直接对这个软件进行服务器的软件的对比搜索，然后下载了，我们稍等啊，用这个，哎，好，进来了。那进来之后默认的呢是英文 文的，我们可以在这个设置里面这有语言啊，他默认是英文的，默认是这么样的，我们可以在这里面去找到，给他改成中文。 然后呢就是我们可以选中这个管理软件，那这样的话我们点击确定，你看他会从服务器上这个更新啊，去搜索，你可以更新的软件，我们等待他这个更新完毕， 等他进度走到头，然后他，然后我们注意看啊，下面就是你这台电脑上已经安装的西门子的这些软件，一般这个软件们都会显示在这上面， 我们等待着他。还有的就是有的时候这服务器不一定。嗯，每次 次都能连接的上啊，你可以多试几次啊。这个没办法连接的是这个外边的服务器， 我们等待正在查找匹配项，就是和你软件匹配的。好，那现在搜完了，搜完了就会弹出更新已发布，然后上面会有这个可以下载的数量，我们往后翻， 等翻到你看这上面带着一个数字，我们选中它，那这个就有更新了，然后更新个包是这个更新包，你看它更新了， 你可以选中他点这边这点这个是下载，点这个是下载之后并且安装。我这只下载了没有？没有，还没有安装呢，你们点了这个下载安装之后他会自动下载，下载完了自动安装这个，这样就可以下载了。那我为什么只点了下载 呀？是因为他这个安装的时候有的时候不是不是太好用啊，一直需要重启了什么的，我们点了下载之后，我注意看，他就给我们下载到哪了呀？在设置里面一个软件管理里， 他就给我们下载到了 d 盘，哎，这个里面我们就根据这个路径去找 这边在这输入这个路径，你就能找到他下载的这个所有的安装包，这些安装包你把它保存起来，你就可以去给别人了，或者自己需要的时候就去安装了。那就可以了， 你看我们这个博图的，你看十五的，对吧？我们的安装包就在这，升级包都在这啊，我们可以让他下载完了我们手动的去安装， 因为涉及到一些需要重启了，我们要删注册表了什么之类的，你要让他自己安装的话，有的时候会挺麻烦的。嗯，然后我们就下载完了自己安装就行了，就不需要给别人去要了，我们就直接在这去找就可以。

今天在下载 prc 程序的时候，出现了这样一个提示，他显示 prce 的固件版本不兼容，这是怎么回事呢？这个实际上就是说我现在用的是一微十八的这个薄涂， 他主态的幺二幺四 c 的版本是 v 四点六，那么外部的固件版本肯定是没有达到四点六，那么这时候就会报错， 在这种情况下就需要对外部的硬件 cpu 的版本进行升级。那么什么叫固件版本呢？ cpu 的操作系统将各种功能集成在固件之中，如果需要在 cpu 中增加功能，则需要在固件更新包中集成新功能，加载到 cpu 中， 配合在软件中的 cpu 版本去实现。另外固件版本更新也会修复之前版本中的一些 错误，所以对我们用户来说，需要操作的是将网上的固件更新包下载下来，加载到 cpu 中，尽可能保证当前的 cpu 版本是当前订货号，能够加载了最新的版本。目前的固件版本号行与 x y z， 其中软件组态只关注 x y 第二个小数点，后面的数字在软件中无法组态，大多数情况下只是修复错误，不影响功能使用。但是有这一位的固件变化，也是建议更新的 cpu 固件版本的更新方法有四种， 这个里面我们给大家操作演示一下如何在播读软件里面进行固件版本的更新。那么首先呢，我们点击所要更新的 cpu， 然后点击在线和诊断，打开 在线和诊断，那么转至在线诊断，这个时候我们可以看到当前外部的 cpu 的版本是 v 四点四点一， 那么目前这个软件的版本是 v 十八点零一点一点零，下面我们点开功能，点击固件更新，点击这个里面的固件引导程序，我们点开浏览，找到从官网下载好的这样一个固件版本，点开 点击运行更新，现在正在进行固件的更新， 正在激活目标上的固件，请稍后，该过程可能 能需要花费几分钟时间。现在显示固件 v 四点六点零已成功的传送到订货号为六 e s 七二幺四 e i g 四零零 x b 零的模块 p r c e 中， 并且也能在该模块上面激活，点击确定，那么在线的数据表示外部的 cpu 已经成功的更新为 v 四点六点零这个版本，那我们把这个程序给它下载进去，然后点击下载， 那么这个里面就显示呢，就能够正常的把 v 四点六的版本 v 四点六固件版本成功的下载到 plc 里面去了。 今天就分享到这里，我是无职电器学院的蒋老师，如果觉得视频对你有帮助，请关注、点赞、收藏，如有什么问题可以在评论区留言。

大家好，我是苏州分享工控武功，今天给大家分享西门子 v 九零四服硬件版本固件升级，把我们在西门子官网上下载的西门子 v 九零固件版本考到我们的 sd 卡装中， 打开我们新媒体的五九零调软件 vr vston usb 连接， 我们看到当前版本是幺零三零零，我们把下载好的构建文件考到我们的 sd 卡中，现在我们把 sd 卡插入我们的 v 九零四伏， 我有零四五显。显示 off 界面的时候，我们点击 m 键，继续点击到我们的功能键，点击 ok， 点击向下键， 此时我们长按 ok 键两秒， com 指示灯会变成黄色闪烁显示器上的七段数码款数字消失。 此时我们的 v 九零已经进入固件版本升级中，当出现 ready 灯和 com 灯同时闪烁的时，我们的固件版本升级完成。我们再次打开我们的西门子 vr 卫生调试软件， 此时我们可以看到我们升级后的版本是幺零五零幺，说明我们升级成功。点赞加关注，持续更新 p l c 知识。

王公王公，我手里的 spio 的骨架版本太老了，怎么升级呢？好，来我来给你演示一下骨架升级。 首先打开左侧项目数在线菜单，然后找到哥斯比欧连接的网卡，然后点击更新可访问设备， 找到你所需要升级固件的 cpu， 然后点击在线和诊断，在详细信息中我们可以看到当前 cpu 的固件版本是 v 二点一点零，我们打开功能菜单，选择固件升级， 点击固件文件后面的浏览按钮，之后选择我们之前下载好的固件的文件， 可以看到我们装载的新的固件版本的版本号是 v 二点八点三，然后我们选择运行升级，点击这个按钮，当升级完成 以后，我们点击确定，我们再次刷新可访问设备，然后点击在线诊断，可以看到新的版本已经生成了 v 二点八点三，此时固件版本升级成功。国图问题你提问，我回答。

我们升级一下这个 v 九零偏远的固件啊，那我们先打开他的信息看一下他当前的固件版本是一零三， 那么我们下载好了一零四的这个固件啊，把它放在了一个 sd， 一个 tf 卡里。啊，就这个小东西就从老人机里扣的啊。然后呢我们把它插到我们的 v 九零 pn 那边， 那插好之后呢，我们需要给他断电，给他重启，把电源拔掉， 然后再重新上电，那上电的过程当中他就会去执行这个固件的更新，可以看一下他当前的状态。那等这两个灯全部 是红色这样闪烁之后就是固定更新完成了。我断电，然后把卡取出来， 这个卡按一下就出来了，那取出卡来之后就可以重新上电了。

大家好，下面我们给大家讲解一下西门子 v 九零拼音四伏如何进行固件升级。这款 v 九零拼音四伏他的固件版本比较低，是 v 一点零二版本的四伏驱动器 d 固件，上面的私服驱动器在调试时只能使用这种 usb 转迷你的接口来进行调试，不能使用上面的网口来进行调试， 操作起来非常不方便。如果说我们想要通过上面的以探网接口来对 v 九零私服驱动器进行调试，那么这个时候呢，就需要对 v 九零私服驱动器进行固件升级，在升级前先看一下它的一个固件版本是 v 一点零二版本， 找到我们考标好的这个固件升级包，那么在这个石榴记的存储卡里面就已经拷贝好了 v 一九零四伏驱动器的固件升级包。先将驱动器断电，然后将存储卡插入到这个卡槽这个位置，然后四伏上电，上电之后它会自动将我们存储卡里面的固件程序刷新到驱动器里面，此时我们只需要等待几分钟， 等待它更新完成。在更新过程中可以看到靠木指示灯慢闪，证明正在升级。 固件设计完成之后，瑞迪和靠木指示灯红灯以零点五核对比例闪烁，此时断电，将存储卡拔出，拔出存储卡拔了之后呢，然后再进行上电， 通电之后，我们查看固件版本，此时可以看到固件版本为 v 一点零四版本。 当固件升级完成之后，我们需要对驱动器来进行一个重皱，为出厂设置，我们单机确定， 这个时候稍微等待一会，我们将它重置为出场，然后选择这个工具，在工具里面将它重置一下出场值。 今后在调试的时候呢，我们就不需要这个 usb 港迷你的电影了，只需要通过上面的一套网接口，通过我们的一套网线就可以来进行快速调试了。喜欢藏没有？双击点亮给大家分享更多知识！

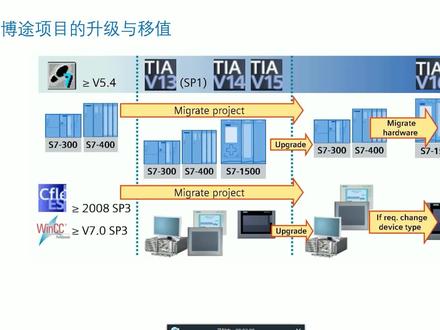

大家好，我们用博图平台进行编程时呢，要搞清楚的两个概念，第一个呢就是咱们所谓的项目升级，还有一个呢是项目的一直， 那咱们呢先来看一下，那从这个胶片当中的咱们可以看到，我们现在用到的一个主流的软件平台呢，就是博图平台，那这个博图平台呢从 十点五呢就开始了，一直发展到现在最新版本呢已经到了 v 十八，我们目前市面上主流用到的是十五十六， 我们在左边的这些图片当中呢是一些经典的传统的一些版本上方这边呢是谁卖 这个买那点，那就是咱们俗称的这台不起，比如说五点四，五点五版本下面呢应该是 hmi 和十个的用到的变成软件，一个呢是万 cc 出来个最高 一个呢是我们经典的 ycc。 咱们呢先来看这两个概念。首先所谓的项目一职 一定是发生了平台的变迁，比如说我们从经典的时代不起平台的项目，把它变成了博图之下的项目，那这个叫 plc 的项目移植，当然如果我们 买的 a 车 a 码的项目，或者是经典的 vcc 到博图平台之下呢，那么这些都叫项目的移植。 所以呢这块呢大家要了解，所谓的项目移植，一定是我们的平台发生了变迁，从经典的传统的平台到最新的国土平台，那因为大家知道呢，国土呢它前面呢有个 tia， 他的全程呢是全继承自动化，所以呢在这个新的平台中呢，我们是可以来进行下位的 p l c h i s gar 的一级驱动的，所有的独态编程都可以在一个平台中完成， 所以呢他叫全基层自动化好项目移植呢，这个事呢我们就讲清楚了，接下来呢咱们要谈一下项目的升级。作为项目的升级呢， 是在同一个平台之下，那都是在国土平台之下，对应的项目的版本发生了变化， 比如我们从博图十五的项目到博图十六的项目，那这个叫做升级。 所以呢在这里边的话呢，我们呢要搞清楚，所谓的升级，讲的是在同一个软件平台之下，有低版本的项目升级到高版本的项目， 当然在升级完之后呢，有可能啊会带来一些相关的硬件上的迁移，比如说我们从经典的平台移植到了博图平台， 一直过来之后呢，传统的三百四百的硬件有可能就会被替换到我们最新的幺二零零或幺五零零的 pio c， 当然呢我们的 hmi 沃斯卡的系统呢也是同理， 那比如说老的一线面板有可能替换成新的精致的或精简系列的面板，这个呢叫做我们的硬件的一个替换。所以呢在这边实际上来讲呢，移植的整个过程 确实呢会有很多的注意事项，那比如说在移植之中会出现一些问题，一些错误，我们该如何去解决，后续呢？在我们的视频课程当中呢，会给大家继续分享 好本期视频呢，就分享到这里，感谢您的收看，关注我零基础学新班子 qc 编程，也让您成为编程高手。

大家好，随着博图软件版本的升高，相关的固件版本也可以进行升级，像幺二零零 p r c 在博图 v 幺八里面支持的硬件版本为四点六， 点击可访问的设备，找到当前的硬件，查看一下当前硬件的固降版本， 双击在线和诊断， 可以看出当前这个 cpu 的固件版本为四点五，在功能选项下面找到固件更新， 选择相关的固件文件，选择运行更新即可。

完工完工活动软件升级的太快了，怎么打开旧的程序呢？好，我们这个来讲一下不同软件版本打开程序的要求。 对于播出项目的升级，我们可以看到最新的播出的版本，如果你的项目创建是为十三批以上的版本，就是为十三批为十四等等，我们可以直接通过更高版本的软件打开我们的项目，同时他自动完成了升级。 如果你是小，你的创建的程序是小于等于为十三的，比如十一、十二、十三的创建的，那么你需要通过一个一个版本进行打开，直到打开为十三 ip 以后，你才能用更高版本的进行打开，而不能直接通过为十六打开为十一的，这是不行的。 同时呢，我们从 vip 以后的所有版本软件可以同时安排在第一台电脑上，这样保证大家可以同时使用各个版本软件之间并不冲突，咋样，明白了吧？这回欧了，薄涂问题你提问，我回答。

下面的话我来演示一下薄涂高版本软件打开低版本工程的方法。首先这是软件压缩包，我们不要直接点开，我们右击先把软件解压了， 打开方式，如果装了解压软件的就用解压软件打开，如果没有的话可以用 windows 资源管理器，这里 windows 资源管理器如果是 win 十系统的话，它前面就就出现一个解压刷，如果是 win 七系统的话，就点击全部提取， 提取 反正就是把它解压，解压到桌面上就多了一个文件夹，这就这就是解压后的 工程，我们不要直接点开，我们在这个用薄涂这个软件 v 幺四或者以上版本都能打开，我现在用 v 幺五打开我这个 v 幺四做的工程，打开之后点击这个浏览这个按钮，这个按钮浏览这个按钮， 我们点击桌面刚刚解压的文件夹，点击它，点击它，点击这个 a p 幺四，打开， 这时候就开始打开工程了。 this 升级，点击升级， 这时候就会自动升级为当前你的对应的软件的工程文件， 如果你的是 v v 幺五的就升级为 v 幺五的，如果是 v 幺七的就升级为 v 幺幺七的。 申请完之后就会进入这个界面，然后我们点击打开项目视图， 打开项目视图之后呢，我们 首先把这个 h m i 人机画面的本本更新为当前最新，更新为当前你用的软件的版本，这里点击它，然后右击点击，选择之后右击 就会出现这个更改设备与版本号点击， 然后呢我们现在用的是 t p 幺二零零 comfort， 然后我们就选择这里，这边选择精选面板 t p 幺二零零， come on， 点击这个这个本本号的话，我们就会选择最新的这个本本号，就把它往下拉，拉到最后一个选， 我这个是用 v 幺五博图 v 幺五杠一的，所以它就出现了最新的这个幺五点一，然后再点击确定，这时候这个 h m i 就会自动升级为当前的最新版本， 当前你用的软件的版本升级完后，他就那个没有赚钱钱了，升级完了，这时候我们选择 选择程序，我们选择程序快，这时候再点击 选择 plc 的程序块，再点击启动粉针，点击确定，点击 你确定， 这时候就会启动这个仿真模拟器。 装载 先取消先，然后我们点击这里在线这个在线这里点击扩展的下载， 扩展的下载到设备，点击这个， 然后我们点击这个最后一个网络 p n i 一杠一，然后点击搜索， 然后我们再选择它，再点击下载， 这时候就能下载下去了， 下载，点击装载，点击完成， 然后呢我们把这个 p l c 粉尘器打到乱的模式，这时候变绿色的时候，代表它在运行， 然后呢我们拉下来选择这个粉蒸画面，点击他点击这个更画面， 把鼠标放在画面这个位置，然后再点击这个启动粉针， 这时候这个心跳信号在跳，证明他已经进行粉，已经与 plc 连接上了，以这个模拟 plc 模拟器连接上， 点击启动就可以动画动起来了，然后我们要监控 plc 的状态， 这时候我们只要点击在线监控， 这时候我们就可以看到 plc 的那个计算器的状态在变化了。

安装好博图软件之后，我们点开桌面的博图 v 四七软件快捷键，打开软件， 打开软件之后我们进行一个新项目创建， 然后我们添加一个新设备， 这个时候我们会发现 软件会提示没有许可的，因为我们的博图软件他是需要经过授权才可以使用的，所以我们想要给他进行一个授权处理。 点开素材软件， 然后选择 tia 博图负责全部面秘要 点击查安装查密要， 然后选择全部名称安装查密码，然后全部点 yes 就行了。 安装好密要授权之后，我们再次点开摩托软件进行一个小目前创建， 添加一个新的 幺五零零的 cpu， 然后我们就可以进到博托软件项目界面， 添加完 cpu 之后，我们还可以在机架上面进行一些其他的 模块添加， 添加好模块之后，我们就可以进行一个程序块的编辑， 经过安装授权之后，我们就可以进行一个正常的使用。

我们看一下我们薄图的一个软件使用，没有下载的同学啊，你们关注一下微信公众号，合肥会读自动化 发送薄图安装包，就可以获得这个薄图微十六的安装包。这个教程是薄图微十五的啊，如果要下载薄图微十五的安装包，可以发送微十五点一安装包就可以拿到这个安装包了。 然后安装的过程啊，按照我左边的这个一二三的一个顺序去进行一个安装啊。第一个这个，第一个这个是纺织 仿真，装上去的话，你的第一个图标就是仿真那个界面图标会出来，好，然后再装第二个， 这两个他们俩的区别就是一个温 cc 的一个区别啊，一个就是第二，就是上面标的这个上面这个 啊，你看起个 adv， 这不是阿德巴斯这 professor 呢？专业版的啊，这个是里面带温 cc 的， 这个是不带纹 cc 的。那我们装的话，建议大家装这个不带纹 cc 的 文 cc 是一种啊，上位级这个软件好，那上位级的软件的话，他每一个版本，对吧？他每个 上位机，或者说呃， vcc 七点五，有个人用薄涂自带的温 cc， 他只能装一个啊，也就是说你薄涂甚至薄的 v 十五， v 十六 v 十七啊， 那他如果要安装这个 vcc 的软件的话，那只能装一个，如果再装的话，他兼容性就不行了，因为他里面的有一个文件只能允许存在一次，那就说那如果你在目前不使用这个 vcc 的情况下啊，装一个不带温 cc 的这个安装包， 等到你后期如果想装温 cc， 或者是说装你的温 c 七点五，或者说装其他这种温 cc 的一个软件的时候，你们再直接装上去，所以在这里就是不装带温 cc 的，以防你你后期想装其他的 装不上。因为博图是不建议卸载的啊，如尤其卸载之后，他基本上很难再装的上去，所以这边不推荐大家卸载或者说更改他里面的一个呃，注册表啊，那些东西啊， 所以我们就按照我们现在这这个表示这上面的这个安装的一个步骤装第二个，那第三个对吧？第三个这个是我们的一个运动组态的，运动的一个组态的一个 里面的，学一下上 g 二零啊，对啊，那些组态软件啊，所以这三个都是要装的啊，那我们拿到这个安装包之后呢，我们首先要关闭我们的插头软件和我的 实时扫描，一定要记住把我们的实时扫描给关掉啊，就是温池自带的那些刷头软件一定要关掉，如果不关掉的话，到时候可能会导致安装不上， 所以这个一定要注意把安装包给他啊，安装包解压就把这个刷子软件啊，刷子就是一直要关上， 然后啊可能要装一个 nice 三点五啊，我们在安装过程中需要装一个 nice 三点五，一个全线啊，这个啊，有的同学可能会知道啊，在我们的控制面板， 控制面板里面有个程序啊，然后程序里面有一个呃， 一个一个，那个三点五的这个安装一定要把它给装上啊，因为 windows 系统更新的，那装安装完了之后是吧？那我们这个可能是需要一个 删除博德注册博图注册表，那我们这边的学员啊，你们手上可能都有一个，甚至拿到我这个安装包的话，他可能都有一个删除博德注博图注册表的一个软件， 是我们开发的一个小软件，他可以自动去删除这个博图注册表。那如果你们没有这个软件呢？就结合着我这个书，还有我们这个 ppt 上面显示的 windows 加尔，打开它的注册表， 然后依次按照这个步骤打开这个文件啊，打开到这个文件之后，你会发现一个带问号的啊，有两个问号的这个一个注册表一定要将它删除掉， 如果删除完了之后还要不断的点刷新，因为他会不间断的在刷新出来啊，你安装过程中他就可能会出来，所以一直要保持刷新啊，如果他出现过后啊， 在两三分钟之内，你没有去理睬他的时候，就会导致你安装失败并且重启。所以一定要记住啊，在安装过程中一定要不定时的去把他给刷新删掉，刷新删掉出来就删，出来就 就删啊，所以这个一定要注意啊，那直接把它删除完了之后，一直点刷新出来就删掉就行了。 那软件安装的话，建议装在我们的系统盘 c 盘，首先系统盘肯定是我们的一个固态， 他的运行运行的话可能会更快一点，并且他在使用的过程中速度也会更快，那我们在安装的过程中，你会发现， 如果中路径中有个中文路径的时候，你可能会对我后期使用的时候还是不太友好。 所以建议你们这边啊同学安装的时候全部装在我们的 c 盘，不要装在其他的盘，装在其他盘也是可以的啊，你的路径中不要出现中文就行了，因为中文的话，像薄图这种软件，他有的是识别不了你这个安装路径的， 所以一定要记得把它放在一个英文路径，能放到系统盘就放到系统盘吧，因为放到其他盘万一装不上你到时候会很麻烦。 所以还有一点要注意，就是我们薄涂在安装过程中啊，这三个文件不要再安装一半的时候，然后你就走了啊，一定要把它安装完了你再走，或者说你有什么事的时候要忙的时候，对吧？一定要把它装完啊， 不要装到一半跑掉了，最切记这种如果你装装了一半跑掉了之后，可能会导致你下次安装的时候安装不上， 所以不要省那些找出那些麻烦啊，一次性装完就把它一次性装掉， 然后这个卸载，他教的这个卸载是不是我们直接点击右键，我们找到程序应用里面点击右键进行个卸载 啊，这个卸载只是说我们不用的时候以后不用了，我们是可以点击这个右线卸载掉的，但是不要轻易去卸，这个卸载之后你可能就会下一次如果使用的话就会安装不上， 比如说你只要卸载了，除非你以后不用了，否则你是可以卸载的，要不然你以后再次安装的时候，由于他这个注册表有改掉了，等到你下次安装的时候， 当他查询到你这里面有这个注册表的时候，他就会默认你这个注册表已经安装过了， 就是你的安装安装包已经安装了，所以下次你可能安装的出去安装不上会产生这么个 bug 啊，所以卸载桌的表啊，卸载薄涂的话，除非你以后不用了，下次永远再不安装了，否则你下次安装有可能会导致你安装不上， 或者你下次安装上了之后运行会出现问题，所以下面给你们备注了一行，对吧？ 慎重卸载可能导致下一次安装不上啊，那如果，那下次如果真安装不上的话，那你有很极大可能只能去通过去重做系统才能解决这个问题， 那没有其他办法了，所以这个点要注意一下，那我们的软件安装一卸载到这个地方就没了， 有具体的安装的那些步骤，在我们的安装视频里面也有，其实泊头的安装都是很简单的，需要装哪些按照一步一步下一步就行了， 唯一注意点的就是我的泊头注册表这个问题，一定要记得把它给删掉，否则你会安装不上的。还有个内置三点五的问题，其他的基本上是没有多大问题 啊，还有你安装包里面的蜜药一定要留着啊，你刚开始安装完了之后，他会有一个蜜药啊，会有一个，那个使用时间大概在二十到十五十二十天左右吧， 然后就会有个倒计时啊，快结束的时候再将必要把它激活一下，我们的薄图可以继续使用了，并且以后都不用激活了，只要激活了一次就可以了，这个就是薄图的软件的安装与卸载。

在 tia 博土软件中，可以对项目进行有效的支持产权保护及快加密保护，加密范围包括程序快、 ob、 fc、 fb 以及 db。 需要对快进行加密时，只需通过鼠标选中要加密的快后，点击右键选择专有技术保护，并输入加密密码后确认即可。加密的密码可以是数字、字母及符号 加密后的快，左下角有小锁的图标，提示该快已被加密。加密后的快如果没有密码是无法查看到其内 程序的，只有输入了有效的密码才能对快内容进行查看或编辑。 除了可以对快进行加密之外， s 七幺二零零幺五零零的 plc 支持快绑定的方法，实现知识产权的进一步保护。 所谓快绑定及程序快可与 cpu 序列号或 smc 卡序列号绑定。所有 ob、 fc、 fb 程序快都支持快绑定保护。 下面通过视力演示一个 fc 的快绑定功能。首先可以通过在线的方式查看 cbu 序列号，当然也可以直接在设备上查看到该序列号， 然后复制 cpu 的序列号并转到离线状态， 将该 f c 与此序列号绑定。序列号绑定的方式必须与快加密共同使用。 程序下载到 cpu 后，程序可以运行监控。 如果拷贝绑定的快到其他 plc， 在下载时， s 七幺五零零 cpu 会检查绑定的快与设备序列号是否相同，只有序列号与绑定的序列号相同时，该项目才能下载到 plc 中，否则绑定的快将无法下载。 除此之外，程序快还可以绑定程序存储卡 smc 的序列号，防止通过存储卡复制程序。 s 七幺五零零 plc 还可以通过不同等级的密码来对 cpu 进行访问保护，通过 cpu 属性中的保护栏中设置， 如果有其他 p l c 或 h m i o p c 需要访问 s 七幺五零零 p l c， 则被访问的 s 七幺五零零 c p u 必须勾选允许来自远程对象的 put get 通信访问，否则通信将无法建立。 plc 的访问等级共分四个等级，完全访问权限，用户可以不受限制的访问 cpu。 独访问权限，用户只能对 cpu 进行独访问和连接 hmi， hmi 访问权限 仅允许用户进行 hmi 访问。无访问权限，任何操作都需要输入密码。 下面以视力的方式演示如何为一个 cpu 设置斜访问密码，并将配置下载到 cpu。 之后，如果对 cpu 进行任何修改，则需要输入访问密码方能操作。首先，设置完全访问权限，密码， 下载配置到 plc 即可完成对该 plc 的写访问权限设置。 设置完成后，如果修改 plc 的配置或软件并需要重新下载，则必须输入密码。 设置了访问权限的 plc， 即 display 面板，右上角有一个小锁的图标，提示该 cpu 处于访问保护。 除此之外，还可以阻止未授权的 hmi 访问 cpu。 在 hmi 测出了正常的阻态之外，还需在连接属性中输入访问密码，否则该 hmi 无法与 plc 建立连接。 每个 s 七幺五零零的 cpu 均自带显示面板，可以通过该面板修改 plc 的运行状态、 ip 地址等。该显示面板也可以设置密码， 以防止未经授权的访问。 例如，在 cpu 属性的显示中设置显示面板的密码， 下载 cpu 配置后，阻态生效，如果通过显示面板改变 cpu 的运行状态，则需要输入密码。 为了防止外网的未授权访问， s 七幺五零零系统还配备了一块支持防火墙及 vpn 的以太网卡。 cp 幺五四三杠一下面将演示如何对 cp 幺五四三杠一进行配置。 在插入一个 cp1543 杠一后，首先要为该网口分配子网，并为其设置 ip 地址。 如果要激活 cp 幺五四三杠一的安全功能及 security 属性，则必须首先创建一个全局安全的账号，并为该账号设置密码。 账户创建成功后，方能激活 cp 幺五四三杠一的安全特性及安全相关的功能才能进行设置。 对于 cp 幺五四三杠一的防火墙来 分为两种，一种称之为普通模式，另一种为高级模式。在普通模式下，可以通过勾选方式选择不同的协议，使 cp 幺五四三杠一根据选择的协议创建访问规则。 而在高级模式下，可以基于通信的原地址和目的地址等进行设置，可根据 ip 地址、麦克地址以及对应的协议等设置访问规则。 例如，可以设置允许 ip 地址为幺九二点、幺六八点三点一百的设备访问，该 cp 幺五四三杠一可用同样的方法设置 mac 规则。 下面以视力方式介绍如何使用 tia 博图中的全局防火墙规则对一个项目下的多个安全 模块进行统一设置和管理。全局防火墙规则的优势在于，对一个项目下的多个安全模块，如果有相同的防火墙规则，可无需为每个模块单独设置，而利用全局防火墙规则为其统一设置、统一管理、统一更新。 视力中两个 cp 幺五四三杠一都需要与 ip 地址为幺九二点幺六八点三点二百的设备进行 s 七通信，这样可以在全局安全设置中为其统一设置。 在全局安全设置防火墙。全局防火墙规则级 ip 规则级下新建一个 ip 规则，即允许来自外部 ip 地址为 192 168 3 20 的设备与该 plc 战进行 s 七通信。 然后将刚才创建的全局防火墙规则分配至两个 cp 幺五四三杠一模块。 分配完毕之后，对两个 cp 幺五四三杠一的防火墙规则进行查看， 可以发现创建的全局防火墙规则已被添加到每个 cp 幺五四三杠一上。同样的，全局防火墙规则也适用于基于 mac 的规则。 cp 幺五四三杠一不但支持防火墙功能，还支持 vpn 功能。下面以视力方式介绍如何在两个 cp 幺五四三杠一之间建立 vpn， 并基于该 vpn 隧道建立一个 s 七通信连接。 市里中有两套 s 七幺五零零先为其中一套配置一块 cp 幺五四三杠一以太王卡， 然后依次为 cp 幺五四三杠一分配 ip 地址及子网野马等信息，并设置全局安全用户名和密码， 然后该在 cp 卡属性中激活安全功能。对第二套 s 七幺五零零也配置 cp 幺五四三杠一以太网卡，并进行相同的操作。 在全局安全设置的 vpn 组下，双击添加新 vpn 组来新建一个组，并可以根据要求定义 vpn 组名称。之后该项目下所有支持 vpn 的模块均会在可用模块下列出， 选中所要配置到该 vpn 组的模块，通过按钮添加的方式将选中的模块添加到该 vpn 组。 在 vpn 的属性中，可以根据实际情况修改其密药方式以及 vpn 连接的相关参数。势力中选择使用证书方式，其余 vpn 参数均使用缺省。 现在可以在两块 cp 幺五四三杠一之间建立一个 s 七通信， 该 s 七通信及通过此 vpn 隧道进行之后对将项目分别下载到两套 s 七幺五零零 plc 中就完成了 vpn 通道的创建。
