信号发生器0-10v使用教程

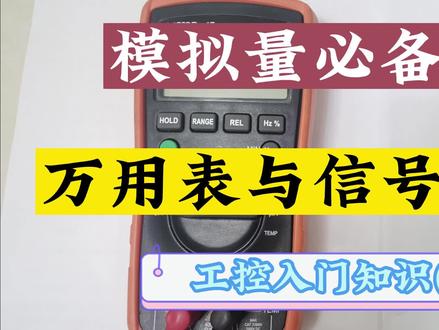

万用表和信号发生器是模拟量调试的左膀右臂，如果想确认一个模拟量采集通道是否正常，最好的方式就是用信号发生器模拟仪表的反馈，向通道加载零到十伏或四到二十毫安的信号 做个演示，将信号发生器的电流输出端连接至 plc 的采集通道，调节输出电流，可以看到 plc 已经正常采集到对应的数值。 现场调试模拟量时，常规步骤是，第一，将仪表反馈接入 plc 的 ai 通道。 第二，编程软件在线查看反馈值是否正常。如果反馈值异常，首先使用万用表测量反馈电压或电流。我们来演示一下万用表的用法。测量零到十伏反馈时， 将万用表打到直流电压档，表笔插在 com 和伏欧姆接口，表笔另一端，搭接在仪表的反馈和二十四伏负端之间。测量四到二十毫安反馈时，将万用表打到毫安档，表笔插在 com 和毫安接口， 表笔另一端，串联在仪表的反馈回路中，这样就可以采集到仪表的反馈信号。本期视频我们已经看到 plc 采集到了对应的电压或电流信号，怎么在程序中把信号转换成对应的工程值，比如多少温度，多少压力？ 我这边有两个自己写的模拟量转换块，下期视频给大家讲解。

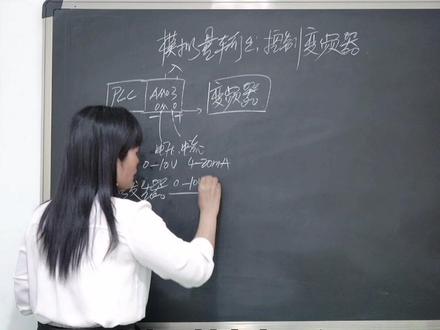

讲信号发声器，这个大家都已经会用了，我不是前面给大家讲，模拟量输的时候，他不是可以拧出来电压、电电流吗？对不对？这个已经讲过了啊，所以说今天再用这个就比较简单。那怎么用呢？那就是这样，用信号发声器， 也就是我们先退一步，简单一点，先不搞 prc 啊，先不搞 prc， 因为你搞 prc 就得讲程序， 是不是讲程序就得讲模拟量输出转换库怎么用光那个得讲半天，你很容易转移注意力，就把注意力都放到这了，然后忘了变频，你怎么调试了。所以说呢，学习是有先后顺序的啊，我们先把这个搞定信号发生器， 他也可以出来一个零到十伏的电压给变频器，这也叫 模拟量调试，也就是模拟量并不代表一定是 prc 出来的才叫模拟量。外界任何过来的，只要是电压信号或者电流信号，我们都叫模拟量啊。你看你学到现在是不是终于知道模拟量的本质了？模拟量本质就是连续变化的电压，连续变化电流， 至于外界是风还是雨是吧，还是什么压力无所谓，我们关心的就是进到这个变频器里边的是电压就行了。能理解我的意思啊，也就是说我们这个变化的电压信号或者电流信号，它才是真正的模拟量啊。 好，那我们今天就先研究这个啊，那所以说借这个机会，我们需要给大家讲一下变频器的简单操作啊。先讲简单操作，讲完以后我们把这个信号反应往上一接，先用它来调试一下，如果能搞定，感觉很轻松，因为这个都没有什么教程，这个 不需要再去看什么说明书啊，再去写成语，不需要，因为它太简单了啊。等你会了这个以后，我们再去讲 prc 控制变频器，等把这个都会了，我们再去讲，比如说我想控制一个阀门的开度，比如开到百分之十、百分之二十、百分之三十啊，这种程序怎么写？ 一步一步加深，最后再给大家讲 psd， 是不是再讲现场控制案例这样的一个流程啊？这样学习起来呢，效果就比较明显。关注，我只讲你能听懂的 prc 知识。

大家好，接下来给大家介绍的是由精美科技研发的 gm 六八零手持模拟信号发声器，简单的说这是一款可以用来产生四到二潮安或零到十伏等一些工业现场用到的电流、电压信号的发生器。 gm 六八零小巧便携，使用非常方便，现在我们就一起来见识一下它的庐山真面目。首先我们打开包装盒，里面有一个说明书， 然后贴到这个包装揭秘吧， 然后一个数据线，这个是一个纸质版的说明书，这个里边的内容不一定是最新的，所以我教大 大家怎么去找这个最新版的说明书。一般情况下我们会把最新版的说明书放到我们的官网，打开浏览器输入 gmi 三六五点 com， 一车 就会进入我们的官网，然后或者是在百度搜索深圳市静美科技，可以找到我们的深圳市静美科技有限公司官网，然后点进来是一样的，然后在我们的官网搜索 这个产品所对应的型号，比如说 gm 六八零，然后搜索就会找到我们的对应的产品， 在这个产品介绍的下面呢，就会有这个最新的资料的下载方式。 现在我来介绍这个主机， 这里是一个接线端子，用于这个信号的输出和这个二十四伏的供电，然后看这里有一个 type c 的 usb 接口，然后可以用这个数据线给内部的电池充电，或者给这个主机供电，然后这里有个开关，然后我们现在把它打开， 打开之后，因为他内部有电池，所以这个主机现在已经开机了，这里是模式指示灯，它可以输出四到二长安，零到二长安，一到五伏，零到十伏，或者是一个自定义模式，自定义模式的话可以输出任意你想要的，比如说是五到二十环，六到二十环，或者是 五到十伏这种比较特殊的电流电压也可以输，按照百分比进行设置输出。然后这里有一个模式切换的按钮，这个模式切换的按钮可以切换这个输出模式，然后如果 长按的话可以切换到这个自定义模式，再按一下他就会退出自定义模式。我再长按一下， 这个指示灯呢是电池的充电指示灯和呃电量指示灯，充电的时候会亮红色，充满之后亮绿色，低电量的时候会有红色的灯闪烁。这里是一个调节旋钮，按下 可以移位，然后选择要设置的位，左旋或者右旋就可以调节输出的大小，这个输出的大小是根据这个调节的指示是变化的，调节完之后再 一位，然后退出调节模式。攻略方式呢，一共有三种，一种就是通过这个 usb 口给他供电，另一种 就是通过内部的电池供电。还有一种就是这个二十四伏，这里可以接入一个十五伏到三十伏之间的一个电压，然后给它供电，然后呃这里供电的时候是不受这个开关控制的，就是这个开关，你关掉之后，它只要这里有电压，它也是 是一个开机的状态。 gm 六八零具有诸多优势，值得一提的是，市面上的同类产品普遍采用十二位或十位的 dnc， 而 gm 六八零独家采用了十四位 dc 技术，输出精度更高。 现在我们用 gm 六八零和这台六位半的高精度腕表进行一个简单的对比测试。首先进行电流测试，接线方式如图， 三毫安、五毫安、九毫安、十三毫安、 十八毫安、二十毫安。现在进行电压输出测试， 扔出一幅、两幅五幅、七幅、 十伏。另外给大家介绍一款产品， gm 三幺幺，它具有和 gm 六八零相似的电流电压输出功能，但是它有一个四八五控制端，可以通过标准的摩托把协议去控制它输出电流电压， 这是接线方式。关于节目六八零的介绍就到这里了，如果需要其他产品资料，请到我们的官网搜索，谢谢大家。

今天我们来讲这款信号发生器的一个操作，当前它是一个英文界面，我们可以切换按我们这个 fn 键，然后进入我们的 out， 然后再找到我们的这个齿轮选择我们的第二行里面的话会有一个语言选择， 先点击确认，然后再切换到我们的一个语言选项，切换到我们的一个简体中文，然后这个 fn 键的话，同时也是一个返回键，现在我们就已经切换到了我们的一个中文界面输出，我们先点击我们这个 fn 键，然后我们再点击我们一个 out， 上面的话会有六种信号选择我们要输出的一个信号类型，然后里面的话可以有一些模式范围，还有我们一个回路电压可以去切换，再返回输出的话我们是接一个 com， 还有我们这个 oug 两个接口左右键去调节我们这个需要的一个电流值，都在点击我们这个输出，因为现在我们是没有接线的，他是一个开路的状态，当他形成回落以后，他就会是一个正常的一个输出状态。 然后我们现在再看一下我们的一个输入的一个操作，输入话和我们的输出是同样的操作，就是先点击我们的一个 fn 这个按键，然后再点我们这个印， 这就是一个输入的一个类型选择，比如说我们输入一个电流信号，那么我们就选择以后 在里面再返回，以后这里就是我们的一个电流输入，输入的话是接我们这个 im 负，还有我们的一个 im 正，然后在我们的一个输出界面外还有一些其他模式供我们去选择，我们 先点击我们的 fn 键，然后再点我们的一个 out， 这个设置里面会有一个转换模式，转换模式这里会有一些参数，还有我们的一个工程模式，这里面话会有一些工程上线，工程下线以及我们的输出上线输出下线供大家去设置。 编程输出的话也是我们的一个功能键，还有我们的一个预设定，预设定模式的话可以设定四个值， 然后我们返回到我们这个主界面，点击我们这个 fn 模式，点击左键进入我们的一个编程模式，点击 fn 键，点击我们的一个上键，上键是一个绿色模式，我们再点击我们的一个 fn 键，进入我们一个转换模式， 我们再点我们这个 fn 键，然后可以进入我们的一个曲线显示一个界面，再点击一下可以退出，也可以 推出我们的一个转换模式。我们这款信号发声器的话，他也标配了四根我们的一个接线，接线的话我们可以按照他的一个颜色去插入， 然后我们这个端子接线的话就是我们的黑色接我们的蓝色，黄色去接红色。比如说给大家输入一个电流，我们切换到电流， 我们输入一个四啊伏的一个电流，那么我们这里就可以得到一个电流输入。当我们点击这个以后，然后他会有一个输出状态灯亮起，他就是一个输出的一个状态，这就是我们一个同时输出输入的操作。

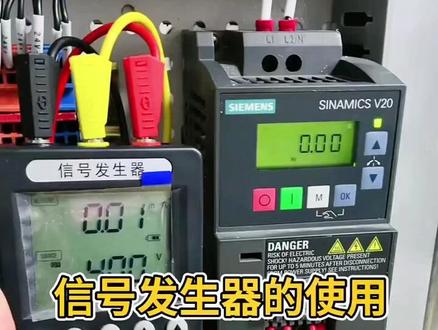

大家好，下面我们给大家讲解一下信号发生器的一个作用，并通过信号发声器做一个实际的演示来控制并兵器调速。 信号发生器的话主要用来发送我们的一些模拟量信号，或者说用来接受外部的一些模拟量信号。在我们实际的供应线呢，我们用的是比较多的， 在很多时候我们没有连接实际的 plc， 但是我们想通过一个电流信号或者是电压信号来控制我们的设备，让我们的设备来进行一个动作，来观察我们设备的运行是否正常， 那么这个时候就可以通过这个信号发声器来发出一个零到十伏，零到二环或者是四到二环的电流信号来控制我们的设备了。第二种呢是做我们的一个 测量，类似于是我们万用表的一个功能了，他可以直接测量我们现场设备，比如变频器的模拟量反馈信号，或者是一些温度变速器的反馈信号，或者是一些压力变速器的反馈信号，我们都可以通过信号发生器来进行测量。 信号发生器共有三根信号线，那么红、黄和黑，那黑色和黄色是模拟量输出，比如用来控制变频器红色，黑色是我们的这个模拟量输入， 现在将我们的这个模拟量的输出信号接至变频器的一个模拟量输入通道上面，可以看到连接的是这个零服和我们的这个 a i 一的通道，这样我们就可以通过我们的信号发声器发出一个零到十伏的电压信号来控制变频器进行运行测试 变频器的红更改为 c 零零二，就是外部单子控制启停，模拟量调速，长按摩键返回， 下面连接二十四伏电源，连接着我们的 dia 通道，此时我们的变频器就会自动启动，可以看到运行指示灯已经点亮， 按信号切换我们的模拟量输出信号类型。现在我们要输出的是电压，因为新品的变频器默认的就是电压，信号给定可以看到现在是四伏，按输出键可以看到这边有一个昂代表已经输出了，按上就是加，按下就是减， 现在是零幅，我们增加一幅，一幅的话对应的是五赫兹，可以看到五赫兹增加，增加到 五伏，五伏对应的是二十伏赫兹，十伏马良辰十伏对应的是五十赫兹。在现场有时候呢我们在排查一些故障问题的时候呢，也可以通过信号发声器来进行模拟， 可以进行拍打，我们是 plc 线路的问题，还是我们便民器线路的问题，这样就可以来做一个测试了，喜欢自动的朋友双击点亮给大家分享更多知识。

哈喽，大家好，这里是安泰小课堂，我是今天的主讲工程师贝贝。这一期呢，我给大家介绍一下，你在使用信号源输出你想要的波形的时候，应该要设置哪些参数，以及具体应该如何设置，接下来让我们一起去实践吧。首先椭圆的地基输入二信号源， 它可以输出五种基本波形，正旋波、方波、锯齿波、脉冲以及噪声。 当你每次仪器开机的时候，他是会自动选择为正选波的。我们在设置一个波形的时候， 它的主要参数我们可以看到。首先是频率，我们首先要选中频率，你按下相应的数字，键盘旁边有单位，就比如我们想要的是四 k 赫兹，然后我们选择幅度低于四零六二的话，他的幅度是在 低组，也就是五十欧的时候，他可以到十伏，在高组状态下他可以到二十伏，我们现在选择的是是高组，所以他是可以到二十伏的，也可以通过键盘输入，然后我们可以看一下偏移， 根据你的需要选择你所需要的偏移还是利用键盘输入。他的有两个单位，一个是 vdc， 一个是豪 vdc， 我们选择 vdc， 然后接下来设置他的向位，他的起始向位是可以从零到三百六的，然后其中还有一个福指这块，假如我输入一个二，我们可以看到他有 vpp 和 vipp， 是两个有效值的单位，下面有一个 dbm， 但是他是规格的，这是为什么呢？因为 dbm 这个单位只能在信号源，他的阻抗为低， 也就是五十欧的时候使用。我们可以看一下现在是高足，我们把它换成低组，也就是负载五十欧，这个时候我们再去看一下 看这个时候自然可以选择 dbm 这个单位，这是一个需要注意的点，如果我们输出一个方波的话，除了频率幅度偏移向位之外，他还有一个参数，那就是占空笔，占空笔他是可以从二十一直调到八十， 根据你的信号的需要选择合适的掌控笔，这是方波信号。你输出的时候需要注意的点。在设置脉冲波的时候，我们可以看到除了频率幅度偏移向位，然后他这还有一个脉宽，脉宽他是定义为从脉冲上升沿幅度的百分之五十的 预值处到下一个下降盐幅度的百分之五十预值处，这之间的时间间隔定义为脉冲，也就是从这到这这之间的时间间隔。脉宽的话，他 他的设置范围受最小脉冲宽度和脉冲周期的限制。我们可以来看一下这个脉窜的设置，这是他的一些单位，秒毫秒、微秒以及纳秒，我们设一个微秒，脉冲上升沿上线一点八七五微秒，这是仪器做的一个限制。 然后除了脉宽之外，他还有一个上升炎和下降炎。首先我们可以看他的上升炎，这个是可以根据你的需要进行具体的调整的，以及下降炎同样是可以根据你的需要具体进行调整，这就是上升炎，而这个是下降炎。脉冲波的上升炎， 他的定义为脉冲幅度从百分之十的预值上升到百分之九十预值所持续的时间。那么同理下降言他的定义则是脉冲幅度从百分之九十预值下降至百分之十预值所持续的时间， 这就是他的上升下降边缘时间。然后当你将这些想要的波形的参数设置好了之后，你可以按下这个键，他便可以输出，也就是 out。 今天关于信号源讲解就到这里结束了，如果你有什么疑问的话，欢迎在视频下方留言或者私信我们，谢谢大家！

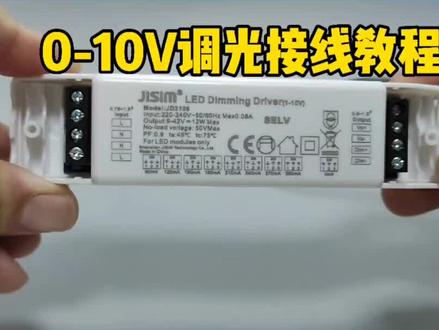

零到十伏调光接线教程用的是我们的小体积驱动灯具，红线接位正，黑线接微负， 强烈建议厂家接驱动。首先接灯具，避免驱动通电后空载有高压隐患。调光面板四路零到十位信号输出控入负极可以调四个回路 w 分别接强电、零火线 驱动地正接调光器信号正极 动低腹接调光器信号负极 固定压线端盖，故意根据灯具拨码到合适的输出电流。点赞加关注，调光不迷路！

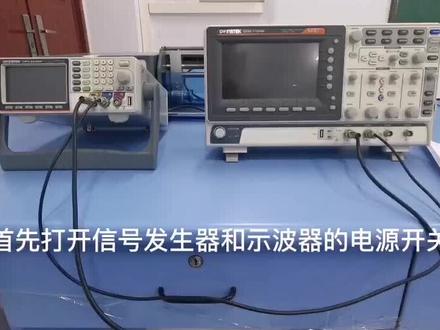

首先打开信号发声器和试播器的电源开关，预热三十秒，等待机器运行稳定。 想要观察一个信号，就要先产生一个信号， 现在对新号发声器进行参数设置。 屏幕分为上下两部分， 下半部分为 c h 一的设置界面，上半部分为 c h 二的设置界面。屏幕左侧显示频率幅度和向尾屏幕右侧显示波形。 按下清零键， 将前期参数设置清明。 zh 一 ch 二键为切换键， 下面首先设置波形，按下 vform 键，屏幕下方出现相应波形提示， 现在设置一个正弦拨。 然后设置其频率， 数字键设置大小， 屏幕下面为相应单位， 下面进行幅度电压设置。按下 apple 键， 数字键设置其大小， 屏幕下面为相应单位，下面设置向位。 连续按下切换键， f 五对应向位设置数字键设置大小， f 五对应向 上纬度。 参数设置完毕后，按下 ch 一的输出键， 下面对示波器进行设置。 蓝色按键，未自动设置键， 按下蓝色按键， 屏幕上方黄色波行为信号波 下方蓝色没有接收信号，故杂乱无章。关闭试播器的 chr 接收开关。 再次按下蓝键，自动设置信号波形合适的出现在屏幕正中央。调整上下位置旋钮， 调整左右位置旋钮， 调整外增翼旋钮。改变波风高度， 播放高度改变，但不能改变信号电压 调整 x 增益可以改变波形疏密，波形疏密改变，但不能改变信号的周期。 以上为手动信号调节。再次按下蓝键，自动设置键下面进行测量参数设置，按下测量键， measure， 屏幕下方出现相应提示，按下删除测量键。屏幕右侧出现相应提示，按下删除全部键， 按下选择测量键。屏幕右侧出现几类参数，按下电压电流键， 右侧选择键。 slack 变量旋转上方旋钮光标可以在屏幕上下移动。 选择峰，峰值和最大值。屏幕下方显示出相应的参数及大小。 按下时间周期见， 依次选择周期和频率。 再次按下 metro 键测量的设置界面，关闭。 屏幕下方最多可显示八个测量参数，由于信号不稳定，造成频率显示不停变化。按 saran still 不见 可以读取参数的顺时值。再次按 saran stop 见 可以观察参数随时间的变化。

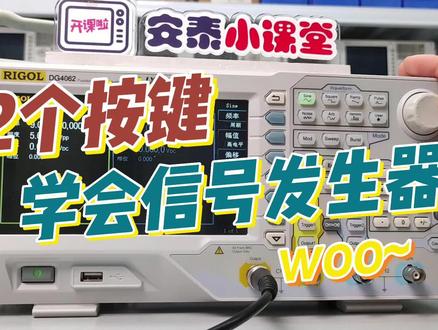

老板给你配了一台新的信号发声器，可惜你不会用，这咋办？不要慌，今天我教你如何快速使用信号发声器，最快两个按键输出你想要的波形。 当我们按下电源键，打开信号发声器之后，如果你恰好需要的是一个一 k 赫兹五伏的这么一个正弦波，那我们只需要按下 你想要的波形，就会立刻出现在石波西上。当然了，你不是恰好每一次都需要这个一千赫兹五伏的这么一个信号。接下来我们来讲一讲如何快速的输出你想要的波形。 那我们拿到这个信号发信息之后，我们可以看到在这个信号发信息上面，他有几个这个按键，这个按键是我们常用的波行，比如说正弦方波、锯齿波、脉冲波、 噪声等等。那我们来简单的举两个例子，首先是我们最常用的正弦波，正弦波调整的时候会用到它的频率、幅度偏移和向位，那我们最常用的是频率和幅度，我们只需要去按下相应的按键去调整它频率。 比如说你现在需要一个十 k 赫兹两幅的这么一个正弦拨，我们可以通过旋钮并将它调到十 k 赫兹，将扶直调为两幅， 然后按下输出，你就可以得到你想要的波形了。那我们现在以方波为例来举一个例子，如果你需要的是一个十 k 赫兹两幅，然后占空比为百分之六十的这么一个方波， 该如何设置呢？首先是频率，按下频率之后将它调整到十配赫兹，然后是它的福值，福值设为两幅为 app。 在接下来我们需要调整他的占空笔，占空笔我们调到百分之六十，那我们现在将这个方波设置好之后，只需要按一下 otto 就可以得到你想要的方波了。 关于信号发热器的使用，我们就简单介绍到这里，是不是非常简单呢？最后给大家留一个作业，我们可以试着去用老板的 这个信号发源器去输出一个频率为二十 k 赫兹，幅度为一幅 vpp， 然后对称性为百分之三十的这么一个锯齿拨，快去试一下吧。

手持式高精度信号发生器是一种用电池供电或外部 acdc 电源适配器供电的手持式高精度信号源，可用于输出各种规格的工业信号。 发声器还具有以下特点和功能自动电源切换、电池电量监测、保存常用输出多信息、液晶显示、组合按键等。 使用方法 h 为正式出端， l 为公共端，包含两个端口。将红色表笔线插入 h 插孔，黑色表笔线插入 l 插孔。 按住电源键，直到显示亮起。公开电源键 仪器开机。连续按电压键，分别选择一伏、十伏、二十、四伏。电压档。 按数字键，可设置要输出电压值。按音特键输出。连续按毫安键，让屏幕下方出现 sots 字符 是电流输出的数字键，可设置要输出电流值。按音特键输出。 连续按好按键，让屏幕下方出现 的字符可设置要输出电子负载的电流值。按一个键输出。连续按欧姆键，分别选择四百欧姆和四 k。 电阻挡 数字键可设置电阻的值。连续按毫伏 c 键，分别选择一百毫伏。电压信号和热电偶分布值类型。 连续按 rtv 键，分别选择 pt 一百、 pt 一千、 cu 五十。热电 分入值类型。信号不分正法，不分正法。为了消除引线误差，需用两支黑表笔。连续按刻字键， 可输出巨型波。按死位时键调节输出扶持。 i'm sorry again。 先是 c 五十五， 再按上下键保存对应的单元中。
