亲爱的，你这图纸是出给小学生看的吧？咋了，这图没标明白吗？两个直径十五的孔，垂直度零点零二，这粗糙度，这这怎么都是汉字啊？这可是我精心汉化过的，更适合中国宝宝体质。新手拿到图纸也能看懂要求， 你就不会用制图符号来代替吗？这根本不符合标准。什么标准不标准的，你懂什么？能让加工师傅看懂的就是好图纸。我这图纸小学毕业就能看懂，再也不用担心工间报废了。好像有点倒流。

哈喽，大家好，我是小飞，今天我们给大家讲一个 ug 草图标注的时候没有数字的解决方法，视频制作不易，给个免费的关注，点赞收藏，跟着我一起来操作吧。 我们看一下这里这个数字都是没有的，这两个尺寸都没有数字。接下来我们要右键一下，然后设置文本设置， 然后给他选择一个 chinese 防送，选择一个中文字体就可以了， 这样也是一样的， chinese 反射。 好，我们完成插头。完成插头， 如果要想永久设置的话，那我们需要打开永久设置模板，永久性模板好，我们先把这个关掉。我们先打开永久性模板， 然后我们进入字图。打开永久性模板，我们进入字图，在字图环境下才能操作。 对，然后点一下这个字图，我们必须进入字图才能完成这个操作，其他环境都不行这种。我们在菜单里面，然后找到首选项，然后字图， 把这个文本文本的那个字体改一下，改成强烈的防送，下面那个符号文本也要改一下， 还有文本，然后附加文本也是强力返送，尺寸文本也是强力返送，工商文本也是一样的。然后确定 就这三个文本吗？这三个文本都要改成一样的字体。还有第一个上面那个文本也是一样的， 也是一样的。这个公共，公共这个文本，还有加上这个符号文本，符号文本，我们用这个 a eric eric， 然后点击确定完成。

孔标注显示格式调整，他识别出来的这个孔啊，显示的格式呢？可能不一样，只要我们双击进去啊，设置一下就可以了，那么然后再点这个设置， 第一个呢，你是点这个孔标注啊，要显示一些什么内容啊？那么层头直径，层头深度这些呢？你是要显示的那么通孔文本，这个地方啊， 这里呢就是通孔的意思，那么你可以写个中文通。那么还有一个像这种符号是怎么调出来的呢啊？他是在这个前缀和后缀里面，前缀呢是直径啊，就这个 fi 那么深度呢啊？深度，他这个啊没掉出来就没有那么沉头直径啊，这个这个是这个深度是通孔啊，说的就没有啊，沉头直径，那么就这个沉头直径，那么有一个符号，看到没有啊？就这个符号插入沉头孔， 插入这个 fi 直径，然后他就有了，那么后面呢还有一个程度深度啊，点这里来，你插入这个深度就 ok 了，那么这样的一个符号显示就出来了。好，这就是我们这个显示的方式的一个设置啊。

大家好，我是追梦，今天呢我们来看一下啊， ug 字图里面的一个标注啊，像我们这种横向的这个 尺寸线，是吧？啊？这个字怎么去放在这个线上，那么这个做出来还是没有线的啊，那如何去做？首先呢我们双击这个尺寸，然后到我们这个设置里面去啊，找到我们这个尺寸文本啊， 然后找这个方向和位置，然后呢在这个地方啊有一个文本短线之后啊，文本短线之上，那我们选择之上，这个时候呢文本就这个上面呢？好，然后中间确定确定，那么这样就 ok， 那如何去在这个线啊延长一点呢？就说把这个线加长啊，或者是前面加长， 那这里呢啊有一些小小的技巧，我们来看一下，当我们双击这个尺寸的时候啊，这前面这里看到没有？ 这地方是加上前备注和后备注的，那我们这里可以加空格，是吧？他也可以加长，那后面这个一样的啊，我们加空格，那么也是可以加长的。好，这个就是我们这种啊尺寸在尺寸线上的这种标注方式啊，感谢大家收看。

你还在担心 ug 上都是英文看不懂吗？今天给大家分享的这份资料就彻底解决了这个问题，每一个指令策略都有详细的中文标注解释，让大家都能轻松学好编程。需要的朋友可以评论区留言六六六，我挨个发给大家。

大家好，折弯标注或许你应的不多，来了解一下，在一个四二零乘以二九七的负面内，有这么一个圆弧， 圆弧的半径是三百，那么圆心的位置在这，圆心在这个 a 三负面，也就是四二零乘以二九七负面的外边， 我们想要的效果是让这个圆心呢，在福面里边，在四二零乘以二九七福面的里边， 这个时候就需要折弯标注，我把这个删掉，一般的标注就是半径标注，来看一看， d 二 a 半径标注，回车单击，怨胡好动一动，任意出单击，这就标好了 叉号圆心的位置，先删掉，可以看到呢，有一个小亮点是吧，与叉号是重合的，叉号是我 p o 命令画出来的啊，看着这 回来，这样标是可以的，但是我说了，跑出去了是吧，跑出了负面之外，不是我们想要的这个效果好，再来看这个图， d r a 飞车，好，我来任意标注一下 好了，任意拖动，这样啊，好，单击好了，回车， 找到这个节点，就是圆弧圆心是吧，单击好，随意连一条线， 比赛结束，这个时候呢，我把这个删掉， 这个就相当于辅助线好了，这个点啊，删掉，这个也删掉，接下来就是折完标注， d j o h， 选择圆弧，椭圆 好，登机指定图示中心位置，这就是新的圆心位置，默认的圆心在这个地方是吧，那么指定圆心的位置，其实呢，可以在这 随意点，一般呢，我习惯是做这么一根辅助线是吧，在辅助线上找一个差不多的位置， 明白吧？当然这个辅助线可以做很多根，由圆心出发，然后到圆弧上边任意一个点都可以连一条辅 线，所以新的不是中心，也就是新的圆心的位置非常多，即便这根线上，你可以在这点这点这点等等吧，都可以找一个合适的位置，明白吧。好，点一下 新的原型就定了指定尺寸线的位置。尺寸线的位置啊，你看我就在辅助线的左右，不要幅度过大，左右差不多放大一点。好，这样就行了，或者这样就行，对不对？ 看到了吧。好，就这样吧，单击在定折弯的位置，沿着尺寸线滑动，黄标就是折弯位置，那个 z 字形的就是折弯啊，谁是尺寸线呢？ r 三百下边的那根线，尺寸线这个方面沿着尺寸线滑动就是折弯的位置，差不多吧。好，登机。 行了，辅助线删掉， pu 画个点吧，颜色可以改一改是吧，那么这个点 就是新的，也就是这个圆弧的圆心，圆形的新的位置在这呢，看一下二三百当然是尺寸数字了，这个是箭头了，对吧，那么这根线就是尺寸线， 那么这个就是折弯，这根线平行尺寸线的也是尺寸线，听懂了吧，那么这个角是多少呢？可以定的。 d 尾车。呃，直接 接啊，点修改，在符号和箭头下边看到这半径折弯，标注折弯角度，默认为四十五度，是吧，你可以改三十度确定。 这位大姐， 我来把这个复制一下分解好，然后 d a n 可以看到啊，是四十五度啊，闪亮。 d 回车，这个修改下边符号箭头啊，已经改了三 三十度了。确定当前啊，关闭，我就用默认的这个了啊，当前关闭 下。再来一遍啊， d j o 回车。好，再来，随意啊。 行，这一点也可以是新的原型，对吧？我说了有很多对不对，合适的位置就定就行了，分解 再来标一下三十度，你学会了吗？点赞、转发、留言、评论关注我，更多 cd 操作技巧及经验持续发布，招朋友们再会！

昨天画这个仓的时候，发现标志颜色很暗淡，字体也小，看不清，在这做个视频笔记， 临时更改颜色菜单首选项，草图进入草图首选项对话框，点击部件设置，在约束和尺寸中更改自己想要的颜色。 可是呢，这样重启软件就又变回原来的样子了。 再设置一下扫图标注的字体大小 菜单，文件使用工具，用户默认设置。从最右边找到草图，点一下，再到界面左边草图设置，找找文本高度，将原来的三改为五。 软件不重启是不起作用的，还是原来的字体大小？ 软件重启后，字体大小变烂，但字体颜色仍没有发生变化。 下面是永久更改方法，在桌面右键 n x 图标， 打开文件所在位置，我这文件里有点尝试自己命名的，找到了客来 fashion p r c simple chinese cartrip model pre e m m temperate party 将这个文件拖到 you 这里。 菜单首选项，草图部件设置约束和尺寸换个颜色，我选黑色，你们随意。设置好后别忘了先保存一下 这里。软件是否重启就无所谓了，因为设置的是模板。 大功告成，字体大小改好，颜色改好，至于字体宽度， 临时更改，可以这样永久更改方法，求大神指导。本章所有视频内容皆属个人笔记，有不正之处望各路大神指出，随时更正或替换。 拱手拜谢啊！真香啊！真香啊！真香啊！

优质制图默认设置！

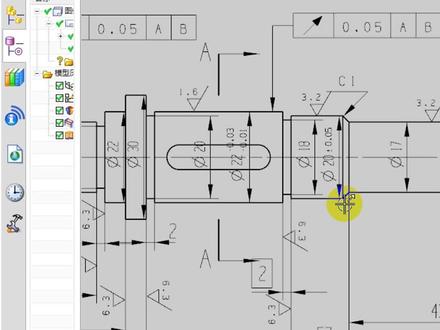

大家好，今天给大家分享一下，如果你工程图里面标注尺寸啊，出现了不一样的，你看标注成这样了，明明正常的是这种没有宽的，对吧？ 那该如何解决呢？啊？对，给大家演示一下，随便点两个线可以看见啊，这个时期和这个不一样，那该怎么样解决，怎么样修改呢？我们选中它进行一个设置， 在这里面找到我们的公叉，其实这个是公叉引起的，我们把公叉改成无公叉，他就没有这个了，他有公叉的话，他会改成一个这种宽形的，如果你想永久改变这个效果，那就去呃，使用工具，用红包的设置这里面，把这里面的这个公叉这个修改掉就可以了。

有位铁粉问， ug 怎么导出片霾标注到别的软件？那今天来给大家讲讲 ug 文件导入别的软件能导出实体片体、曲线文字标注中的哪些呢？是导出什么格式最好呢？来看看视频。 现在这个模型中有实体 pmi 标注草图线，还有片体以及曲线文字，那么这些不同的内容 哪些是可以导到别的软件中呢？首先我们来尝试一下 stp 格式，在导出 stp 格式的时候，这里可以选择要导出的数据，这里我们可以看到模型中的数据大多都能导出，那我们这里将它全部勾选保存到这个实验文件夹中。 接下来我们另外打开一个 ug， 然后用这个 ug 来打开这个导出的 s t p 文件，现在我们可以看到这个 s t p 文件中实体 标注、片体文本、曲线都在，只不过这个标注是有另外一种形式存在的，所以我们以后在进行转格式的时候，导出 stb 格式是没问题的。那么再回到粉丝的这个问题中，能不能把 pmi 导出 igs 呢？ 答案其实很明显，我们在导出各种格式的时候，比如这个 stp， 他这里写的可以将部件文件或者选定的几何题导出，那么 igs 和 stp 这里写的是一样的，那么我们在导出 igs 的时候，也可以把这些全部勾选上，那么 pmi 也是能导出的。 所以如果你导出的 i g s 格式没有这个 p m i 标注，那肯定是这些选项没勾选好，这里我把这些选项全部勾选上，然后再打开这个导出的 i g s 文件看看效果，可以看到 i g s 格式，也能把这些东西 全部导出。另外值得一提的是，如果你导出的是叉 t 文件，那么就会如他介绍的这样只能导出实体和片体。那在导出的时候你会发现只能选择片体和实体，这些 pmi 标注曲线什么的全都选不上。 所以我们在用 ug 和其他软件做交互时，根据你要导出的内容来选择文件格式，不过一般还是导出 stb 格式的，你们也是这样吗？

同样是三维模型转二维平面图，为什么别人用 ug 出的工程图又快又好看，而你却连工程图里标注的格式都得一个一个改呢？效率不高，还不好看。那么如何批量的更改标注呢？来，木子给你讲一讲。首先双击尺寸，进入标注的设置界面，在文本这里更改尺寸格式数据， 把数据都设置好之后，点击确定，回到字图中，然后点击左上角菜单，在 g c 工具箱中找到注视选项，然后点击格式刷这个功能，选择我们改好的尺寸文本，然后再选择其他的尺寸， 点击确定就做好了。如果没有 gc 工具箱的话，也可以用另一种方法，过滤器这里选择尺寸类型，这样就能一次性框选多个尺寸了。 然后右键点击，从这里进入设置界面，这时做的更改就能同步到所有选择的尺寸上，点击确定就搞定了。不过最好的方法还是按照需求做一个模板，之后制图能省不少的时间。

大家好，这一节给大家分享优积制图如何更改标注。那么打开这个案例，首先点制图， 新建图纸页，找个 a 三就可以了。点三角法确定 我们标一个，我们出一个嘛？出一个这个。 好，那出完之后比如说标一个数字 八十，那我想把这个八十改成八十一，行不行？可以那么点，准备好点这个，点击找到 这个注视这边有个文本，打开文本选 r， 你把它改成一本。 那这个嘛，他是改完之后就跟这个图形是没有关联，你再改这个三维尺寸的话，他会变的啊。针对我们一些小数，通过这种方式去修改，你学会了吗？

来来来，看过来啊，今天讲一个新手经常有的一个问题哦，我发现很多新手都有这个问题，因为我现在做做培训哦，很多新手都有哦。我看一下，快，有点低哦， 标注尺寸哦，看一下，这里标注快速尺寸。这个我例如我是要标这个圆弧的尺寸哦，很多新手这样点过来啊，点，哎，怎么出不来的？那个拉不出来那个尺寸的点啊？还是出不来啊？对，他这个使用不对啊，看到没有？这个尺寸是不是标圆弧的一个弧度的尺寸哦，半径的尺寸对不对？为什么会这样 觉得 ug 蓝水就蓝在这里哦，他一些 cv 的一些动作都会导致你这个命令出不来哦，一会再来哦再来 这里。你要标他一个半径，对不对？我们可以放在一下啊，放在一下，哎，出现没有？这个有个捕捉到一个圆点哦，这个圆弧的这个中心，我们点开一下哎，这百分百能出来的就捕捉他这个圆这个圆点哦，这个圆弧的这个终点哦，捕捉他百分之百能出来哦。 这个这个好，再来啊，这个。哎，不要，高手不要看啊，很多新手没教过，新手不会知道这个问题哦，新手很多都会有过这个问题哦。再来哦，你捕捉这个圆弧的这个终点哦，百分之百能出来哦。 这个圆弧的尺寸啊，防止保存出来对，防止保存出来的， ok， 就是这么一点哦，很多新手都存在这个问题，有用了这个方法，你捕捉直接捕捉这个缘故的，这个中间百分之百能标这个半径的尺寸哦。 ok， 这个视频就讲到这里，希望能对这些新手手表帮助哦，感谢大家支持，谢谢。
