这个视频继续带大家了解凯蒂，然后后面的图层是什么意思呢？图层大家有没有看到？我发现我们画的这些图里面啊，有很多这个都是白色的啊，但是我给大家打开一个另一个图啊， 这是我们后面要画到的一个管道及仪表流程图，大家可以看到这里面是什么，花花绿绿的都有，对吧？为什么呢？啊？我们就这个就是用到了我们一个图层啊， 图层和左边的这个特性他是有一个区，有一个区别的就是这个特性，他指指的是你某一个你某一条线的一个特性，比如这条线我用到的是这个，我们要把它变成红色，那么我们就在特性里面把它改成红色就行了 啊，如果这条线我们把它要变成粗一点的，对吧？我们把它变成虚线，那我们就在其他里面去加入一条虚线，对吧？然后把它就变成变成这个虚线，好， 我们去把它变成虚线就行了，但是你没有办法发现全部去修改一个，因为我们需要画，比如说画一个图的时候，我们这个反应器是什么样的颜色，设备什么样的颜色，管路是什么样的颜色，我们就可以做一个这个图层的添加，然后我们画绘质更加的方便。 所以我们在这个图层特性里面点击这个，然后去按右键去一个新建图层，把新建图层比如说这个图层的名字我们叫做设备，那么我们以后设备就只用这个图层，然后我们再新建一个图层，这个图层我们叫做管管道， 那么我们管道就只用这个图层，我们设备用图层的话，我们把设备选成黄色的一个线宽是这样的一个形状，然后我们的管道我们用什么，我们管道用一个蓝色的，然后我们把它粗细也调的宽一点，改成这个一左右， 然后我们的线型把它改成一种，新加新添加一种线型，这种线型我们用这个，我只这边给大家举个例子，我比较举一个比较明显的例子，当然一般我们都是用直线啊， 那么这个就是管道和设备的两条啊，两个不同的图层，在我们画设备的时候，那么我们就先选这个，然后我们点击到设备，我们再去画图的时候，大家可以看到我们这个图像形状就变成了一个设备的一个啊线， 然后我们去点击这个管道的时候，我们再去画，大家可以看到这个我们的线又变成了一个管道的这样一个线， 所以我们画完之后就很明显的看到啊，哪些设备，哪些是管道都是这个意思。然而我们所需要把所有的管道都变成另一种颜色的时候，我们不能去这个特性上面改，我们去这个图层里面改，而我们把这个青色画成这个紫色。 好，大家可以看到所有的管道它都变成了另外一种颜色，这个就是我们一个图层的作用，这个图层是非常重要的啊，大家可以看到这里面啊，我们都做的图层是非常多的，对吧？有线框、主物料线、次物料线，图框图表怎样的啊？公用工程乱七八糟的 这些个图层啊，都是比较多的，我们这边只是举了两个例子，就说一下它的原因。第三个就是块，什么叫做块呢？块的意思就是说我在这边画了一个设备，就比如说我在这画了一个矩形， 然后矩形里面有一些东西，比如说画了一个圆，对吧？然后这个形状是我们一直要用到的，然后就怎么办呢？我们就把它变成一个块，我们下次用的时候我们就不需要重新再画它了，我们就需要把它直接用拿过来，例如说我们在这边 先选中，然后我们就把这个形状变成一个块，然后把这个设备，比如说我们叫做反应器吧， 好，我们把这个叫做反应器，然后基点呢？对吧？我们叫做一个拾取点，基点我们把这个基点作为这，然后我们就是下次再创建的时候，我们就是以这个为基础做创建的。 好进行什么说明呢？就说怎样怎样的一个反应器，我们随便加一些说明好，然后我们去点击确定 好，然后我们下次插入的时候我们就可以看到，对吧？我们在这加了一个反应器，对吧？我们在这要再加一个设备，大家看那么明显一点啊？我们把这个叫做一个 金牛堂， 金牛塔，拾取点我们放在这个位置，好，那我们点击确定，然后我们下次再插入时候，我们看既有反应器又有金牛塔，当我要用金牛塔的时候，就点击这个金牛塔，我们就可以看到，我们在拾取点上我们可以选择这个金牛塔，我们再点击空格键，对吧？ 啊？输入块儿我们是不是可以继续用它的这块儿？例如我们在这个里边你可以看到，对吧？ 我们这边有很多的这个阀门，对吧？有很多的这个，呃，设备看有很多设备都是重复的，这个泵就是重复的，对吧？我们不能总不能每一次用到这个泵的时候都把它重新画一遍，所以我们在这个插入这个块里面， 插入里面就进了很多的块，因为有点多，可能可能卡住了啊，所以我们在下次用的时候就直接点击这个块里面，然后我们把它一个一个取出来就好。 嗯，大家可以看到这里面就有很多这样的块嘛。啊？这样的块我们去给它做一个添加就可以了。另外这样的还有个好处，就是什么？还有好处比如说我这个设备突然画错了，然后我要把这个设备全剧里面的所有设备做一个修改， 对吧？我们就不需要一个一个去修改，我们只需要去把它做成，做成这个金牛塔里面的一个修改。这个修改是怎么修改？就是我们双击进入一个新的版面去把它里面，比如说我们要在这加一个新的东西，加一些新的直线啊进来，好，然后我们作为一个块修改，然后我们点击确认 保存更改，对吧？我们看到所有的金牛塔都会变成发生一个变化，这就是我们一个块的作用， 然后后面的一个特性，特性的意思是什么呢？特性的意思就是说， 呃，和前面不同的，比如说我画了这些东西啊，我要把这其中的一段部分要给它改成其他颜色，改成另一种颜色，那我们就要用这个特性去修改，不过我们把其中的另一种部分要改成这个颜色，那我们就用这个去修改， 那我们就用这个去修改好。但是大家有没有看到就是我们这些图片里面啊？所以这些上面的部分我们都是用的差不多了，就是其中的就是一些复制粘贴类似的一些东西，然后以及这些插入注是我们其实用到的非常少， 还有这些视视图之类的，其实用到的很少，大家自己去研究一下。这个主要用到就是这些东西，然后再往下我们就可以看到什么， 可以总看到下面有个模型，然后布局一、布局二，有些同学就很好奇啊，然后点了一下这个模型，哈，发现我们突然变成这个黑色的一个啊，这个白色的框回不去了，回不去怎么办呢？然后就点击这个模型，其实跳到这边模型来，他跟那个 excel 表格里面的那个是很像的，很类似的，你可以在这布局一、布局二，布局一，这画一张图，对吧？我们在布局二张，再画一张图，我们再添加布局三，布局三，这再画一张图，然后综合这几张去看他的这个设计图纸，然后我们从左往右，我们给大家都 把这个，你可以把这些都打开啊，这个坐标啊，比如说这个黄色的坐标啊，你可以给它打开啊，然后各种各样的打开都可以看一下啊，有什么区别之类的。 如果这个坐标的话，对吧？你比如说放在这，你看每每每画一个地方，它这个坐标都会有变化，但是你可以关了，我觉得这个没什么用 好。然后第二个就是这个隔山，这隔山是什么？就是这个线，如果你不需要的话，你就把它关掉，它就变成了一个整个黑的这样一个东西。好，大家如果你需要的话就可以把它打开，然后这个就是一个点 啊，有个隔山捕捉啊，你可以把隔山捕捉打开，这个有什么作用呢？就是说，比如说我要根据这个隔山里面去画一个隔山捕捉，打开好画一个这样的一个点，那么我们在这个隔山里面就可以去找 它，可以就可以去锁定这个隔山，大家有没看到？ 好，然后我们这边有一个捕捉，捕捉的一个设置， 然后你看大家就会看到这个有一个， 呃，隔山的捕捉，隔山的捕捉是什么？就是我们在这个框里面，我们要在这个 啊画一条线，如果我们不打开捕捉，不打开捕捉的时候这个就是左边这个，我们不打开捕捉的时候，我们在画线的时候，大家可以看到我们其实很很难靠近这个线，就算你已经对的很准了，对，很准去画这个连接的点， 是你仔细打开发现它其实还是对的，不是很准，对吧？其实还是没连到这边，差了，差出来很多。 但是如果我们打开这个捕捉的话，你当你靠近这个线的时候，它就会自己去贴进去，自己贴过去这个线有助于你去会制保证一个密封，是吧？它是百分之百连接到的。 好，下面这个是就是一个极轴，刚刚我打开这个叫做正交啊，正交的意思是什么？正交意思就是你只能画直线，你只能画直线，你没办法画曲线。 然后这个极轴的意思是什么？极轴意思是你可以画，根据不同的坐标去画它的线， 这个啊，比如说我画画一条三十五度、四十五度的曲线，对吧？我们就可以直接看你，当你拖到接近四十五度的时候，它就会显示这个角度，极轴这个角度是四十五度， 对吧？当你画这个水平的时候，它就会显示这个极轴角度是零度。大家看这个光标下面有一个小于的这个符号，它的就是一个角度的意思， 就是零度，当你往上走的话就是九十度，为什么呢？因为我们在这边设置了这个集轴里面，大家正在捕捉，设置里面添加了四十五度、一百二十度、一百三十五度、两百一十度等各种各样的类型， 还有一些增量，对吧？九十度之类的我们都去把它设置了，设置之后我们再去加的时候，它才会显示这个一个集轴的一个捕捉， 然后最后或者就是一个对象捕捉，他这个对象捕捉就是这边这个刚刚这个是极洲捕捉，然后这边就是一个对象捕捉，然后我们看对象捕捉设置，我们这边添加了什么？有端点，对吧？刚刚我们靠近了，这个就叫做端点。好，时间够了，我们下个视频再讲。

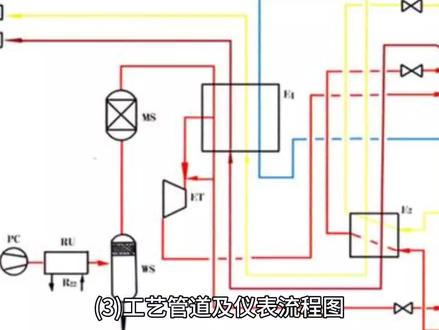

三、工艺管道及仪表流程图工艺管道及仪表流程图，简称 pied， 也称工艺施工流程图， 是借助统一规定的图形符号和文字代号，用图式的方法把建立化工工艺装置所需的全部设备、仪表、管道及主要管件按其各自的功能 为满足工艺要求和安全经济目的而组合起来，以起到描述工艺装置结构和功能的作用。工艺管道及仪表流程图的识读是工艺人员必须熟练掌握的基本生产技术， 也是生产操作和检修的重要依据。管道、仪表流程图包含了生产现场所有设备、管道、阀门、管件、仪表等，图纸和现场是一一对应的关系，如同电脑打 打印预览的所见即所得。所以， p 图不仅是生产操作和检修的技术基础，也是装置未安装完成前进行试车方案操作、规程编制的依据。时读化工装置工艺管道、仪表流程图 p 的之前， 应充分熟悉工艺流程概述、工艺方案、流程图及物料流程图，掌握工艺过程的反应原理、操作条件、工艺组织、物料平衡、热量平衡、控制方案、主要工艺设备的名称和位号等， 为学习 p 的图打下基础。识读 p 的图的步骤，首先熟悉图例说明，掌握流程图中图形符号标注字母代表的意义，然后了解主要物料流程应先从原料制备到化学反应、 产物的分离、提纯的三个步骤，在图中按管道箭头方向逐一找到通过的设备控制点，直到最后产品的产出主流程清除后，再了解其他辅助单元流程， 如蒸汽系统、锅炉水系统、导热油系统、原料及产品储存系统等。熟练掌握配的图是化工工艺操作人员的一项基本功，也是上岗的必备条件。新员工刚开始学习时会感到比较困难， 应多将 pit 图学习与操作规程、设备图等资料结合起来，通过操作培训、练习、问题探讨、现场清理流程等各种方式反复学习，达到不仅能实际，而且能理解、会应用的要求，切记死记硬背！

在 cad 制图中掌握一些技巧可以提高作图效率和质量，下面介绍一些常用的 cad 制图技巧。一、善用命令快捷键 cad 软件中有很多命令快捷键，可以大大提高作图效率，例如绘制直线时 可以使用 l 命令快捷键，绘制多段线时可以使用 pl 命令快捷键，移动对象时可以使用 m 命令快捷键等等。熟练掌握这些命令快捷键，可以让我们在作图时更加得心应手。 善用鼠标中键鼠标中键在 cad 作图中也非常有用。在 cad 软件中，鼠标中键可以用来滚动屏幕，方便我们查看图纸的各个部分。同时鼠标中键也可以用来缩放图纸，方便我们查看细节部分。 三、善用图层管理图层是 cad 软件中的一个重要概念，它可以帮助我们管理不同类型的图形元素。我们可以将不同类型的图形元素放置在不同的图层上，例如建筑物的轮廓线、标注线、文字等等。通过图层管理，我们可以 轻松的控制这些元素的可见性和颜色等属性，从而让图纸更加清晰和易于理解。四、善用快餐照快餐照是 cad 软件中一个非常实用的功能，通过快餐照，我们可以将一个完整的图形作为一个整体插入到图纸中，这样可以大大提高作图的效率， 同时也可以避免出现一些错误。例如在建筑平面图中，我们可以通过快参照插入门窗、家具等元素，从而省去了重复绘制的过程。五、 善用约束功能约束功能是 cad 软件中的一个非常强大的功能，通过约束功能，我们可以对图形元素进行限制和约束， 从而让图纸更加准确和美观。例如，我们可以对两条线进行平行约束和平行度约束，从而保证他们的平行度和长度相等。 cad 软件中有很多内置的搜索功能，可以帮助我们快速找到需要的功能和命令。例如，在 cad 软件中输入 help 命令，可以打开帮助文档搜索需要了解的命令和功能的使用方法。同时， 我们也可以在 cad 软件的搜索引擎中搜索相关教程和学习资源，从而提高自己的绘图技能。总之，掌握 cad 制图的技巧可以提高作图的效率和质量。除了以上提到的技巧外，我们还可以通过不断学习和实践来掌握更多的技巧和方法。关注九 d 画工，共享更多画工知识！

这个视频我们学习车间平面布置图是图纸部分的重要内容，这个视频我们根据前面做的 车间三维设计来会制车间平面布置图。车间平面布置图是什么样子？是这个样子，因为我之前录制了一个视频，有人说后面的视频被画面有卡顿，所以我重新录一遍， 就是这个是我们做的车间三维设计啊，按理来说是要用二维图去做三维图，但是我建议大家用三维去做二维，这样会更快一点。好 啊，我们这边要做的就是我们首先要打开我们的 ps 三 d 这个绘图软件，然后绘制平面图的话，是普通的 cad 这个软件 啊。然后我们绘制三维图的时候，大家先看一下，他是有，因为我们的车间他是有一二三三层的啊，然后我们就在三维图里面绘制，这是第一层、第二层、第三层，然后还有一个正视图，还有一个右视图 啊，然后我们怎么去找这个呢？就是打开我们的三维设计，我们先改到正视图，我们是要去做这个创建正交式图，大家可以看到左上角这个创建正交式图，你点一下，点一下，这边我们做一个新建吧，也可以做这个俯视图，也是一样的， 你可以点击新建新建一个名称，或者把这个文件放在这个俯视图里面。这个俯视图在哪呢？其实就是在我们这个正交图形里面 这条图形里面，然后我们依次从第一层到第三层做他的折叠平面设计。呃，先是做什么俯视图啊？大家先做俯视图， 这是图，所以我们还有一个记，记得如果你要做第三层的车间设计，那么你要保证这个框圈在第三层，大家往上拖的时候，记得一定是下面的这个，你再往上拖， 拖的时候记得关闭这个对象捕捉啊，不然他会自动吸附的，然后再往上拖一点。好，第三层到第三层之后，好啊，我们就选确定 好深深的这个就是我们第三层的这个俯视图，我们把这三个先删掉， 大家可以看到这个俯视图里面这边是换热器，这边是塔设备，也跟我们的这个三维设计它是相对应的 换热器和塔设备，那么这个在什么地方呢？就是在我们这个正交式图里面，打开加号，对着俯视图，我们双击就会找到这个东西。好，然后做第二层的俯视图一样的，然后我们继续点击它，然后创建正交式图，然后还是这个点确定， 然后我们把这个方框放在第二层，大家已经记得不能直接拖动这个拖动，这个拖动不了。 好，我们把这个放在第二层，大家已经记得不要把这个切到这个设备上，不然他会让设备有一个不好的体现。好，我点击确定 这就是第二层。好，第二层就是两个，一个反应器，两个换气器，还有这个塔设备，还有一个。第三层我们继续去做这个就比大家自己画的要简单很多， 但是我们也是要根据这个去改，不能直接用这个，因为这上面还有很多没标注的， 大家记得要这个在设备下面。好，然后我们这三个俯视图就画好了， 大家可以看一下第三个俯视图这边是不是四个设备加一个？嗯，这个是储罐，然后这边两个换气器 也是跟我们这个三维设计是一对应的。但是这个俯视图啊，大家看到他不是一个独立的文件，就是这个正交图形，他跟前面这三维设计是同一个文件， 大家不要搞错。然后这是三个图形，然后我们继续去画画正视图，正视图就很简单了，然后我们继续创建视图，我们还是坐在这个俯视图里面， 还是坐在俯视图里面，但是要把这个俯视从左上角改成前视好，然后我们去创建视图，这个没需要，不需要切割 好，我们正视图就画完了，我们再去三维设计里面创建正交视图，我们做一个右视图啊，右视图 好，右视图也不需要修改 好，这个就是我们的右视图好。做完这三个图形应该怎么办呢？它不能是直接把这个复制到我们的 c、 a、 d 文件里面去，大家可以看一下，然后如果你复制过去的话，它是复制不过去的， 它只有一个紫色线框，你需要怎么做呢？就是把它截图 在这，先给他截图，大家先分析一下这个图啊，这个图他就是一个车间三维设计，然后这边是一个尺寸，然后他这个白色的线框就是他的钢结构， 然后这个绿色的话就是设备，然后红色的话就是他的管道，我们在车间三维设计里面不要求管道布置，所以这个管道我们在平面布置图里面也不需要画，然后我们只需要画这个设备位置就可以了。 另外啊，这边跟大家说一下啊，我们的车间三维布置图啊，它主要体现的是什么？是设备的布置位置啊？ 还有所以大家一定要在设备布置图上要加这样的引线，然后告诉他他离左边这个设左边这个钢结构有多远，还离右边这个设备有多远。 然后我做，做完之后呢，我们就开始截屏啊，就是先截一张图，这是第一个设备，这是第一个图，然后我们把它复制到这 好，然后开始描绘。这个 用细划线都可以啊，我用一个细实线吧，红色看着比较明显一点， 我们描的是这个钢结构，因为它是以平台为基础的。然后就是这个塔设备，塔设备我建议大家去做，跟我发给大家那个原文件里面的图纸去修改，不要自己去画这个形状。 好，然后我们做了第一个圆，给它标记一下，这个塔设备差不多可以了。然后这个换热器的话需要俯视图，需要大家去建一下，或者也去根据我那个去挪就可以了。好，然后 我看一下上面有没有复制图。换声器啊，这个上面是有换声器的，就这个我们直接去给它挪动吧，不要去画了， 画太麻烦了啊。大家你也可以去手描，也是没问题的，你用红色线框把这个描一遍也可以的。好，我们复制过来。 好，在复制之前啊，我们要把这个图形先给它旋转一下，因为我们这个图形是它是竖着画的，先给它旋转一下。 好， 等一下图片也要旋转一下， 这个图片就不需要了，我们只需要定定出它的大概位置就行了。 好，我们这个是塔设备，这个是换热器，然后我们把这个其中一个钢结构复制过来，大家可以看到每一层的这个基础固质它都是一模一样的。例如这个钢结构的位置，还有这个塔，这个楼梯的位置，它都是一模一样的。 你先给他复制复制过来一个，然后我们把它除了钢结构这些问东西都给它删掉，只留钢结构的这个平台， 我们只留这个平台出来。好，然后我们要做这两个平台进行一个对比，大家可以看一下。呃，我们以钢结构外点为基本吧， 以这个吧，以这个为基础，画两条实线。好，然后我们把这个图片移动一下， 移动到这儿，然后开始缩放它， 然后让它基本上与这个保持大小一致就可以了。 好，基本上保持大小一致。然后在这个钢结构平台上，我们是不是就可以看到这边是一个塔设备，这边是一个换热器。好，我们把这个换热器我们前面复制过来的，大小基本上保持不变啊， 然后标注删掉，给它旋转一下。大家可以看前面这个图的换热器，它， 呃是朝下的，然后我们旋转一下，它是不是就朝它的这个分头是不是朝左了？ 好，我们给它画一下，然后我们开始旋转。好，差不多是这个位置，然后我们把它去做一个替换去移动， 你能咋整？而这大小位置也有问题啊，我没有这么大设备，然后去给它松放一下， 大小位置差不多就可以了，做错了大小位置差不多就进行作坊。 好，可以了，然后我们删除多余的这个线框，然后塔设备也是一样的，我们把塔设备这个整整个复制过来，塔设备整个复制过来。 好，塔设备整个复制到这儿，然后与我们这个中心园的位置对齐，是不是先打开一下， 好与我们这个圆的圆心对齐，但是这个塔设备是不是太大了？我们需要缩放一下，让里面这个圆与外面这个与塔设备这个圆相相等相对应， 我们再去缩放 好，然后塔设备的大小就是这样的 好，就是我们的塔设备一个是塔设备，一个是这个，然后这边有很多的这个标注，我们能删的就给它删掉一点，因为我们不需要这么多。 好，然后我们还需要看一个，看一个它的这个卡设备它的平台区是不是在右边，然后占了这个平台的三分之一，所以我们大概去给它复制一下， 这个是在左边，然后我们去把它旋转一下， 还有这个管嘴的位置，大家能做修改的就尽量做一下修改， 然后我们做一个旋转， 它的大概是在这个位置。好，我们去缩放它，这个是一个曲线，不是圆啊，我们没办法缩，我们去缩这个 啊，大概是这个位置去给它旋转， 一个是这一边，一个是这边。 好，然后我们继续去移动， 做一个修剪， 做一个修剪，让它保持在下面这个角度。 好，这个角度 啊，这个角度差不多是跟我们刚平台结构保持一致的，我把这个多余的给它删掉，多余的删掉，然后复制 好，复制完成，这个就是我们塔设备的一个位置，大家把这个重新飘一下，飘到这边， 哦哦哦哦哦哦哦。

一张表秒懂三种仪表符号区别，现场显示仪表单独圆圈，比如现场指真压力表，只能在装置现场读数值，中控室看不到 dcs 显示仪表圆圈外挂方框，现场传感器把数据远传到中控式屏幕，操作员能看到，但手动改不了。 dcs 控制仪表圆圈加横线加外挂方框，传感器信号进 dcs 中控，既能看数据，又能发指令去调节阀门开度。 一句话总结，显示只能看不能动控制既能看又能远程操作。化工读图不迷路，赶紧收藏学起来！

开始今天的讲课。嗯，大家好，今天我们给大家讲一，我给大家讲一下那个 cadworks 设备建模的一个简单简介和实际实际演练。 嗯，还是我们前面的这几个化工厂的图，我们看化工厂除了有我们前面说的那个钢结构建模之外，还有还需要进行三维模型建立的，还需要有这个设备，比如说有，嗯，这一幅图里面有一些塔器，还有这里有一些储罐， 还有这，这也有一些储罐，还有我们一些进射，还有一些就是那个换热器，这可能有一堆换热器， 这是啊储罐，塔器，还有还有我们一般一般在一楼会布置大量的泵以及泵啊泵及其一些附属设备，还有一些其他的过滤器啊，还有等等一些设备。 这些设备的话也是，呃，在在管道上为模型建立之前所必须要进行建模的。嗯，建模的一些实力， 嗯，所以我们要进行设备的一些建模。嗯，主要的目录包括这几方面，再改一下。主要的， 嗯，主要的包主要的内容包括设备建模的设置及简介，还有握历史主握的建模，塔和塔的建模及泵的建模。 嗯，这个我们今天可能一节课讲不完，需要大概两到三节课的把这个设备建模给讲完。 嗯，一，首先是设备模块的这个设置及简介。呃，前面在第一节课的时候，我们也呃对设备模块的设置进行了一些简单的一个介绍。首先就是设备模块， 首先就是设备模块集成到 plan 的 模块里面， 首先是设备模块集成到 plant 模块里面，这有，嗯，这有四步。然后还有后面的是我如何在 plant 模块里面打开，需要后面的这几步，最后最后会出现一个这样的一个界面， 嗯，出现这里面这个界面的话，出现这样一个界面的情况下，它是英文的，所以我们还需要进行一下，嗯，这是汉字文字的一些， 就是语言的一个设置，就是这个还需要进行一些语言的一个设置，所以我们还就是我们会出现这样一个界面，设备集成到 planet 模块以后会出现这样一个界面， 打开点击设备以及设置这一栏，有个编辑配置文件，这里有个 language fill， 需要把它改成，点进去之后改成中文简体的，简体中文的，然后打开保存， 然后点， ok， 这样的话整个设备模块这再等一下，这样整个设备模块这一块就都变成了这个中文的形式，这是简单设置。 然后还有一个如果在 plant 模块里面的话，还需要调，还需要有一个设，如何打开这个设备模块呢？就是在命令行里面，在命令行里面输入 em 啊，这个是关闭，这因为我刚才打开了这个是关闭，我们直接输入 em 空格，这里就会出现设备模块的这个， 嗯，这个窗口就是这一个，然后刚才这个语言语言环境也改变了，就是变成音，变成这个中文的形式，然后还有一些，还有一些小的设， 这种变小了，还有一些小的一些设置，嗯，比如说我们想设置改变一些参数什么的，可以在设备 以及设置这一栏里面有。如果我们打开了这个设备窗口的话，有这个小电脑的这个图图标，点击这个小电脑图标，这里会有一个设置，然后编辑图层的话，这就是，嗯， 设备图层的话会是在一一一 q u i p 这一栏里面，这是我们设备专用的这个图层，还有这个也是设备专用的，这是设备保温的专用图层，这个是设备的图层颜色是，我们看颜色是应该是绿色的，然后线型是直线型， 线型颜色这边都是可以，都是可以将它进行改变的，这个改成我们想要的就可以啊，一般情况下是默认， 然后编辑配置文件，这里面的话也是一般情况下都是默认的。一个需要注意的就是这个这个原环境和我们 其他其他都不用改，其他都不用改。还有就是啊，主要是这一栏项目单位这一栏如果是改成音音质，音质的话就是我们的设备是音质的，音质的，然后管道是也是音质的， 然后点击这一点击音质音质，然后确定就会改变这个环境，他他所用的配置文件就是音质的，这个配置文件 如果是公制音质的话，就是设备是公制的，然后管管道，设备是公制的，管道是音质的，公制公制，这设备和管道都是音质的，我这边一般选用的是公制和公制，大家看大家主要看你们 所对的所对应的甲方的那个需求来定， 然后再介绍一下设备模块的主要如何，如何进行建模。 首先是椭圆同体，就是一个设备，我给大家看一个设备的一个图例，就比如说这个设备 有一个，每一个设备的话，他会有同体啊，有风风头，大家搜搜一个抽罐，就就看这一， 就看这一个，这一个，这一个就是典型的一个卧室设备，它是包括一个筒体，然后两边有风头，上面有管嘴，底下有裙座的这样一个，所以我们的，嗯设备模块它它这里就是上面这一栏的话， 就是在设备这一栏上面这一栏就会有我们设备所需要的这些，呃 设备所需要的这些东西。然后下面这一栏是这我先介绍一下这个设备的这个这个什么这个界面，这上面这一栏是设备的下面这一栏是那个 泵的，就包括泵的叶轮、转动轴、管箍、电机基础以及管嘴，这是泵的，然后这一栏是 这蓝，不对，这蓝好像没有，我重新再重新再关了，再开一下， e m e m e m。 啊，然后呃这里是设备的设备的这个名称， 然后放置啊，放置的他的位置，位置在一般情况下是在零零零轴，然后他的一个旋转角度，然后定位是横向，就是我们设备是呃横向放置的还是横向放置的，然后选项空心，空心，这个应该是没有什么 空心，这个空心这个是，嗯，给大家看一下吧。就是如果，我们先，如果我们想建立一个同体，如果我们想建立一个设备的话，先先点击这个会输入一个设备的名称，我们加到微零零零，微零零幺 哟， ok， 然后这里就建立了一个这个设备，它的位置的话是以呃圆柱体的圆，圆柱体面的一个中心的位置是它的，是它的定位位置零零零点，然后 这个是中向水，如果是水平的话，它就成了一个卧室的，然后我们选择中向，如果选择这个空心的话，它会以空心的这个呃，再看一下 这不选不选空心的话，这是一个实心的这个圆柱体，如果选空心的话，它会是一个空心的，空心的话可能更符合我们实际，但是我们在 cadworks 建模的话，一般选择实心，实心的话因为会减少 cd 的 一个运行内存的一个占用，所以最好选择空心。 然后这里是他的呃机准线，机准线呢？没什么，没什么作用，就是最主要就这几个，这几个呃模块的一个建立， 然后给大家一一讲述一下这呃就是设备这一块上面的这个作用。首先是这个椭圆封头，我们点击椭圆封头，这里会有一个他的他的放置位置，我们现在放置的是在 呃是这么一个位置，就是椭圆风头是向向下的，头是向下的，然后点击原件，这里有一个椭圆风头的这个描呃，椭圆风头的这个参数包括描述呃这个描述，一般情况下椭圆风头是不会有的。然后长度的话是这个五十是他，我们把呃 是风头顶面到风头直径的直筒段的这个距离，我们把它选成二维线框模式， 二维线光，然后前方前方的这个就是这一段的距离，这个是它的长度，看我们实际的测量一下，测量的这个命令是 d i 空格，实际测量一下就是它到它正好是距，这个距离是五十五十公分， 五十毫米，长度是五十毫米。然后直径的基准是以内径为准的还是以外径为准的？如果以外径为为准的话，如果以外径为准的话，我们的保温这一栏有一个保温，保温厚度发生改变， 以外径为准。如果我们的保温厚度发生改变，它的整个筒体的这个 它的通体的这个直径是不变的，它的保温厚度发展改变，通体的直径是不发生改变的。我们实际的测量一下 d i 空格，我选择选择刚刚那个， 选择圆心，中心同底到这里它的还是一一二二幺二幺二二零，那它的保温厚度是发生改变的。如果以呃如果以内径为直角的话，内径为直角的话，同样也是 呃内径加上内径加上它的厚度，再加上它的保温就是从中心到最外边的这个距离。 如果以外镜为精准的话，是不计算他的闭后的闭后，呃是闭后，闭后发生多少的改变，他的整个整个他的呃直径是不发生改变的。这是这么一个，这是直径的内径和外径，然后直径就是从中心到椭圆面的椭圆 图，中心就是它的直径，嗯，直径厚度的话是这个呃所用材料的这个壁厚，如果用空心的话，我们就会能看出它的选用空心，空心的话，我们就会看出它的壁厚度的这个改变。把这个保温 保温选择零，保温改成零的话，那如果我们的这个厚度发生改变三十，然后这个空心的这个距离也变成了三十，就会发生改变。 翻转方位就是他是口，这个椭圆圆形的这个口是朝上还是朝下的，这个有翻转方位，这个圆形的这个口就朝下了翻转方位。材料的话，这里呃我们选择选择材料，然后选择三个点， 这里选择我们所想要的材料，我三零四三幺六这些都是可以选择的，但是这些基本上在呃， 在我们的三维建模情况下，一般不用到用，用不着这个，用不着这个材料的这个选项，用不着这个材料的选项，哦，把它再翻转过来， 再翻转过来，然后再建立一个，因为我们是一个刚才我们看了一下这个储罐，我们就建立一个这样的储罐，它是一个呃卧室的，然后 选择卧室的话，我们选择放置，然后选择定位，选择水平，把它变成水平的这么一个 一个形状，然后再选择这个圆柱体，圆柱体再把刚才的这个空心给它去掉，都以都以实心的形式顺顺在椭圆， 那就是同体体，同体的这个的话也是有相应的一个参数啊，描述和这长度，长度就是， 呃，就是整个整个椭圆的这个高度，如果是纵向的话就是高度，横向的话就是这个长度，就是从这个点到这个点的距离，这是长度发生改变的话，他就会变长，把它变成两米，这样的话就会变长。 然后直径的基准同样和这个椭圆风头是一致的，有以外径为准的还是以内径为准的，嗯，一般我们在建立建立了椭圆风头，把这个， 嗯他的直径和这个直径基准选择了之后，他后面所建立的都会继承他前面的这个属性。如我们刚才建立了一个同体积，他的直径和这个直径啊，直径基准和这个基直径都是可以继承的，然后他的厚度，厚度也厚度也相应的继承了 这些直径直径基础厚度材料保温，保温，保温是可以继承的，保温也是可以继承的啊，这是这一个， 嗯，圆柱体，圆柱体。好，刚才这个椭圆还有一个椭圆的一个， 刚才椭圆还有个椭圆的这个顶部系数，它的顶部系数就是大直径减去大直径除以外直径。比如说这里有一个椭圆风头的这个类型， 他是他的呃椭圆风头的直径和这个呃长轴和短轴的比就是他的一个呃风头系数，长轴和短轴的比就是他的风头系数，顶部系数 就是这样一个系数。啊，这刚才漏讲了，再给大家讲一下，然后椭圆体，然后这是椭圆体的这个呃风头和椭圆体的这个参数的一个。 嗯，介绍。还有这里还有一个蝶形的一个风头，我们再建立一个蝶形的风头，蝶形风头。

这个视频我们继续学习车间平面布置图啊，我们改完这个设置，然后把左边这个图啊，这个红色线框给他删一下， 右边这个换气给他标一下左右与钢结构之间的距离，然后我们把它移动过去。在移动之前呢，你把左边这个中间的可以稍微删一删，大概的删一下 好，然后再去移动，移动的时候点击右边的这个再给他移动过去。 好，这样的话我们这个平面布置图就是画完了，然后二层和一层都是同样的道理，然后我们就给大家再示范一下这个立面图吧，正视图也是一样的，我们把正交图形打开 前视图好，然后我们再去复制 复制过去。这就有一个问题啊，因为什么我们前面做啊？钢结构栏山，就是隔山的时候它是正方形，然后我们这个它是一个长方形，所以可能导致不匹配啊，但是没关系，我们可以把这边这个稍微修改一下，我们先给他复制出来一个 啊，复制出来依旧是去延伸它的钢结构， 我把这个钢结构先删一下，你用的这些先删除一下，删除完之后我们把钢结构的尺寸大概定一下， 点完之后我们把上面这个图纸啊进行一个钢结构的描绘， 差不多是这个位置，然后把各个设备的位置大概给它定一下位置，定一下点 设备 每个设备的位置，嗯，好好， 定完之后，我就把这个图纸我先挪到一边去，然后把这个移动一下，移动到这个这边来。好，然后把图纸进行一个缩放， 让上面这个第二层与下面第第二层进行一个 重合，重合完之后我们就大概知道了这个设备的高度。好，然后我们再去看 sharon can i find you don't do anything sharon if you get should be。 上面这个是换热器，然后我们用发过去的这个文本键里面直接去给它粘贴，换热器是这个位置，所以我们把这个换热器直接给它粘贴过去，包括这个换热器的名称进行复制， 点击复制上面这第一个发射器，但是这个尺寸有点太大了，大家可以看到我们把尺寸修改一下， 尺寸做一下修改， 打开这个大小就可以，然后把这个框给它删掉， 然后这是四个换热器，我们继续给它复制一下， 复制到下面这四个位置，这是第一个换热器， 尽量保持平行，这个是第二个， 然后是第三个啊，第四个的时候，大家记得这个换气器要比前面那些大一些 好，然后把这些框删掉， 删掉，然后把这个待会再移动吧。然后这边有一个两个数设备数值的设备，我们直接用这个，用这个除啊， 大小差不多的，然后我们把这个删掉。这边这个也是一样的，我们给它复制过去， 但是大小可能要稍微大一点， 大小放稍微放大一点，设备不一样。 ok， 大 小放大一点，然后 这边两个混合器，大家注意一下这个混合器可以用这个设备去改， 混合器可以用这个设备去改，我们把它复制到这，复制这个复制过来，然后进行一个旋转， 旋转的时候他记得他的管嘴是一个朝右两个朝上的，所以我们把多余的管嘴给它删掉，进行一个旋转 好，旋转完成之后，我们把管嘴右边这个管嘴移动过来到这儿，然后进行一个旋转 好，然后再给他进行一个移动。好，这是一个，然后第二个 继续。好，这个就是我们第一个设备，哦，他已经弄到这第一个混合器，然后第二个混合器好，我们改完之后再给他放过去。 然后这边还有一个就是这个是二十七的测试图，大家记得不是正视图，所以我们要把二十七从这边挪过来， 是这个样子，所以我们要找一下，对，在这找一下这个测试图 文件，寻找方法是原文件啊，在上一个视频底下有链接，大家可以自己去下载，或者说我们把这个图形啊，然后用我们的线条去描一遍也可以的，如果你不想描的话，就直接去用这个就可以。 好，这是我们的换热器，它移动一下。 好设备，这边还有一个卧室的，但是这个卧室跟左边这个是有区别的。大家第一个注意这个管嘴吗？它是没有侧边这个管嘴，它是一个反应器。第二个的话注意需要注意它的要比右边这个要长一些，而且中间没有这个，所以我们把它复制一下， 然后删掉中间这个，然后把左边这个向右移动一下好， 然后删除右边这个关节， 移动过去进行一个缩放， 进行一个缩放，缩放完成我们的设备布置就结束了。然后这个塔设备呢？我们不要管， 先不要管，因为它设备没什么区别，唯一的区别就是你看这边的这个平台，它离上面比较近，所以我们把这个稍微移动一下， 我们把这个稍微往上移动一下，好， 稍微往上移动 好，然后我们直接把所以说这个图纸啊，它的高度跟啊原文件是可以对齐了，但是它的宽度还没有对齐，所以说我们继续把这条边删掉 复制放到一边去，然后我们继续往竖着去给它做一个 修改，哦哦哦哦哦。

这个视频继续带大家了解 cad， 然后我们来看这个修改，这个也非常重要，就是主要我们用到的就是这几种，一个是移动，它的意思非常明确，我们在使用的时候就是点击移动，然后你选择对象， 选择完对象之后你要点击确认，你可以点击空格键或者点击确认键都可以，然后你要确定你所移动的一个点，这个点是什么？就是你把这如果确定这个点去移动，那么你再去往下面放的时候，他就会按照这个点去把它放置 啊，如果你去移动，那么你就会会按照这个点去移动，我们要把这个点拖到这个点上面，好，那我们就去按照这个点去移动，移动它这个非常简单，大家也可以理解。 然后第二个就是旋转，旋转跟移动是一样的，你可以先选择这个图形啊，我们去旋转，然后去选择一个旋转的点，然后把家大家可以看他拖动的时候，他就可以进行一个旋转，旋转这个角度大家也可以听，也可以是进行设置的， 我们把它垂直旋转一下，就这个大概是这个意思，然后修剪，修剪我们直接去进行一个删减，就是比如说我们画了一个矩形，我们要把这条边给他剪掉，好， 我就得到了这样一个的密封图形，这个就叫做修剪，比如我们把这条边它要断掉，那我们就把它给它断掉，点住向下拖，或者是直接选中都可以，或者你可以去点点住左键，然后去画这个，它也是可以删掉的， 然后下面一步就是这个复制，复制 啊，复制的意思，顾名思义就是把这个图形重新复制一遍，例如我这边这个方框，我们需要把它在这边多复制一下，然后我们就先选中它，也可以也可以先选点复制，再去选中它，都可以选中之后我们点击空格 啊，或者是点击复制都可以，我们复制的点和移动点是一样的，如果我们点击中点去复制，那么我们向后拖的时候，它就是按照中点这个微机准去把它进行复制 好。嗯，可以多次进行复制吗？都是一样的， 这个叫做复制，然后就是镜像，镜像的意思什么我们左边，例如我们画了一个不规则图形，就是这个，然后我们需要搞一个镜像出来，把它复制到左边，那我们就点击镜像，点击镜像是什么？然后我们就先选中它， 再点镜像。镜像也是有一个几种面的，他他不是点，是面，所以我们先要点住第一个点好，我们向下拖这个数值的，他就叫做一个基准线，你也可以选择这个角度为基准线，也可以选择这个角度为基准线， 都是一个，他就会复制出一个镜像的。如果复制完之后，你如果是要删除你的原对象，就是这个东西，你复制完之后要把它删掉，但你就选是，如果不删，那就选否这个黑色点在否上面。如果我们点击确认键或点击空格键 啊，他就是仍然存在的，就是我们复制出了一个现象的对上的一个东西，然后最后一个就是圆角， 这个圆角呢，就是我们要把这个直角它要变椭圆，让它看起来圆润一点，然后我们就点击第一个边，好，然后他说按住 shift 选择对象，然后你要选择半径，大家要看这个控制码，选择半径 二点，确认我们的直径半径是多少，我们选择五十，大概取一个五十，然后点击确定，然后要选择第二个边，就这个 点击确定，然后我们就可以看到这个圆角被变圆了，然后且他这条边的这个角度的是一个半径为五十的一个圆角，但是同样我们需要点击下把这个角也变圆的时候，我们可以直接点击空格 去点，选择第一个边，然后再选择第二个边，他同样就可以变圆，也可以跟我们刚才一样再去选择一个，比如这个要半径作为一百，那我们就点击空格选择第一个边，然后我们再去选择 r， 我 们把它的刚刚选择是五十，我们现在把它变成两百一个边，我们点击确认，再去点击第二条边，好，他这个圆角就变成了一个半径为两百的一个圆角， 然后后面这个就是拉伸，拉伸的意思就是我们先选择图形，再去把它进行一个拉伸，选择一个精准点，我们把它拉伸的时候，大家可以看到就是两条直线进行拉伸的时候，它可以保证 不改变这个图形的形状，但是让这个周长变，这个中间的过程变长，这个就是一个拉伸的过程，大家这个很容易理解啊。 然后我们进行一个缩放，缩放顾名思义就是把它变大变小吗？不过我们现在把这个图形， 我要把它变大一点，那我们就点击缩放。缩放也是有一个积分点，这个积分点就是从左向上进行一个拉伸，他就是一个缩放，你也可以添加一个缩放比例， 比如说添加比例因子，大家我们可以看到啊，添加比例因子，我们现在是缩放两倍，对吧？我们可以缩放五倍，点击确定，那么就是把刚刚这个图形缩放了五倍这样一个东西。最后一个就是阵列，这个其实用到的比较少， 例如我们要用到这个阵列，点击确定。好，那我们这边做的是一个怎样的阵列呢？做的是一个上面是四，下面是三十二排的一个阵列，你看这边有列数多少，行数多少，如果我们列数改为五，那就是一个水平排列嘛，然后行数多少 行数我们改成五，那么是不是把这个行数和列数都变成了五，对吧？这个就是我们的一个正列，这种图形的话，我们就是要在啊，而且这个是矩形，我们可以去修改它的类型 啊，也可以是这个椭圆分布或者旋转分布等各种各样的作为它的一个修改方式。然后这个就是 修改里面的一些内容，然后我们看后面的注视，这个注视的意思什么？就是要写文字吗？就是这边我们画了一个图，然后我们要说一下这图里面是什么情况，那我们就要选择文字， 选择文字的时候我们在哪插入呢？任何时候都可以插入，插入一个文字框，这个文字框的文字大小我们要在注视里面进行设置，如果你对文字大小没有严格的要求，必须要多少号文字，那么你要就可以先开始输入一些文字，比如说 以及数字。好，那么点击确定，你看确定完他是不是变得非常小？那非常小之后我们看不清楚，有两种办法。第一种办法就是我们用到我们刚刚的拉伸，就是先把它选中， 然后再点击缩放，然后确定一个点，然后我们把它拉伸，拉的大一点，好，拉大一点他们是不是变得比较清楚？第二种方法是什么呢？第二种方法就是点击入我们的注视，注视他在文字里面，你看这个文字高度，他是有标注的，然后我们点击这个文字， 好，这个文字高度它是有一个注视的，然后我们要新建一个文字高度，把这个文字高度改成，嗯，可以是五十，可以两百，对吧？ 然后这个文字的形式你也可以去改改这个文字的各种各样的一些文字的形式。 好，随便改一个吧，改完之后它就会在这边显示嘛，我们改一个看起来很好一点的，这个比较有特色，我们点击确认应用了，应用这个行行样式一了，应用完之后，我们再去插入文字，大家可以看到 那这个，那这个文字就会变大很多，我们随便去输入一些，然后点击 cad 好， 这个文字就会变成这样的样式，并且这个文字的大小也会有一个变化。咳 咳，然后就是这个标注，标注其实就是这边的一个测量，测量标注什么呢？标注就是标注它的长度，例如第一个点， 第二个点，然后我们去点击确认它这个长度，我们就可以看到它是幺零五零。好，因为我们看前面放大了五倍嘛。 然后我们要去测量什么它的这个角度呢？我们怎么标注？那么就要去点击这个限行，因为刚刚我们标注限行标注，然后我们可以去标注它的角度，在标注角度的时候，我们就要确定两条边，第一个边是这个，然后再确定第二条边是这个， 那我们就可以标注它的角度，我们角度多少？九十度，对吧？因为它是一个矩形，然后同时我们也可以标注它的弧长，对吧？弧长在哪？我们前面画个弧 啊，随便找一条弧，对吧？我们点击这儿，然后我们就可以看标注它的弧长是多少，就是这条弧的这个长度它是多少。 好，然后我们也可以去标注什么，标注这个圆的直径，我们刚画了圆，在这儿说我们去点它，我们可以标注它的圆的直径，这个 f 是 它的直径啊，直径，然后我们也可以标注它的半径， 好点一下这个我们就可以看到它的这个半径指的是 r 多少多少多少。 同时呢然后例如我们在这标注了，当然我们这个只是画了一个圆，他真实是这样，如果我们想把他这个七五零修改怎么办？那我们没有办法直接去点击这个费这个符号， 所以我们需要一些，就是这个我们比较常用的就这一个，大家可以记一下，就是一个百分号，百分号加 c 就 会变成一个直径的符号， 这个因为费是你在键盘上没有办法直接打出来，所以我们就去添加这个，比如说他的半径，我们把它修改成八百，那么我们这个圆他本来的半径是七百多，对吧？然后我们把它就变成了八百， 好，这样在我们这个图画图中也是经常常用的一种标注的方式， 以及我们其他的啊，其他的这两个我们不常用啊，常用的就是这几个，然后后面就是一个引线嘛，引线也是一样的，就是标注这个点，我们要把这个点做一个说明，比如说这个点啊，有什么问题，对吧？然后点击确定 好，然后他有什么问题，然后就在这做一个引线的一个说明， 好，然后最后的一个表格吗？就是我们要插入表格的时候，我们要插入列数是多少列宽是多少列宽，比如说五十，然后是行数是多少，行高是多少，比如行数也是五，行高也是二十， 然后我们要确定怎样一个东西，然后我们把它插入，插入完就在这好，然后我们就可以编辑，比如说一二三四五，那我们就第一个表里面的内容， 然后我们就会有一个表里面的东西去把它进行一个修改，这些修改都是一模一样的啊，进行一个拉伸或者延长这个表的样式都可以进行修改的。

想必很多同学都因为化工 cad 制图而苦恼，书包教大家怎么用复制粘贴快速画出工艺流程图，这里以这个 s pen 流程为例，左上角的三 d 图标点击取消，就是一个简易的化工流程图。我们放大第一公段， 在左上角菜单栏中勾显温度、压力，就可以看到流股的状态，这是工艺流程图所需要的。秀境对于 s pen 的 了解到此为止，接下看复制粘贴方法，会记流程图的大工程。首页图 用户中包含了流程中所有设备，化工设备分为输送、反应、换热、分离、储存设备五大类。输送设备主要为泵，字母代号 p， 输送介汽为液体压缩机，字母代号 c， 输送介汽为气体 换热设备，字母代号 e。 主要为冷凝器、加热器、流鼓间换热器。三角储存设备，字母代号 v， 这里不过多赘述。反应器字母代号二，这里使用裂拐系反应器分离设备，选用塔器，字母代号 t。 现在已经都认识了首页图中的设备， 要做的就是将相同的设备复制粘贴，按照 s pen 流程图进行摆放，适当调整位置，保证美观，再填入流古秀境，这样一份化工流程图就完成了。

这个视频我们学习车间三维建模是比赛要求的重要部分内容，主要分为钢结构、设备布置、管道连接、 cad 绘制、车间布置图。用到的软件就是我们上个视频讲的这个 pad 三 d 这个软件，我们打开这个软件之后， 在左边默认项目，第二个我们点击右键去给他建立新的图形，不能直接从这建立，直接从这建立的话，他有可能建立的是 pid 的 模型，导致后面的这个项目没有办法进行继续往下做，所以我们一定要剪点这个 pad 三 d 的 这个新建图形 好，新建完图片我们要给这个图形命名名称，我们随便给它命名一个，把这些车间再给设计好，我们点击确定 啊，我们就来到了这个界面嘛，我们把这个先关掉， 这个关掉，然后这个就是一个，大家可以看到一个三维的一个模型，我们一起需要给他建立的话是从二维开始 好，第一个就是先设计他的钢结构，但是在这之前我们先看一下这个作品里面是怎么要求的，他今年取消了厂区三维设计，但是有些队伍还是在做，所以大家有需要的话，我后面可以再出一期厂区三维设计的一个布置 好。车间三维布置有哪两个部分呢？就第一个是三维软件进行一个车间三维布置设计，第二个是要与平面布置图与立面布置图要相吻合，所以我在这边建议大家先去做三维设计，再去画平面图，这样就保证这个图纸是吻合的 好。然后从里面开始，大家可以看第一个要求说什么未使用数据库驱动型的专业软件，所以你就第一个要选对软件啊，你不能选什么乱七八糟的其他三维设计软件。第二个至少做成一个工序 啊，未完成一个工序的或者没有包含反应器的要扣一分，所以你这个公段要做就做完一个公段，你不能阿斯文随便挑一个块出来做， 是每一个公段去做。第二个这个公段要包含反应器，你不能去做金质公段，你不能去做这个啊，一本金质公然或分析金质公段，你只能做晚期公转移公段，或者是这个合成公段要有反应器的一个公段 好。第三个就是与立面铺纸图吻合，所以我们这边来看，我们这边做的就是一个 晚期转移公段，我们在这个里面看一下晚期转移公段有哪些设备啊？这个是我后面更新的一个啊，与前面有一些区别，就是这边加了一个留步节换热器，作为一个我们一个换热器设备设计的基础 啊，跟我前面这个图稍有不一样，稍有不一样，大家可以看一下，我们可以根据这个来先来连接，我们可以看这里面有哪些设备。在制作之前我们先搭钢结构啊，搭钢结构这个是我们在车间三维设计里面去做钢结构，钢结构在哪？就是在这边， 我们看一下这边这个图纸是不是有问题？好看，我们就要选择这个三维管道的这个，不能选择这个 p i d 好，选择三维管道的这个窗口，他才会有选择这个建模的这个啊，有结构的这个工具好，我们根据他这个结构去给他做一个车间的设计 啊，在这设计之前，你不知道你这个要拉多长怎么办呢？那你就先放一个设备进来，你在这创建一个设备进来 啊，随便创建，你看里面是不是有一个换热器，那么你就加一个换热器。好，这边有一个载废器，对吧？也有个什么其它板式换热器，你随便做一个啊，一般用这个载废器看一下形状，一般换热器是圆形的， 好，用这个换热器，然后去给它创建。好，你大概就知道了这个车间应该做多大，不然你做这个换热器做的很大，但是你钢结构做的很小，那就有点不符合常理了，是吧？ 好，然后你再去做结构设计，第一个就是这个隔山，对吧？这个隔山的尺寸呢？啊，大家可以按照自己的需求去修改啊，一般的话大家先创建一下，看这隔山有多大，这个隔山应该没什么大问题啊， 然后我们去给它修改一下，双击或者在这编辑结构，然后我们把它这个换成正值啊 啊，然后我们打开这个隔山，我先把这个删掉，打开隔山，按照它里面的需求去输入，这个问题是不大的。它这个平台名称，这个零是一五零，三百就是它的一个高度嘛，就是一个平台的 啊，名称也就是一个高度名称，我们创建看一下，是不是我们在这个 正前方可以看到它的高度，分别是零、一五零和三百，所以就是说我们这个平台分别就是零，就是水平面，然后一五零就是 他的高度就是一米五，然后在第三层高度就是三米，我一般就是设置这样的三层，然后我们需要多几个和山，让他看起来比较的呃，可以放得下设备，因为这个结构有点小，所以我们在这边就是直接进行复制，可以进行复制粘贴的， 然后在建模里面我们进行一个复制，从左边这个角移动到右边这个角，再移动 大概有一个这样的位置，大家可以看一下前面好，这个呢，我们再给它复制，从左边这个角 好到右边这个角，这样就是一个简单的一个车间的模型，有这个模型呢，我们一托于这个模型去给它做设计， 大概问题就不是很大，要去看结构，当然这个模型是根据你厂区车间的距离是去确定的，我这边只是确定了一个大概的位置，保证他每个设备都能放得下，而且不会特别挤 好，这个从左往右就是第一个就是做啊钢结构的一个设计，钢结构的话我们选择杆件，然后从左上往下去拉一下，大家稍微容易拉到后面这个 好，这个你可以去选择复制粘贴，也可以去选择一个一个在这拉，这个你可以选择去复制粘贴复制，也可以选择某一每一个从这往上拉。钢结构嘛，就是竖的这个柱子 也可以选择去这，然后在这复制， 复制的话从底下这个一定是中心这个点就是至于对齐方式嘛，是每个人都不一样的，你也可以选择去左边对齐 好，然后前面我们也需要，基本上就是在柱子中间这边来一个，但是中间就标过去了，就是中间这些不需要做钢结构的一个设计好， 还有这个位置这边是中间做了一个，然后我们再去看一下，拖动好，这边就是做了一个立柱的钢结构的一个设计，当然我们还需要横着的钢结构设计，那我们就用改键把左边这个 去给他拉到右边水平位置，拉到右边的这个点，好，这个就是一个数值的一个钢结构，然后再往这边拉 好，再往这边走，再往这边 好，这个就是一个数字钢结构。然后我们要开始做呃，平板的设计啊，在平板设计，你看这个交接触它可能会阻挡我们的杆这个的钢结构的一个布置，所以我们先可以把它给隐藏一下 隔离，然后这个隐藏对象我们才先隐藏一下，避免这个我们看不清楚，能看清楚的话你可以不用隐藏。 能看清楚啊，就是四个角需要隐藏一下就可以了。四个角 好，然后还有这个隐藏一下，不然拉平板的时候可能会看不清楚， 嗯，没什么问题。然后我们去选择平板，平板的话就是材质，平板还有什么材质代码这些厚度啊什么的，我觉得没什么具体的要求，如果你有有具体要求，那我们就去修改，然后以及这个 对阵是在中部，顶部还是在底部都可以去选择。好吧？然后我们这边是建，建的是矩形，如果你要建其他的线段也可以，建矩形的话就比较简单，我们选择这边的一个对角， 然后再选择这边的一个对角。好，这个就是第二层的一个平板，当然底部是不需要平板，再做第三层的平板继续创建就可以了。 好，这第三层的平板，然后呢我们怎么办？去把它隔离，在刚刚结束对象隔离。好，我们这个结构和平板就都有了， 有了之后呢？然后我们就开始做这个楼梯。

大家好，今天来给大家讲一下化工工艺流程图，装置设备布置图以及厂区总平面布置图的位置， 从四个点开始讲， 是有六个的依据的，大家可以看一下啊，这个感兴趣的话啊，可以私聊我一下，我分享给大家。好， 那我们先来说工艺流程图的绘制。 工艺流程图呢，主要内容是有四个部分，第一个设备，第二个管道，第三个就是仪器仪表，第四个就是连锁啊，连锁控制这一块。 首先我们在画这种化工工艺流程图的话，是有一个首页图的，大家应该也知道它的其目的呢，就是说在工艺流程图设计中， 将设计中所采用部分规定的以图表的形式来展示啊，会制好首页图，以便更好的了解和使用设计文件啊，第一个是有这个图纸说明，第二个有管道编号规定，还有这个设备编号规定以及呢，这个 仪表符号及字母代号的这个规定啊，来看一下。好，就是就是一些管道管件，阀门，管道附近这些图例啊这些这是只要管道 加粗的，一般都是零点六到零点九的这种辅助的，保温的，伴热的，地沟的等等这些，还有这些阀门内 啊，截止阀，闸阀、求阀等等啊，指挥阀，安全阀等等等等，看一下，熟知一下，也是为了便于我们在这个画图的时候啊， 还有一些放空管啊，试进保温设备，管道进出的装置，连接的符号，流量计等等啊， 好，那我们接下来这个编号规则，管道主要内容有这个物料代号、主项代号、 管道顺序号、工程直径、管道压力等级代号、管道材质，法兰封面啊等等，我们看管代号， pg， 物料代号工艺主要的这个物料代号，这个是主项号，管道编号两百就是管道的工程直径， 管道的材料等级号及爵热及隔声的代号， 这些看下它的代号代表是什么， p， g 工艺，气体工艺，固体， ps， sc 合成器啊， p w， 共用水， lsd， lsd， 加蒸器啊，这些大家应该能够记住啊，这些， 因为这些都是常用到的啊， 这个管道编号的规定，看一下， m， 这个是带单边带压力等级的代码啊，这是举个例子啊，它是工程的压力等等，以材质顺序号类别啊， 这就是那个前面看到的最后一个，一个代号，隔声，绝热隔声的这个代号啊， h， 保温， c， 保冷，人身防护， p 等等。 好，这是这个，接下来是这个设备编号，我们这个设备编号呢啊，这些都是基本上常用的啊， a， 搅拌器 b， 工业炉，烧水 c， 风机，压缩机 d 以及很多都是这种英文的转过来的啊，就是记住转干燥器，换热器，分离器， f， 起重啊，破碎泵，屁，对吧，这些很常见，泵是屁， 塔是 t， r 是 反应器啊，这个当时都是有这种速记这种口诀啊等等，大家可以可以了解一下， 看我们的一个要求啊，在工艺流程途中，以分表示设备名称，分子表示设备位号，设备编号分数线以粗实线绘制啊，这些 p 零一零， e 啊，这是，这是一个泵的编号 啊，这接着介绍一下这些设备编号及图形啊，是我们这些塔呀，就是这些啊，是怎么样的塔类，填料塔，板式塔，喷淋塔 啊，这些反应器，固定式反应器，列管式硫化床换热器，列管式换热器，板式换热器，还有这空冷器， 看这些容器，卧室容器固定顶，内服顶室啊，这个泵内啊，离心泵，风机，压缩机，下进上出这些都是。 我们看一下这个仪表位号及字母代号规定，仪表位号由仪表字母代号和回路编号组成。表字母代号一般是由被测量、 备测变量首字母和功能符号后记字母组成，一般不超过四个字母。看一下啊，例如 l， i， c， a 啊，这个是 l， 代表是叶位或者是 i， 指示 c 调节 a 报警，就是有这么多功能啊，就这个意思。你看一下啊， 回路编号可由公序号，顺序号组成。 我看一下啊，这编号规则，仪表微号的编制应遵循背测的，刚才也说过了这些，这些就是字母代号，应填在仪表圆的上半圆，回路的应该在下半圆啊，圆的直径为十毫米啊， 就近压力表，远程温度指示， 这是呢，仪表符号直接规定啊，仪表系统连接先级图，图形符号， 各种安装装置的仪表图形符号看一下，就地安装的，有控制的啊， 就你仪表的有这种 dcs 的 啊，这是它控制系统的啊，寄连锁的啊，这种检测量功能的这种编号，还有直行的这种啊，气动薄膜执行等等。电池的 常用的调节阀，阀体的这种图形符号啊，直升阀 d、 f 零故障，开故障关， 温度调节啊，温度指示控制调节啊，这些啊，流量的啊，用 c 流量这些液位的看下。这个线宽啊，前面说了， 粗线一般零点九到零点，零点六到零点九，主要就是画这种主要物料管线啊，就是物料是怎么走的啊，主要的物料路径 这些就是一些辅助物料供应系统啊，比如说前面那个水啊，压缩空气啊等等啊，这些辅助物料的啊，或者是辅助配置的这种物料细线，一般就设备啊，轮廓线等 啊，这些图幅机比例啊，一般就是这是这个，一般的话这这种的话是 公用的图啊，他是不按这种比例来绘制的，一般都按比例的话是在车间里面，车间车间比例这个是有这种 比例的，你是为了方便画图吗？一比一画画的肯定比较大，比例就是设备图形与实际图则可不按比例绘制，但各设备的大小、长短高低与设备相似，有个相相对合适的比例吧， 就是说比如说你那个腐类啊，比较大嘛，他就会是大一点，然后那种泵啊，比较小型的设备，他就应该再小一点，就这个意思就不要是说你大大的设备反倒小，那就不合适。还有这种排版，这种比较排版的好看一点， 原则上分为四个部分，主体内容指图形在中间位置，设备顺流左右自自左自右布置啊，然后泵啊，风机啊这种啊小的设备啊，就在这种 行车的右上角，设备啊在下面啊，指设备编号与那个上面的流程图的这个位置啊，才是要一一的，一一的这个对应嘛。与设备对应 还有管道进出公段的管线，一般是左进右出啊，公用系统的管线布置在设备的上方及下方，字体大小，管道编号的字体就是三毫米设备的五毫米，仪表的三毫米宽度因子的零点八，这是一些细节。咳咳， 看一下标注规定啊，看一对应，对吧，崩一对应这些 包括这 et 仪表啊，外来物料呀，来自哪里啊这里工程资金啊等等啊，阀门的， 保温的啊，等等 看一下吧，留声。图中的管道上工序介制为七种编号，每一种介制类别的管道在每个主项中都是从零一或者零零一起编，依次按流水号进行往下编。同一工程项目的各工序 所采用的管号方式应该保持一致啊，你说一下是零一又是零零一这种好管道编号后，随着工程设计的进展，如果要取消一些管道，其管道号通常不再采用在新的管道上，不再使用 这些管，取消编号作为空号啊。 工序装置内的管道编号通常是由流程图第一张起图序号，按图序和流程对每一种管道性质逐一进行编号。 流程制作标注规定哦， 同一节制管道，从开始设备到其次流向的顺序编号。两两设备之间的管道不按规格或不管，不管规格或尺寸变化与否，只变一个管道号，如中间有分支到其他设备的另外编号。看一下啊， 这里啊，这是二了，对吧？三四啊，就这个意思， 由设备或管道同一位号的多个设备上连接，以及多个同一位号的到同一设备位号到另一设备或聚集的管道编号的方法看一下， 编好 p l 杠零一零一杠一百三四三四，就这样编啊，这里五六七啊，就这意思啊，这是有总管的，这个是没有总管的， 这个就是说多根管道到同一个设备啊，一台设备同一个管道好，每根都要编。管道好， 每根都要编好。 你看这个吧，设备连接多个用途是相同的啊，只编一个吧， 接收设备上有多个相同管道，这种有不同用途的多个接管应该分，就是应该要单独编好啊，这样看到一二三啊， 工业流程图啊，这个标注的规定啊，看一下 仪表部分，应会制全部的检测仪表，调节系统和分析系统连锁的编号，用箭头表示出该连锁的原因及动作，测，并注明 或门与门的符号，注明人员故障时调节阀的阀门状态，阀位状态。 好，我们先讲到这里吧，下一下一次再说这个设备布置图和那个工厂位置吧，大家下次见。
