用ug怎么让实体旋转角度

大家好，我是三九教育浩凯老师。今天我们来看一个学员的这个图，图形旋转问题，他这个旋转出来，他这个是片体，两个都是的， 里面是空的，我们看下怎么设置我们右键这个图形，点这个可回滚编辑， 我们发现他直接少选了中间这条竖线，我们给他这条线选上，确定他这样就变成尸体了。另外一个也一样， 这个先隐藏起来，右键这个图形，点这个可回滚编辑，同样的把中间这条线选上 好，这样就变成尸体了。今天给大家整理了一套数控编程学习资料， 包含了 ug 画图建模编程、参数、产品编程、模具编程、四五轴编程、拆电集教程、后处理教程、 mastcom 编程以及 power。 没有编程私我免费领取哦！

ug 编成一根线的旋转实体问题解决方法？大家好，我是三九教育的石头老师啊，我们看一下一个学员问题啊，我在草图上画了只有这么一条线啊，这么条线，其实我们这个地方可以不用封闭的，我们可以用它去回转一下，点回转命令， 然后我们点这个线，然后我们点的这个，呃，点这个中点 是吧？啊？点好之后，然后我们点这个旋转的一个法像啊，确定我们这个走线啊，我们看到他这个地方直接成了一个尸体， 在我们这里测试片体的时候，他就是一个片体会转一个片体啊，我们点成实体啊，等于说是我们选的这个时候的啊，我们这个上面这个 线到这个回转中心和下面这条端点的线到这个回转中心，咱们不用做成这个要过中心这样一个封闭的 半封闭的一个状态啊，只需要这一条线就可以旋转出来就是一个尸体啊，如果你中间有其他的一个尸体的话，那你旋转这一条线的话，他出来也是一个尸体，所以说是呢， 你这个一条线也可以旋旋转出来这样一个实体啊，所以说是你回轨编辑的时候，你搁这画一条线，画出来一条线，他也是这样一个实体，中间这个地方不需要画，他也是一个实体的啊，给你其他的一个实体重合啊，你看一下你的一个问题。

机画图，想要快旋转就要耍的帅，安排今天来带大家一起学习下旋转命令，有的版本呢，他可能叫回转，没有关系，只需要大家认识这个命令就行了， 他在哪里呢？在插入设计特征，选择旋转，在这里给大家做了两个示范，一个是封闭曲线，一个是单调的曲线，我们可以来区别一下，选择曲线的时候，旋转一百八十度，控制他的轴是 c 轴朝上的，照出来的是一个片体。同样的我们换一个选择，这 是选择为封闭曲线的，那我们可以看到旋转出来的是一个实体的，这呢是我们封闭曲线和单条曲线之间的区别，当然这是转了一百八十度，当转三百六十度的时候，我们同样选择这条线，把角度调到三百六十度， 这次我们可以发现他已经不是一个片体了，他已经是一个实体了。到这里呢，这两者之间就没有区别了，他们两者之间的区别只存在于三百六十度以下，这一点快拿笔记下来，你们学会了吗？

ug 编程程序变换之旋转讲解好，大家好，我是三九教育的追梦老师。好，今天我们来看一下啊，这个道路怎么去旋转啊？比如说我瞎用这样一个形状啊， 那么在实际过程中呢，可能要进行一个更改，或者是一个旋转道路啊，那么怎么去旋转啊？我们右击这个道路，然后找到插入把这个对象，然后呢进行变换， 变换呢，这里面有一个绕直线旋转啊，我们选择啊点和使量绕这个中心旋转啊，旋转点就是中心 好，适量的话呢，就是我们这个啊 z 方向啊，选择他好，那么这里的下面呢有几个操作， 一个是复制啊，一个是移动，移动的话呢，就是说直接啊把它移走，看到没有，他就会移动一个位置啊，相当于是旋转了多少度啊？这里呢可以设置角度哈，直接旋转就可以了，如果说啊旋转方向不对，那么就可以负，是吧，就往负的方向走 啊，这是一个移动啊，移动过后呢，这个程序他是不会多出来的哈，那么只有复制，复制过后呢，他就会多一个出来， 你看复制一个啊，直接设置就行了，你说你要一个，那么就复制一个，确定好，这个时候就会有两个程序，这是圆程序，这是旋转过后的一个程序 啊，那么里面还有一个实力，实力的意思就是呃，继承的意思哈。嗯， 实力的意思就是啊，继承第一个的属性，那么改第一个，那么下面呢会跟着变，那么如果说你要改多个的话呢，建议你不要去继承啊，就是复制就可以了。

使用变换来做旋转 ug 变化功能真的不是强大吗？你真的了解吗？跟着花花一起来看看屏幕前的这个特征，在插入编辑变换，选择特征体，点击确定，选择绕直线旋转点和使量指定点为远点方向外轴反向输入角度点，确定 这个位置，一定要点移动，不要点复制，点复制就会多出来一个，这个时候就利用变换发生角度变化了，学会了没？关注花花，每天分享更多干货小技巧！

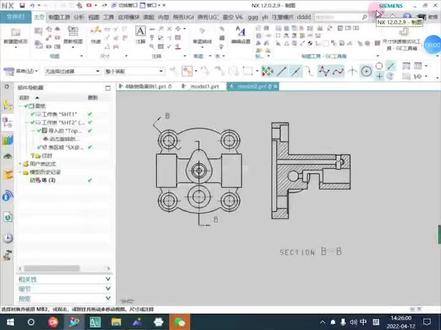

今天跟大家分享一下，在这个 u g 功能图里面，如何把这个视图转一个角度啊？ 对准这个边框双击，然后找到这下面个角度，比如说我输入九十度啊，点击确定好了，嗯，这个图的角度已经被旋转过来了，好吧，今天就跟大家分享到这里。

ug 如何一步正列出铁链的交错效果？教你一招最简单的，假如要揭磨这么一个大金链子，它每个链头之间都有一个角度错位， 在 u g 软件这已经画了一个链头，要正列他就选正列集合体，命令这里如果直接将他普通圆形正列一圈的话，可以看到他是这么一个效果，他没有图片中的错位效果。 那么我们在正列的时候，如果要改变链头角度，可以右键点击旋转，然后修改它的这个旋转角度。用这个方法的话，那我们需要一个一个修改， 这样工作量就很大。那么能不能快速正列出来呢？有些小伙伴可能会用这么一个方法，他首先只正列一个， 在完成一个之后，对第二个 使用移动对象命令，将它旋转九十度，这样再将他们两个一起正列一圈，这就是一种方法。 但这种方法有个弊端，那就是如果他的旋转角度为三十度变化，那就要重复的移动好几个。现在我教你一招一步控制旋转角度的正面方法，还是使用正列集合体，只不过这次在正列的时候，方式选择，沿这里路径可选择这个圆， 然后输入数量以及弧长百分百，然后在下面的方向这里可以看到有个旋转角度，假如要旋转九十度的话，就改成九十度，这样他后来的每一个都会依次旋转九十度， 这样其他的角度规律也能一步阵列出来。现在你知道怎么旋转阵列了吧，更多小技巧快来学习吧！
