爱宁电饼铛接线图的正确接法图解

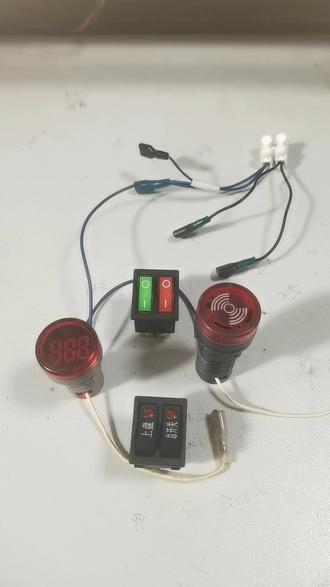

朋友们好，我是点春，今天我们来看一下美的的这一款电饼秤啊，是这个型号的啊，这个上盖给它拆掉了啊？为什么要拆掉呢？主要就是因为这个客户买了一个开关，然后回去这线路啊，他接不好，然后拿过来 我来帮他修，但是呢我一看也是一头雾水啊，因为搞乱掉了吗？平时我们怎么拆的就怎么装这东西，也没去研究过这个线路，那这次我就趁这个机会研究一下这个线路，然后给大家一起分享一下，讲解一下这个到底是一个什么样的一个流程啊，什么样的一个原理啊？全拆了啊？ 嗯，他这个就是上面一个发热丝，下面一个发热丝啊，然后这个还有指示灯，如果说不通过这个拆开以后啊，一开始我还不知道我量的上面有组织，不知道一个组织是什么，结果是发现是这个指示灯啊， 先看一下这边这个线路啊，这边你看我们出来一根，呃，这里是一共是六个插片吧，这个上面是六个插片，六个插片他有六个插头对吧？然后是 一个中的一个白的，一个黑的一个蓝的，这个是从锅里面出来的，然后这两个是电源线对吧？一共六个吗？就是说只要这六个对号插上就行啊，还有这个开关跟那个原厂的那个开关有一点区别啊，等一下一道讲， 现在我们来看一下啊，这个线头我都做好了啊，这边这个该处理的处理了，没坏的就不用换啊，然后这个该套绝缘的给他套着绝缘啊，然后最主要的就是做了一根这个线了，这个棕色的线，这个棕色的线，这边是电源线啊，然后这边是从这个锅里出来的啊，弄了一根小线连接了，然后 做了一个插片在一块。看到了吧？因为这个开关啊，他不一样啊，所以需要做这个不是原配的开关，他不一样，原配的开关力不连接啊。等一会我们再讲线路啊，先把这个装上去， 装上去我们看怎么接啊？首先我们把这个中线找到位置啊，中线的话插到这个黄色的这个插片上面啊，这个是白的，看到了吧？这是黄色的啊，这两个线就不分了啊，因为这两个线连在一块，所以说随便插哪一个都可以，你插哪个顺手就可以了。 然后我们给他放到这个位置，然后我们来看一下这个，呃，上盘，下盘啊，上盘可以总开关啊，上盘应该是上面一个开关啊，习惯性应该是这样子的。然后这个是总开关啊，上面这个是总开关，这个总 开关的话，我们嗯把这个零线接上去呐，这个零线接到这，这是电源线的零线啊，从插头那里过来的，接到这啊， 这个零线是需要跟这个黑线相通的啊，才是一个给这个整机供电啊。然后这个所以说他俩放在一组开关上面，这样放在一组开关啊，然后的话这边先接个电话啊， 接了个电话啊，我们继续啊，然后我们另外一组开关啊，另外一组开关是需要把这个白的跟这个蓝的连到一块啊，这个线路等会我们在线路图上再讲啊，白的跟蓝的连在一块，就是需要通过这个开关连到一块啊，不是直接连到一块啊，白的插中间，蓝的 插边上就可以了，因为这两个这个开关一开，这两个线就通了啊，这个开完一开这两个线就通了啊，这个中线跟他们都不通的啊，中间是只是一个指示灯而已啊，这个中线走这里只是给这个指示灯供电啊，然后走这一根线过去到里面去啊， 这只是给他一个供电啊，跟这个开关这边四根线都不相连的啊，只是给这个灯泡供电的，这样就可以了。我们把这个装起来，下期视频给大家画个图，然后讲解一下这个线路原理啊，喜欢我的朋友记得给我点个赞写评论，下期视频再见。

它叫触点开关，网购三块。当你的电饼铛通电不加热或加热灯一闪一闪的，加热特别慢，它坏，其实更换很简单，一看就会电。拔掉电饼铛反过来控制面板底部的螺丝都拆掉，后盖拿下来往这看。这个就是触点开关上面卡扣按压进去 往外拔出来，不加热，就是开关里面触点氧化接触不良导致的。换一个把线束对插装回原位就可以了。我是老谢你维修圈的朋友。

大家好，上期视频给大家分享了电饼铛下盘不加热，怎么拆开，怎么检测， 我在某宝上买的这个温度保险，也就是高温熔断，高温熔断器已经到货了，这里面是五只装，一共花了五块八毛钱， 下面我就把它换上，换上试一下机子， 先测试这个容纳器一下。 好的，没问题，它是通的， 这个叉子打不开，只有把它焊接到一起了， 把这个线剪短一点， 然后用老铁给他焊上，他 由于原来那个导线上边已经腐蚀了， 所以说我就那就用这个竹焊剂给他抹上一些，竹焊剂容易上吸 上细胞上，只有给他弯个钩拧一下，比较牢固一点， 这样在上上写都没没什么大的问题了。 好了，已经焊上了， 这个管是一个保护管，他是耐高温的一个保护管，把管推过来， 扣上这个盖加热试一下，插上电试 好了，没问题了，已经开始加热了。 好的，没问题了，一看水都开始冒泡了，在上面已经加热了， 所以说电饼铛坏了不一定是大的问题，最主要的就是这个高温的熔断器，他起了一个保险的作用，他烧坏了电电饼铛的电热丝就不加热了， 这是原来的，原来的这已经烧的裂掉了，这裂开了，所以说他就不倒通了，坏掉了。 好，本期视频就到这，谢谢大家观看。

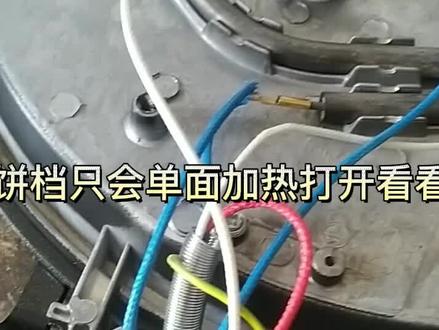

哎，看到没有？看到没有， 老板，我，这我，你把主板拆掉。我觉得是那个我，我感觉是那个预约键坏了，预约键粘连了。哎，这这这，修个东西收了人家五块钱。不是这坏就是那坏， 昨天修的豆浆机又拿回来了，就是刚才的这种故障现象，打开以后发现里边全是水，应该是我修好以后他拿回家清理了一下，控制面板进水了，先扔一边，用暖气片烤着去。 这个电饼铛修着就老有意思了。说起来非常简单的一个东西，愣是研究了一个多小时。不一样，两边不一样，开关有问题， 双联开关，现在测量有一个开关有问题，他就三个，落车没了，哎，好，开了，开了，有一个温控直接测加热管，师傅跳过灯直接测加热管，你们线不要干。有个温控有个保鲜 加热盘，没事，中间温控器测一下中间那个，再测一下中间那个白色的，那个白色的测过了，没问题。白色的没问题啊， 这一个这这一个，红的坏了，红的把它扭了。把那个热塑管套，把那个防尘管套套回去看看书。你那你有这玩意就随便装一个，马上就能装上就行。这玩意我有啊，直接撤吧直接撤吧， 都通了，应该坏通了呀。啊，对，嗯，一般他这个上下盘这个结合处，那里边容易坏。断线。哪个地方哪个地方断了红线 红线也通，哎，这边都通着呢。这还有一个还有一个这个这个线， 哎，这边都通着呢。那不是这个盖的问题啊，保险温控加热管测量都没有问题，各种连接线测量也都是通的。就只是坏了一个开关吗？ 哦，红线是指示灯，红线是指示灯。对，这个是这样。对，红线是指示灯。呃，蓝线是。那这那他这俩是个开关。对，开关坏了。 谁的开关坏了？ 开关多少有点问题。开。有这样的开关吗？师傅，我好像有一个。呃，师傅，你，你先不要找开关，你把这两条线给他短接一下，直接了，你把开关一打开短接线 看没这种短接线，哎。这个可以，就是用这个可以吗？你连上这都一样的。这两个是两个，找了一个旧的双联开关， 这开关没问题，就是油，就是油太多了，要刷一下差不多。嗯，这好多了，比那强多了。 嗯嗯，可以可以用着对吧？管他用啊，这个这个是要收费的。这不一个这一个开关五块啊，就是你给人家换，你也一看这个情况，你咋好意思给人家要五块钱呢。哈哈哈。这么脏这么脏，哼。应该问题不大。 没有电流，换完开关以后通电没有电流，他他接线接错了，你看到没有？四 u， 你 现在把开关打开，他绝对不是通的。 你现在开关接的不对，你开关他他应该动过线了。没有没有没有，这样子线不会这么接的。没有没有，他他这样接是对的呀。 不是，你不用考虑他对不对，你用表一量就量出来了。我为为我为。为啥说他接的对吧？你就把这个红色线当成是火线，当成是零线，明白吧？白色线是火线，他他俩就是加热盘，这是对的。中间这个线是输出线吗？ 这线接错了。线不对啊，他这肯定没人动这线呢。这刚才看了，那螺丝都锈上都打不开。那谁知道他的，反正螺丝螺丝都锈断了呀。我拧拧断的螺丝都说明螺丝都卸不动的，明白了吧。 都说眼见为实，这眼见的也不一定是真实的呀。又把上盖打开了。 这两个可一个中开关一个分开关。先测加热盘也没坏吧。先测加热盘吧，先不要管纸灯，把加热盘那两个先测一下。 纸灯坏了就挂着，它不亮就不亮，管它坏不了坏不了。加热盘是好的呀，加热盘也是好的。哎，那他咋回事啊？中开关是两个触点啊，你一个中间是接火线对不对？中间是公共触点，那另一个接是输出啊，那输出当然接那个下盘的火线了。那好了，就这样子呀，还怎么接。 我我我晕了我晕了啊我晕了啊我晕了。有啥好，你到时候换个镜头给你讲讲。你连线进去的话没有去上盘吗？ 他这个他这个条件有问题，他必须修过，还有还有一个桥帽，把这个开关那个连线连起来做自动的。对对对对对，按道理是应该两个连线连起来 啊，那个啊，总火线应该是分下来，应该经开关控制零线缺了个零线的连接线啊，他按道理是少的。是哪哪两根啊？一一个是零线过来左右挑的线，还有一根就是那个呃火线左右挑的线。 对，火线经过下面开关以后。呃呃，对接头以后那个上面翘个火线，一个跳绿线一个跳火线。我跟你说啊，电路图，电路图是这么接的，你把那个你按着顺序接吧。你说这个红热线吗？对吧。嗯， 就那个那个电源线的红色线，电源线的，人家刚才原装，原装就是在这里接着的。是黄的吗？黄的呀，然后那个零线接对面，零线接第三个角， 然后黑线黑色线接中间。是啊，原来就是这样接的呀。黑色线接中间，原来就是这样接的。黑色线在中间啊。 那这不就相当于是然后蓝色线在那个蓝色线旁边还有个蓝色的线线头呢？还，最后还另外一个蓝。对， 然后白色线接中，蓝色线接接中间。那对他一样啊，原来就这样接的那对就这么接的，然后然后在那个接最后一个啊，就这样，原来就这样接的。那为什么不通电呢？我不知道呀， 这一个加热盘。搞不明白了啊。没有二百二，没有二百二，怎么怎么回事啊？我靠，二百二没过来呢我靠，没 这两百二。有啊，这两百二有开关，开关打开是零，那零零线也亮， 灯也亮，他下盘灯也亮，那个白色线就过不来。嗯，通过他这是黑色线，黑色线到这里，蓝色线我感觉感觉这个上面是不是还是还是缺一条？缺一条线啊？没缺东西，我感觉没缺东西。你公共线缺了一根，公共线缺了一根。 对，就就那就那两个上开关的那两个红线把它短接起来。那那他他原来跳线，他他咋咋做的跳线呢？你看见没有？他多了一个压线帽子呗。看见没有？对，那个压线帽。哦，那个压线帽不该接的，那个压线帽把它扭掉。师傅，那个压线帽应该是公共线。 那先把压线帽解掉，我跟你说，你把压线帽解了，我明白你的，我明白你的意思，应该就这样给他接到一次是不是？对对对，就接这个红色。对对对对对对对对对对对。那你的意思是是被别人哦，有可能被别人修过，他的帽颜色不一样。 对啊对，被被人修过了，我感觉被人搞过了。对，别人修他，别人接错了，应该是。对对对对对对对。双连开关的零线做了一根跳线，我画了一个图，不知道画的对不对。就是少了三到三的这根跳线， 有条件的话再给他上点焊锡。这么小，一千二百瓦，他他他录个屏非常快， 被你误导了知道吧？你说没拆没拆没拆，只开一个总开关。开总开关一个上面总开关多少电流？两点八，开两个四安八。那哪个呢？四安吗？ 五点四啊。那可以。好的，可以，就这样。可以可以，不知道是哪位大神挖的这个坑。结果不重要，感受过程。 ok， 收。

此机器为二百二十伏，一火一零接，直接接到控制开关上就好，三百八到回三根火线。这边是地铁机器，调电之后打开天花旋转调到合适温度，让它升温，升到一定温度。

大家好，我是魏师傅，电饼铛不通电，一直加热糊锅，一会加热一会跳开，烙饼不熟怎么办？电饼铛都是从底部开始拆开的，拧下底座这几颗固定螺钉，拆开电源开关部分 电源插座和插头接触不良，电源线有断裂不通电。电源开关内部触点接触不良，接线端子稍断，接触不良会导致电饼档不通电。然后拆下里面的这个固定螺钉，拆开底部面板 这一块隔热棉可以让锅体保温，聚热省电，防止接线端子对锅体漏电。第一次加热时，隔热棉有潮气冒出，是蒸发水分导致的，不是机器故障。用万用表二百欧电阻档测量发热管组织无穷大，不导通正常应该有一百欧左右的组织 检查发热管已经烧断了，发热管发黑变形都是不正常的，需要更换发热管。这个一百八十度限温温控开关是个重要的软件，它老化或内部触点粘连会导致一直加热 糊锅，一会加热一会跳开，锅体温度低的故障。判断它的好坏，看接线端子有没有烧断，冷却下来以后测量两端子导通 达到一百八十度，设定温度断开是好的，这些里面的线路烧断，发热管两端子线烧断也会导致电饼档不通电，不能加热的故障。接着拆开这四个固定螺钉， 拧下标签里面隐藏的固定螺钉，拆开上面面板，用万用表测量上锅发热管阻值八十三欧是好的。再检查接线端子线路有没有烧断的现象。
