CAD怎么修改布局图而不改变模型

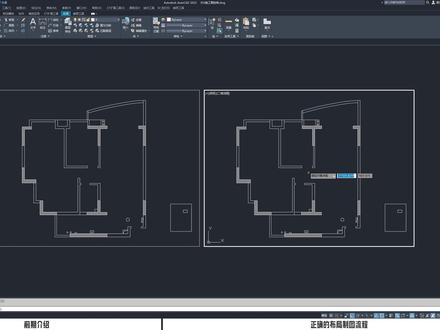

布局中调整物体一起修改怎么办？一般问这种问题还是没有理解我们布局的底层逻辑啊，那么布局他只是提供一个隐藏跟显示的功能，那我们在旁边新开一个饰口，好把我们涂层全部给他解冻 好就显示出来。那么此时呢，我们就可以把这个失口多复制几份，然后例如三份，然后快速对里面的物体进行隐藏， 在下一张把标注隐藏起来，好，那么在下一张标注跟吊顶隐藏起来。好，这样子我们就快速的得到其他不同的图纸啊。但是这三张图都是画在一起的，所以我们在调整里面的物体的时候，他都会一起进行调整。 那么要解决这个问题也非常的简单，就是把我们不想一起调整的图纸呢，单独复制一份出来。例如我们现在这是一个原始结构图，我们回到模型空间，把这张图复制一份出来，那么再回到布局，找到这个四口，好往下挪动，挪到我们下一张图里面，那么此时我们例如说这几面墙 不要了，删除掉，好，这就得到一张新的图了，这两张图就互相不影响了吗？那么画完拆墙图之后，我们再把拆墙图给他复制一份出来，然后再回到布局空间，然后也是把四口复制一份，好，双击进入四口往下挪， 那么这张图就是画我们的新建墙体图了，那么从这张图开始才能进行我们后续一系列的布局制图流程啊。所以这两张图呢是独立的，后面的几张才是连在一起的， 那么你不可能原始结构图直接开始画拆墙，然后就直接画建墙，这是不现实的，要有一个正确的工作流程，那么想要零基础系统性的学习布局的制图流程，可以来私信跟我了解。那么一般量完房画出我们原始结构图，我们就直接在模型空间中把这个图 复制出来，去做我们的方案。好，就像我知道个文件一样，这是之前做的方案，那么方案做做做，直到有一版定稿了，我们再把这个定稿的放到我们新的文件里面。好，就是旁边这一张啊，那么 这样子我们就有一张原始结构图和一张布置好的平面图，然后我们先把原始结构图复制一份出来，来到我们的布局空间。好，这张图给他挪开啊， 那么我们就根据我们的平面图去把我们需要拆的墙体进行一个填色，还有标注啊，那么拆墙图就画好了，然后我们再次回到模型空间，把我们画好了拆墙图给他复制一份出来，然后把这些有填充的部分给他全部删除，或者你也可以直接在我们拉进来平面图去调整，如果你分辨的过来的话，那么也是一样。来到我们布局空间，把这个图挪开一点， 好，直接把我们这个图复制出来，双击进入，找到我们刚才复制出来的图，或者旁边这张，我把它叠在一起，然后再去完善我们的新建墙体图。 好的，那么完善好的图纸就是这样子啊，所以这三张图是互相独立的，那么新建墙体图我们还需要给他一个填充，给他一个标注，那么我们的线，我们的填充以及标注，我这里分了三个图层啊，这样比较好控制。 从新建墙体图开始，往后的所有图纸我们就可以正式的进入到我们的布局流程了。我们把这张图直接复制出来，然后刷新记录，把标注隐藏起来，把我们填充也隐藏起来，然后我们在图层特性里面把我们的新建墙体这个图层 他的四口颜色，不是颜色，是四口颜色，改成跟我们原始的墙体一个颜色就可以了。好，七号的白色，这样子我们两个图层就融在一起，然后把家具图层给他调出来，那么这样子平面布置图就做好了，那么再次把家具图层复制出来， 那么我们可以把家具的图层透明度改的稍微大一点，好比较淡，然后再去画我们的吊顶，那么确定好吊顶之后，再把家具图层给他隐藏起来。好再复盘一下，先有原始结构图，画完平面布置图，再去倒推我们的拆墙还有建墙。好，从这里开始，之后的每一张图才是进入到我们的布局流程。

之前我分享了一个在模型空间里面套完图纸把图纸摆正，但是坐标不变的一个办法，但是他会有一些弊端，比如说你在里面输入坐标的时候，他的坐标会跑的很远，不在这个图纸范围里面， 然后会还会有一些其他的小问题，但是今天我们就不用这个。然后我们再分享另外一个办法，就是在这个布局里面，然后布局里面新建一个试口，点击试图试口，新建一个试口，然后直接点击确定 命令栏后，提示指定第一个脚点，然后我就直接输入一个脚点吧，然后框住一个矩形，这样的话图纸就过来了，然后我现在到里面去操作他怎么操作，直接在这个框 框里面商机鼠标滚轮，然后他就会进入到这个模型空间这个这个布局里面，然后点击外面这个地方，他就会出来。好，我现在把这个放大，全屏 这个线不要，然后双击进入到这个布局里面，再用 ucs 来操作一遍， 看一下会有什么不一样的地方，然后还是点在这个摆正这个方向，这个方向找到一条直线，点击两个点，也就是 x 方向，看这个 x 方向，这里 x 方向点击第二个点，点完以后直接空格，我们发现这个十字光标他是个斜着的， 这个时候再操作一步就是输入批， 嗯，梳完以后空格两下。好，现在图纸摆正， 我们再来看一下这个坐标，还是要看一下坐标，我先直接标一下。好，坐标是对的，这个点也看一下坐标也是对的。 还有这个点左边是对这个地方，就讲一下这个 zbbc 这个界面吧，他有的一 都是默加载以后默认都是这个坐标，就是当前坐标，但是我们这个里面因为是图纸摆正，把这个 cd 坐标模式给他改变的，所以说这个地方一定要选择世界坐标，写完世界坐标以后点击确定就可以标了啊，这是一个小细节，希望大家要注意。 在布局里面就有很多好处了，你在像你在这个里面摆着以后坐标不变，然后但是他布局里面他还是保持原来的，他该怎么样就怎么样，这样不影响你输入坐标或者说一些其他的操作。 我们可以在布局里面画些线呢，或者说做些操作，然后在模型空间里面都是能够看到的。比如说我这个地方我要装一个塔吊基础，这个地方装画一个塔吊， 然后我们再回到模型空间里面看一下，他这个上面就会出现一个塔吊基础的外边线，我们在这里把那个尺寸线给他标一下 这个方向，标一下四幺五五，这个方向也标一下三零五五。好，我们再回到布局里面看一下 四幺五三幺五，他是同步的，如何实现这个标注尺寸在模型空间跟布局里面他是同步的，这个时候我们就要多做一步工作，点击工具栏下面的选项， 找到这个用户系统配置，他下面有个关联标注，把这个勾打上，然后点击确定就可以了， 他们两个的关系就是相互共存，但是呢又相互独立。你在布局里面把图纸摆正了以后，但是模型空间里面他该是怎么样还是怎么样，不影响我们任何的东西？在布局里面非常适合你，像那种图纸比较大，或者说 你这个修路啊，或者这面图比较长那种，你可以把它在里面进行一个分割批，分割打印，但是模型空间里面他是不受任何影响的， 所以说这个还是很方便的，一般是建议在布局里面调模型空间里面尽量不要去动。好，今天的视频就到这里，谢谢大家。

批量把布局图纸改为模型空间图纸的完美解决方案第一步，打开一布局空间的图纸，右键点布局标签，在下拉菜单选中倒数第二项，或者点击左上角选择，将布局输出到模型。 第二步，弹出一个对话框，提示生成一新文件，并保存该文件。第三步，打开生成的模型空间文件。 第四步，在模型空间全部选中图纸，然后复制粘贴到布局里，再把模型空间的原图纸删除。看看图纸中是口比例，有几种例子中的比例的图纸，一比一百、一比七十五等 不同比例的图纸要分开操作。下面先转换适口比例为一比一百的图纸。首先用 m d 命令新建一适口，并把适口比例调到一比 一百，选中适口比例是一比一百的图纸。点击修改菜单下面的更改图纸空间按钮， 同样的方法转换适口比例为一比七十五的图纸，把适口比例调成一比七十五。同样的方法更改图纸空间，把所有图纸全部转换完毕，转换完的效果，一比一百的图纸在模型里明显比一比七十五的大。 这一种方法的优点是，一、图纸新建与原图完全分开。二、批量操作效率高。三、图纸精度高，能把图纸很好地还原到模型空间。 四、适合不熟悉布局空间作图和算量人员的需要。五、方便拆分图纸需要注意，转换前先把图纸转换为 c、 a、 d 版本，如偏正倒旧。 看到这里，如果有收获给我，也给自己点个赞吧，一起加油！今天关于批量把布局图纸改为模型空间图纸的完美解决方案就分享到这里，希望对你有所启发，不合理之处也欢迎留言补充，大家一起探讨学习。

cd 布局图纸转模型图纸的方法？首先大家看我们这一份图纸呢，是在布局中去出的这个图纸啊，底图呢是在模型里面的 啊，我们现在来去到模型里面呢，那如何将我们布局里面的所有图纸呢，全部一次性转到我们模型里面来呢，大家可以看一下啊，可以这样子来，我们呢先选择布局，然后呢选择将布局输出到模型， 然后呢点击储存啊，储存到我们的桌面名字呢，我们命名啊，呃，五个一，点击保存，那这个时候的话呢，我们的所有的图纸啊，就会自动的转到我们模型里面去。好，我们呢先最小化把我们刚才转出 这个五个一图纸呢，重新打开，好，打开出来之后呢我们的图纸啊，大家可以看到，现在呢我们所有图纸都已经进入到模型里面了，那布局里面的话呢就已经呢， 对吧？只剩下一个四口了，啥都没有了啊，所有的图纸呢都进入到我们的这个模型地图里面来了啊，非常好用的一个方法。

新手使用布局一定会遇到的十个问题，首先是我们进入布局空间，你会发现的界面怎么白白的呢？不用担心，我们输入 o p， 打开设置，在显示的底下有一个颜色在左手边呢，找到图纸与布局，把右边的统一背景改成黑色，或者是在选择颜色里面再增色彩，改成三三，逗号四十，逗号四十八 确定，这就跟模型空间的灰色是一模一样的了，那么图纸背景也改一下，再把我们的实质光标改成白色应用再应用，那么这样我们布局空间就跟我们模型空间一模一样了。第二个，在新文件中打开布局会发现有个框，我们把它删除之后还有一个虚线框，一样是打开 o p， 在显示的左下角呢，把我们显示可打印区域和显示图纸背景，勾选掉应用并确定就消失了，非常简单。第三点，在布局空间中我们不同大小的物体，怎么确定比例呢？非常简单，我们来到布局空间，放入我们做好的适口，那么我们在空白的区域拉出适口之后呢，可以看到我们模型空间所有的物体， 先使用这一空格，把我们的物体框选一下，确定一个差不多的大小，再去右下角点击很多数字在这里，比如说我们切换到一比五十，可以看到放不下，那么放不下呢，我们就往上加一比一百， 好，这样一比一百可以放得下了，那么这个一比一百就是它的比例，那么只要比例是标准的，在双击进入市口的时候，可以看到我们右下角的数字，它是一个标准的，一旦我们随意的滚动之后，它就会变成零点零零几，那么这就是没有确定比例啊。好，我们给他一比一百， 那么同样的我们把式口复制一个出来，旁边的小家装呢？一比一百肯定是大了嘛，所以我们要调整一比五十，好，这样一比五十可以套一下就合适。那么再来到我们旁边那一个非常大的一个塔吊， 那么这种竖向的构图建议大家是做一个竖向的图框。好，同样是使用 mv 创建一个式口。 好，这样子我们再去调整他的比例，一比五十好，不对，一比一百好，一比一百还是不对啊？那我们就需要在底下自定义里面改成我们需要的比例，点击添加图纸，单位是不动的，只调整图形单位，我们这边输五百名字就叫一比五百。确定再确定，此时继续在右下角调整一比五百，找一下这里。 好，这样一比五百就是它的比例了，那么如果是横向构图的话，一比五百不一定适合它，可以看到上下就不不显示，你就需要单独调整一个适合横向构图的比例。第四点，布局标注到底是要在布局里面标还是进入市口里面标呢？ 那么这边都建议大家进入市口里面标啊，因为标注是有关联功能的，当我们把市口复制出来，并且另一个市口里面不需要显示我们标注的时候，那么此时我们调整我们的物体，可以看到左手边的标注，他是会实时更改了。好，这边现在是三百一十五，我们在另一张图把这个红色的地漏往下挪了两百， 好，这边就变成一百一十五了，所以为了利用这个关联的特性，并且让我们的图层更好的控制，都建议大家在图纸数量比较多的情况下标注都尽量在布局里面标啊，那么如果你只标一两个东西，你在布局标也是无所谓的啊。第五点，为什么我们隐藏物体的时候，我们所有的图纸都会被隐藏起来， 我们在布局空间中呢，一定要选择我们想要隐藏的物体，确认它的图层是什么图层之后，点击下拉栏或者图层特性里面的第三个图标是否隐藏 才是针对当前的市口进行隐藏啊。那么如果你不小心点到的是我们的灯泡，或者是我们的小太阳，他都是所有物体都会隐藏起来，好切记啊，只有第三个市口隐藏 才是针对当前市口的。想要零基础的学习布局施工图的绘制啊，可以私信找我咨询课程，从量房开始，到我们这些常用的指令，然后把室内图放出来，期间要注意完善我们的家装的施工图，里面包含我们设计说明，我们的目录，还有我们的电器系统， 还有我们的平面立面以及我们的大样图，都会教给大家，最后还有报价表的制作。那么想要入行室内设计又不知道从哪里开始，都可以来私信我了解一下。第六点，为什么控制物体的时候它是一起控制呢？这就是没有了解布局的逻辑啊，我们布局呢只提供显示跟隐藏的功能，我们使用 m 维一创建一个适口， 可以看到我们模型空间是有两张图的，那么此时我们通过复制适口来创建下一张图纸的时候，那么因为操控都是同一个物体，所以它会一起控制啊，好，那么同样的道理，我们把这个往上复制一个，这次我们套了一个合适的比例，好把这个图纸复制三份。 好，那么此时我们控制它，就跟我们最开始一样是一起控制的，那么想要不一起控制呢？我们就需要把我们这张图复制一份出来，然后在新的视口里面，比如说我们现在套的是右边这一张，我们就把它套到上面，这一张我们复制出来了，那么这样子它就不会一起控制了， 就跟我们其他图纸很好的区分开来，这样你想怎么改，想怎么删，都不会影响其他图纸。 第七点，我们在打印的时候呢，它会有这个白边，就是我们的出血，我们在图纸尺寸里面拉到最底下，选择这个 iso 带 for bleed， 就是 我们满出血的意思啊。然后选择你对应的图纸，例如说我们这边是 a 三，那么二九七在前面是竖向的，四二零在前面呢，是横向的，都非常直观了，选择之后呢，再次预览， 这样打印出来就不会有白边。好。第八点，为什么我们进入市口之后控制不了呢？像其他正常的市口呢，在解冻的情况下是可以随意的拖动的，但是这一个拖动不了，这都是因为我们市口重叠了。我们单机鼠标把我们图框全部往外拉好，再单机一下，再往外拉， 可以看到这里有两个视口啊，那么这个不显示的呢？把它删除，再把我们的图框拉回去就好了，那么这样只要保持一个视口，在不锁定的情况下就可以随意拖动的。第九点，线形比例不同，我们现在画的是一个虚线，那么在布局空间中显示的却是一个非常粗的线，我们只需要输入 l t， 打开线形的菜单， 点击显示细节，把左下角的勾去掉，确定之后 r e 刷新一下，就跟我们模型空间是一模一样的了。 第十点，究竟什么时候要进入布局空间来画，什么时候要在模型空间画呢？那么我自己个人的习惯呢，是在做方案的时候，我会在模型空间来画，把这个图复制出来，在里面添置家具， 规划我们的墙体，那么当确定好之后，把拆墙图画出来，剩下的从新建墙体开始的图就可以来到我们的布局空间了， 那么进入到布局空间，第三张是我们的新建墙体图，可以看到这边新建墙体给了一个单独的图层，那么在下一张我会把我们的新建墙体的颜色，把这个颜色呢改成白色，这样子就跟我们原始的墙体是一个颜色了，然后再给我们的家具门窗单独的图层，这样子更加方便控制。那么之后的图，例如说我复制出来， 我要画下一张铺砖图了，它不需要显示我们的空调，我就可以直接把空调隐藏起来，空调孔隐藏起来，家具隐藏起来 就非常的方便。所以从我们的第三张新建墙体图才会进入到布局空间，剩下的图纸都会在模型空间去绘制，那么画完之后你肯定要画立面图，那么此时我就会把我的平面布置图整个复制一份，回到我们的模型空间粘贴出来， 然后在这边做我们的辅助线，去画各个空间的立面图，那么画完之后呢，再次回到我们的布局空间，把我们的所立面图 一次套上我们的图框，那么这是我的工作流程。当然如果你不想来回切换的话，我们在布局的情况下，双击我们试口的边缘，也是可以进入全屏的模型空间的，那么要退出就输入 ps， 退出来试口的位置是不会调整的。好的工具服务于自己，没有对错，适合自己最重要。

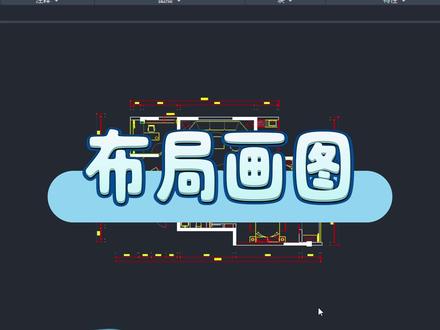

cad 怎么用布局画图整理已绘图形？确认无误后，点击 cad 左下角布局选项卡， 输入快捷键 o p 空格进入显示设置取消显示可打印区域，显示图纸背景，点击确定，复制粘贴图框至布局面板，输入 mv 空格创建试考试考大小可匹配图框或自定义 双击进入市口，通过滚轮调整图形显示，此操作不改变图形真实大小。调整完之后，点击屏幕右下角锁定市口， 可创建多个市口均显示模型空间内容，修改任意市口内容，其他市口对应位置同步变更，结合图层特性，便于改图。

大家好，我是猴哥，我问你画 cad 最重要的是什么？你知道吗？不知道。图层最最重要的是什么？你知道吗？不知道，还是图层？ 嗯，上一期视频我已经讲了模型图层和布局之间的关系，现今天我们就用 cd 来感受一下。来看这边这个图纸，就是我们就是在模型里画的所有的，然后我们用布局把，用布局把它给体现出来，你看现在是只有一张，然后我们打开下面的这个布局，你看 现在是一二三四五六七八九，就是布局就把它分了九张，就是为什么有？就是你看有家具的只有家具，有墙体的只有墙体，地面的只有地面，有顶面的只有顶面， 但是从外面看它是所有都一个整体，怎样才能，怎样才能实现这呢？是因为我们图层分的很清楚，就是我们的墙面，我们地面的图层就是地面 顶面的图层，顶面的图层就是顶面。好，然后我们现在是布局，是吗？布局看看布局，我调一个，我现在调一个东西布局，我调一个墙体， 我把咱就把这个墙踢吧，把这个墙删了哈，不要了。嗯，都踢好了没有？都踢好了，我们看布局里面就是所有的所有的都都变，都变小了， 都没了，因为你调一个图全部的都调，因为他是在这一个图上画的，然后我们再来看模型，就是这一个 他这个案例就是用模型的画的施工图，然后模型一张一张的，他没有分图层哈，他没有分图层，你看一二三四五六七张，然后你看布局没有他，他就是纯粹是在模型里分了七张平面，然后这个我们调一个墙体，比如说我们把这个墙体调了，调小不要了，这个朵子不要了， 然后我们再来看下一张，下一张，还有就是这一张也得删，再来看下一张，下一张，还有都有。这一张也有，意味着就是说你如果调一个墙体的话，你用，你用，你用这个布局画，你只要调一遍，但是你用这个画，你把所有这个你都得删一遍，都得删一遍， 这样速度，明白了吗？明白了，嗯，就是就是，这就是布局，用画图模型画完图之后，用布局来区分他们之间的区别， 但是图层是最重要的，你把每个图层地面是地面的，顶面是顶面的，家具是家具的，电器是电器的，给排水是给排水的，你分好之后，你就所有的都可以一目了然来做 同样调整的时候也可以，因为我们有图层隔离的这个键，就可以一样来调整，就是这样，所以我建议大家画平面图，把模型里就把图层把图层分好，然后用布局来把它们体现出来。用模型画确实后期改图是很麻烦的 啊。布局布局还有一个很重要的点，就是因为布局他不是有比例吗？比如说布局里面你用一比一百或一比五十，他的比例是正确的，但是你如果用模型画图，你的比例是不好找的，你分不清，你不知道你画的图是一比多少， 你你也不知道他画的到底是大小是多少，但是我们用布局画的话，他说是一比多少就是一比多少，很准的， 而且打印也好，打印如果有插件的话可以批量打印。好了，今天就讲到这里，今天模型、图层还有布局的知识这一系列我们就讲完了。嗯，如果你还有什么问题打在评论区我，我们来一起讨论，关注我后期学习更多 cad 知识，拜拜。

新手提升 cad 绘图技能，少不了掌握在布局中出图，提升绘图规范性。在正式开始学习布局出图之前，建议你先了解模型空间与布局空间的差异，可以参考我上一期视频。 第一步，创建布局与删除默认式口机械后缀。建议按零件式图新建布局，比如主轴式布局，先右键删除布局里的默认式口，避免后续操作混乱。 第二步，插入标准图框，契合机械绘图规范。机械绘图常用 a 三或 a 四幅面图框标题栏。至于右下角插入提前保存的标准图框文件，插入点设为布局圆点，缩按比例书一确认插入，插入后拖动图框，使其适配布局，可打印区域， 确保图框格式统一。分享一个高效技巧，可以提前在模板中设好图框和默认适口，后续绘图直接调用，省去重复操作。先创建行标准图框，固定适口的布局，保存为机械布局模板，下次新建文件时，直接选用模板即可。 点击布局式口，插入式图自动跳转到模型空间，翻选锁芯模型轮廓，软件会预设一个合适比例，并自动锁定式口，避免后续误改。如果需要修改或调整，先取消锁定，再双击式口区域进入调整。 第五步，锁定视口，避免误操作。视图比例调好后，请务必锁定视口，选中视口，右键选属性，将显示锁定设置为视或双击视口边界锁定视口，预设模板中的视口也需锁定，防止比例混乱。 第六步，布局标注适配机械规范，在布局空间直接标注，标注会自动匹配视口比例，不用手动调整，用预设模板绘图标注样式，可同步预设，效率翻倍。 总结，两种高效用法任选，一是手动创建布局，插图框见适口。二是预设模板含图框适口标注样式 直接调用，省时间。不过需要注意，布局虽好，但也有缺点，缺点是新手上手稍慢，简简单单图纸，用模型空间出图更快捷。以上就是本期视频的所有内容，关注我，学更多 cad 技巧！

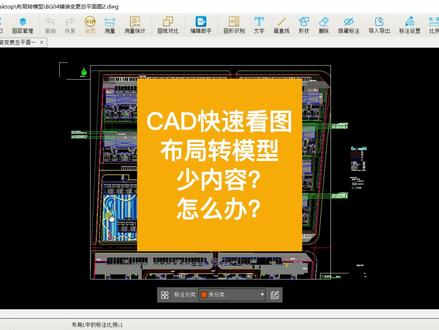

当我们把 cad 图纸的布局转成模型之后，内容缺失了很多，这是为什么要怎么办呢？其实这是因为图纸有外部参照导致的。点击 cad 快速看图的 vip 按钮，找到外部参照管理功能， 可以看到这个图纸有一个叫做 base 的参照图，也就是说转模型之后缺少的内容是画在叫 base 的这个图里的，并没有画在当前的这个总平面图中。 所以我们需要做的是在转模型之前的总平面图里，打开外部参照管理，然后点绑定所有参照。 需要注意的是，在这个过程中，不要点击任何其他图纸，直接点击保存 绑定好的图，名字会多一个更新，点击保存，当软件提示保存成功，点击确定。打开我们绑定出来的新图， 找到杠心这个图，点击打开。打开绑定好的新图之后，切换到布局，再用右键菜单中的布局转模型功能，把绑定好的布局转成模型， 当软件提示布局转模型成功，点击确定，这时我们转出来的布局图就能显示完整了。打开绑定好的图纸，转出的模型图 可以看到，这时布局转模型出来的图纸就能显示完整了。

在 cad 中布局出图，如何快速排版节点？使用简汇工具，只需输入 n v 命令，然后通过两个对焦点确定排版范围。出现预览框以后可以按空格或者右键修改适口比例，支持连续去修改，还可以按 s 键设置适口选项以 以及圆角半径等参数，确定以后再点击左键即可完成。另外我们也可以输入 n v 以后再空格一次，选择对象不满适口来进行排版，是不是很方便？

cad 中极少数人才会的技巧，图纸缩放后标注或比例变乱，我们如何解决？大家好，本讲我们来看一下这个图啊，我们很多学员有时候需要将这个图纸缩放啊，我们选中输入 s c 空格，比如我缩放为零点零零一，缩小一千倍啊， 好，当我们缩小好了以后，大家注意这个标注已经乱掉了，看到没有，那么这个时候我们怎么做？我们选中这个标注，看好它的一个标注样式啊，记好，那么我们此时直接输入 d 空格，找到这个标注样式， 点击修改，我们在调整栏里面将它的全局比例改为零点一就行了，因为现在是一百，我们缩小一千嘛，对不对？零点一，我们点击确定， 确定好了以后，我们确定，此时大家看一下这个图，那么标注就对了，但是它的尺寸还是不对啊，这个时候我们继续修改，输入 d 空格，我们找到标注修改， 然后在这个主单位里面我们把它放大，对不对？一千倍，因为刚刚缩小了，我们现在还原，我们点击确定此时这个标注就对了，谢谢大家。

有个粉丝问我如何快速的把立面图进行这样的一个分割，那第一种方式的话，自己手动的去画线，画个 p、 l 线，然后一个个去对它进行偏移分割好等分好，这样就非常的慢。那第二种方式的话，输入 f g 空格框，选一下我们这个范围，然后这里面的话你想要分割几个，下面就会有调整， s 是 减少，然后呢 x 是 竖向或者横向的， 而你一点这样的话就把四个分割好，然后你在 mv 去做那些四口，这样的话就可以快速的去对它进行完成，那与其这样的也是非常的一些慢，因为他要调整那个四口的一个大小，跟他的一些比例，那就也是非常的麻烦，那有没有更加快捷的一些方式呢？当然是有的数字命令立排版空格，在这个界面上选择我们的立面排版框，选我们的 图形空格一下，直接就点赞布局，那这样的话他就一键的去对他进行了一个排版，这些颜色不喜欢直接输入阿拉伯数字，那这样的一个形成的话，自动的去把所有的里面进行一个排版排，排的整整齐齐，并且的自动的放这个一，然后呢把这个名称给他放上，比例也给他放上， 四口也给他做了一个锁定，自动的一个锁定，套好图框，放好这个图名比例以及他的一个图号，这样的一个自动化的一个布置的生产，你学会了吗？更多的一些技巧均在 d o p 生化类群里引。

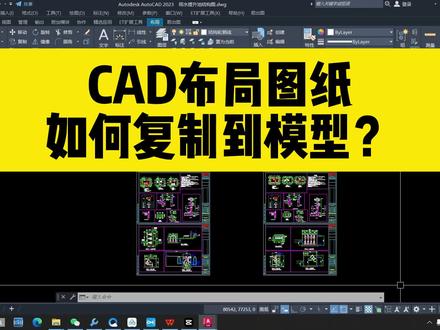

大家好，我是 cad 姜老师，今天来跟大家讲解一下如何用 cad 把布局空间的图纸快速的复制到模型空间。那么一讲到复制图形呢，很多同学啊，就会想到姜老师之前讲过的一个快捷键 co 或者是我们的组合键啊， ctrl 加 c 复制， 那么这两个方法呢，在我们的模型空间去复制图形的话啊，非常好用，但现在呢，我们是在布局空间复制图形，你会发现当你去选择图形的时候，他永远只能选中一部分图形， 他有一些图形选不中，那这个时候你去复制的话，他必然会缺少东西。那这个时候我们如果想把布局空间的图纸复制到模型空间了怎么办？那么在这里啊，姜老师跟大家分享两个方法。第一个，如果说我们的 布局空间有很多的图纸需要去复制的话，那我们可以直接找到 cad 左下角的布局选项卡， 然后右击鼠标点击将布局输出到模型空间，点击完之后弹出这个窗口，我们设置一个保存的路径啊，比如说我放到桌面设置好之后点击保存，然后接下来我们只要等待他把这个进度条走完就可以了， 因为图形比较多的话，他这个转换的时候也需要花一些时间好，转换完之后他会弹出这个窗口，然后我们点击打开， 现在我们可以看到啊，这个图形打开之后，好像跟我们之前的图也没有什么区别嘛，但是我们仔细的看左下角哎，你会发现这个图形他现在就在模型空间了，那么这 这是我们第一种方法啊，那么第二种方法呢？如果说我们这个图纸里面他只有一张图纸，那我们就没有必要啊通过选项卡来转换了，我们可以怎么样呢？直接输入一个快捷键 c h space 这个命令啊，我们输入完之后，然后敲空格键，选择我们的图形，然后再敲回车键。 那接下来的话，我们等待一下好转换完之后，我们点击啊左下角的模型选项，我们切换的模型空间，我们现在就可以看到我们的图形了。 好了，那么关于在 cad 当中如何把布局空间的图纸快速的复制到模型空间的两个方法就讲到这里，关注姜老师，带你了解更多 cad 操作技巧。

这个图上标的尺寸有大有小，我现在重新再标一个的话，还跟他们也都不一样，那这个怎么让他标起来统一呢？嗯，我们可以来 对它进行一个修改，先看一下，选中它，然后看一下这个标注样式，这个是 iso 二五，然后按 esc 取消，我们再选另外一个，看到它也是 iso 二五，那我们可以按下 ctrl 加一， 然后来看一下它们有什么不同。先选第一个，然后我们往下拉，下面我们来看到 他的标注的文字高度是十五，然后往下拉，他的全局比例是一，那我们来看另外一个这个呢，他的他的文字高度是六， 然后他的全集比例是八，那我们如果说想按这个下面这种文字比较高的这个样式来标注的话，那我们也要跟他一样，改成一个文字是高，然后全集比例是八的，那我们就可以在这个标注先在格式 注里面，然后点一下修改，把这个文字的高度，文字的高度给它改成一样的，嗯，改成六，然后把它的这个调整里面，把它的全集比例改成八，然后确定 再关闭。这个时候我们再去重新标注， 就发现他这个跟跟他这种是一样的大小了，那像这种以前已经标过的，没有变化的这种怎么办呢？我们可以用格式刷这里，在这上面 这里有一个，呃，这个有一个特性匹配，这个图标特性匹配就是我们以前叫格式刷，给它点一下，然后呢先点这个样式，然后再刷后面这个，那它就跟它一致了。 更多的问题解决方法，在我的 cad 搜索宝典里面，点击查看解决方案，就可以得到解决方法。

哈喽，朋友们，我是花了十三年 cad 的 老猴，今天我们再来讲一个 cad 问题，来就是我们画图喜欢是模型在模型里画，然后在布局里面把这些图放出来，然后我们怎么把模型里的字体或者 图形把它来同步到布局里来。今天我教大家一个快捷键，首先双击进去， 选择这个字体，然后输入快捷键， c， h， s， p， a， c， e， e， f， g， h， i 然后再输入，再点击空格， 鼠标挪到外挪到布局里来，双击一下他就出来了，看这个字体现在在模型里面了啊。然后以同样的道理，我们把这个字体再让他回到模型里面，再选择这个字体，输入 c， h， s， p， a， c， e 空格，双击鼠标， 然后再按 enter 键就 ok 了。看这个字体它就在模型里面了，它不再布局了哈。如果你也有什么 cad 的 问题，请打在评论区，我来帮你解决，拜拜。
