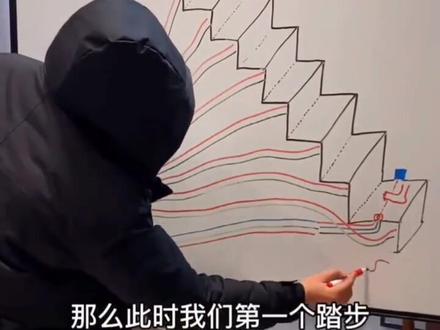

感应楼梯灯有两种布线方式，今天我就先教大家第一种布线方法，无论是哪一种方法，最主要的就是上下楼感应头线路的预埋。施工现场，大家确定好主机的位置以后，就可以开始给我们的第一个台阶进行布线了。因为感应头是三线的，所以我们要从主机的位置 玉埋三根颜色不同的线，延伸到第一个台阶旁边。同理下楼感应头也要从主机出发，玉埋三根颜色不同的线，一直延伸到最后一个台阶旁边。那么现在我们上下楼感应头各自需要的独立线就已经预埋好了。 接下来我们给第一个台阶灯进行线路预埋，同样由控制器的位置出发，预埋两根独立的线，延伸到第一个踏步旁边，同理第二个台阶 也是独立两根线延伸到第二个踏步旁边，以此类推，后面所有的台阶都预埋好独立的双星线，预埋好以后一定要做好标后。 现在重点来了，刚才我们给第一个踏步预埋了三根线，用来接感应头，同时也给第一个踏步预埋了两根线，接第一个台阶灯条。那么此时我们第一个踏步一共应该有五根线在这里。现在我们往后看， 同样最后一个台阶也是三根感应头线，两根灯带线，所以最后一个台阶同样也是应该有五根线在这里 大家记住一句口诀，那就是上五根下五根，中间每人买两根，他们之间的联系是统一汇总在主机上，一定要记住。

这么漂亮的楼梯灯是怎么安装的呢？等下我们会一一来讲解，一步一亮的一个效果非常的漂亮。首先呢我们整套楼梯灯呢，它是有两个感应器，上楼梯的位置一个， 在下楼梯的位置一个，这两个感应烫头呢，可以装在我们台阶靠墙的这个位置，如果你不靠墙的话，你可以上在一上楼梯，比如说扶手，扶手的扶手柱子那里 啊，这个感应套盒您可以装一个八六面板，就在我们台阶上来大概五六公分左右的位置就 ok 了。也可以直接在这里，比如说有大理石的话，直接在这里大理石里面钻一个孔，直接嵌在墙壁上啊，也 ok， 也可以的。 那么在装楼梯他不能之前，第一步就是要开槽布线，无论你是哪一种模式啊，比如说你楼梯是靠墙的，那么就在墙壁上 开槽布线，每个台阶的边缘处上来十五到二十厘米，开一条主线槽，这条线槽的宽度四点五厘米左右，深度四厘米左右，开好槽，把这个线槽埋进去，然后再进行布线， 布好线盖上的盖子，然后再进行批灰，刮腻子粉。如果说你的楼梯不是靠墙的啊，有些楼梯它是旋转的，或者是两边都不靠墙，这时候你可以把线布在这个楼梯的侧面， 同样是每个台阶的边缘处下来十五到二十厘米，先开一条主线槽，把所有的线隐藏在这个楼梯的侧面，这一步是需要你还没有装水电的时候，就要把这个线全部布好， 我们会配齐所有的线，我们配的线全部带有一个段子，看到没有，每一条线，不管是哪一种方式，全部带有一个段子，这就方便 你后期快速的去安装这个楼梯灯，也方便你后期快速的更换这条灯带，所以你还没有装水电的钱就要把这个楼梯灯给买回去。第二步呢是贴大理石了啊，这个时候这个地方贴大理石，您需要漂沿出来二点五厘米左右啊，这个位置，这个转角，这个包边，你不用去理会它， 做大理石的，做石材的会帮你做好。这个转角配的线带有端子线啊，我们给你做好的楼梯差不多也带有端子线，直接对插插上就 ok 了，直接在这个背面打玻璃胶或者结构胶粘在这个台阶的下方就 ok 了 啊，把多余的线塞回我们开槽里面去啊。还有两个设备，这两个设备上一个是我们的变压器，一个是控制器，这两个设备可以放在哪啊？可以放在你楼梯上到一半的位置有个转折台，这个地方可以挖一个孔装一个电箱啊，或者是 你下楼梯，下楼梯啊，下楼梯这附件比较隐蔽的地方，挖一个坑做一个电箱，再或者是你楼梯底下，一般楼梯底下是空的对不对？可以放在楼梯底下把它隐藏起来。

这次我们来讲一下 plc 两线楼梯控制器的具体接线方式，可以先收藏一下，后面肯定能用得到。首先控制器的输入接上电源的正负极，这里很关键，一定要接电源，不能直接高压两百二十伏电。 控制器的输出接楼梯灯的主线可以自己布两根主线，也可以用这种专用的线安装，更方便。 感应器把端口接上楼的位置，闭端口接下楼的位置，这样就已经完成了。布线就是这么简单，可以手机蓝牙设置，白天不亮晚上亮，多种模式选择，这就是未来的主流。

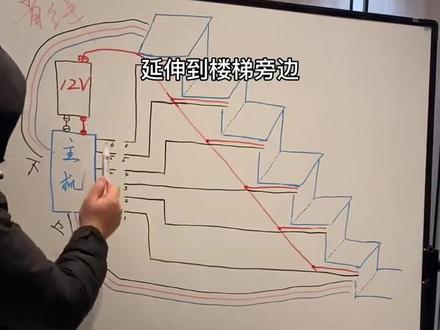

今天教大家感应楼听懂第二种省线布线法，视频比较长，有很多重要点和干货一定要看到最后。首先我们要给上楼和下楼的感应头进行布线，因为感应头是三色线，所以我们要从主机的位置预埋三根颜色不同的独立线，延伸到第一个台阶附近。 同样下楼感应头也是三根颜色不同的线延伸到主机这个位置，这样的话，上楼和下楼的感应头线路我们就预埋好了。接下来我们给楼梯灯带进行布线，首先我们从变压器的正极拉出一根主线延伸到楼梯旁边， 将来每一个台阶灯的正极都是由我们的这根主线上并连出去的，而每一根台阶灯带的负极线都是独立预埋线，他们之间没有任何关系。这些独立预埋线大家要做好编号， 将来要对应接到控制器的端口上，那么这套系统的布线工作就完成了。大家记住一句口诀就是正极线公用并连出短线，而负极线独立每一个接到控制器。而接下来我要说的这一点就非常非常关键了，那就是我们主线的一个负载问题。 通常情况下，推荐大家采用两点五平方的铜线用来做主线，而两点五平方的铜线负载电流最大是等于十五安。以前老师教过我们， 并连分流串连分压，假设我们这套楼梯有二十个台阶，那么我们就要用十五安除以二十个台阶，等于每一个台阶分到零点七五安的电流。我们现在算一下从主线上并连出来的这些正极线的负载功率有多大？ 电流乘以电压等于功率，零点七五安乘以十二伏等于九瓦。也就意味着 大家采用两点五平方主线的时候，二十个台阶，每个台阶最大复合不能超过九瓦。所以当大家台阶数量超过二十个，并且每一个台阶灯带的功率大于九瓦的时候， 那么这一套布线方法你就不能够使用了，反之就可以用这种布线法。当大家遇到又多又宽的台阶时，推荐大家用第一种布线法，第一种万能的布线教学视频，在我的作品里，大家有兴趣可以去看一下。

现在呢我们是在绘制上阅这这一户的楼梯灯，我们现在今天开始过来布线，控制器是把它放藏在这里面的，然后主线这样子走，整线呢是分成两条线的，一条呢就是这上面的那个呃主线，他的控制线还有一条就是这个呃上下楼梯的那个感应头的一条线，不需要开槽 这边来在这边，然后再把这边包上，是一个 u 型的感应头，这样子装的情况下，朝前装的情况下，那么只要这个人往前面走一米多左右，他就会感应到，所以我们这个感应头通常情况下的话呢，我们会把它给装在侧面这样子装， 这种情况下，那么只有在我们走到这个位置，走到这个位置的时候，然后他才会感应的到，然后才会亮。现在我们的主线已经不完了，通常都会 做一个这样的型材的模具，然后先把它一个一个的先装上去，测试一下亮度，确保他完全没有问题，然后才会让业主再来铺你时，这样更保险一些。想要看我们这个楼梯灯最后的安装效果，记得关注时间。

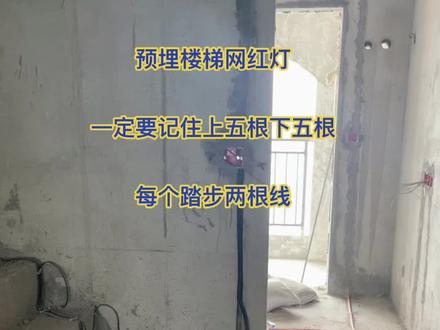

给大家看一下这个楼梯，网红灯玉埋线，首先第一个地方是下干净的时候，这要留三根线，所有的灯上面每个地方要留两根线，每个台阶都要留，全部都要留好， 这用软线走的。然后最上面一个踏步，这个地方也留了一个感应头，也是三根线，加上这个等待的线，两根，上面最高的一步台阶下楼梯是五根线， 然后走这个地方上来，这个地方加上台阶也是五根线，这个是留的电源线，留过之后要全部标 就好，每一个台阶都要标记好，主机空气线就留在这下面了， 这每一个符号，每个符号都写好了，全部都放在这下面了，后期给大家分享安装后的效果。
