松下驱动器修改引脚定义

嗨，大家好，我们现在一起来学习转举控制的接线吧！ 配线图中的银角对应的就是驱动器的 x 接口，银角的排列顺序请参考此图。我们需要根据银角的功能来进行接线。七号和四十一号银角分别是公共端的抗母正活抗母负。 二十九号银角时，赐福使能输入二十七号银角默认时增益切换输入。当无法输入负电压控制点击方向时，可将其功能修改为 tcci。 八号和九号银角， 正负方向禁止输入。三十六和三十七号银角是次服报警输出。十四号银角是模拟量输入口，一十六号 银角时，模拟量输入口二十五和十七号银角是 gnd。 现在我们一起来学习一下具体接线吧！七号银角连接电源的二十四伏，并与控制器的抗母正相连。 四十一号银角连接电源的灵符，并与控制器的抗母负相连。二十九、二十七、八、 九号银角连接到上位控制器的输出端。三十六号银角接到电源的灵符，三十七号银角接到控制器的输入端。注意，当 p 二、三点一七设定为零或二十，使用十四和十五号银角连接控制器的转举控制输出。 当 p 二、三点一、七设定为一或 p 二零点零一设定为五时，需要将十四、十五号银角接入控制器的速 度限制输出。十六、十七号银角与控制器的转举控制输出连接。此接线是使用 mpm 输出型控制器时的最低限度的转举控制接线。当控制器使 pmp 输出行时，需要通过继电器转换或者使用特殊接线。 以上就是本节视频的全部内容了，获取更多帮助请关注松下电器机电微信公众号，感谢观看 panasonic industry。

松下四伏基本参数设置代码定义微信一三七一零一三七五九六专业组装激光切割机、激光雕刻机、激光打标机， 有需要的联系谢工。

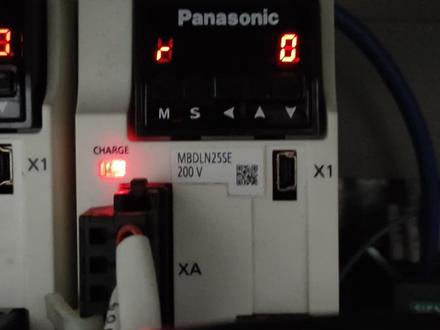

大家好，我们今天分享松下四伏驱动器参数修改方法，先按 s 键， 再按 m 键，我们上翻至 p n 零零九。我们以齿轮比分子零九为例，先按 s 键，现在是零，上翻改一，然后按 s， 再按按键按 s 键，此时长按上翻键，按至非内饰状态断电重启，您学会了吗？

为了更方便用户使用松下次服本次推出的教学视频主要介绍的是松下 a 六次服速度控制模式下 x 口的接线。 x 四口是最复杂写最重要的插口，他有五十个银角。 x 四口用于连接上位控制器的 io 迈出输出或输入 gad 或 da 模块。 可能大家都有疑问，我们的五十个银角是怎样排序的呢？接下来我们看一下银角排序。从插口焊吸侧看，我们的银角序列是这么排的，短边从左到右是二十六号银角到五 五十号银角，然后长边是一号银角到二十五号银角。上一小节课程，我们了解到 a 六次服包含内部速度控制以及外部速度控制两种速度控制模式。 对于内部速度控制模式，常用的银角有以下几个，公共端，七号银角抗震以及四十一号银角康复 输入端，二十九号银角四伏只能开启输入三十三号、三十号以及二十八号银角内部指令，速度选择一至三。 输出端，三十六、三十七号银角次服报警输出。当控制器为 mpn 输出时，七号银角连 接电源二十四伏，并与控制器的公共端正相连。四十一号银角康复连接电源零伏，并与控制器的公共端负相连。三十三号、三十号、二十八号、二十九号银角连接到控制器的输出端， 三十六号银角接电源零服，三十七号银角接控制器输入端。 对于外部速度控制紧多功能型支持位置控制型以及通用通信型不支持该功能，选型时请务必注意。 外部速度控制常用的银角有以下几个，公共端，七号银角抗证以及四十一号银角康复输出端三十六、 三十七号银角次服。报警输出模拟指令输入端十四号银角速度指令输入十五号银角信号地，输入端二十九号银角次服，使能开启输入。 另外，在控制器只能输出正电压时，可将输入端的银角定义设定为 vcc， 用于规定速度指令的方向。本教程以二十七号银角为例子， 当控制器 vnpn 输出时，七号银角连接电源二十四伏，并与控制器的公共端正相连。 四十一号银角连接电源灵符，并与控制器的公共端腹相连。二十九号银角以及自定义银角 vc 三、 连接到控制器输出端三十六号银角接电源零服。三十七号银角连接控制器输入端，十四号银角连接控制器模拟指令输出端十五号银角连接到控制器模拟指令输出端的信号地。 当你使用的是 pmp 型控制器时，则需要通过继电器转换。如果不使用继电器转换，则需要进行特殊接线。本次介绍的仅为最低限度的接线。获取更多帮助，请关注松下电器机电微信公众号，感谢 panasonic industry。

为了更方便用户使用，松下次服本次推出的教学视频将以动画的方式针对位置控制模式下 x 口的接线方式 进行解药。说明， x 四口是最复杂写最重要的插口，他有五十个银角。 x 四口用于连接上位控制器的爱哦脉冲输出或输入几 a d 或 da 模块。 可能大家都有疑问，我们的五十个银角是怎样排序的呢？接下来我们看一下银角排序。从插口焊吸侧看，我们的银角序列是这么排的，短边从左到右是二十六号银角 到五十号银角，然后长边是一号银角到二十五号银角。下面我们就位置控制模式下 x 口连接 mpn 型控制器的方法进行减药说明， x 口有五十个银角， 这就是他的整体接线图。接线图的左上角是我们的驱动器的通用输入，左侧框出的是驱动器的通用输出， 左下角是快速插分信号接收端，右上角是我们标准插分信号或机电及脉冲接收端。中间这个 oaoboz 和 cz 则用语向尚未控制器反馈编码器脉冲信号。 以上就是我们 x 口五十个银角功能的大致分布，如果想 让电机转起来，那么我们有几个必须连接的银角。首先是驱动器侧的公共端，七号银角 com 正连接到电源二十四伏并与控制器 com 正相连。 四十一号银角康复连接到电源灵符并与控制器康复相连。对于驱动器输入端，以二十九号银角次服使能开启为例子，连接到控制器输出端。 对于驱动器输出端，以报警输出为例子，输出端正连接到控制器输入端，输出端负连接到电源灵符 等于脉冲输入端控制器和驱动器的信号地，注意保持同一电位。使用插分输入时，有两种连接方式，脉冲插分输出连接 到三号、四号银角方向，插分输出连接到五号、六号银角。也可以将脉冲插分输出连接到四十四、四十五号银角方向，插分输出连接到四十六、四十七号银角。我们推荐优先使用第二种连接方式， 当控制器的脉冲输出端围、开路及电机输出时，一号以及二号银角连接电源，二十四伏四号银角接控制器脉冲输出， 六号银角接控制器方向输出即可。对于编码器和光山齿的反馈，脉冲可通过二十一、二十二、四十八、四十九、二十三、二十四号银角以插飞输出的方式将 abc 箱脉冲反馈给控制器。也可以通过十九号 银角通过开路及电机输出的方式将机箱迈出反馈给控制器。同时需确保控制器与驱动器的信号地为同一电位。这样 mpn 型控制器与驱动器 x 四口的接线就介绍完了。 当你使用的是 pmp 型控制器时，则需要通过继电器转换，如果不使用继电器转换，则需要进行特殊接线。本次介绍的仅为最低限度的接线。获取更多帮助请关注松下电器机电微信公众号，感谢观看 panasonic industry。

百分之九十的出选者都踩坑！松下不同系列丝符 a、 b 项加上引脚居然不一样，接错线不能使用，而且浪费时间。 今天小马同学整理出各系列丝符 a、 b 项输出引脚对照表，放在视频最后直接抄作业，建议立即收藏！

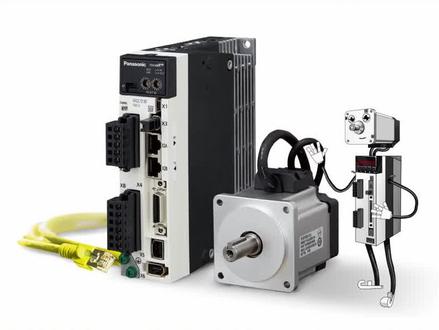

根据赐福反馈类型可以划分为开还板币、还、权币还三种。赐福系统 开环系统主要使用步进驱动和步进电机，没有反馈相关装置，半闭环系统则使用赐福驱动。赐福电机 由次伏电机的编码器完成角位移可速度检测，从而间接的测量移动部件的位移。全地环则是将光山吃的外部检测装置 安装在移动部件上，直接测量移动部件的实际位移，将测量到的位移信息通过赐福驱动的 x 五接口反馈给赐 四伏驱动。如果要使用全臂环模式，则需要使用为六。 sf 多功能型驱动器，其他系列不支持全臂环模式。 使用权必还模式前，我们需要将参数 p 八零点零一控制模式设定为六。 另外，根据外部位移传感器的类型来设定参数 p 二三点二三支持的传感器类型有 ab 相输出行串型通信型、增量式以及串型通信型， 绝对是三种。当参数 p 二三点二三的设定值与外部传感器类型不符时，则会发生五十点零五十五点零五十五点一、五十五点二中的错误报警。接下来我们要确认外部位移传感器的分频比。同 果参数 p 二三点二四和 p 二三点二五设定外部传感器的分子和分母。当 p 二三点二四设定为零时，讲编码器的分辨率作为分子分母 p 二三点二五需要根据思感的逻辑和传感器的分辨率进行确认。 以此逻辑和分辨率为例，点击旋转一圈时，外部位移传感器输出十万脉冲，将确认后的数据作为分母填入 pr 三点二五。当设定完传感器的分屏比，我们还需要确认外部位移传感器的技术方向， 可以通过低零五点 mp 五和低零八点 fp 五来查看编码器反馈脉冲总和和外部位移传感器反馈脉冲总和。如果技术总和的增减方向变化 相反，可以将参数 p 二三点二六设定为一来反转技术之后使用。另外，为了避免出现因传感器故障，火电机和负载的连接部位脱落等情况，所以我们还需要设定参数 p 二三点二八，防 停止偏差过大导致机器失控损坏。同时，我们也可以设定 p 二三点二九来清除产生的混合偏差。当设定值为零时，不清除混合偏差。混合偏差清零需要参数 p 二三 三点二八配合使用。当达到了参数 p 二三点二九的设定的清零圈数时，则会将偏差技术清零。若在清零圈数中产生的偏差达到了 p 二三点二八的设定值，则会发生 ever 二五点零报警。 请根据实际情况来设定 p 二三点二八和 p 二三点二九。接下来让我们学习全闭环控制的基本设定吧。 全闭环控制的设定与位置控制模式基本相同。首先是指令脉冲输入的处理。关联的参数有三， 我们需要根据实际的接线情况来设定 p 二零点零五。设定为零时，可以支持最大五百 k pps 和两百 kpps 的输入频率，设定为一时，可支持最大八兆 pps 的输入频率。当使用极电机开录接线方式时，推荐设定为二。 当电机旋转的方向与输入的指令迈出形态的方向不一致时，则可以通过设定 pr 零点零六 后来进行反转。 pr 零点零七是指令脉冲输入模式设定，请根据上位控制器发送的脉冲形态进行设定。接下来是指令分贝频功能的设定，分子是 pr 零点零九， 分母是 p 二零点时，当 p 二零点零九设定为零时，则分子默认以编码器分辨率进行处理。分子和分母的设定值可以根据此公式进行计算。 位置指令滤波器功能可以平滑指令速度，关联的参数是 p 二二点二十二和 p 二二点二十三。 pr 二点二十二设定的时间是到达绿波前指令速度的百分之六十三点二和绿波前指令速度降速到百分之三十六点八的时间。 pr 二点二十三和 p 二二点二十二的区别在于， p 二二点二三设定的是完全到达绿波前位置指令目标速度的时间和完全停止的时间。 通过对比，我们可以很清楚的看出这两个参数的功能区别。最后是脉冲再生功能的设定，此功能相关的参数有七个。 p 二零点十一设定的值并非实际输出的脉冲数，而是输出脉冲数的四分之一。每旋转一圈的输出脉冲数不为整数时，可将 p 二零点十一作为分频分子， p 二五点零三作为分频分母，按照此公式进行计算。 参数， p 二零点十二可以反转脉冲输出元的 b 箱输出逻辑参数 p 二五点三十三设计 定的是脉冲再生输出在超出界限时是否触发 l 二八点零保护，当机箱输出的再生宽度太短时，可以设定参数 pr 六点二时来延长迹象的输出宽度。 当外部位于传感器为串型通信形时，除了可以在绝对位置零处输出寄箱信号，还可以通过设定 pr 六点二十一来建个 a 箱脉冲与寄箱脉冲的输出关系。 以上就是本节视频的全部内容了，获取更多帮助，请关注松下电器机电微信公众号，感谢观看 panasonic industry。

为了更方便用户使用松下次服，本次推出的教学视频将带领大家了解转举控制模式相关的设定，通过此模式可以使电机以恒定的转举进行旋转。 对于转举控制模式，紧多功能型支持位置控制型以及通用通信型不支持该功能，选型时请务必注意。 接下来让我们根据转举控制模式的概要图学习转举控制模式的设定吧。第一步，我们需要用参数零点零幺把控制模式改为转举控制模式。第二步，设定转举指令的输入方式以及速度限制的 方式。将参数三点十七设为零或二十，使用模拟输入一进行转举指令输入。通过参数规定速度限制，将参数设为一时。通过模拟输入一进行速度限制， 模拟输入二进行转举指令输入。第三步，设定模拟转举指令输入。处理相关的参数有以下几个， 参数三点十八，用于选择转举指令方向的规定方式，选择为零时，通过模拟电压的正负来规定方向。 如输入正电压时，电机正转负电压时为反转。设定值为一时，则通过 tcsi 的昂奥弗莱控制电机的正 反方向。参数三点十九，用于设定额定转举输出所需要的输入电压值，设定的单位为零点一伏，每百分之一百 出厂设定为三十，也就是当输入电压为三伏时，以百分之一百的额定转举进行旋转。 参数三点二十，用于设定模拟指令电压的即兴，设定为零时，输入正电压，点击正转，输入负电压，点击反转，设定为一时，则相反， 当模拟量输入出现偏移时，可通过参数四点二十二以及参数四点二十五进行偏移设定，也可通过参数四点二十三和四点二十六对率 播器进行设定，去除噪音。第四步，设定速度限制输入处理或速度限制纸，需要使用参数进行速度限制时，则可以通过参数三点二十一以及三点二十二进行规定， 其速度限制的方式如下表，琐事，使用模拟量进行速度限制时，可通过参数三点零二设定速度指令的增益 出场，设定时设定值为五百，此时输入一幅电压点击的速度限制为五百转每分，需要将速度限制为三千转每分时，则需要输入六幅电压。 转举控制的过程中，若想让电机转速锁定为零食，可使用零速 速度锁定功能，当 x 四口的二十六号银角 c sb 会按时 速度锁定为零，相关的参数有三点十五和三点十六。零速度锁定功能设定完成后， 就是设定速度到达输出的时机了，相关的参数为四点三十六。当点击加速时，点击速度大于等于参数值加时的情况下， xb 从 off 变为 on， 点击速度低于参数值减十时， xb 从 on 变为 off， 反转时也同理。最后设定速度一致输出的宽度，相关参数为四点三十五，详情可见下图。当速度指令与点击速度的差为参数四点 点三十五的设定值以下时，则速度一致输出为哦，反则为哦。 这样转举模式的设定就完成了。在次服的实际使用中，可能会设计转举控制和位置控制混合使用的情况，此时请将参数零点零幺设定为四，并参照位置控制教学视频进行接线和设定。 本次的课程到此为止了。获取更多帮助，请关注松下电器机电微信公众号，感谢观看 panasonic industry。

为何我们可以将穴位传感器或者远点传感器接入到私服驱动器的一些指定的影响？是因为我们提前分配了对应的功能。我们把将这些功能称之为功能码。 一家开的总线私服常见的功能码有， p o t。 正线位 n o t 负线位后门远点信号 e s t 一， 外部探针一 e s t 二，外部探针二 e stop 快 速报警停止 s i m 一 至 s i m 五是普通的输入点，没有任何实质性的意义。伺服驱动器只做采集，不做处理，相当于 plc 的 输入点。

m l 九零零八， 再见， 这是减速的，往上加减速 啊啊， 按上键关闭。

电路板的输出电压偏高或者偏低，主要由这几个电阻来决定的，刚刚我们所讲的电阻就是这块电路板上面的上拉电阻和下拉电阻啊，很多朋友不知道怎么去寻找它啊，接下来我来教一下大家，首先我们首先要找到一个四三幺元气件啊，可以看到啊， 这边这个就是四三幺元气垫，可能有点拍不清啊，他长这样的啊，我们可以看到啊，这个就是四三幺的元气垫啊，像左边的这边，这个一角就是他的这个参考角 r 啊，他的上拉电阻和下拉电阻就会跟这个 一角连在一起啊，我们可以看一下，看左边这个就他的一角，他的一角出来之后，到达我们这个电阻二零二两 k 的 阻值啊，然后再来到了我们这边输出的正极，这个就是上拉电阻，那再看他的一角， 来到了这边的一个六百八十欧的电阻，然后经过了这边的一个电位器，然后再到达我们的 负极这边就是下拉电阻，可以给大家画一个简图，我们可以看到这是个四三幺，他的一角啊，也是参考角 r， 跟他连着的电阻另外一端上到了 输出的五伏，那么这个就是上拉电阻，然后跟他的 r 连在一起，到了 d 这边，到了零伏这边，这边就是下拉电阻，他的上拉电阻的阻值越大，他的电压就会越高，如果他的下拉电阻的阻值越大，那么他的这个输出电压就会越低。
