各位朋友大家好，我是小雨，那么这个小视频是咱们这个小专辑的第四讲，那么讲讲讲这个 通过编，通过 modbuds 读这块电表的电压、电流、功率等等一些参数，需要对这块电表设置什么？那么在家里呢，我这是用的两相电，那么这是一块三相的电表，但是我就接了一个， 接了一项，他目前只能显示一项的电压，大家可以看到现在显示一项电压是二百四十点八伏， b 项电压是零点四伏， c 项电压也是零点四伏，那么咱就可以，呃，大概意思就是这么个意思，能读出来这三项电压就可以了，代表咱们已经读成功了啊。 那么首先呢，看到这块电表以后呢，我没有给大家展示说明书，一会下一个小视频，我给大家展示一下说明书，那我就直接操作了啊， 直接操作了，那么首先按下 set 键，这是一个 pass， 就是代表你要输入密码，按下回车键，按回车键以后这就是这就是密码，初始密码是一，那我按一下，按一下以后，然后点回车进去了，进去这个 pas 就代表是你要设置的那个通讯参数了。 addr 是地址，那么我我我一般习惯性的，假如说有一块的话，我习惯性的把它地址设成一，那么现在我就开始设置一下啊，现在是十一，然后我再按一下，换一下位，然后再调九，好， ok， 然后我再换下一步， addr 完了以后是 棒的，这波特率，波特率是九千六，咱这个不用管，这个呢是选是四八五协议呢？还是六四五协议？这个是一个是 modbux 协议，一个是呃，电表专用协议，那么咱用 modbux 协议就可以了啊， 然后再下一项，下一项的话没有了，咱就设置几项就可以了啊，咱因为咱是模拟嘛也咱也没必要设便笔 ct， pt， 一般情况下像这种这种导轨式的电表，他是不加不加互感器的，不加互感器的话他变比，呃， ct 也是一啊，这个咱都不用管他了。那么现在就可以按一下赛的，再按一下赛的，这有个 save， 那么咱 按下回车键以后，它提示默认情况下是 no， 就是不保存，那我在按下上它显示 yes， 就是我刚才设置参数已经保存了，那么保存以后呢么那么我现在这块电表的参数呢？就 就完设置完成了，那么我现在占地址是一，波特率是九千六，然后我的通讯协议是 modbus， 就已经设置完成了。那么接下来呢，就是要演示一下如何通过串口 工具来把这块电表的数读上来，那么把这块电表的数读上来以后呢？然后就代表咱们测试通讯成功，测试通讯成功以后，然后再用 prc， 呃，用这个小小，用这个小小通讯本来读这块电表， 然后读上来以后，然后我再我还还会再用这个窗口输出来监控一下这个数据流，就是监控一下 prc 发送了什么。 呃，电表回应了什么，我，等等等等，我会把这一串数据流让你看到，等于你看完这个视频以后呢 modbuds 基本上你就会学会了。那么下个小视频呢，我就展示一下 电表的通讯协议，根据通讯协议咱们来编写编写他发送的代码，编写发送代码，然后再查看他返回的数据，因为 modbuds 通讯是个半双工的，半双工的话就是我读你 你才给我回，我不赌你不要给我回你回过来的数据呢，我还得识别你是否是我想要的数据，如果是我想要的数据，那么才等于通讯成功，对吧？好，那么这个小视频就分享到这里，下个小视频我给大家展示一下哈。好，谢谢各位朋友。

哈喽，今天给大家分享一个好物，这是这个工业桥接器，可以跨往段设置的，它的作用是什么呢？比如说我们在这个很多大厂里面会有这种情况。呃，有很多这个设备供应商，他可能是因为做配套的嘛， 他的那个设备的 ip 都是一模一样的，他可能有十套设备都是一模一样。但是我们这样的话，如果说我们要做信息化系统啊，或者是该系统的话就很难接入， 你必须要去把他原来设备的配套的这些 ip 全部改掉，如果说你让厂商过来修改的话，那成本也很高，而且他不一定愿意修改。这个时候可以考虑到我们这个工业调节器， 只要你加上这个调节器，比如说我现在这个飘 c 是幺九二点幺六八点二点二，然后我经过我这个调节器，你可以看一下他的网 线，对吧？插到我的调节器的晾衣口，然后我设置一下这个调节器里面的内容，设置一个 ip， 设成你想要的 ip 网段， 然后经过这个练习二口就可以形成设置。比如说我设置一个一网断的好，那么设置完之后呢？他就可以出来给到一个一网断的，给到我笔记本这边的一个上位机的系统。

海威 plc 与电脑通讯链接参数设置注意点，我们这款海威 prc 啊，他是支持一个创口的通讯啊，因为他不本体，不支持以太晚啊，所以说如果我们一旦遇到比如海威 prc 跟电脑通讯连接不上了，那么我们应该如何去排购啊？ 那么我接下来给大家讲个案例啊。好，我们先打开一下海维的一个编程软件啊， 好，这是我们海维片，这是这处于正常的一个状态啊，然后我们先读取一下它里面的一个程序啊，读取之后，然后我们看一下，再看一下他的一个空不空啊？点击连接 好，大家可以看到我这个端口是科目三幺九二零零啊，然后，呃，是零五八 二，然后 itu 啊，他这个格式我，然后我们再对照我们计算机啊，计算机电脑属性里面那个，看一下他那个科目股的一个参数啊，点击这个设备管理器， ok 啊，然后点击这个科目，然后点击科目三啊，好，他这边是一个科目三，然后端口是九六零八五一啊，然后我们看一下我们这个软件啊， 软件我们把它一个，把它放缩小一点啊，软件里面继续点击连接 好，我们来对比一下，看一下我电脑里面那个参数啊，那我很明显啊，我们第一个，你看啊，科目口是一致的，都是科目三，但是我们一个播出率是不一样， 对不对啊？波特率，电脑里面是九六零零，这里面是幺九二零零，按照以前老师给大家讲的就是说，嗯，我们 一定要保证软件跟这个电脑的科目股参数一一定要一致，我们才能重新删啊，但是我们现在不做任何公馆，就直接连接一下，看看能不能连接成功啊。 好，已经连接成功了啊，那假设我现在把这个控木孔啊，比如我这个播出率，我在连接之前，我把它进行改正一下，改正一致的，我们再连接看一下子啊，先关闭，先拖机， 然后再进行连接。连接嘛，就是一个通讯的测试码，通讯诊断好，我们把它改成电脑一致的啊，九六零零，再连接一下看行不行啊？ 啊，大家可以看到啊，未找到，还有一片 c 啊。那么这时候我们有些同学就经常会提出一个疑问啊，就是为什么我这个播出率跟我的电脑参数改成一致啊，反而连接连不上了 啊？那这一块，嗯，我要跟大家怎么解释啊？我不知道大家以前有没有听过我一谈那个永红 plc 的一个呃，通讯的一个排骨啊，那很明显，我们那个永红 plc 上面讲的一个那个数据位啊， 只有你的数据位跟你的电脑的数据位是处于呃不一样的状态，他反而能连接上。如果数据位是一致的，比如都是包活的，都是，其他反而连不上 啊，那么我们的海维片的也是也是同样一个道理啊，我们在刚刚开始进行连接的时候，你对这个波特率包括这个参数先不需要修正，我们先尝试着去按照他原始的状态去连接， 如果能连接成功，那是最好的。万一如果说找不到设备啊，比如像现在一样找不到设备或者连接不了，那么我们可以尝试的去改这些参数啊。 所以说我提倡大家就是说刚刚开始连接的时候，不需要去做任何参数的修改啊，先以最原始的状态啊去去让电脑跟 plc 做一个简单的一个啊，通讯的查找啊啊，所以说我们比如我们还改成幺九二零零啊，这原始状态啊，我们直接连接， 你看啊，我们没有动弹，反而连接成功了啊，所以说这一块大家也千万不要迷信啊，说一定要跟这电脑一致，反而有的时候一致反而连不上啊啊，所以说这一块大家一定要 注意啊，然后我们点击这个退出啊，这时候我们来读取一下他的程序啊， 等一下来 下载完毕，然后我们点击这个工程管理名啊，测试程序啊，看好了吗？好，那么我们这个程序已经把它成功通讯连接成功了啊，如果我们要进行监视，只需要点击点击这个监视案 啊，那这个小知名其实就是要让大家了解，就是说我们 prc 啊，一旦我们不支持以太晚下载时候，如果涉及到创口下载时候，比如老是通兵不散 啊，那么我们一定要从这个参数的一个细节去着手啊，可以先修改一个连接试一下，如果不行，然后我们再修改另外一个参数啊，那你有的时候往往就是一个小参数啊，嗯，一定要跟他保 保持一致，或者说不一致的状态下他才能连接生产啊，所以说这个细节大家一定要记住， ok 啊，那么我们这个海维片是一个通讯的一个课程视频的讲解啊，就到这边结束哈。

我们将要讲的课题是 s 七个二百 prc 建立通讯，也就是如何将 prc 与计算机连接进行数据通讯。通讯连接是 prc 编程的第一个步骤，只有我们的 prc 与计算机成功连接以后，才可以利用计算机对 prc 进行编程，因此 通讯连接具有非常重要的意义。我们将从以下四个步骤完成这项任务，第一步，首先是硬件连接，第二步，确认硬件连接是否成功。 第三步，软件的相关设置。第四步，检验通讯连接是否正常。第一步，计算机与 plc 的硬件连接。 首先准备好我们的计算机还有我们的 prc 主机以及我们所用到的 pc ppi 电缆线， 将我们的 pc ppi 电缆线一端与 plc 主机相连接， 并拧紧螺丝，将 pc ppi 电缆另一端 us 一接口接到计算机上，此时我们硬件连接即完成。 第二步，我们来确认一下计算机与 prc 硬件连接是否成功。点计算机 右键管理选项，点设备管理。此时 再点端口，我们可以看到 usb 与科目三，这就说明 我们的 prc 与电脑已经连接成功，电脑将 usb 接口转为科目三，此时我们记住我们的端口号为科目三。 点开我们的时代补习软件，点击右侧通讯按钮，此时弹出通讯设置窗口， 点击设置 pc 接口，此时弹出对话框，选择 pc ppi 选项， 并双击此事弹弹出 ppi 与本地连接选项卡，点击本地连接， 选择科目三，也就是刚才咱们看到的科目三断口， usb 转科目三断口， 点确定再点 ok， 在此建议确认。此时同学 讯设置完毕，点击 prc 选项 软或者是 stop， 我们点击 stop， 此时磁带不起软件可将 prc 工作证状态 设置为 stople， 我们观察 plc 上面的指示灯，可以看到 stople 灯亮起，点击 prc 选项 ren， 此时观察 plc 指示灯 ren 状态灯亮起， 表明我们的通讯已建立成功，此时即完成了 s 七高二百 plc 与计算机的通讯设置。

三分钟搞定触摸屏与 plc 的通讯，今天是要励志学会 plc 的第六天。第一步，接线触摸屏这块的接线，触摸屏的串口通讯线是 com， 二是七正八负，七号针脚接正，八号针脚接负。 plc 这段是三号针脚是正，八号针脚是负， 这是 plc 的一端接三正八负。触摸屏的接线七正八负，烦死了啊！ 第二步， p l c 编程先给 p l c 写一个简单的程序，用 f 零点零到 f 零点二分别控制 q 零点零到 q 零点二，点击系统块，设置通讯参数， 这是 p l c 默认的通讯参数，设备地址为二，通讯博特率为九六零零，协议为 p p i 协议。最后一步是给 p l c 下载程序，如果不会下载 p l c 程序的大， 大家可以看我上一条视频，我的天呐！第三步，触摸屏组态我们打开触摸屏的组态软件，点击新建，找到对应触摸屏的型号，点击确认后，就成功新建了触摸屏工程。我们点击设备窗口， 打开设备工具箱，双击创口服设备和西门子 s 七两百 ppi 协议，打开通创口服设备，创口服设备的通讯参数为九六零零八一五偶像宴。其中波特绿和 plc 要设置一致，双击 s 七两百 ppi 设备地址要和 plc 设置一致才可以， 这里 plc 和触摸屏设备地址都是二，我们把这里不用的通道全部都进行一个删除。我们点击增压设备通道，增加通道类型为 m 区，通道地址为零，通道个数为三个，只有相当于增加的 m 零点零、零点一、零点二。同样的科区，我们也进行同样的操作，通道都建立好了，我们点击快速连接备料，这个意思是把 所有的通道都建立一个自己的备量。最后我们点击确定，点击全部添加。接下来我们开始做画面，这回终于轮到我了吧， 我们新建一个按钮，新建按钮双击按钮里边会有一个属性操作，属性操作里边我们把对性值的操作进行一个取款操作，取款操作 m 零点零，就相当于点一下按钮为零，再点一下按钮为一。接下来我们把对应的文本改成 m 零点零。接下来我们用多种复制的操作命令复制三个车样的按钮， 同样呢我们加一个指示灯，指示灯主要是显示 q 零点零到 q 零十二三的一个显示效果，指示灯关联未亮， 同样的第一个指示灯选择 q 零点零，其他的指示灯分别显示 q 零点一， q 零点二， q 零点三，我们还是用多重复制去操作。最后一步我们去给触摸屏去下载程序，下载程序我们点击链接，点击功能下载即 和下载程序。第四步，通讯成功，现在已经成功通讯，我点击 m 零点零， m 零点一， m 零点二都可以控制对应的 q 零点零到 q 零点二， nice。

今天给大家讲解一个如何同时管理多台 prc 进行的通讯，因为我们在现场进行调试的时候呢，那我们可能会一台电脑对多台 prc 呢进行一个连接，那么首先我们同样是打开连接软件 新建工程，那我们对你选择呢？ fs 系列 cpu 机型为 fs 三优，那么简单工程新图点击确定，那我们在这个年纪目标这个位置，在这个地方有一个所有的年纪目标，那我们可以右击选择新鲜数据， 比如说那我的第一台 prc， 我们把它命名为 prc 一，那么我们并且把 prc 一作为这个默认的连接目标，那意思也就是说我们在未来调试程序的时候， prc 一这个工程一打开，他默认是跟 prc 一进行连接的，那么如果说我们还有一台 prc 的话，我们在这里 继续选择新建这个地方呢是 prc 二，那我们同样点击呢确定，那这个时候呢，我们就不要把它作为连接目标了，当我们需要的时候，我们再把它选中为连接目标就可以了，这个地方我们就新建了两台 prc， 那么当我们需要去设定相应的这个 prc 的通讯参数的时候，我们双击进入，比如说那我们这里是科目三，我们的可变制控制器测的模式选择 prc 模式以及呢其他上指定为默认参数选择通讯测试，那么这个时候我们就已经跟 fx 三 uprc 进行连接了，我们点击呢确定， 那如果说我们需要调试第二台 prc 的话，可能我的 prc 第二台我的是选择的是科目一，那么可变制控制器册依旧选择为 prc 的模式，其他站选择默认参数，那么这个时候我们依旧选择通行测， 是点击确定，那我们就可以去管理两台 prc 的这个通讯了，那我们需要哪台通讯的话，我们就选中哪一台，那么就可以对当前的这一台进行呢上载和下载程序了，那么就这么简单。

另外一种情况是我们的电脑他需要通过路由器进行上网，然后我们的皮尔西他又要和电脑进行连接， 这个时候 plc 他先连接到路由器的交换机端口，电脑也是连接到路由器的交换机端口，然后我们路由器的 ip 地址 幺九二点幺六八点零点幺，和我们的 plc 的 ip 地址它并不在 同一个网段，那么你要电脑既可以上网，又可以和 pierc 进行通讯，那么我们这个时候就去修改 pierc 的 ip 地址。 pierc 的 ip 地址只要修改成和路由器同一个网段，然后电脑的 ip 地址也和路由器同一个网段，那么就可以实现我们上面所说的功能。 我们先修改皮尔西的 ip 地址，那么皮尔西的 ip 地址我们只需要修改第三组数，把一改成 停必要系的 ip 地址需要改成幺九二点幺六八点零点幺幺幺。 那么前面的三组数和路由器的相同，那么 p i c 和路由器就在同一个网段，然后电脑 ip 地址我们也修改成同一个网段，我们先修改 psc 的 ip 地址，双击通讯， 我们看到现在皮尔西的 ip 地址直网年码默认网关，我们点击编辑点确认 ip 地址，我们只需要把第三组数的一改成零， 那么 psc 的 ip 地址就会变成幺九二点幺六八点零点幺幺幺，那么它的网段就是前面的三组数和路由器的相同，然后默认网关就改成路由器的 ip 地址， 然后点确定， 点确定之后，我们看到现在 ps 的 ip 地址已经变成幺九二点幺六八点零点幺幺幺，然后我们再修改电脑的 ip 地址， 网络点右键属性，然后以太往事点属性。 intend 协议版本原来使用的是自动获得 ip 地址，我们选择使用下面的 ip 地址，就是我们给电脑指定一个固定的 ip 地址。幺九二 二幺六八零，那么这里就和路由器在同一个网段，它设置一个 ip。 九十九， 指望野马可以自动填写默认网关，填写路由器的 ip， dns 服务器地址二零二九六幺三四三三，我这里输入的 dns 服务器的 ip， 这里是广东的 ip， 然后再输入二零二九六 幺二八八六，然后点确定设置 plc 的 ip 地址 和电脑的 ip 地址，那么 plc 的 ip 地址幺九二点幺六八点零点。幺幺幺， 这个网段就和电脑同一个网段，也和路由器同一个网段，那么 plc 它可以和电脑通讯，然后电脑它又可以独立的上网。

我们用这两台票车，一个幺二零零，一个幺五零零来做 polite 拼音通信，那这个时候我们走拼音通信，如果你是同项目的话，那我们就可以拉一根线把他们连起来， 那连起来之后你看一下你是首先你要确定是哪一台 plc 做控制器，哪一台 plc 作为智能设备，比如说我们幺二零零作为控制器，幺五零零作为智能设备，那幺二零零这里你就不需要去改啥东西，那我们要去改幺五零零的这一个，那幺五零零我们点进去， 然后点到这个网口，点进去，在他这个地方以太网地址这里我们需要去设置，首先就是你的这个 ip 地址，根据你自己的需要去设置 ip 地址，其次就是我们的下面这个 poverlet 的设备名称，我们一定要去改一下这个 poverlet 设备名称，那这个 poverlet 设备名称的话，它的设置我们只能是以详细字母开头，哎，就是你设置的时候尽量的是这两个保持一致就 ok， 所以我们这个用详细字母开头， p n 以后我们设置 p n 二，哎点一下，这样上下一致， 上下一致，然后完了之后再点到操作模式，然后去勾选 io 设备，然后这一个在在这个已分配的 io 控制器这里，我们去选择你的这个 prolife 的这个接口， 那选择这个接口了之后，在下面传输区这里我们去新增传输区，然后新增传输区，那这个传输区后区指向 i 区，所以我们是 q 区的数据传给 a 区，那这个前面是我们的控制器传给智能设备，如果你要智能设备传给控制器，那我们可以把箭头反一下，然后这个它的长度是字，以字节为单位。如果说我们要监控啊，要传五个字，那我们可以输十个字节。 如果说你要传呃两个双字，那我们可以输八个字节，他就是两个双字，那你看这里他就会对应的去分配他的这个地址。那其实这个地址我们也可以改的，比如说我们从两百开始， 这个也从两百开始，然后这个地址你可以从两百开始，这个地址你也可以从两百开始，那这个地址是我们智能设备就是幺五零零的， 这个地址是控制器，是幺二零零的。那你这样做好之后，我们拼音通讯就做好了，那你就把他们分别下载进去，然后去看一下数据传输就行了。

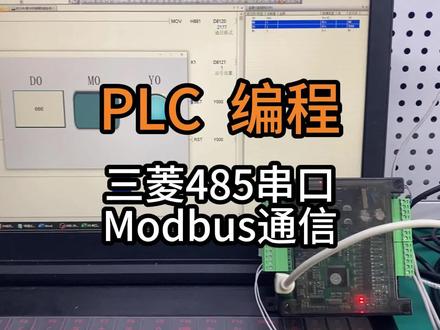

这种单版 prc 如何作为 modbus 从战与尚未机通讯呢？最近正在做的小项目要用到这种 prc 的单版，刚好把通讯制作的过程跟大家分享一下。 这款单板使用的是三零的编程软件，要想做好通讯，我们只需要理解通讯格式的设置就 ok 了。 prc 上电初始周期，将十六禁制数八八幺传送至计算器第八幺二零中， 将一传送至计算器第八幺二一中，用这两条指令就完成了我们对 p r c 的从战设置。接下来我们就来详细的了解一下为什么是这样设置。 将写好的程序写入 p r c 中并运行，可以看到此时第八幺二零中 数值是二幺七七，这是因为我们的监视是实禁制的，转换成十六禁制后就会显示八八幺了。 接下来我们来看这个十六进制的八八幺是怎么来的。这是我整理的一份表格，表格内是关于计算器第八幺二零的功能设定格式为十六位，我们先来按照需要把它们都设定一下，从最高位 beat 十五开始，此位为主从指定 默认是从机，所以我们就设置为零 bet。 十四是设置通信协议，这里我们使用的是默认的编程口协议，所以也设置为零第十三位。通讯模式 rtu 也设置零 beat 十二不使用，所以保持零。第十一和第十位是一个组合，我们设置为无协议一和零。 第九位和第八位不使用，也设置成零 bet 七到 bet 四组成的是通讯速率，我们选择九六零零的波特率，根据表格设置为一零零零。 第三位是停止位数，我们设置一位也是零，第二位和第一位组成街舞教宴，我们这次使用的是无教宴，根据表格设置为零。零 第零位是数据长度，我们这里用的是八位，所以设置为一。这样呢，我们就得到了一串共十六位的二进制数，分别对应 prc 中第八幺二零这个字的十六位。接下来我们把这一串二进制的数转换成十六进制的数。 有一个非常简单的办法，就是使用我们电脑自带的计算器，打开之后是这样标准模式的界面， 点开这个三杠的菜单，点里边的程序员点开 brn 二进制，然后按照高位到低位的顺序输入表格，这一串二进制数最高位第十五位到第十二位都是零，我们可以输入四个零，也可以不输入，然后继续输入第十一位的一， 后边的第十位到第八位的零，我们都要输入进去。第七位是一，我们输入一，第六位到第一位都是零，我们数一数，有几个零都输入进去。 d， 零位是一，我们填一输入正确后，我们就可以看到计算器已经给我们计算出来了十六进制的八八一和十进制的二幺七七，所以一开始程序中传送给第八幺二零的八八一，就是这样计算得来的。然后我们以 引用一下系统注视，可以看到第八幺二幺是设置通讯账号的计算器，这里传送给他一就是将 prc 设置为一号重站， 我们编写一段小程序测试一下，使用触摸屏控制 p r c m 零内部继电器点动室外零输出，这里我就使用微轮通的触摸屏软件在线演示一下。 首先根据从这样的通讯格式设置一下通讯参数，添加一个 model bus 设备，设置为波特率九六零零无教验八位停止位是一， 添加一个数据输入窗口，一个按钮和一个指示灯，根据你购买厂家提供的 modbus 地址，输入相应的操作码和地址。这里我们使用零六功能码写保持计算器，我们写的是第一个保持计算器， 也就是低零按钮的话，我们使用零一功能码写 m 零，地址是四千指示灯，我们是读取 y 零的地址，也就是一区的三百地址。编译一下，进行在线模拟。连接 prc， 按下按钮， m 零和 y 零都输出，松开按钮， m 零和 y 零停止输出，就实现了点动控制， 在数据输入框中输入数据， prc 端也可以正确的接收到信息。做 prc。 有的时候觉得通信真的是一门玄学，有时候几天都搞不定，有时候又非常简单的就连接上了。 大家都觉得学习 prc 哪一块是最难的呢？欢迎评论区交流经验，咱们下期再见！
