ad pcb设置栅格捕捉对象捕捉

显示山格与捕捉山格的设置啊，如果你打开一张图纸，发现他是白的，这有可能就是说你的山格太小，而且，而我们现在的状态啊， 缩小的这个太小，所以我们山格看不清，你可以放大，如果你放大还是看不到，那就有可能是你这个山格的颜色，它是白色的，和背景重复颜色重复，点击右键选择属性这里边在这个原理图下有一个 啊，山格，这里边可以设置它颜色，如果你选择为白色，那肯定是看不见的， 那好，当前我们显示山格，就是说我们当前看到的这个一格一格的就叫做显示山格，怎么去设置呢？同样在我们的属性属性这里啊，这里是显示山格，比如说当前是十秒，设置为五。

为了有个良好的作图环境，我们在绘图之前对 c、 a、 d 进行一个基本的设置，点击导航栏右上角关闭按钮，关闭导航栏， 按住命令栏向下拖动，可以把命令栏直接合并到下方。 ds 草图设置， 点击捕捉和炸格，启用捕捉和启用炸格不要打勾，急轴追踪要打勾， 对象捕捉要点击全部选择上面两个要打勾。三维对象捕捉按默 认就行。动态输入全部打勾快捷特性，第一个打勾，再点下方的固定，最后点确定， 输入 up 选项设置，也可以右击选项文件按默认的显示，这里点击颜色，更改背景颜色 二维模型空间统一背景颜色为黑色。图纸布局统一背景颜色改成黑色 应用，并关闭布局元素。这里除了第一个打勾，后面的都不要打勾，以免卡顿现象。十字光标大小可以往后拉大一点。 打开和保存另存为这里我们改成二零零七版本的样板文件， 这里自动保存打勾，每隔十分钟自动保存每次保存副本，这个不要打勾。后面的打印系统还有配置绘图三维建模 我们都按默认的设置就可以了。选择集这里我们把实曲框大小改成大概百分之四十左右就行， 其他按默认的设置确定，设置好之后要把当前设置保存起来，点击文件另存为 点击文件类型，选择图形样板文件 dot two 格式 命名一个文件名称，重新命名保存点，确定 下次新建文档，按 c、 t、 r、 l 加按新建，选择我们保存的样板文件， 双击打开，这就是你已经设置好的样板文件，方便绘图。

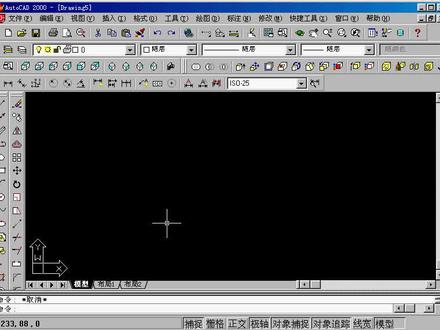

捕捉和山格，嗯，这个呢，在早期的 cid 里面是非常重要的，但是随着 cid 软件的升级， 在制图里面它是越来越不重要了啊，我们来看一下，首先把鼠标放在这个地方，它前面有横线，竖线啊，在一起的，点击它一下，它是一个快捷键啊，就是开关 点一下打开啊，应该能看到我这样缩放鼠标中间滚动一下。 像早期的版本，他不是全屏显示的，他只显示 a 四指大小或者 a 三指大小， 还需要设置，但是现在的 cid 呢，不需要设置了，直接点开他就满屏幕的铺开，如果没有自定义里把这些勾上，这里面除了坐标，其他的都勾选上， 保证和我一样啊。然后往后在这个地方，我们右键有个捕捉设置，点击一下，当然他有几个啊，捕捉和一个山格捕捉， 我们选择山格捕捉，然后点击捕捉设置，在这里面有捕捉啊和山格，第一个叫启用捕捉，这是什么意思？我们先不启用它，把它关掉，然后双击鼠标中键，把它放大， 然后用直线，用直线绘制的时候呢，当然了，正焦我们不开，正焦关掉，就是你看 可以随意的去绘制，他也没有什么捕捉，但是如果我们把它打开，点击他 把它打开，然后呢？捕捉的间距 x 轴十， y 轴十，因为他后面有个等距啊，勾上好确定， 然后我们再用直线，我们在这边哎，把它放大，大家注意看，已经放到最大了，这一个格子的间距就十，上面有数字啊，因为我们开了动态输入啊，就是快捷键 f 十二，我们说过的 f 十二按下去就没有了，再按一下就可以把它打开啊，可以捕捉来，注意看，这有什么用啊？给大家举个简单的小例子，好比我们想绘这一个楼梯， 嗯，不会织楼梯，就会这一个像楼梯一样的形状啊，我们有直线点击他，他的间距就是十，那我们可以快速的不需要去输了，因为我们还没讲到什么直线命令啊， 这些命令啊，我们是可以输数字来控制的，但是这个地方他就自动捕捉了，确定就像类似楼梯啊，当然楼梯的尺寸不是这个楼梯的尺寸，要是三百，保证这个三百高十八三百毫米和这个一百八十毫米的高度，大概是这 这个尺寸，但是呢，我们这样可以快速的去绘制他，我们，哎，错了啊，右键在这个地方捕捉设置， 然后呢还可以更改这边的距离，好比更改成三十，当然因为我们勾选了这个，它是跟着一块变的，如果你想一个三十，一个五十啊，那你把它勾选掉就可以了，我们这里保持一致就可以了。 再有直线啊，大家注意看，我在这个地方，我捕捉他，他自动的捕捉三个，自动一次捕捉三个，就是这个意思，其实他就是这个， 我把这个删掉，他就是一个，嗯，动态输入打开，他就是一个 cad 单位，就这一 一个格子代表十毫米的意思， 然后还有极轴间距，极轴间距呢，我们这里不讲，因为你要是极轴呢，需要切换到极轴里面去， 等我们讲到后面，在这个地方等轴侧草图的时候，我们再讲它 这个概念稍微深一些，如果现在讲好多同学没有技术啊，没法接受，所以说难一些的知识点放在后面。 捕捉类型有三个捕捉，就是。呃，举行捕捉，默认都是举行捕捉的。还有等轴测啊，我刚鼠标放在的这个地方给大家看了，等轴测，我们这里面默认就可以了，然后这边有快捷键 f 七，这个 是启用捕捉啊，是 f 九，这边是 f 七。什么意思？就是如果我按了 f 七 笔记本的话，要 fn 加 f 七，他就不显示了。 嗯，这里面这个请用。捕捉是默认关掉的，大家一定要关掉他，不要用他，因为如果你用他了在后面的制图，你很可能不小心。 举个例子，我们先启用他这个地方，改成十，确定。我们制图的时候一般都是捕捉他，你看捕捉在这个地方， 但是你可能不小心也就捕捉到这个点了。为什么会捕捉到这个点？因为你用了这个捕捉啊，一般是把它关掉，注意，不然我 讲了这个知识点，但是我们一般不用它，把它关掉，然后下面启用山格，山格其实是 cid 早期图纸里面的一个概念，如果大家有用过早期版本，你看我切换这个二维空间里，点击这个地方啊，点击确定 他是这样一个一个点，就告诉你这一个点的距离是十毫米，方便我们去制图。最早的建筑就是我们做。呃，建筑制图的时候就是有软件，之前我们都是在图纸上去画， 然后有这种格子去辅助我们画一个格子啊，段距离啊，他这个软件就借用了早期手绘图纸的概念。 嗯，但是这里面呢，随着我们软件升级，我刚说了一般不启用这个了， 但是啊，有些特殊情况，像我们后面啊讲等轴测制图的时候，会给大家去启用它来参考，正常的我们不启用它，但新手这里面更新就是给大家说一下注意事项，就新手同学呢，一般是启用的，我们默认启用， 下面就是以点这个呢是二维模型空间，后面呢是快编辑，我们之前有给大家看过，然后这个图纸布局，我们先确定切换到这个布局里面去，那这是布局， 这个呢，这边是看不到的，这个布局的颜色好像这个是白色，不一样，对吧？这怎么办？我们之前也讲过， op 显示颜色选择布局，图纸布局统一，背景改成黑色，然后呢关掉， 把这个地方勾选掉，确定就可以了，切换成模型，切换成模型，然后我们点击他把这个呢都勾上，确定，然后我们再切换到布局里面去布局，你看这个地方他显示这个点，对吧？ 这个地方其实是无所谓的，就是这个知识点，知道就行了，把它都勾掉，我们用不到它。 下面这个知识点呢，相对来说稍微的重要一点就是他的距离是多少啊？好比说我们原来说过的他是十啊，那我现在改一下，改成三十 确定，大家注意看这个距离，他就会变成一个三十的距离，就是这个意思， 从这个地方来看，从这到这它是一个三十的距离，我们可以来用这个线， 哎，这个没有启用吗？拿启用一下，这个地方也改成三十，这样方便一些，直接捕捉。是三十在这个地方 第一点啊，往这边来刚六十也行啊，六十就是两个格子，原来呢，中间有好多小的格子，就通过这个地方来设置他距离默认的是十，改成十就行了，这个地方知道一下就可以了，然后删 风格行为呢适应就行了，这里面其他的设置保持和我一样。另外这里面有个选项，大家注意一下这个是什么呢？就是我们的 op， 你点他的时候就会跳到我们之前讲的选项里面去，我们把它关掉，捕捉和删格，我们就讲到这里。

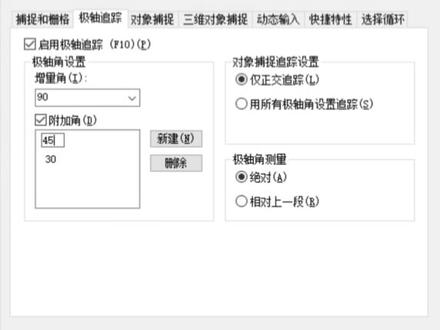

输入 se 空格，调出设置界面，来到急轴追踪，并启动附加角打勾，新建我们日常常用的角度。 以画直线为例，当角度达到我们设定的角度时，直线的延长线就会出现绿色的线， 这样我们就可以轻松画出我们所需要角度的线。

cad 小知识，很多同学在用 cad 捕捉时经常会出现一些莫名其妙的问题，今天老师来给同学们总结一下。首先同学们要知道 cad 只有在执行命令时才可以进行捕捉，当你 cad 没有任何命令时，是不可以启用捕捉的。 输入命令之后想要捕捉，首先你需要看一下你的捕捉开关是否开启，他的快捷键是 f 三， 我们按一下 f 三之后，我们会发现命令行显示捕捉开关开，同样下面的辅助功能按键也会亮起，这样的话就证明你的捕捉开关是开启的， 然后你再输入命令就可以进行捕捉。第二个问题，捕捉开关开启之后，输入命令依然没有，我们可以输入快捷键。 os 空格，打开草图设置，我们打开草图设置下面的对象。捕捉下面有很多捕捉点，默认的话我们是全部 选择，然后取消最近点的这一个选项点，然后我们点击确定，这样的话我们再去执行命令，就有点可以让我们进行捕捉了。第三个问题，捕捉时一直跳来跳去的，就像老师现在这个样子，我们输入 i 六之后，可以看到我的鼠标一直在跳来跳去， 不能精准的进行捕捉，那我们同样也可以输入 os 空格，打开草图，设置在捕捉和山格的这个选项里面，我们可以把启用捕捉这一项给它取消掉，对应的快捷键为 f 九，我们点击确定，这样我们再去执行命令时就可以完美的进行捕捉了。 cad 常见的捕捉问题老师都已经给你总结好了，点赞收藏，你学会了吗？

小伙伴们给我留言说他的光标满屏乱飘，根本捕捉不到，那怎么办呢？大多数的情况，光标乱跑乱飘应该是山格捕捉造成的，如果你会设置的话，直接关掉山格捕捉，如果你还不会设置， come on， 跟我来， 我们一项一项来排除吧。我们点击右下角这个小三角能看到吗？我的光标现在在右下角，点击对象捕捉设置， 选择第一个选项卡，咋个与补足啊？首先我们不启用山歌，如果你这个是勾选上的，我们把它取消。 然后我们再看选项卡的对象捕捉，我们把所有的捕捉选择全部清除，只选择几个你常用的或者你需要用的到的，你也可以选择不勾选把它关掉。我还是蛮习惯开启捕捉的， 现在看一下你的鼠标是否还在满屏乱飘。如果说还在满屏乱飘，我们可以在下方命令行，看，我的鼠标在命令行，我在命令行。输入 op 空格，确认命令 弹出来的选项卡里面，我们选择会图，我们可以试一下把磁吸关掉， 然后你点击确定，调试好了，要记得把这个持续恢复，这时候你碰触到一些捕捉的内容，他就不会自动去锁定 捕捉到。现在打开你的 cd 去试一试，看看你的光标是否还在满屏乱飘，还是你的光标就像小李飞刀，百发百中呢？如果还有其他问题，你可以在评论区下方给我留言。

大家好，我是老彭，这一节给大家介绍 c、 a、 d 精确绘图辅助工具的第三种三格， 三个有这几个公用，第一个他相当于传统的坐标值，第二个他能够直观的查看对象之间的距离，第三个他配合辅助工具可以实现精确绘图 辅助工具。我们在下一节再讲啊，首先我们讲三格他的启动，三格的启动我们一般是 啊，在状态栏找到三格的这个图标，点击他他就打开，再点击他就关闭。如果状态栏这里没有三个这个图标，我们可以在状态栏的这个字 定义这里把它选中，选中它就会，呃，显示在这个状态栏上面。 三格它有一个快捷键， f 七，我们点嗯，按一下 f 七，它就启动，三格再按一下就关闭。呃，跟跟点这个三格是一回事啊，我现在按一下 f 七，它这个绘图区就显示了一些横竖的一些格子， 再按一下 f 七，他就关闭了啊，我鼠标点一下这个，他也是打开，再点一下他就关闭，再点一下打开啊，这就是 三格的启动和关闭。嗯，他这么打开就相当于我们传统的这个坐标词，这是他的第一个公用。第二个他能够直观的查看对象之间的距离啊。比如说我把 啊三格先关闭，我画一个矩形，我随便画一个矩形，好，我再把三格打开，这个时候我们看这个矩形，他的长方向他就是八个格子， 八格子他的宽、高宽方向就是四个格子，每一个格子我设如果设定为十乘十，那么他这个矩形的边上就是八十乘四十，所以他能够直观的来查看对象之间的距离，这个是很方便， 这是他的第二个功用，第三个他能够配合捕捉实现精确绘图。捕捉命令我们要下一节再再讲啊，他是这个命令，我现在这里打开了捕捉啊，打开了捕捉，那么我们， 我们利用三格和捕捉，我们可以精确画一个图，比如说我还是画一个长方形， 这个时候他补助他的起点，他只能够补助这三格这些焦点，你看我补助在这里，假如说我要花多少，我要花五十乘五十啊，我就补助在这个点，这个点在水边方向过了五格在竖着方向，五格确定他这个就是五十乘五十的一个正方形， 所以利用三格和捕捉，他能够实现精确绘图，这是他的三个功用。当然我们三格他还可以设置，比如说我这 格子的这个间距是可以设置的，还有这个格子线的颜色也是可以设置的啊，我们现在现在设置他的间距，我这里就 把鼠标放到三格这里啊，右键他有一个网格设置，点击他这个时候就出现了一个草图设置的啊，工具，呃，一个工具栏啊，我们 三格的间距设置主要在这里，他这里就是三格的 x 间距，三格的 y 间距啊，默认是十啊，我可以设为五，也可以设设为一百，都可以，大小都可以，可以 根据你的需要来修改。还有买一条主线之间的三个数，默认数。主线是什么呢？比如说这一条比较粗一点的是主线， 然后这一条比较暗一点的啊，就是辅线，就是买一条主线，这两条主线之间他有他的三个数，默认 五个，我可以设为十个，也可以设为其他数字，这个都是可以设置的。另外三格这个 x 和 y 的间距可以是相同也可以是不相同啊，一般我们是选相同啊。注，这里要注意，如果说是设置为不相同的情况下，要把这个勾 啊，要把这个勾取消掉啊，这是他的呃间距的设置啊，这里我就不演示了 啊，下面我们再来啊看一下这个有呃这些三格线，它的颜色的设置，它的颜色的设置在选项里面啊，进入选项我们再绘图去按右键进入选项， 然后我们选这个。呃颜色，颜色我们这个在以前的 基础互联讲过，我们是设他的背景的时候，我们就选这个，他这里有个统一背景，这个我们以前用过。再往下来他这里有个三格主线，三格辅线和三个轴线，有这三个 三个的主线，比方说我把它就是啊，在这个图上是这些比较亮一点的线啊，比方说现在是白色，我要把它的主线设置为，比方说我设置为绿色， 好，三个辅线我设置为啊黄色，好。还有个三个轴线，三个轴线就是 x 轴、 y 轴啊，这个坐标轴，我就把它设置为啊 红线，好吧，好，我们来看一下，确定，你看这个时候他就显示了 这个红线就是 x y 轴啊，这个绿线就是它的主格，这个黄线就是它的它的那个辅辅格和线，这就是三格的设置。好，关于 cad 精确绘图辅助工具有关三格的知识就介绍到这里，我们下一节再见。

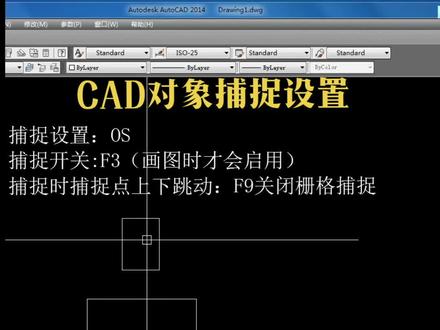

我们来看一下对象捕捉的设置和画图的时候经常碰到的一些问题。首先按住 ctrl 加鼠标右键打开对象捕捉设置，也可以直接输入快捷键，偶尔使在启用对象捕捉这里打钩，我们默认的话是把它全部选择，确定 捕捉开关的快捷键是 f 三，我们先按 f 三把它关掉先，这个时候我们是捕捉不到任何的捕捉点的，所以我们要把捕捉 f 三不要打开， 这个时候我们就可以捕捉到他的捕捉点，你说终点端点，还有注意的是捕捉只有在画图的时候才会启用的。 第三个捕捉时捕捉点上下跳动的问题，我们在画图的时候，有时候捕捉他的点的时候，他会上下的一个跳动，捕捉不到他的具体的一个点，这个时候的话我们就输入快件 os， 把这个捕捉和 三格这里启用捕捉，把它关掉，也可以直接输入快捷键 f 九再确定，这个时候我们再来捕捉他的点的话，就不会上下的跳动了。

cad 零基础设置教学？打开 cad 之后，背景有网格怎么关闭？可以按 f 七开关，也可以输入 os 空格，点击捕捉山格，启用山格的勾给它去掉，再点击确定就可以了。 在使用框选时发现形状不是矩形，怎么设置 op 空格？点击选择集，把允许按住并拖动套索勾给去掉，点击确定就可以设置好了。

比如说这个走线，我们把普普陀山格改小一点， 我把捕捉扇格改小一点，防止他因为由于抓取到了格点而而被吸引住， 零点二五四至少设置为十。好，我们再来看一下 他会不会进行好，他看一下一样的好。由于我不确定他是不是因为电器三格的 原因自动抓渠道的，因为他可能，他可能是因为三格。好，我们看一下是不是挪一下，他每次跳动都是一个三格，可能所以他在抓渠道， 但大家看一下其实我三格只有多少？只有一格还不到，对不对？在这里差了一格还有多，我稍微挪一下，他抓取到了，对不对？实际上是没这么多的看一下，大家看一下这里是不是一格，还有多， 对不对？然后我的普陀山格其实一格都没有的，这就是因为他的一个电器三格会把我吸引住，要吸过去，对不对？对不对？他那个叉叉你自己看一下，这就是我们电器 三格的一个作用。然后我们看一下捕捉三格，捕捉三格上上节课讲的很清楚，就是你光标每次移动的一个距离， 捕捉三格是跳转三格，他是看不见的，因为我们能看见的是可视三格，但是我们的捕捉三格其实也是能看见的，为什么呢？而我们捕捉距离，因为看到没有，我们有叉叉， 如果没有这个做辅助，我们是看不出来的，对不对？但是我们这个有小叉叉，所以我们也能 当我们走线的时候，其实也是能看看出来的，对不对？可是三个就很简单了，就相当于是一个坐标线，看到没有，看到没有，就是这个井号一个一个的 小格子，这就是我们的一个可视扇格，我们可以设大一点，也可以设小一点，这个其实没什么影响对不对？这就是我们的一个可视扇格，他可以帮助用户掌握图图间间的间距， 这是什么？就是可以让你这些器件对不对？摆放的比较整齐，然后走线也是比较整齐， 对吧？当然我们也可以利用对齐，但是你如果每个器件都要去用快捷命令对齐的话，其实也挺麻烦的，如果你因为 因为可以看到这个格点，直接挪到那个格点上面去，是不是也挺方便的，对不对？这也是可视三格的一个 的作用，所以我们原理图里面就有三种山格， 每一种山格都要给大家进行一种介绍，大家应该是没有什么疑问的了吧？电器上格我在 pcb 中和原理图中各进行了演示对不对？证明了电器上格 在 pcb 中原理图中是通用的对不对？其实我很早之前我也没在原理图中用过，主要是没太去在意这个东西对不对？今天 当我操作的时候，我也学到了，你也学到了对不对？这就是我们录制这个课程的一个目的 对不对？在我们教学的过程中可以做到一个共同进步的一个 目的，好啊，然后捕捉三格就是能抓取到的一个格点，可是三格就是能看到的一个格点，这就是我们原理图中三种三格的之间的一个区别。好，这节课就讲到这里，谢谢大家。

cd 捕捉总是出现各种问题，我总结了九种情况，第一，光标上下跳动的问题，当我们划线的时候，会出现光标在无序的乱跳，以为电脑卡顿，其实是因为我们打开了伤格捕捉，按下 f 九即可关闭或者点击下面这个按钮，这样我们就恢复到正常的捕捉了。 第二，无法捕捉的问题。大概率就是你关闭了对象捕捉按钮，可以按下键盘上的 f 三键，或者点击下面这个按钮，都可以开启或者关闭捕捉。第三，捕捉不到想要的点， 我们输入 os 空格，来到对象捕捉检查，启用对象捕捉的勾选检查你想要捕捉的模式有哪些点，是否都开启了，如果没有开启就缺失了识别能力，点击确定，这时就有了相应的自动捕捉点，提高你的绘图效率哦！关注罗林，教你学会 cad！

大家好，这里是凡一教育，我是凡一陈老师。我们在三点十三点十二的时候， 第三章第十二节的时候我们有讲到这个如何绘制原理图时，如何设置一个，快速设置一个格点大小，然后上节课我们是不是留留有一个疑问，什么疑问呢？这个电器三格， 这个电器上格是做什么用的对不对？上一节课捕捉上格和和格式上格之间的之间的区别 对不对？已经讲了，这一刻我们看一下电气扇格有什么作用。好，我们首先来看一下 原理图设计中是不是有三种山格，下一节课给大家看， 大家看一下捕捉三格，可视三格，电器三格，总共是这三种对不对？ 好，那么他们几这几种三格有什么区别呢？大家看一下。第一种电器三格，在移动或放置元件时，当元件与周围电器实体的距离在电器三格设置范围内， 原件和电电器实体就会被吸引住。假数，假设设定值为三十个，没有按下鼠标组合键， 如果鼠标的光标离电器对象焊盘过孔银角，银件零件银角好同导线，这个 是说的，这个是说的是一个 pcb 里面的对不对？光标就会自动跳到电气对象的中心， 以方便对电器对对象进行一个操作。放置电器对象，放置走线，移动电器对象，这些都是的。好，我们来看一下原理图能不能实现。对于这个理解，我首先先，我这今天先在 pcb 里面先给大家有一个概念，然后到时候我们再来看一下原理图里面的我们能不能进行一个操作 好，比如说我放两个汉堡，嗯，放两个汉堡，对不对？我们看一下。比如 说我要走一根线，这根线再看一下我这是不是走一根线，我要走到他的一个中心，好吧？再看一下， 我如果是直接连上去，他可能就抓取不到中心，然后我们按 shift 加一，好看到没有？当我挪到这个中心的附近的时候，他会出现一个圆圈来看一下看到没有？ 是不是有个小圆圈，这就是对中心进行了一个捕捉，如果不捕捉，大家看一下，挪到这个附近，他是不会有个小圆圈的，对不对？ 这就是我们的一个电器三格，然后我们再按一下 shifte 看到没有？我如果挪到这，他就会自动被抓取到那里去，看到没有， 他会自动抓取到那里去，哪怕我鼠标不拖过来，对不对？你看我鼠标不拖过来，对不对？他的抓取到了，这就是我们电器三格的一个作用。好，在 pcb 里面我们可以实现，那么在原理图里面我们可以实现吗？ 我们把电器上格稍大一点， 好，电器上格他受不了，他是个默认的，那我们来看一下。 要说这个走线，我们把普普陀山格改小一点， 我把捕捉扇格改小一点，防止他因为由于抓取到了格点而而被吸引住。 零点二五四最好设置为十。好，我们再来看一下 他会不会进行抓取。好，大家看一下。一样的好，由于我不确定他是不是因为电器三格的原因自动抓渠道的，因为他可能 他可能是因为山格。好，我们看一下是不是挪一下，他每次跳动都是一个山格，可能，所以他在抓渠道， 大家大家看一下其实我三格只有多少？只有一格还不到，对不对？但这里差了一格还有多，我稍微挪一下，他抓取到了，对不对？实际上是没这么多的，看一下，大家看一下这里是不是一格还有多， 对不对？然后我的普陀山格其实一格都没有的，这就是因为他的一个电器三格会把我吸引住，要吸过去，对不对？对不对？他那个叉叉你自己看一下，这就是我们电器三格的一个作用， 让我们看一下捕捉三格。捕捉三格上上节课讲的很清楚，就是你光标每次移动的一个距离，捕捉三格是 跳转三格，他是看不见的，因为我们能看见的是可视三格，但是我们的捕捉三格其实也是能看见的，为什么呢？哦？我们捕捉距离，因为看到没有，我们有叉叉，如果没有这个做辅助，我们是看不出来的，对不对？但是我们这个有小叉叉， 所以我们也能当我们走线的时候，其实也是能看看出来的，对不对？可是三个就很简单了，就相当于是一个坐标线，看到没有， 看到没有，就是这个井号，一个一个的小格子，这就是我们的一个可视三格，我们可以是大一点，也可以是小一点，这个其实没什么影响，对不对？这就是我们的一个可视三格， 他可以帮助用户掌握图，图间间的间距叫什么？就是可以让你这些器件对不对？摆放的比较整齐，然后走线也是比较整齐， 对吧？当然我们也可以利用对齐，但是你如果每个器件都要去用快捷命令对齐的话，其实也挺麻烦的，如果你因为因为可以看到这个格点，直接挪到那个格点上面去， 是不是也挺方便的，对不对？这也是可视三格的一个作用，所以我们原理图里面就有三种三格，每一种三格都要给大家介进行一种介绍， 大家应该是没有什么疑问的吧？电器上格我在 pcb 中和原理图中各进行了演示，对不对？证明了电器上格 在 pcb 中原理图中是通用的对不对？其实我很早之前我也没在原理图中用过，主要是没太去在意这个东西对不对？今天当我操作的时候我也学到了，你也学到了，对不对？ 这就是我们录制这个课程的一个目的对不对？在我们教学的过程中可以做到一个共同进步的一个目的，好吧？ 然后捕捉三格就是能抓取到的一个格点，可是三格就是能看到的一个格点，这就是我们原理图中三种三格的一之间的一个区别。好，这节课就讲到这里，谢谢大家。
