天正引出标注样式设置

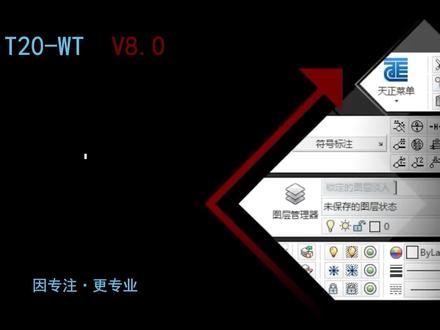

caesar is home 各位观众朋友大家好，我们学一下第五十八堂课程。我们先来看系统引著我们找到这个命令， 然后我们简单讲解一下这上面这些功能的命令。第一个是下标，我们需要先输入字体，把它框选着，在点击上面才可以很有效。 第二个呢，第二个的话是上标，平方用的， 第三个是文字加圈编号类似，第四个是角度， 第五个是公叉，第六个就是直筋了，七个是百分号，后面的是一个钢筋的直筋，一级钢筋等等。特殊制服这边大家可以自己供自己选择， 这边是一个 jd 自带的词，专业文字先不知道了，专业文字可以在这里面选择。最后一个的话就是屏幕曲词，我点击上屏幕曲词，它会自动给我们把屏幕上的词语在上面显示出来，而供我们标注。 好，我们再来讲解一下箭头标注的运用。箭头标注大家这边选择他的样式，箭头点识字等等， 这边是文字的类样式和字高。箭头标注呢是先选择一个点，再把再选择一个指向段文字的放的位置，这样子我们可以选择文字在字端或者是在指向中 电头标注它这个线是可以让我们自动调整位置的， 我们点击回车，然后我们再来看引出标注，引出标注跟箭头标注两个是很类似的，他们的这些样式和上面的字都是一样的，这边有一个固定的角度等等， 不过引出标注它这个线它改不了位置， 他改不了他的位置。第二根线，这就是箭头标注和引出标注的区别，在实践中运用的引出标注会比较多，因为他比较方便使用 上标和下标，直接框选就可以了，这边修改它的角度， 这边拖动它可以更改它的位置。 我们再来看做法，做法标注， 做法标注的上面这件东西跟箭头影标注和引出标注是一样的，或做法标注这项东西 可以在我们这边专业词里面找到一个材料，做法这边可以自己供我们选择，也可以自己定去打字输入， 这边可以入库把我们之前可能自己做的一些材料说明什么的可以存到里面，下次使用的时候直接方便我们提取。我们直接随便点一个大理石地面，点击确定 就是类似这个鹿的，它的皮肤就是大理石地面，然后这边是选择一个它的长度， 那我们就可以看到这个就是一个做法的标数， 他就一次性把我们这些内容都给标注出来。 然后我们再来看一个指向锁引， 指向锁引呢？这是一个锁引符号 m 的，他先让我们确定锁引的位置，我想要把这个头单独解释一下，我就给他框选住，就给他框这个头，然后给他引出来。 你出这个图，我要跟你单独讲解一下，它的符号是一在本张图纸里面，这个就是纸箱缩影。再来看一下破切缩影， 破解锁引就跟破解符号一样，点一下，我要泼你这个，嗯，脖子以上流线给你这样的泼起来，然后往这边锁引一下， 点击回车啊，这个破切反来。好了， 这个就是一个 project 所引和箭头所引的。讲解了，下节课我们再见。

好了，我们今天再聊两个快捷键，一个叫引触标注，一个叫引线标注 交出来，其实这也可以有，但是我还是用的不是很熟，所以说我就直接来给大家聊这个快捷键了。呃， l e 引出标注的空间是 led， 也是我们最常用的一个标注，然后引线标注这个命令可能知道的比较少，叫 mld， 呃，他们两个的样式我给大家展示一下。 我们首先啊我们已经关了阵交了， ok， l 一，我们输入 l 一以后，他告诉我 指定第一个引线点，我们指定第一个引线点，然后再指定下一点， 我们可以把正胶，这个时候把正胶打开，然后然后我们一般的话就是直接空格， 这时候要让我们输入多行文字，他原先在低版本里边其实是没有输入这个的，然后我们现在随便输一串数字，然后回车，然后还是他让我们输入下一行，我们再输入下一行看一下， 然后我们现在他已经还让我们输入健康，我们就不输入健康了，然后直接回去了， 他这个就是一个 这样的一个形式，就是说有一个标注的箭头，然后有一个文字，这个就是我们常用的， 但我们一般是我们其实一般的习惯是直接是在那个第一次输入文字的时候就已经空格了，也是我们现在这个炸开这个打伞的这个模式，也就是 l 一， 我们做一下为什么？因为开了深胶，然后再在这个在这里 去放下这个标注，放下标注文字，我们 一般有的时候是横着的，我们最清楚的时候是横着可以放直接空格，然后打断这个命令， 我们对一个引错误去做一个注视，我们写一个看，他写一个圆 好了，这个是常规的一个引线形式，他的一个他这个样式调整， 那个样式调整其实我并不是很清楚，但是我一般的调整是在这调的，大家可以看一下，大家可以看一下，然后颜色我可以自己选， 然后镜头大小、实心闭合这些也是可以调整的。 然后最后的其实还有一个用户箭头，用户箭头的话大家可以去试着做一下，因为我今天是没有去准备我那些之前用的图纸 就干什么，我给大家说一个用户箭头，用户箭头是用这个块的，所以说大家可以去找一下自己藏设置的一些块，然后把那个金针点 设置到那个接触的位置，大家可以试一下， 因为这一天不会讲很多他们的设置，然后这个 mld 就是一个 另外这个引线，我们看一下 mld， mld 我们看一下他们有什么不同。这一次我们可以解开这个镇交，因为我之前的话做了一个设置，大家可以看一下我的 mld 是什么样子的，看到吗？我这个镇我这个标注是有一个角度的锁定，十五度的角度锁定，然后这个后边这个引线的话也是一个固定的， 然后我在这，哎，第一，嗯，然后就可以现在就可以直接练习文字了，也是我们随便编一个文字，哎， 发现他们两个唯一不同的就是什么，一个是引收以后，文字是直接放在后边，然后一行两行，然后这个的话是多了一个框 好了，嗯，这两个这个纹这个标注的话就是说他就是形式感不一样，这个东西的话需要大家去自己去 觉。呃，觉者这个的话，因为这个的话是没有，我说实话不知道他这个设置是在哪的，然后这个是我是知道的。然后明天我们再去聊一下这个， 包括这两个都是去怎么设置的，然后明天我也准备一下那个领先的线头给大家再做一遍操作， 包括他的隐形的设置的一个快件我是已经写到这里了，大家如果说信息的话可以自己去看一下。 ok， 今天的讲解就到这里了。嗯，大家开心愉快。

亲爱的，你又又不会标注了。不是，你看我这不知道为啥我标出来就这么丑，而且还字还小的很，我这一缩写是看不清，你看人家就这么清楚。还好看啊，这个是标注的样式啊，来，我给你一本书，你看一下啊，翻到一百二十二页。一百二十二页？对，又藏了一首， 这你没学到吗？是，我藏了一首，你看一下一百二十二，给我们翻译啊尺寸样式看一下，它的快捷键是地，来，我在这里教你一下，你输入这个地空格，地空格，然后点击这里的修改，右边修改。对，然后我们一个个修改啊，先来修改他的线，改他的线点线，对，把这个线的颜色改一下尺寸颜色， 黄色啊，可以，然后下面的这个尺寸界线颜色也改一下啊，黄色。好，再来看这个箭头，箭头，这个我们箭头呢，点一下，把这个箭头改成建筑标记，箭头标记啊，对，然后再改文字，文字，文字呢？我们来看一下，首先是文字的颜色 改一下，呃，也改成黄色啊，绿色也可以啊，黄色，然后呢文字样式我们也可以改一下。来点一下，咱们这这里面有很多字体的，也能有好看的。嗯，你选这个吧，这个应该是吧，对，这个应该比较喜欢啊， 还有然后呢，接下来再改一个调整，刚说不是太小了吗？哎，全局比例这里应该调大调整。一百一百，好点，确定点，确定好点，关闭啊，关闭。嗯，哦，对，这就好看，你听着。然后呢你现在你重新再去标一下，你看一下我再试试啊，再试一下， 点个亮点，不要不要。嘿，这个就好看，对吧？嗯，这就没问题了，是吧？对，然后呢，就是说你学的 cd 还没学到家，还有些设置你不会。 然后呢，平时啊，如果你 cad 基础比较差的话，平时你自学的时候呢，你可以看一下这本书， cad 从入门到教，教教到精通。这本书啊，它包含的是一大知识门类，一百三十七个精准知识点，它里面呢，包括了刚才不管是你这个尺寸的设置啊，还是这里可以看到界面的设置也有。而且呢， 平时你改图或者画图过程中用到的一些指令可以看到，对吧？每一个指令都上面都有，你看下，翻开看一下，里面有详细的这个图文教程图片加文字。嗯，然后你把这些这么多图，把这些基本的指令都修完之后啊，你翻到最后看一下啊，还有一个练习题。 哪个练习题呢？还有这个绘图的步骤，看每个步骤都有是不是？嗯，每个步骤都有，而且呢，如果你看这个书感觉比较困惑，有些东西看不懂。对对对，然后呢，我这里还有二维码，你扫码就可以观看，视频和书是配套的，大概有二百多集 这么多了。对，然后呢，这本书视频前的你如果说也在学习 cd 呢，这本书我就把它放在视频左下角的小黄车里，赶快点击带一本回家吧。行，我现在买一个，这真划算。

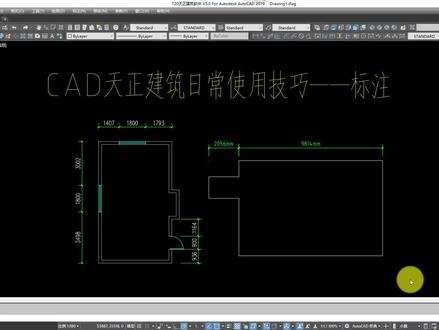

cad 天证建筑日常使用技巧标注，我们在添加标注的时候啊，像这种绘制的墙体和这种单独的线段 标注方法是不一样的，那么我选择墙体这个标注啊，他一选是整体的，那么线段的这个可以单独的选择，而且后面还有单位 mm。 嗯，首先这个左边这个啊，是在天证里面， 左侧有一个尺寸标注，门窗，墙后内门两点平行，双线快速自由楼梯外包等等等标注啊，像这种门窗标注，咱们给它删掉啊，点击门窗标 标注，我标注这个门窗，这啊，点击一下啊，一拖动他会自动的标注门窗还有墙体的尺寸，如果是右侧的这种线段，咱们点一下看一下，嗯，找一个快速标注， 那他是无法标注的，因为他这个是线段，不是墙体。今天呢，做了一个简单的平面图啊，用线段做的，客户有要求，你这个没有单位啊，然后我就说行，可以给你加上单位，那么这个单位怎么加呢？今天咱们来讲一下， 我们用这个标注啊，标注好尺寸，那么这个字号的大小如何设置呢？我们英文状态下，摁， 确定会弹出一个标注样式管理器修改， 这里有很多，这里有很多设置啊，调整啊，文字啊，箭头符号啊，找到文字，文字高度可以改。当我们改的之后呢，在右侧可以观察这个玉兰， 还有这个调整主单位，主单位前缀，后缀，那么后缀我们加单位是 mm， 直接输入就可以了。最后点击确定，还有箭头和符号，建筑标记等等啊，还有这个 其他的一些咱们可以点击试一试啊，都没事的，还有颜色啊，都可以改，最后点， 点击确定确定，那么这个文字就会变大，只要改一下，所有的标注全部会变大，那只限于这种线段，这种手动去啊，一个一个标注的才可以，像这种 墙体的这种，他这个比例是设置好的，不用我们去改了，这就是我们日常使用技巧标注的使用方法，今天咱们就分享到这吧，拜拜。

你可能遇到过这种情况，我们用标注啊，标注尺寸的时候，我们这个数字特别小，怎么给他调大呢？今天咱们来讲一下， 首先我们标注一个尺寸啊，标注一个尺寸，然后文字太小的话，我们可以按键盘的 d， 英文状态下快捷键 d 点击啊，回车 会弹出一个标注样式管理器，那么我们也可以新建和修改或者是替代，咱们这里就点击修改， 咱们看到文字了没有？在这里 文字啊，文字的样式，颜色啊，填充颜色，还有文字的高度，这是重点啊，文字的高度， 我们修改这个文字的高度来试一下，现在是三点五，我们给他改成十啊，稍微大一点，咱们看的比较明显，然后下面有啊，这里看文字位置上居中，咱们改成居中啊， 然后确定关闭，咱们看到这个文字了吗？瞬间变大了啊，无论你这个图中有多少标注，他是一块变的，咱们再来返回啊修改， 还有一个就是符号和箭头啊，那么这个箭头是什么位置呢？咱们修改一下，给他加大就看出来。 建筑标记啊，建筑标记第二个还是建筑标记第三个啊？引线这里咱们也给他改成建筑标记，然后箭头大小，箭头大小同样改成十，咱们看一下，这样看的比较明显啊，确定确定咱们发现了吗？ 他这个建筑标记啊，是这个最两头，这个，这个斜线啊太大了，咱们给他改成小 d， 确定修改， 然后符号和箭头给他改成应该三就差不多了，然后文字一定要记住啊，文字的高度在这里调改成五，然后其他的一些咱们可以自己去点击看一下， 点击确定确定可以了，那么条标注的数字大小方法你学会了吗？关注我学习更多内容，咱们下节课再。

哈喽，大家好，我们今天来接着聊这个引线的设置，这是我去做好的一个引线设置，可以跟之前那个引线去看一下，对比一下这个引线，这是我之前我们改呃 做的一个引线，其实也是用的我这个设置，我们来看一下这个引线设置怎么去，大家可以先去看一下啊， mg， 我看一下 mld， 我们先用一下默认的这个啊，这已经是我设好的，我设好的这个就是我直接设出来以后， 引出来以后就可以有一个默认的字。然后我们先用 mls 看一下这个 原版的我们这位单前他默认的 mld， 我们再看一下， 发现他其实这样的话我们用起来很难受，而且梳完梳，梳完蚊子以后发现这个蚊子这个箭头有的时候会拉不动，扯不动， 这个箭头非常的短，非常之短，而且不是很好用。所以说我们今天来聊一下去怎么去设置的这个 引线的一个设置。我们首先打开用快件 mls 打开这个，我们，呃，我今天讲的就是用这个 默认的，我们去做出我们现在这个这样的一个效果是怎么做的。 我们选新建，我们给一个名称 出我写一个二十，二十的话是我的一个比例基础样式就是我们之前这个，然后继续 我们可以进来以后先看一下这个，我们先从引线结构来开始实线，这个是不用改的， block 就是根据块这个也是不用改的，现行的话都默认的，其实就可以，这要改一个，我们选一个箭头，就选我们之前做好的那个 剪头，剪头三吧，剪头三确定这个大小的话，我，我给大家做一个偷懒的啊，偷懒的就是 这个偷懒的大小，我们给成默认给成一，给成一给一就可以了，给一基本上就够了 啊。这个打断打断大小的话，这个其实不用去怎么去动它影响不大。 然后引线结构，引线结构我们默认的二就可以了，因为就是一二这两段就可以了，不用特别多。然后值得一说的就是说这个角度， 角度的话看一下他是以这种十五度、三十度、四十五度去做的一个捕捉的一个，我们选一个十五度了，等会去看一下 设置机线距离，机线距离是哪呢？机线距离讲的是这一个到这个文字这个折断 到这个文字这个距离，这个距离，我们可以给一个十，我们看一下啊，我们看一下这个默认文字这个地方有没有变化，我们给一个十，我们回车，哎，发现这根线就变长了， 然后指定比例，指定比例，这是一个很讲设置，讲这种设置标注的时候绕不开的一个地方。 我们图纸的话，因为我们大家知道图纸的话肯定是有一个比例的，我们用 a 三的图纸去装一个 户型的话，我们肯定是有最起码六十的一个比例了，所以说有的时候我们哪怕画一些立面的话，也需要有一个比例，这个比例的话就是根据我们图纸的那个缩放的时候，或者说我们布局市口的 一个比例去适应的，我们刚才给了一个二十，所以说我们这个比例也就是给到二十，也就是说我们这个图纸的呃，那个图框缩放比例是二十，或者说我们的适可布局的适可比例是二十， 然后看一下内容，内容就是多行文字，这个不用，不用去改什么，当然也可以去定一些块。呃，块的话有就那个我们有一个叫， 叫什么课来着，那个我其实用的不多，但是经常用别人的。呃，然后有一个默认文字，默认文字这个就是我刚才为什么有一个白字乳胶漆，这个就是默认文字，我刚才编辑了一下这个默认文字，默认文字的编辑 就是打开这三个点，他就弹出来一个让你书写的一个这个给一个默认文字的话，一是我们会有很多，有的时候会用到这个用的 次数最多的。然后二的话就是我们有一个可以直接双击可以直接编辑的，就是说稍微还是要方便一点，我们就是说已经看到了他的位置，最后显现的默认文字，我给一个木饰面， 木饰面 确定，然后直接再点外边就可以了，这个他就已经在这写了一个木饰面了。 然后文字高度，文字高度我们的话 a、 a 四和 a 三的图纸，大家记住一个 就是数字叫二点五，我们二点五，在 a 二和 a 四的图纸啊啊， a 三和 a 四图纸上文字高度到二点五就可以了，二点五。 然后文字对齐的话大家可以选一下，都选一下这个第一行中间，因为左右的话这个现在是左对齐，是第一行中间，他刚才选的是一个默认的是哪一个来着？反正这个东西肯定是第一行中间。呃，以这个第一行中间 干什么？我们是否还有我刚才的话，我这边是有一个文字边框的，要加一个文字边框， 这个 g 线距离肯定是大的，我们给一个一看一下一基本上可以够了。 好了，呃，这个我们去试一下这个我们的引线， 我们去比一下指挥当前关闭，这是我们默认的，这是我们刚才设置那个三十的，然后 m、 l、 d 那个十五度是什么意思呢？大家看到了吗？我关了镇焦以后，他这个十五度是有一个零十五、三十四、十五、 六十，呃，七十五、九十，他一个按十五度的一个角捕捉的这个的话让我们图纸会更整洁。然后后边看大家这个，看这个机械就后边这个他 这个他已经是默认的，这是给了一个十的一个放大比例，然后我们选定位置以后，再点一下鼠标左键 是否覆盖默认文字，如果说这个是你想要的默认文字，是一个木饰面的话，你就选一个否，如果不是的话你就选一个是，我们现在选选压与否， 哎否看一下，哎，这个就出来了，大家可以，我可以去给大家做一个测量啊，用 di 做一个测量，给大家做一个测量，在旁边 我们开启一下正焦车辆，结果更准一些一些，这个给到了，是一个最低到最高大概是六十二左右，我们记住这个数啊，六十二， 然后我们再给这个的话，最低到最高是一个九十六左九十六左右，他们其实是一个二比三的关系，也就是我们那个二点五的一个， 这个是二点五缩放了二十倍，这个是二点五缩放了一个三十倍，这个跟你的字体库是有关系的，但是默认的话他一般缩放了以后，这个字体应该是五十，这个字体应该也是到九十啊。 好了，今天这个 mls 就讲到这了，明天我们讲这个 qdim 啊，很有意思的一个很有意思的一个。什么一个命令。好了，明天见。

一节课带你学会尺寸标注，哎，大家好，哎，我们来学习一下第五十五节课程，这节课我们学习一个尺寸编辑，我们先来看第一个命令， 第一个命令叫文字复位，正面上理解就是把文字的位置给恢复回来，我们把这个尺寸往外移， 如果我们一个个手中去驮的话，然后把它拖回去，然后慢速度慢，现在不一定位置精准， 然后我们就找到文字复位，选择要复位的对象吧，然后点击回测，他就会自动把我们把给换上去，再给文字复制嘛，文字复制的意思就是 是我们把这个文字数字修改一下，如果我们想要知道他原来的尺寸的话，可能就要手动量一下， 然后我们想要它变回原来的数值，直接点击文字复制选动它，然后点击回车就可以了，它会自动爆满，变回它准确的数值。 我们再来看一个修剪颜色，我们选择一个修剪的尺寸线， 这个选择的话就是一个起点，我们选择这边有一个起点，再选择一个终点， 他只保留一个才截下来的部分，然后我们先来看尺寸，取消尺寸，我们这个尺寸是 是一个整体连着的，我们可以通过这个第二个节点进行往外拉等等，然后想要把这一部分删除呢？看吧，这么多，想要把它这个三千六 home 边上的给删除掉，就使用 尺寸再取消掉，如果再按 delete 的话，直接全部会被删除，所以要用取消尺寸标志。那我们再来看连接尺寸， 连接尺寸的话，我们先讲解一下尺寸打断， 齿轮打断的话是先选择一起点，这边左边和右边就变成打 变成两个部分了，这就是尺寸打断，让我们给他移出来一点点， 然后我们再使用和连接尺寸，选择一个如此简单的连接，点击回车，它会自动把我们整个尺寸连接为一个整体，中间空余的部分，它也会给我们自动把尺寸标注上去， 然后再看，再看一个拆分 shop， 我们选择一个区间，我们就选择三千九，我们点击它，然后这个为起点，然后进行拆分， 我下一个点为一千，然后再下一个点为一千， 把我们这个三千九的区间也就这样拆分处了。 那我们再来看合并尺寸，合并和此处和拆分此处是一个相对的，这让我们框选了就刚刚我们拆分的三千九，我们给它合并起来就变成一个整体。 这两天等分区间 ic 这个为例，点击差，我需要等分一个六段， 然后他就会给我们自动等分出来，就跟周断线的等分一样，我们这个是尺寸满分。再来看再给它合并起来 的设标注，选择标数对象，选择一个六吧，这一共和等分区就跟 备用，但是只认为数字岗的标出来乘以六，这个的话，我们标注了 o t 的时候会有显示 o t 标注，我们再来看一下 loti 标注， 打开，我们再来看尺寸等距，我把这一个复制一下， 这个尺寸有点歪了，给大家调整一下吧， 我们想让这些整个尺寸变得 只是有规律整齐一点，那他们之间灯具又不太一样，手装条又太慢。然后我们用一个子点距选择参考，参考尺寸就是我们以第一个为参考，下面的为他的其他尺寸，然后我们点击回车， 然后输入尺寸间距，就是这个线有根，这这个线的这根线间的距离，就是 让他们把狮子整洁美观摸输了一个一千吧，让我两下就给了 一千，这样子很快捷方便哈，免美观一点，别人你总感觉就是很舒服，这样子才能提升我们的专业能力。 再来看一个对齐尺寸，对齐尺寸一个上一个下的，然后这个给他拉过来一点点， 然后我们想要这三个在同一个线上，这个尺寸计时，先选择一个参照的尺寸，再选择其他的两个，等一下他这一根呢？ 我们选择一个尺寸起点，我们选择以 这个的尺寸气垫 刚刚那个是没有变，再来一遍吧 这起点，然后以这个起点为开始标注了，他们就同在同一条线上， 也可以不变，就是每个尺寸线它的位置也不变，我定一个这个就开始这边上面上来了， 然后正谱尺寸，正谱尺寸就是跟我们直接点击最边上这一条线一样，直接用鼠标点就可以了。 it 指引中间 这么尺寸的话，我们直接用鼠标点就可以了，然后尺寸旋转的话，就翻转的话，就是我们在标注的时候，有时候这样子标注的话， 就是也舌杖的标注太占位置是吧？然后我们想要给他这个这文字放到这边来，然后给他转一下， 这是我们想要他这个文字转一下，这样子，这样子的话就顺眼多了， 如果我们这样子分解太慢了，然后我们就采用一个尺寸翻转，这个还是一个天秤的标注， 然后使用这边尺寸翻转，他就会把这个文字文字翻转过来，尺寸的样子用标注也翻转。 再来看一个切换角标，切换角标的话是针对一个角度的，我们选择它，选择它 这角度就标注出来了，然后切换角标，选动它，就这个是那个距离 又是胡长的，然后角标它就会自动不断的切换尺寸转换的话是针对一个 c、 a、 d 的尺寸转化成天秤的尺寸，我使用天秤的 c、 d 尺寸先画一个 c、 d 尺寸的话，我们不能进行一个填补尺寸的命令， 然后也不能就是等分等等也不行，他不是我们的天灯尺寸，就 这是要一个转换，手动弹回特，他启示我们不能被转换，那我们就直接分解，然后再进行转换，所以他显示我们不显了， 他显示转换不了，那，那我们就从这边使用一个特性来画直接使用，这时候他就会显示已经找到了， 早上不得了吗？ 嗯，我们再来看一下转换， 我发现了就是我们的线芯转换，它转换不成 c、 e、 d 的转换不了天正的尺寸标注只有一个对齐 它才可以转换成我们天正的尺寸，标注好就可以，这个点需要注意一下。 来看一个纯字条，只能字条是什么意思呢？我给大家演示一下。 good， 太大了，删除。 好啊， 我们可以看到这像 竖竖指的位置都不在这个线上了，然后这个尺寸这条的意思就当这个有人下，那可以跟上条 连数值只充个项吧，然后这些数字就会跑到上面去统一跑，就是你有钱跑在下面，有钱在上面，对不起的做自己统一调整 再调也是一样的。再一个按钮按住针上 给默认，默认上就是我们在画真相定标注的时候， 我现在的图层采用的是一个 pk 头的图层， 因为他这个他的尺寸，然后我当前的图层是零后， what？ 当时他也是用零后图层买的这个标注 调颜色啊等等就更换零号，真的当前图层嘛，至零号图层一起变 好图层后进行一个调整，他也会跟着变调， 这就是一个方形图层。修点最后一个啥呢？检查可以帮助我们 贝凯这个数字有没有被修改，有的有正不正确他会在几家给我们用口红圈，红色公框框上不能表示出来但正确的数字，这样子方便。我们画图的时候有些数字被修改了，或者是不小心搞错了 等等。哇，这个结束关于 go for go， no。

井编号命令用于检查井的自动编号，点击井编号，弹出页面，首先选择起端井编号，可任意输入，然后点击中指井，即可完成检查的自动编号。此命令会把所有相连的井编号如图所示。

之前啊，姜老师说过，如果是我们电脑上没有安装这个天证的话，那我们要用 cad 啊，去标注这个 x y 坐标的话，我们只能借助到这个 z b、 b z 工具啊。 那现在我们电脑上如果是已经安装了这个天震软件，那我们就不需要这么操作了，我们可以直接在命令行输入 z b b z 空格 就可以直接使用啊。当然我们第一次使用，我们还是点这个设置啊，进入设置界面，把这个参数调整一下，那现在我们可以看到啊，这个界面跟我们的 z、 b、 b z 工具的界面有所不同啊，但是它的使用方法是一样的， 他还是调三个参数，第一个我们的坐标系，第二个我们文字高度，第三个我们的比例，但是他调整的方式有所不同，这里我们讲一下，第一个我们的坐标系呢啊，还是 是一样的，默认是选择世界坐标啊，当然根据我们的具体情况，我们可以去选择其他的这个坐标。第二个我们的文字高度啊，我们怎么去调？比如说现在我们点确定我直接呢，对吧？我先随便找一个点，我们先标注看一下，哎，这个文字高度不合适啊，对吧？太大了， 那我们可以把它调小一点。怎么调呢？ z b b z 空格、 s 字体高度我们调小，比如说我调成这个二啊，然后点确定， 他说变小了，对不对？文字高度变小了，然后我们鼠标左键再点一下，你看到没有，他是不是也变小了？但是如果你觉得还不合适，你可以继续调啊， 在这里的话，我们的这个字高可以通过直接修改他的文字高度来达到。那么还有一种方式就是，哎，通过我们左下角的这个比例，因为天正啊， 它可以通过这个比例来控制它的一个文字大小。如果是我觉得我们的文字大了，我想把它调小的话，注意，那我的比例是应该变大还是变小了？应该变大啊？ 它这里比例是一比一千，那我把它调成一比两百，是不是这个比例变大了，对不对？所以我们再去标注的话啊，看到没有，它的文字高度是不是比之前明显的变小了呢？对不对？ 所以通过这两种方式啊，都可以去控制我们的这个 z b b z 的一个文字高度。好，那么还有一个啊，就是我们的比例 z b b z， 空格 s， 那我们的比例怎么调整呢？这里没有比例给我们设置啊，所以我们怎么样？哎，在左侧这里有个绘图单位跟标注单位，标注单位他都是免费单位，这个不用管啊， 而且他这里其实就两个选项，如果说你想要小数点往左边移三位，那么我们的这个绘图单位我们的切换到毫米。 好，现在我们再点确定，你看我们在同样的点，我们去标注看到没有，他的小数点是不是就往左边挪了三位呢？反过来讲，如果我想把这个坐标小数点往后面移三位呢，对吧？ z b b z， 空格 s， 我就把这个绘图单位调成米为单位，然后我再点确定，我们再拾取这个点，我们来标注，看到没有，那么它的小数点是不是就往后面移了三位呢？好了，这就是我们天正的一个 z b b z 啊，它的一个基本的使用方法和调整。
