cd 中如何将呃这个填充好的这个填充图案实现标注尺寸啊？我现在将这个客房的地面填充了一个六百乘六百的一个地砖，用的是填充填充的啊，用户第一双向六百， 然后这个时候我现在去标注尺寸的时候，发现这个填充图案根本就无法捕捉啊，那我怎么样去实现将这个地面的填充可以捕捉上并且标注尺寸呢？好，输入快捷键 oso 空格，然后将这个直笔改成零空格啊，将这个直笔改成零。 oso 空格啊，把这个数值改成零空格。这个时候再去输入 dl i， 然后我们可以标记这个上面的一个尺寸这个端点啊， 这样就可以标注我们的地面的尺寸是多大了，这样我们在画图的时候是不是比较方便啊？那如果我们想要关闭这个填充捕捉，那我们在画上面的这些地方的时候，给尺寸的时候很容易捕捉到其他的点上面去，这样就导致我们画图比较麻烦，所以我们可以关闭同样的方法， oso 空格，将这个数值给改成七，空格改成六也可以，那这个时候我们再去做标 的时候就不会受到这个填充物的影响，这样我们只可以去标注这些线啊，这样就比较方便的很多，你学会了吗？点赞关注我，学习更多设计干货。

cad 中的高级操作，一键开启或者关闭填充捕捉。我们在绘制地面铺装图时，一般会使用填充来绘制地砖，但是当我们填充完想要标注地砖规格的时候， 你会发现他无法捕捉到这个填充线，这个时候我们就需要输入 op 命令，打开选项设置，然后切换到绘图选项卡，将这个忽略图案填充对象给取消勾选，然后点击确定，这个时候我们才能正常去捕捉到这个填充。 当我们把标注啊标完以后，还需要再打开这个 o p 设置，将这个选项啊给它复原，再点击确定，这样就非常影响我们的绘图效率了。而现在有了我的定制环境以后，只需要输入一个 h g 这个命令，它就可以快速打开这个填充捕捉，出现这个对话框以后， 直接按空格就可以关闭，然后你现在啊就可以直接用标注命令快速去标注这个填充了。当我们把标注全部标好以后，再输入一个 hg， 他就可以快速关闭这个填充补助。那现在啊有了定制环境，操作就是这么简单。

好，欢迎大家呢关注学娱乐 cd 视频的这个学习，那么我们今天来看一下，我们解决一个问题，那么我们当绘制图像的时候呢， 那么我们会比如说我们比着这边界大小绘制的时候呢，我们会有这样一个捕捉，那么当我们在内部绘制的时候，我们会发现这时候捕捉失效了，什么原因呢？ 这时候呢，我们选中对象以后呢，他是一个填充的对象，那么我们如何捕捉填充对象呢？我们打开 op 把这边挪一挪啊，那么在这里边呢，我们看到绘图这个界面里边的有一个忽略填充对象，就是因为他的原因呢，造成了我们没有办法使用捕捉，那么我们看一下，当勾选的时候，我们是没有办法开启捕捉的，那么我 我们再打开 op 选项，在绘图里边呢，我们把这个去掉，应用确定，然后我们在绘制的时候步骤就可以使用了。

每天来学习一个 cad 绘图小技巧，有网友说 cad 里面的填充图形不能捕捉到点，比如输入快捷命令艾路空格， 然后在这个端点到这个端点画条直线，把实时光标移到上面，他不能捕捉到这个点跟这个点，要如何去设置他？遇到这种情况，我们输入快捷命令 op 空格，打开选项，点击绘图， 这里有个捕捉设置选项，下面这里有个忽略图案填充对象，前面有个勾，把它取消掉，点击应用，点击确定，然后再重复输入直线的快捷命令 l 空格， 这个时候把关背移到上面，它自动捕捉到这个端点，这样的一个设置方法你学会了吗？如果你在学习 cad 的过程中有 遇到问题，可以在评论区给我留言哦！

h 空格，打开图案填充对话框，让利，选择一个样式， 选择这个确定添加失去点，逐渐单击空白处，逐渐单击 空格点预览太密集了，空格返回比例调成十五，预览空格确定 双击还可以修改我们的样例， 你学会了吗？学会了双击加关注，谢谢。

在末日情况下，填充图案上的点是不可以被捕捉，如果咱们需要捕捉他，首先空白地方点一下右键，然后选项，再点一下绘图标签，不要勾选忽略填充，再点确定，那这个时候这些点就是可以被捕捉的。

新版本的天正软件中增加了大量弱电部分设计功能。首先我们绘制桥架，桥架中新增的弱电及消防桥架系统样式，绘制过程中可进行巨强的准确定位，输入标高也可显示出三枚桥架样式。软件支持弧形桥架的绘制。 布置弱电设备，大部分的弱电设备可使用延墙或任意布置完成。 我们主要说一下连线，在导线设置中，我们可以发现软件增加了大量的弱电导线系统样式及类型，消防线缆样式及类型。在连接过程中，我们可选择默认连接 接点进行连接，也可选择自由连线，通过键盘输入 f 可实现任意位置点的自由连线 直接连接到桥架。使用过滤选择功能， 结合 cd 的操作和对布置好的设备进行镜像。 使用房间复制功能，把绘制好的一个房间内的设备复制到其他房间内， 可实现圆形复制、镜像复制等多种操作。 针对弱电设计的特点，在弱电系统中，软件提供烟感、温感的自动布置， 选择烟杆或温感直接框选图中房间面积，可根据房间的范围自动布置设备，同时显示感应范围， 依次框选不同房间或整体框选在这个范围，我们布置阴感 多余的设备可进行删除。 自动布置完成后，当总共审图时，打开烟感温养功能即可看到防护范围。 对于没有防不住的范围，可通过任意布置手工添加相应设备即完成。线来连接， 香蕉线懒自动打断。对于没有选择文字线型的普通线型，可使用沿线文字功能插入，沿线文字插入同时自动完成断线。 软件独立提供消防系统模块功能，可单独统计出消防图块，框选平面图， 自动统计出消防设备数量。同时软件提供消防图集，可直接将图集插到图面中。使用天证绘制消防系统图， 选择带线数、带线间距、楼层及线长的设置，绘制出消防干线。依次插入设备图块，选择不同的消防设备， 也可沿线插入所有消防设备，支持 cd 复制粘贴， 同时使用设备连接功能，可框选消防干线及设备，自动完成连接。 绘制基本样式的有线电视系统图，可通过 cd 修改及软件提供的图库进行系统图的手工绘制。弱电平面设备可使用 设备统计功能进行材料统计， 深层详细材料表。

今天呢重点我们先跟大家来讲一下填充时候出现的一个问题吧。啊，比如说我们在填充这个地板呢，还有天花的这些铝扣板的时候，多数情况下呢，都会用到一个呃，这个 用户定义里面的啊，这样一个呃填充图案对不对？来我们直接现在把这个地方来填充一下，那么我去用户定义一下，给他一个建居为十的 双向的一个填充图案啊，那么他最终填出来的呢，就是一个这样的东西啊，我们稍微改一个颜色啊，让我们能看的稍微清楚一点， 好吧。啊，这个时候呢，如果说我们同学要在这个从中去捕捉一个捕这个一个点的话，可能你就不是很好捕捉了，比如说我来 给他画一个直线 l， 我去捕捉他们这个端点其实很难捕捉，那么大部分同学是怎么样的呢？尽量把这个界面放到最大，然后大概点到这个中间，殊不知呢，你这么去操作，虽然说视觉上面看起来啊是已经很准了，对吧？但是确确实实啊，他并没有 完完全全跟这个点重合，那么这个时候我可以怎么办呢？来这个时候大家看到啊，打开 opop 里面呢，在这个呃绘图里面左下角部分有一个忽略图案填充对象 啊，我把这个勾呢给他取消掉，那么我们再应用一下，再去通过 l 再看一下，哎，大家发现没有，这个时候他就自动能够捕捉这些相交的端点了，看到了吧？ 啊，所以如果说下次下一次啊，你要在这上面去画东西的话，我们可以把这个东西来点开，好吧，他就不会出现捕捉不到点的这个情况了，记得点赞哦。

就在昨天晚上啊，有位学员问姜老师啊，说他这个 c a d 图纸里面有一个长方形啊，怎么去捕捉他的终点呢？那当时我就在想啊， c a d 里面他不是有一个捕捉几何中心点吗？那我们可以直接找到呀。 但是呢，后面我看了他的图纸之后啊，我就发现事情没那么简单啊，为什么呢？因为他这一个啊，对象不是线条， 它是一个图案填充对象。那么大家知道啊，如果是 c a d 图案填充的话，那么它是没有办法直接去拾取到任何的点的， 对吧？因为他没有这个边界线，所以无论你怎么去捕捉啊，你都找不到任何的点，那他也想了办法哎，说，老师我能不能够哎，这个 l 空格沿着这个图案填充画这个边界线呗，然后再去找，可不可以这样子的话， 这个误差太大了，对吧？那怎么样才能够快速的精准的找到我们这个图案填充的中心点呢？非常简单啊，我们直接鼠标左键选中这个图案填充对象，然后右击鼠标 点击生成边界，这样的话，就可以让我们的图案填充生成边界线。生成边界线之后，那我们就可以直接找到他的中心点了呀，怎么找啊？很简单啊，比如说我们输入一个 l 空格，然后呢，只要把光标放到这一个边界线上，看到没有，他是不是就直接找到这个中心点了呢？ 但是注意啊，有的时候我们生成这个边界线，他有可能不是一个整体的对象，他有可能是什么呢？是一个啊，分散的线条。那这个时候我们还需要怎么样用 j 空格 把它合并成多段线，然后啊我们再去拾取它的几何中心点就可以了。当然如果有的时候我们没有办法直接去拾取到了这个几何中心点的话，我们也可以怎么样按住 shift 键加鼠标右键 点击我们的几何中心，然后呢再把光标放在我们的这个边界线上，那这样的话他同样的啊可以拾取到。好了，那么关于如何用 cad 快速拾取图案填充中心点的操作方法就讲到这里，关注姜老师，带你了解更多 cad 操作技巧。

cad 填充图案无法捕捉标尺怎么办？图中是一个填充好地铺图，接下来我们给地铺图标注尺寸， 输入快捷键例，标注一下看看，发现无法准确捕捉。遇到这种情况，我们通常是直接简单粗暴的炸开图形，但如果不想那么做，我们可以输入快捷键 op， 在弹出的状态栏中点击绘图，取消忽略图案，填充对象点确定。我们再次标注一下看看，发现已经可以准确捕捉并标注了。很简单的一个操作设置，有用的话就收藏一下吧。

好，我们来看一下这节课，我们来学习一下 cd 里面捕捉不到填充对象的填充图案的点怎么办？那比如说我现在要把我的这个浴霸哎集成浴霸 放到这个集成吊顶里面，我的集成吊顶是三百乘三百的两块铝扣板呢，就是三百乘以六百的编长，跟我这个浴霸的这个五合一浴霸的一个 尺寸是一样大小的，我想让他跟这两个铝合板刚好扣在里面，那我是不是要捕捉这一点？ 端点对端点，或者说终点对终点去捕捉，对吧？好，我们现在执行 m 命令，选择过对象了。好，我们捕捉某一个端点啊，捕捉这个端点吧？没有，我们没有捕捉不到端点，对吧？ 短点是正方形的标识符，对吧？明显刚才我们捕捉的不是短点。好，那么我们现在重新来捕捉 m 空格，选择对象。好，捕捉端点。好，我们现在来看 这填充对象里面能捕捉到短点吗？不可以。好，那问题是为什么？怎么解决这个问题？我们在选项面板 op 风格，打开选项面板，里面有一个绘图 紫菜单，下面有一个忽略图案填充对象，那我们是勾选的状态，就是说要忽略他，对吧？我们取消勾选，不忽略填充图案的对象。 好，这个时候我们 m 再来执行一次，试试。好，端点对，端点往里放， 是不是不放进去了？

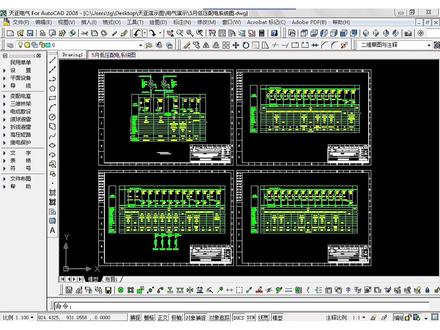

天正电气设计软件工业设计部分中的提取亲测功能，该功能位于电缆辐射模块内，可自动读取 cd 系统图中的电缆信息内容，便于对线缆内容的编辑统计。较艳并最终生成电缆亲测。该功能生成的电缆亲测也是天正电缆辐射功能的数据来源之一， 下面我们进行功能演示。图中系统图为用户使用 cd 单线绘制的低压配电系统图，我们对系统图内的电感信息进行内容提取。首先新建一个工程， 根据系统图的表格样式做提取设置，在这个表格中，电缆编号在第五行，电缆型号在第六行，电缆规格在第七行，按照对应关系设定好每一项内容所在的表 行数，在这里软件也支持对控制电缆的提取。如果系统图中存在控制电缆，我们也可以把控制电缆锁在行，在表格中进行设置。如果我们的表格中存在某些特殊符号文字，可在分隔符内设置特殊符号。 设置完成后，我们进行亲测的提取。在亲测提取界面点击提取，按照我们设定的表格所在行的起点框选到终点，我们可以看到我们需要提取的内容，在图中显示红色 右键，确定后，该系统图的电缆信息提取到亲测当中，我们继续提取电缆， 只需简单的框选，就可把电缆的信息准确快速的进行整合，并最终生成电缆亲测可同时框选 多个图纸，我们依次对图中的系统图进行电缆信息提取。 软件对 cd 的表格样式没有强硬性的限制，只要表格绘制的工整，我们便可以把信息准确的提取出来。我们提取出的电缆信息内容在图中显示红色， 确定之后，我们可以看到上百条电缆信息准确的进行了提取。在这里我们可以按电缆编号的排序， 或者按线缆规格进行排序，软件提供多种排序方式。软件提供查找功能，可进行模糊查找，也可输入具体的查找类别进行内容的查询。 我们输入要查找的内容文字，软件自动找到具备该文字内容的电缆。 对于我们快速提取出的电缆信息，可以直接导出到一个赛奥电缆亲测中，我们选择任意的一个一个赛奥表格，点击导出， 可以看到所有的电缆信息都进行了导出。在这里我们也可以对电缆亲测的表格样式进行设置，选择亲测设置，我们打开一个之前设置好的一号表格， 该表格的电缆编号在 c 这一行，型号规格在 d 这一行，根据各设计院的实际情况设置自己使用的电缆 表格样式。下面我们将提取的数据导入到我们设置好的一个小表格中， 直接将电缆信息导入到我们设置好的电缆清澈中，该电缆清澈通过我们的电缆辐射功能，还可对平面图中的电缆完成自动辐射及长度统计。 以上就是天正软件提供的提取亲测功能，可提取任意 cd 绘制的高低压系统图中的电缆数据，自动生成电缆亲测。

输入 h 之后空格，这里有一些设置项，预定义就是填充图案的用户定义是填充具体尺寸图案的，我们先学预定义点这三个小点，选择想要的图案， 确定图案的颜色，可以选择一个喜欢的颜色，在这里选择颜色，有更多的颜色选择，选择一个颜色，这里填充无填充，就是图案底下要不要填充一些色块。无 点拾取，点前面的加号拾取这个区域，在这个区域内点一下，然后空格 预览，觉得稠密度合适吗？如果想稀一点的话，图案比例改大一点五，再预览觉得太稀了，想密 一点。二预览，可以来回这样调整它的比例值。如果图案想转个角度，在这里我们可以设置想要的角度，四十五度预览， 九十度预览，如果觉得没有问题了，点这个确定键就完成填充了。下面我们学习 h 填充的用户定义，这个是用来填充具体尺寸图案的词曲点 是去内部空格角度，这里间距，这里调成想要的横线，一二零就是横线之间的间距是一二零毫米，是 具体尺寸的，可不是比例了啊。颜色选成想要的颜色， you like， 再看他是从哪里开始平铺的，这里有半截的啊，这里呢也有半截的空格，我们这里指定原点，就是设置从哪里开始起铺，点指定原点，单击从这个角落里开始起铺， 预览看觉得没有问题了，确定 h 填充，如果我想填充 三百六百的防滑砖，这个时候也是用户定义，选择想要的灰色，确定，首先六百拾取点，点一点空格，预览 设置从哪里起铺第一块砖，确定这就是六百，再一次 h 填充， 再改成三百，拾取点拾取内部角度改成九十度，设置从哪里起铺，确定这就是三百、六百的砖。
