英威腾变频器参数设置的详细步骤

今天我们讲一下英威腾便秘器的调试和自学习，这款便秘器的调试还是相对于简单的，只需要在面板里面设置即可。首先我们打开菜单，然后系统配置，输入密码， 然后确定点击参数设置。首先我们输入最大频率，按照点击名牌是一百八， 然后额定功率不用设置，额定频率是一百八，额定电压三百八，额定电流呃功率的两倍多一点点，这里输入十六， 然后几对数，名牌上面有几数，几数，我们这个名牌是六，那么这个几对数就是三，也就是一对的意思。然后饭店是根据店面积名牌三百五，然后参数辨识一下， 参数辨识大概十秒钟的样子，我们等待它辨识完成， 完成我们下一步敬业不用申请，返回一键参数自动配置一下， 完成之后我们点击调试模式，主机给他点动一下，那我们去看一下电动机的运转方向与主机接头上面的方向是不是很正，是的话就确定。然后再看 风机，风机是往上吹的，没有问题。我们再返回到主机参数里面，输入一下密码，上线频率一百八，下线频率我们设置一半九十就可以用，在频率里设置九十。

参数，需要将参数 p 零七点零一功能参数拷贝设置为一，一为本机功能。参数上传键盘，按 d、 a、 t、 a 键确认后显示 u、 p， 等待参数上传到键盘里，等显示 p 零七点零一后即上传完毕。 将键盘拆卸后连接到你需要下载参数的变频器上，然后设置参数 p 零七点零一功能参数拷贝 设置为二的话，下载的参数包含电机参数 p 零二点零零到 p 零二点二三。 设置为三的话，下载的参数里不包含电机参数设为四的话，下载的参数只包含电机参数 p 零二点零零到 p 零二点二三。 我们这里设置为二，按 d、 a、 t、 a 键确认后显示 d、 n、 i， 等待所有参数包括电机参数下载到变频器里，显示 p 零七点零一后即下载完毕。 注意，下载参数后会将原来的参数所覆盖，请谨慎使用该功能。

变频器的品牌不同，他的参数设置也不同，是这样吗？大家好，我是从业三十年的七零后电工，经常有粉丝留言说变频器品牌不同，他们设置参数也不相同。是的，没错， 不同变频器品牌的说明书都是不太一样的。虽然参数设置不一样，但是他们参数所对应的指令和功能大多数还是一样的。 有个歌手周杰伦，他不光歌唱的好听，他弹钢琴、弹吉他也弹的非常好，这和他非常精通阅历有很大的关系。 同样的，我们调变频器一定要搞清楚它中间的电器原理，我们就拿两种国产的变频器来对比，讲 下他的多功能输入段子。昨天我们用的是联创高科，今天我们用的是因为腾的 ch f e 百 a 变频器。首先我们要把这台变频器恢复到出厂设置， f 零零幺七设置为一。 第二个参数呢？我因为我们需要端子控制，就要把运行命令通道调到端子控制，因为藤的端子用的是 s 一到 s 七，今天我们用 cum 和 s 一接两档旋钮， s 一端子默认的是正转，我们扭动旋钮，变频器是顺时针旋转，我们在不调线头的情况下，还是用这两档旋钮。用 se 和 com， 怎样实现他反转呢？ 那就是调整这个 p 五点零幺参数设置为二反转，我们扭动旋钮看电梯的方向，现在是逆时针方向实现了反转。第三个参数或者指令就是频率递减。昨天我们用连创高科也试过 同样设置 ss 一 p 五零幺设置为设置为十一频率递减指令。按确认键， 我们扭动旋钮看一下频率开始递减，想学好变频器，只看收获的视频是远远不够的，我们一定要多在变频器上进行实际的操作。 s 一到 s 七端， 每一个段子都可以实现三十多种的参数设置或者指令，有兴趣的朋友可以尝试一下。 关于通用低压变频器方面有什么问题可以在评论区留言，我在古都洛阳，欢迎洛阳的朋友到店学习， 谢谢收看，欢迎点赞收藏！视频的结尾是今天关于多功能书端子的相应的参数设置。

第一步，接好电机，接通电源。第二步，恢复出厂设置，将 p 零零点幺八设为一。 第三步，设置 p 零二点零零电机类型，零为翼部电机，一为同步电机。 第四步，如果是翼步电机，则按照电机铭牌设置 p 零二点零一到 p 零二点零五这五个电机参数， p 零二点零一为电机额定功率， p 零二点零二为电机额定频率， p 零二点零三为电机额定转数， p 零二点零四为电机额定电压， p 零二点 零五为电机额定电流。如果是同步电机，则按照电机铭牌设置 p 零二点幺五到 p 零二点幺九这五个电机参数， p 零二点幺五为电机额定功率， p 零二点幺六为电机而定频率， p 零二点幺七为电机及对数， p 零二点幺八为电机而定电压， p 零二点幺九为电机耳钉电流。 第五步，按 j、 o、 g 键点动运行，判断电机运行方向 是否正确，如果方向错误，断电后将任意两根电机线调换后再上电，设置 p 零零点幺五电机参数，自学习， 按软件后开始自学习，自学习完毕后自动停机。 第六步，设置 p 零零点零一运行指令通道，零为键盘运行指令通道， 一为端子运行指令通道，二为通讯运行指令通道。 第七步，设置运行频率，运行频率出场默认为键盘数字 设定，继续用上下键或者面板旋钮调节频率。第八步，设置 p 零零点零零速度控制模式，零为无 pg 适量控制模式，零 一为无 pg 使量控制模式，一，二为空间电压使量控制模式。 第九步，按照实际需求来设置 p 零一组启停控制参数。最后一步，我们启停一下电机。由于我们将 p 零零点零一运行指令通道设置为零键盘启停， 所以按绿色软件点击启 到这里，常规调试步骤结束。

客户拿了台英威腾变频器，要求今天调好调恒压供水安排上，调完就准备放假过年 一次。接上电源线， stuvw， 电机线，还有端子线，还有三根远程压力表现设置一下参数， p 零零一调成一，命令原端子 p 零零六调成七， p i d 控制 p 零零九点零零调成零。 p i d 给零元。 p 零零九点零一调成四十对应四公斤。零零九点零二调成反馈员选择一， a 二， p 二，四点零零调成一，休眠有效。 p 二，四点零幺。压力感反馈员 a 二一， p 二，四点零二调成一，二，四点零四四十对应 四公斤压。一二四点零六调成一。 t 二四点零八调成二，是对应两公斤压。现在把两档旋钮打到右边，启动变频器，压力向到四公斤，我们看到频率开始下降到零，再收七十年， 我们当压力低到两公斤时候，变频器开始运行，频率上升。可以了，因为腾变频器和压供水测速设置完毕。 谢谢收看，欢迎点赞收藏和助攻，一起学习变频器，学好变频器，工资翻一翻！

大家好，因为腾变频器的面板上面有一个 jo 机键，是点动键，我们可以利用这个键来进行点动测试，他默认点动频率为五赫兹，那怎么修改了？ 按到 p 八组那进行 p 八点零六， 我们如果把它改成五十赫兹，这样我再点头测试一下， 内位达到五十，松手就停掉。

国产变频器的第二品牌英威腾变频器，恒压供水参数设置一，接线完整视频主回路一样， st uvw 启动信号是由 se 和 com 原车压力表，同样是正式服 air 以及 gnd 这款变频器他不走寻常路啊，你找不到他的休眠频率以苏醒频率， 这里面有一个是运行频率下限，他是根据这个来判断休眠与苏醒的， 这是我们根据参数表进行调试。首先进行参数的恢复，出厂设置 p 零零幺八，设置为一， p 零零点一，运行通道 选择一，端子控制 p 零零六，选择 a， 频率指令选择 p i d。 七，第三个参数我们重点看一下 p 零幺点幺九运行频率，第一，频率下线选择二，休眠待机。 第五是 pid 参数组， p 零九点零零， pid 选择键盘给定， p 零九点零一， p i d 给定，就是我们设定的压力百分之五十对应五公斤 p 零九点零二， p i d 反馈源，我们选择 ai， 二通道选择一 下来这个参数 p 零零点零五，运行频率下限，这个我们必须要设置，否则他不会修， 他不会休眠，我们设置为二十赫兹，现在变频器启动，并且压力已经超过五公斤，频率开始直线下降，当他低于二十赫兹的时候进入休眠，直接休眠，这时候我们把压力回到零， 经过延时六秒，变频器直接运行苏醒。还有电机参数 p 零二点零零到 p 零二点零五可以设置一下，更多变频使用选型可以评论区留言。

今天给大家介绍一下两台变频器如何实现同步运行，这个同步运行的话是比较开放式的一种同步运行。首先我们来把变频器参数恢复出厂设置， p 零零点幺八 调成一，好恢复出厂设置，我们两台都恢复出厂设置， p 零零点幺八 加为一。 ok， 现在两台变频器都是恢复了出厂设置。然后我们来看一下接线，这是三项两线三百八的小机器的，是可以这么用，这是三线三百八的。然后这是主电源 这边的话就接了两条控制线。首先讲一讲大机器，我们把这台大的设为主机，让这台小的作为从机，让从机跟随主机同步运行。 我们的接线是从主机这边的 aoe 和 gnd 接到 loe， 接到了从机的 air 菌滴跟主机的菌滴跟从机的菌滴是接在一起的，然后这就形成了一个 主机的输出频率，会通过这两条线传递给从机的。呃运行的频率，然后我们现在来设设置一下相应相对应的参数。呃，首先我们这边 主机的话是不怎么需要设置参数的，因为出厂设置的话 a o e 就是运行频率， a o e 的参数就是运行频率，所以我们这边就不需要去设置相应的参数。我们可以看一下 p p 零六零幺四， 我们可以看到 p 零六零幺四 aoe 输出选择他默认的话是零是运行频率，就是说 aoe 他默认输出的话就是运行频率。然后我们这边要设置一下以频率给定的话要设置成 air 给电 aii， 给电的话我们把 p 零组的 p 零零点零六，零六是面板给电，零七是这个 ai 给电，那我们选择 bp 频率，零零六是 a 频率，零七是 b 频率，那我们把频率选择 p 零零，点零九调成一，这就是选择的 b 频率。然后我们现在这边的设定频率，就是因为他现在还没运行起来，运行频率输出是没有的，所以他这边是零， 那我们现在把它先把重机运行起来，然后再运行主机，好，他们已经同步运行起来了，频率频率是一样的， 已到达，那我们把现在把频率慢慢的往下降，从机的频率也在同步的往下降，我们我一直在往下降，从机也同时再往下降，那我们这样停下来好，往上加，他也是会同步的往下加， 这就是一个比较粗糙的一个同步控制，两台变频器组成同步控制，最后再看下同步控制的启停效果，说的不对的地方欢迎指正，谢谢大家的点赞和关注！

大家好，这个视频是教导如何设置变频器启停命令与启停命令切换的参数，我们可以通过设置参数 p 零零点零一运行指令通道来修改启停方式。设置零为键盘运行指定通道， 此时面板第三个灯勾口云梦为长面状态。 p 零零点零一设为一为段子运行指令通道，此时面板 logo 为梦为闪烁状态。 p 零零点零一设置为二为通讯运行指令通道，此时面板 logo bmo 为常亮状态。如果 p 零零点零一设置为 为二通讯运行指令通道的话，需要确定 p 一零零点零二通讯运行指令通道选择 p 一零零点零二设置为零为 mode。 boss 通讯通道设计一为 boss 通讯通道， can open 通讯通道， d y is next 通讯通道设置为二为以太晚通讯通道设置三为 is a cat 通讯通道。破费 net 通讯通道设置四为可变成扩散卡通讯通道， 设置五为无线通讯卡通道。注意，设置一到五为扩展功能，需要安装相应的扩展卡才能使用。接下来介绍如何 设置启停命令通道的切换。我们可以先设置 p 零零点零一运行制定通道为一种启动迷你，然后通过设置 s 端子功能选择来进行切换到另一种启停命令。 这里我们以键盘启停和端直启停之间的切换为例，设置 p 零零点零一运行指定通道，零为键盘运行指定通道。 切换的信号需要先入 s 端至这里已接到 s 四和 com 为定设置参数 p 零五点零四 s 端子功能选择为三十七 命令切换到端子，当 s 四和 com 为断开状态时，启动方式为键盘启停，当 s 四和 com 为接通状态时，就可以切换到端子启停 重力。如果将 s 端，则功能选择设置为 s 八，并另切换到通讯， 就可以进行端至启停和通讯启停之间的切换。启停命令之间的切换可以根据现场需求来临火设置。

英威腾变频器怎么做多段速？现在看一下说明书。英威腾变频器做多段速，利用变频器本身做多段速，控制 在说明书的三十一页，首先要定义它的频率，选择 p 零零点零六，咱们让 a 频率为多段数， 让刚才那个 p 零零点零零六，选择六多段速运行设定， 然后再到四十七页，四十七页是定义端子，在变频器上 有这个端子，咱们能看到 s 一、 s 二， s 三、 s 四，定义他端子的功能， 我定义，哎，比如说我定义 s e 端子为十六，定 e， s e 端子为十六，就是设置 p 五点零一，等于十六。多段儿数端子一 定义 s 二段子， p 零五点零二为多段数，段子二就是十七，就是咱们依次把多段数段子、四个多段数段子定义为 s 一、 s 二、 s 三、 s 四、 s 五、 s 六，就是依次定义。然后再到说明书的六十九页，可以看到端子每一个端子闭合和断开的时候对应的段数。 比如说我四个段子，四个段子全都是断开的情况，对应的是段数零，第一个段子闭合，其他三个断开，对应的是段数一，然后根据对应的段数 来设置每一段速的频率， p 十点零二，多段速零 对应它的频率，这是百分比的， 比如说五十赫兹的，咱们就是这边是百分之百就可以，而是五赫兹的，那就是百分之五十多段速二，多段速一， 我现在设置一下， 先设置他的 p 零点零六，这个是 p 零点零六， 设置为 设置为六， p 零点零六 六位六是多段速运行设定，然后再定义定义他的端子， 我定义 s e 端子为多段数一 顶一端子五点零二， 是我把它定义为十六，他是一号段子， 然后依次定义就可以了。然后我那几个都没接，我就模拟一下，我模拟四个都断开的情况， 我到 p 十点零二调多段速一的频率， p 十点零二， 咱们把它百分之八十五八四十赫兹， 五八四十赫兹，现在频率直接显示到四十， 因为我下边都没有通电，所以等于说我这几个段子啊，全都是断开的状态，断开的状态就是对应多段数零，多段数 p 十点零二，后边百分比我是百分之八十，所以就是四十赫兹。然后依次的话，咱们可以定义多少数零一，一直有十六段，零到十五十六段， 因为它变频器多段速可以用来 控制，比如说有一个触点，或者是什么移动小车啊、传送带啊，或者是温度压力了，到温度了，到压力了，到位置了， 然后再给另一个信号，比如说我把 s 二或者 s 一接通了，变成另一段速，另一段速的时候这个频率就会感， 用变频器本身做多段锁，这个也很实用了。

大家好，这期视频给大家带来我们优惠，腾变频器的一个多功能键的设置，首先需要点到我们的参数拼零，七点零二里面， 在这里面的数字里面，我们的多功能键零是没有任何作用的， 一视为我们的一个点灯模式，二做成了我们的一个显示键，也相当一个优惠键和为显示键，就是显示我们的电流电压和专属的这一块。 然后微三就是我们的一个正反抓的切换了。好，当我们确定好我们需要进行他是正 转，反转还是显示还是点动，确定好以后，我们点击我们的确认键啊，这样我们的多功能键参数则设置好了。

大家好，这个视频是教导心机如何进行常规调试。 第一步，接好电机，接通电源。第二步，恢复出厂设置，将 p 零零点幺八设为一。 第三步，设置 p 零二点零零电机类型，零为一部电机，一为同步电机。 第四步，如果是一部电机，则按照电机名牌设置 p 零二点零一到 p 零二点零五这五个电机参数， p 零二点零一为电机而定功率， p 零二点零二为电机而定。 率 p 零二点零三为电机而定转速， p 零二点零四为电机而定电压， p 零二点零五为电机而定电流。 如果是同步电机，则按照电机名牌设置 p 零二点幺五到 p 零二点幺九这五个电机参数， p 零二点幺五为电机而定功率， p 零二点幺六为电机而定频率， p 零二点幺七为电机及对数， p 零二点幺八为电机而定电压， p 零二点幺九为电机而定电流。 第五步，按 jog 键点动运行，判断电机运行方向是否正确，如果方向错误，断电后将任意两根电机线调换后再上电， 设置 p 零零点幺五电机参数，自学习， 按软件后开始自学习，自学习完毕后自动停机。 第六步，设置 p 零零点零一运行指令通道，零为键盘运行指令通道，一为端子运行指令通道，二为通讯 运行指令通道。第七步，设置运行频率，运行频率，出场默认为键盘数字设定，即使用上下键或者面板旋钮调节频率。 第八步，设置 p 零零点零零速度控制模式，零为无 pg， 使量控制模式零，一为无 pg， 使量控制模式一。二为空间电压使量控制模式。 第九步，按照实际需求来设置 p 零一组启停控制参数。最后一步，我们启停一下电机。由于我们将 p 零零点零一运行指令通道设置为零 盘启停，所以按绿色软件电梯启动。 到这里，常规调试步骤结束。

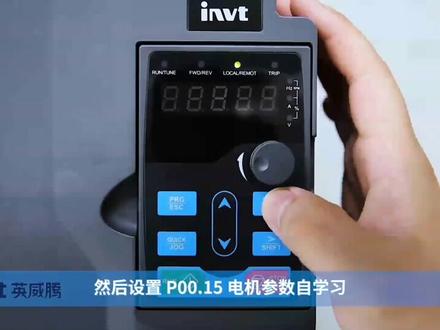

大家好，这个视频是教导和了解 led 键盘按键的功能和如何操作。 状态指示灯上排有四个，右侧有三个，上排指示灯从左往右。第一个灯 run 携带 tun 一灯，灯面时表示变频器处于停机状态， 灯闪烁时表示便秘器处于参数自学形状态，灯常亮时表示便秘器处于运行状态。 第二个灯 fwd 斜盖 r e v 是正反状指示灯，灯面时表示变频器处于症状状态，灯亮时表示变频器处 属于反转状态。第三个灯 local 斜杠 remot 灯，灯灭时表示键盘起停状态，灯闪烁表示端直，起停状态， 灯亮表示通讯启停状态。第四个灯是 trip 故障指示灯，灯亮时表示变频器处于故障状态。灯洒错时，变频器处于预报警状态。 右侧三个灯代表不同单位，从上往下。第一个灯 ha 赫兹表示频率单位。第二个灯 a 安排表示电流 单位。第三个灯 v 福特表示电压单位。当第一个和第二个灯同时亮时，表示转世单位 rpm， 当第二个灯和第三个灯同时亮时，表示百分数。 下面是五位 led 数码管显示区，显示设定频率、运行频率等各种监视数据和报警代码。 这个旋钮是数字定位器，用于调节频率。相关设置请参考功能码 p 零八点四幺键盘数字控制设置， 接下来是八个按键的功能。 prg 斜杠 esc 为 编程键，可控制一级菜单的进入或者退出。 data 斜杠 ent 为确认键，可逐级进入菜单画面和确认参数的设置。上下键为 updone 键， 可控制数据或者功能码的递增和递减。穴位移位键，停机或运行时，在初始界面下按序笔键可循环显示监控参数， 在修改差处时可用来移位。 quick 斜杠 jo 机键为快捷各功能键，该按键功能由参数 p 零七 点零二按键功能选择来确定。绿色的 iun 键为运行键，在键盘启停方式下可以用来启动变频器。 红色 stop 斜杠 rst 为停止和复位键，运行状态下， 这个按键可以用来停车，在故障报警时可以用来复位。

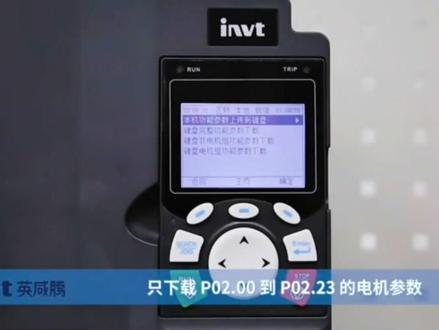

大家好，这个视频是教导如何使用 lcd 键盘参数拷贝和下载功能。我们先介绍怎么拷贝参数，按菜单进入，按上下键选择参数备份，按选择进入。 显示有三个功能参数的储存区域，我们可以选择其中一个，这里我们选择操作储存区域一， become 零一 按选择进入，选择本机功能参数上传自键盘，按确认后显示储存区域一参数上传中和进入条 等待上传，上传完成后会显示储存区域一参数上传完成，按确认拷贝公 操作完毕，将键盘拆卸后连接到你需要下载参数的变频器上，同样的操作，选择参数备份，按选择进入， 选择对应我们之前拷贝参数的区域，按选择进入。这里有三种下载模式，分别是键盘完整、功能参数下载表示下载所有参数。 键盘被电机组功能参数下载表示下载所有参数。除去 p 零二点零零到 p 零二点二三的电机参数。键盘电机组功能参数下载表示只下载 p 零二点零零到 p 零二点二三的电机参数。 根据我们的需求选择对应的功能，按确认进行下载，下载完成后按确认下载功能操作完毕。注意下载参数后会将原来的参数所覆盖，请谨慎使用该功能。
