大疆智图怎么测算面积

大家好，我是凌宇航拍，前几天我们申请到了大疆制图三个月的试用，接下来给大家聊聊这几天的使用体验如何。我们在官网下载好制图以后，首先要激活软件的使用许可， 在弹出的网页中输入激活码和绑定的大将账号，回到软件中绑定许可，即可使用大将制图间前期飞行和后期处理两大功能， 缓存目录默认为 c 盘，建议大家设置成其他位置。然后我们点新建任务，里边有四大任务类型 航点飞行，可以让飞行器按照设定的航线进行飞行，建图航拍可以处理。二、 为正式的影像新建任务点右边的按钮打入照片进行二维重建， 可以设置箭头的清晰度以及场景。 设置好以后，我们点开始重建 八十多张照片，整个处理过程大概十分钟，相对其他软件这个速度已经是很快了。 然后我们看一下处理完成的效果，几乎没有变形和错位。 接下来我们再体验一 倾斜摄影三维重建的效果。 新建工程导入照片开始处理， 模型格式里可以根据自己的需要选择 次点，也很容易操作相控点坐标系统里内置多种系统可供大家选择。全部设置好以后，点开始重建软件自动生成。 软件处理过程中 cpu 基本上是超负荷运作，显卡基本在广结， 整个处理过程大概三十分钟。然后我们可以导出质量报告，通过质量报告可以查看相机参数以及偏差情况， 接下来我们看一下模型处理的效果。 另外可以用标注与测量工具测坐标面积、体积以及土方量。 不太友好的一点是导出模型的时候不能选定范围，前期 拍了多少就会导出多少的模型好。以上就是大将制图使用后的体验，有什么问题可以在评论区评论，感谢大家的支持！

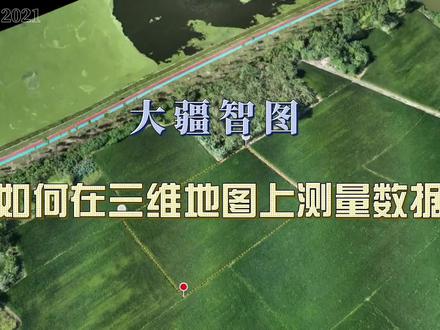

无人机使用高精度的 gps 定位系统，能够精准的采集地面数据，测绘的速度比传统人工测量快许多，大大提高了工作效率， 同时可以在复杂和危险的环境中工作，提高了工作的安全性。今天让我们看一下如何使用大疆制图，直接在三维地图上测量。首先我们打开大疆制图里刨好的三维地图，选择最上方的测量按钮， 可以选择里面的面积测量按钮，然后选择你想测量的地方，选择完成后，点击鼠标右键就可以看到结果了。如果想测量其中一段的距离，可以选择测距按钮， 选择测量段落的起点和末点，点击鼠标右键就可以了，同理还有点坐标信息等。最后大家也快去试一下吧，记得点赞关注哦！

给大家演示一下如何用大疆无人机拍摄的照片，简单的测算一下面积，比如说我们用无人机执行黄线拍摄的这种影像数据。首先 我们需要把拍摄好的照片生成一个正上影像图，二维的正上影像图，我们所需要的软件一个是 p i s d， 还有一个 djpsr 的一个小小程序。 然后我们在电脑上新建一个文件夹，比如说我们 我们是算面积，新建一个算面积的文件夹，前提是一定要是英文，不要有中文。然后在这个文件夹下新建一个福特文件夹，把我们整理好的照片放进来，嗯，我整理了 四十九张照片，嗯，照片少一些，他处处理速度会比较快，给大家演示一下，就是照片多的话，嗯，原理是一样的。接下来我们打开这个 pcd 软件， 电脑桌面比较乱，太多了，你的软件太多了，没时间整理。然后打开软件之后，首先我们要新建项目，点新项目，然后命名一个项目名称，比如说算面积，然后我们用英文的输入法输入四万 三面积，然后创建在什么位置下，嗯，一般我们建议创建在我们电脑的照片，照片就是我们存放照片的同步录，比如说我照片在 fpart 三面积这个文件夹下放着，然后我们点击三面积， 选择这个文件夹，嗯，其他的都默认完，我们点个新项目，点完了之后我们点下一步，接下来添加影像，影像，找到我存放影像的这个文件夹，双击打开选，先选中一张， 选中一张，然后我们 ctrl 加 a 全选，然后把它全部打开添加进来了，选了四十九张照片，然后我们点击下一步，接下来有一个出现，弹出一个图像属性的对话框，然后第一个是 图像定义位置，也就是坐标席，默认他会识别到我们这个影像上，影像的坐标席，也就是说我们每张照片他拍摄的时候，无人机的一个位置默认是 w 杰斯八四的， 这个我们不用设置地理定位，他的意思就是导入我们无人机的 pos 数据，然后我们大将进四 rtk 这个无人机， 他的 pose 不用我们单独去导入，因为他每一个影像他的 pose 都写入了照片之内了，我们只需要把照片加进来，默认的 pose 也就加载进来了。接下来我们在下面可以看到这一张照片，他的纬度、精度、高度信息都有了，然后面有一个 精度，也就是水平精度和垂直精度，我们金六色 rtk， 他是有 rtc 模块，我们的 pose 是经过 rtk 也实时查封过的，他的定位精度一般在两公分左右，所以我们输了个零点零一二米，也就是一点二公分，然后我们高层的精度， 然后我们也是常用过的是零点零四，然后我们需要设置的就是他的即变参数，还有相机的内防内防伪元素，然后我们点相机型号这一行点下编辑， 点下编辑，然后我们把这个这五个基变参数对应的出现了，还有一个内方位元素，现在是不可编辑的状态，然后我们点相机型号名称，下面有个编辑， 然后把图像宽度这一个选项勾上，然后真信息我们从哪去读取呢？ 这些信息其实都在每张照片里面，其实都有写入，然后我们通过刚才那个小程序，也就是 djp 三这个小程序，然后我们任意读取一张照片， 嗯，三面几佛头，然后随便打开一张，哪张都可以，然后我们点击打开，然后我们需要的数据就读取到了，然后第一个 f 三六九二零幺七对应的是相机焦距， 之前我们我已经输入输入过了三六九二零幺七，然后，嗯，非 x 对应的是相机中心点 x 像组，也就是我们相机 就是每一张照片挨个方向的中心点的像素，然后还有一个 c y， 相机中心点 y， 也就是我们每张照片 y 方向的一个那个像素点的位置。 接下来把这五个即便发数，然后我们可以直接在这边看一下 a 圈形， 然后直接把它给它粘贴过来就可以了，这个我们之前已经输入过了，嗯，我在这里就不演示了，我们输入完成了之后，点击确定这弹出个对话框，提示我们要不要把这套模板给他保存下来，然后我们点 yes， 嗯，现在把这个小程序把它关掉，关掉之后我们点击下一步，下一步选择输出坐标系，他们班人给我们选择的是 wgs 八四 utm 投影的坐标系， 然后我们其实不需要这个，我们如果是需要两千了，八零了五四了，可以在这里选择一个坐标席，然后点击高级坐标席选项，然后下面有个从 prg， 就是从我们的，我们可以在电脑上读取一个投影信息的文件与 prg 格式的，然后也可以从列表 选择我们所需要的多标题，首先点击基准面找到两千的，就假如说我要两千的，我就输入输入找到两千多标题，这里面 设置的是差那两千，我们点下键盘的 c， 慢慢就可以切到从 c 开始的找下差那两千在这里。然后坐标器这里 选一下两千多排系三三度带高斯颗粒格，比如说我要幺幺四，我选择幺幺四一，然后点击 ok， 点击下一步跑了，稍等一下，这里他 预设了很多个模板，这个模板的意思就是说，比如说针对我们不同的项目选择不同的模板，比如说我要出一个正常影像图，我选择这个三 d， 那个三 d 地图，他输入的成果有整上一张图 dsm， 也就是速度表面模型，还有三 d 纹理，也就是我们常说的三维模型，还有拉丝格式的点用文件，他的输出质量和可靠性是最高的，处理速度会稍微慢一些，他可以 掉入正常正常影像，这是我们外业无人机采集的正常影像，或者是倾斜影像都可以。然后选择这个模板之后我们点击下一步，嗯，这里提示我们店的内存不足，这个其实不用理他，因为我是笔记本嘛。然后点击 ok， 检查一下我们航线的走向，跟我们十九外飞行的时候一直不一致，检查完了之后我们点击处理选项。处理选项这里首先从第一步开始，说实话处理 这个也就相当于空中三角测量，空中三角测量我们有几有几个选项，全面高精度，默认是全面高精度。然后还有一个快速检测，他的精度会差一些，但是速度会很快，也可以定制， 这里可以选择百分之一、四分之一、二分之一，我们先选德默认吧，然后点云和纹理，就是同样意思，就是设置一些点云的参数啦，还有三维网格纹理啦，这里我们是不需要的，我们因为我们只要只需要算面积，有个正式影像图就可以了，然后我们把它勾掉， 这里需要注意的注意的一点就是如果我们的 dsm 数据就数字表面模型，如果对对他要求高，成精的要求很高的话，建议是把这个点圆这一步勾上，要处理一次，我们出的这个 dsm， 他精度会很高，这里我们把它勾掉，然后第三 三部是 dsm 和正上影像分辨率是自动的，就是我们影像拍的有多大的分辨率，他摸着就给你出多大的分辨率，也可以定制，我们可以定制，比如说我拍的是 嗯五公分分辨率，但是我出以下，我不想出那么高，我想出个八公分的，我这里输入一个八八厘米默认，我们自动吧就可以是我们飞了多少他就给我出多少。然后还有个 dsm 国道，这里面两个默认是勾上的，我们甭管他，然后下一个就是， 嗯，下个就是这个正山影像，正山影像图我们在这里把这个 gutife 把它勾上，还有和平瓦块勾上，我们就可以得到一张完整的正山影像图。 如果我们这个合并网框没勾的话，他出来的征程印象图不是整体是一块一块的，然后还需要我们通过第三方的软件去手动合并 上面这个还有这个谷歌地图瓦块和 kml 把这个勾上的话，他会给你生成一个支持在谷歌地球里面浏览的一个正常影像图，这个也挺方便的，这个我们不需要，把它勾掉就行了。嗯， 朋友们可以去试一下方法，有两这两种方法， 然后注意一下有个资源管理性，资源管理性也就是我们电脑这个软件在处理我们这个项目的时候，他所用所占用我们电脑的 硬件资源占用多少？比如说我内存有八个级，我如果把它全部拉到底的话，也就是说我们这个软件在运运行的时候，要把我们所有的内存全部把它占满，这样的话我们如果运行一个其他的功能，比如说微信啦， 回扣了之类的都会很卡，所以我们留上一个记供其他的应用程序去使用，包括 cpu 现成往回退一格，把这个独立显卡把它勾上，点击确定， 然后出现了一个本机处理，如果没出现的话，我们点开本机处理，他会出来。嗯，第一步空三空三角测量，勾上点心，不需要真身影像图和 dsm 勾上，然后我们点击开始， 接下来就全自动化的处理了。然后第一步处理完之后，他会弹出一个，嗯，空翻质量 报告让我们看一下，就是比较关键的几个参数，比如说我们有多少张影像参与计算了，然后我们的基变参数匹配的怎么样？嗯， 应该注意的就是这两点。还有一个就是充电度基本上就是这么多， 嗯，等他处理完了之后，他这里会显示一个完成，完成之后我们就可以查看 看我们的正上影像图了，具体正上影像图在什么地方打开呢？然后我们在处理这一块，有一个打开结果文件夹，当然了我们现在是还没有呢，等他就是处理完成了之后，打开这里就可以看到了。嗯， 好了，现在我们的正上影像图就制作好了，然后我们从哪里查看呢？就在处理选项，点击打开结果文件夹， dsm 选择这个 马赛克这个文件夹，这个就是和平后的真身音箱图，打开查看呢，然后我们用一个第三方的软件运用这个格隆麦克， 怎么打开呢？我们直接拖住他鼠标不要动，直接把他拖到这个软件上，用格拉布迈普打开，打开之后，然后我们放大找一块 需要我们需要测量的区域，比如比如说这一块是着火的面积，我们需要测他找了多少面积，点击工具 测量，然后点下确定，我们把它全框出来，根据我们实际情况就把它框出来，然后圈到这，我们右键保存测量结果，您目前正在积极创建一个测量，您愿意 停止测量并保存，他们是注意现在是我们只要点是他创的创建一个区域，如果是否他只创建一个线，如果是区域的话，他有面积，如果是否的话他创建一个线，他只有周长，然后我们点是创建区域，然后点击 进来了之后，就可以显示周长是四百五十五点五七米，单位是米，然后覆盖面积是平方公里，就是零点零一五零二平方公里。 呃，具体需要其他单位的话，比如说我有多少亩啊，多少平方米呢？自己自己去换算一下就可以了。好了，今天的介绍就到这里，就到这里结束了，谢谢大家。
