orcad原理如何导出pads格式

大家好，这里是梵艺教育记六点五十七讲如何将我们的 vrcad 原理图转换成 pass 的一个原图，跟我们的 ad 原理图导入 pass 一样，也是找到我们的一个一个转换的一个 这么一个转换器，这的话也是 pass s 原理图的一个转换器哈， 我们是用二点四版本来进行一个转换，首先的话就是 需要把我们的原理图版本降到十六点二及以下版本，就是同我们之前所讲到的从前面所讲到的一些内容哈，然后 用我们的 oscd 打开原理图之后，在主菜单上面单击右键另存为一个十六点二的一个版本， 就上面几讲是有提到过的，然后再在我们的程序中找到并打开我们 pass 中的一个 pass 原理图的一个转换器，有一千二点四选择，我们在选择转换的原设计格式中选择我们的一个 oscd capture 的一个文件格式，如图六到一百四十六 所示的一样，就是这种选择转换的原设计格式，找到我们的一个 os cd capture， 然后再添加我们需要转换的一个 osci 的一个原理图跟输出路径，单机转换跟我们 aet 是一样的，所有的操作流程基本上是一样的， 然后根据我们的向导转换，完成转换后的原理图直接用我们的 pass logic 打开就行了。然后 oscd 的原理图同样也是可以用我们的导入功能直接导入的，就是在我们的文件里面点击导入， 直接就导入在我们拍 slot 口中，然后就是选择这么一个 volcd 七杠十点五的一个补课文件点 dsn 后缀的一个文件， 那么现在给大家来进行一下我们的演示，首先的话就是第一种方法，找到我们的一个 转换器， 选择我们 orcd capture， 这里就已经选择过了的，然后直接进行我们的一个转换， 这是之前没有没有转换过的一个十六点二的一个版本，我们先换一下， 可以看到这里就是已经转换完成了 转换过的，然后我们打开我们这么一个文档，文档入进去 查看一下， 这个半空板是之前前面所讲到的用那个 ad 导出的，所以可能会存在一些问题， 那么我就不给大家再进行一下演示了。方法的话就是导出我们的十六点二的一个版本，那么我们再选择我们的第二种方法的话，就是直接就打开我们的 pass logic， 选择文件导入 这里选择我们的一个补货文件， 可以看到直接用第二种方法的话就是直接完成了的，就相对第二种方法的话就会比较好，那么这一讲的话就到此结束。

哈喽，大家好，这里是白银教育，我是阿丽塔。现在我们很多公司做 bbb 设计啊，他的这个软件的一个组合使用有很多是 osed 蓝 绘制原地图，然后呢用 psbaot 软件啊，用这个 pxselot 软件了来绘制这个 pcb， 是这样的一个组合啊，有的他用 rcd 画原图呢，并没有使用 idow 软件啦绘制 pcb， 他就这样哦， 通过这两个 ycd 加 ps 撩头软件啦，这样的一个组合来进行一个设计，因为很多呢，那个硬件功能是，他可能是用的这个 ysad 啦绘制原地图稿。那如果我们需要用 pcb 撩头软件啦，绘制 pcd 的话， 我们是怎样来生成这个网表，然后同步到我们这个提子笔软件当中来，我们今天来讲解一下这个步骤啊，怎么来导出第三方和怎么导入。我们这个 在饲料图软件当中，把这个第三方网表在这里呢，打，我这里准备了一个安利素材，先打开这个原地图啊， 这个是一个完整的原理图，然后它下面呢有两个，有两页啊，而这里只有一页，就是这一页原理图，然后我们这个先关掉一下 一个这个原理图呢，他下面是只有一页，那有些原理图他可能下面有分到很多页啊，他这是只有页，但是我 我们去生成原理，生成这个第三个网表的时候，我们需要选择这个整个后面有带 ds n 这个后缀的这个整个原理图啊，我们不是单单生出某一页的，我们是整一个包含下下面他所有啊 分页的这个原理图，我们是要选中这个 dsn， 然后呢我们需要生成第三份王表，我们可以在这个特斯他这个菜单下列表下啊，列表下这个特斯啊，下面可以选择这个 corisnex 这个创建网络列表，我们可以啊 点选这个 dsn 之后，然后在这个下面啊，选中他弹出来的这个对话框，这是第一个步骤啊，可以从特斯下面去选择这个亏听见特意我们也可以直接在这个菜单 这个列表上就是这个啊，菜单蓝色啊，有这个，下面有这样的一个啊，这样一个图标，这个 green ex 图标在这里啊，我们直接点击这个图标，他也是可以弹出来这个弹窗的，所以我们不一定要去测试下面啊，我们直接点这个图标就可以了。 然后这个第一项呢，第一项是生成第一范王表的，这个是直接同步我们阿丽的这个软件， 他是啊生成这个第一方王表打过去的，这个是生成第一方王表，他的这个路径在这里啊，但是我们是需要生成第三方王表，我们 oscd 同步 pcb， 这个 passl 的软件是同步第三方啊，那我们选择哪里呢？要选择这个阿字，我们其他的啊，选择这个阿字之后 后呢？这里有 pcb fuplan 的，这是我们的封装啊，我们选择这个页面之后有三步，第一步是什么呢？我们要选择导出的这个他的一个格式啊，我们应该选择哪一个？因为我们需要导到撩团的当中去，那我们往下拉，我们要选中哪一个呢？选择欧啊 cas 的，我们这个二 k 点 d， l， l 啊，选中这一个我们导出来的文件，他导出的格式是 a s d 的，那我们要选中这个 or 啊 orps rk 这一个 后缀，然后这是第一步我们选中他，然后第二步呢，我们找把这个 pdp 的这个我们复制一下，我们要放到这个 padow me 值这边来啊，因为我们在这个 pd 当中去绘制原音图的时候，他的封装名其实就是对应了我们撩图软件当中他那个原件类型名啊，所以我们这个把这个封装呢，我们复制到这边， 然后下面的话，这个宣传的这个 sss 文件啊，就是我们这个 axc 文件，他默认是放在这里的，如果你是有需要更改放到哪里，这里可以更改他保存的一个路径啊，因为我是放的直接放的 c 盘的这个滤镜，我就不更改了。 然后就是第一步，然后第二步呢是把这个复制到这边，然后第三步我们点击确认，然后生成好了之后，这里可以看到有一个 a s c 啊，这里看到生成的这个 s c， 那我们导出 a s c 之后，在这个他原 图的文件下列表下啊，这个文件列表下有一个 ac 的文件，这个文件我们是需要直接导入到我们的 pcb 当中去的，那我们怎么来进行一个导入？这里打开一个新建的 pcb 捞头文件啊？我们在导入之前，我们的库里面是一定要有那个他的封装的啊，没有封装他倒进来是不行的。然后封装呢， 这里有一个库，那我先把这个库呢先给他倒进去啊，一定是要有库的，没有库他是倒不进来的，那我们添加一下，他是在我放在了桌面 这里找不到桌面吗？看一下啊，在桌面的话，那稍等一下，我把它放到另外 盘里面去，那把它放到其他盘里面去吧。这个呢先关掉， 把它放到地盘， 我们来进行一个添加，把它从库里面，然后添加进来，我放到底盘 这个裤啊，把裤添加进去，然后我们放到最上面去，然后点击确认我们的裤添加进来。可以看一下啊，他这里面是有封装的，是有原件类型的啊，有封装的，然后我们 关闭一下，我们添加进来之后，我们直接导入，用导入 axc 的方法啊，我们把那个第三分王表给他导入进来 那个底盘了啊，这个 sd 直接导入进来，我们点击打开，然后这边呢是发现的警告，这边没有包错的话，我们可以关掉啊 啊，我们点击确认这是导入进来的一个器件，我们可以他是全部重叠在这一块了啊，我们可以看一下项目浏览器啊，这个输出窗口这里 他是发现了一个警告，如果你有什么错误的话呢？下面会进行一个提示啊，可以去看一下他导入的一个报告， 这里呢只有警告没有错误，然后我们的期间就已经倒进来，如果说你在导入的时候，他提示说有什么原件类型在我们的库中找不到的话，那你去库中去对应的那个原件类型名，去看一下他那个原件类 写名字，跟 rcd 当中绘制原地图那个器件，他的那个封装名是不是一样的？是不是相匹配啊？如果不匹配的话，在库中把那个名字更改一下就可以了。然后我们气垫倒进来之后，我们就进行一个分散， 这个就是我们用 orcd 啊这个原因图软件导出第三方网表，然后我们撩图软件呢导入的一个方法，这个的话经常遇到的一个 经常遇到的一些错误，就是导入进来的时候提示一些报错，就是民间类型找不到，遇到这种情况下一定是去库中查看一下对应的那个他有对应的一个 名字吗？那你看一下他库中原件类型对应的名字跟 orcd 当中 pcd 那个名字是不是一样的啊？ 这样子能够对应好了之后导入进来就没有，就不会有那个包做了，说找不到原件类型，这个因为我这边暂时没有那个，你们可以根据你们时机去做的一个情况去查看一下，主要就是库中的一个原因， 这一个呢就是我们这一讲讲了那个内容怎么利用这个 olonk 的我们 orcd 软件呢，导出第三方网表，然后我们这个 pcplot 软件怎样来导入？这个是一定要先添加库的啊，库里面如果没有这个封装的话是倒不了的，肯定是都会报错的啊。 如果是你也是使用派斯软件呢，可以添加我们这个 qq 群，七五二九三二八四五，然后微信使用的比较多的话呢，就添加这个微信号，然后加的时候呢备注一下，然后进入派斯微信 交流群，或是 pk 设计的微信交流群都可以啊。以上呢就是我们这一讲的一个所有内容，现在很多公司都是用的这种组合啊， osad 原地图和我们的 pos 这个撩头软件来进行设计的一个组合，所以怎样来倒地三分网表，这个是一定需要掌握的，那么这一讲的内容呢？先掌握这里，谢谢大家。

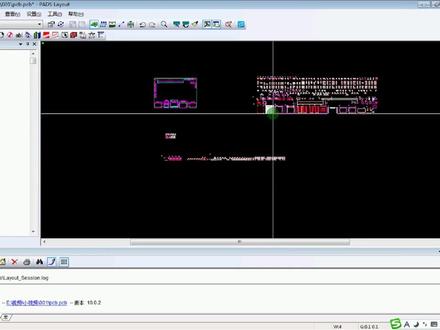

大家好，这里是防疫教育，我是龙学飞，本次给大家介绍不同格式原力图与 pace pcb 同步交互进行设计的方法。首先对于我们 pace 这个软件 设计原理图的文件就是软件一般是有两个，一个是与和，我们是派自带的软件，就是派克罗杰克这个组件就是这个这个组件，还有一个就是八 k 的这个组件， 这个组建的话是开纳斯公司的，是这个是这个工具，一般是用这两个工具进行原理处的绘制。 在我们做 pass 这个软件 pcb 设计的时候，首先给大家介绍啊 log 和这个组件，如果是 log 和这个组件啊做的原理图，我们应该怎么进行同步？ 这个是一个罗即可的一个文件，我们可以先打开， 我用的软件是 paz v 叉二点四版本的， 不管是哪个版本的，就是他们所啊，他们的功能是一样的啊，功能是一样的， 就是操作方法都是一致的，高版本跟低版本没有区别。对于我们拍的这个软件来说，然后我们打开我们的 pcb 软件， 这个是我们 pcb 软件，一般要进行同步设计的话， 建议大家是打开一个 pcb， 打开一个原理图，最好是这样，为什么这样？因为我们原理图啊同步的时候他会 去去识别我们哪个软件，哪个啊文件打开哪个 pcp 文件打开，如果我们有两个 pcp 文件，他不一定是打开你需要的这个文件， 所以我们尽量打开一个一对一的，这样的话他一下子就识别到你需要的这个文件就比较好。 然后我们在 logo 这个主界里面点击工具，然后点击这个 pass lilt， 在这里面点击这个以后，一般这有个，这里有个断开连接，一般就是我们这个 log 跟我们这个雷奥特这个软件进行了一个连接， 我们可以看到他到底是跟哪个文件进行连接的，可以看到是这个啊， 就是我们对应的这个 pcb 文件，因为我们只打开一个文件，所以他就是一个， 这样的话我们 low 即可跟我们的派子利奥特这个组件进行了一个连接，我们可以进可以进行一个同步的设计， 在原地图中我们把电这里点关闭，就不要点断开连接点关闭啊，比如说我要抓取这一页的器件， 我右击选器件，在这里框选我需要的原件，然后再切换到我们的利奥的这个组件里面。 喜欢到这里啊，大家可以看到这些有很多器件已经高亮了，我们可以按一下 ctrl 加 e 进行一个抓取， 看看见没，就是我们这一页的这一页的器件都被抓取过来了，我们可以右击看一下， 然后 ctrl 加 e 抓取一下，在这这样的话，我们啊原地图跟我们的 pc 兵 就可以进行一个同步设计，比如说我要只要抓这一块的旗舰，选取他肯定是在这里一堆，对吧？然后按下 ctrl e， 你看就在这里的就是这一堆 器件就被抓取过来了，就可以进行一个单独的设计，就是这一块，这样的话在我们这个设计中是非常有用的，就是我我要抓取某个器件，对吧？直接在原理，一般是在先在原理图中抓取 好，这个就是我们啊 low 即可，这个组件跟我们派子利奥的这个组件他的配合使用的同步的情况， 我们如果同步完成了，需要把它关闭，还是一样点工具，点我们的雷奥特，然后点断卡连接，断 看连接以后这两个组件就分开了，我们可以试一下，还是有机选择原件，你框选这里，然后再到这里来，没有高量的，然后你按抗错意是没有期限被抓取的。 好，这个是我们第一条啊，原理图为 paz log 即可。这个文件格式是这样的一个操作方法，我把这个关了， 如果是我们原地图是用 ok 的这个组建设计的，那我们怎么操作呢？ 我们这有个也也有个文件啊， o o k 的的文件，我们首先把这个打开， 拖到里面去打开啊，点 ok， 一般我们现在比较 常用的 o k 的版本是十六点六用的最多的啊现在，所以我们一般会先做一个操作，就是 that 把它转换为一个十六点二版本的，换个名字一六二还是放到这个木下来。就是一般我们的版本是十六点六， 十六点六，对，我们啊 pas 九点五或者是 pasvx 二点二，他们的版本的话只只能后面，如果要操作的话，只能导入一个十点二的 十六点二版本的，所以我们先要将十点六进行一个版本的转换，将一下 版本先降到十九点二的，就是这么一个操作， c 八指一下，把这里选到十点二，然后保存一下。 好，我们关闭一下，保存以后，大家可以看到在这里有个十点二十六点二版本的这个文件，然后我们打他们的 low 即可， 然后在文件里面因 pot 这个就是导入，导入的时候在这个对话框这个框里面呢，选这个 dsn 结尾的，我们 v 叉二点四版本的是可以导十六点六的啊，但是我们就是 十啊，就是我们 pas 九点五版本的， pas 九点三版本的啊， v x 二点二的可能只能到 一个十六点二版本的，所以我们先之前要打一个低版本，点击下他，然后的话找到我们刚刚导出的文件， 视频里面小视频十点二，这样的话我们就将就将 o r k 的文件， 就将一个 dsn 格式的 ok 的文件转化为了一个 s 四 h， 我们应后的进来以后他会自动生成一个啊 log 口的一个文件， 好转换过来以后还是一样的，我们只打开一个 p 四 b， 是吧？打开这个 p 四 b， 然后我们再点一下工具，点一下我们的拍子料特， 然后看一下文档是否对应到我们需要的这个文 pcb 文件，这个是的没错，然后我们就可以关闭，比如说我要抓取 d 八页，抓取这一页的器件，对吧？右击选择阳键框选，然后的话到我们 pcp 里面拿，然后 ctrl 加 e 啊，就是这页的器件就被抓取过来了， 这样的话我们就能对我们的啊 pcb 和我们的原理图进行一个同步的设计，比如说我要抓取这个器件， 右击选择原件抓取，你过来看一下，他就选到了这个期间，对吧？就是就是可以进行一个交互好，然后我如果我们交互完了要关闭， 就点击工具筷子料子将它断开啊，这个的话就是我们 ok 的格式 原地图，他跟我们 bcb 进行交互的方法。好了，这个技巧就给大家介绍到这里，谢谢大家，再见。

如何导入 oacd 网络表？ oacd 以配置的组合是非常经典的设计组合，有经验的批评人士都懂，设计要求是能够正确导入 oacd 网络表， 并能够解决到网络表过程中出现的问题呦，大家好，我是林长文老师，小白学习配置的保姆级教程来了。 接下来打开配置软件，单击文件直行导入，找到 o rcd 深层的网络表，文件选中之后 进行导入，导入后会弹出提示报告，我们需要根据报告进行修改。现在报告中显示有很多单点网络， 单点网络是什么意思呢？我们知道要形成一个网络，必须要有两个以上的焊盘连接起来才能形成一个完整的网络，所以单机网络一定是有问题， 需要反馈给硬件工程师进行确认。我在导入网络表的时候非常的顺利，是因为我在导入网络表的时候提前配置的原件裤， 只要杨建库的原件和网络表中分配的披风装饰一致的，那么就可以顺利的导入网络表了。那么问题来了，杨建库应该如何正确的配置呢？下个视频告诉你。

然后那接下来呢，我们就来输出玩表文件还是一样啊，要回到这个界面，你如果是在眼里涂了这个界面的话，你就单击这个啊，工程的这个文件，在这个 dsn 的格式这里面，然后单击功绩， 选择创建网表，在这个网表文件里面选择其他的， 因为 osp 他可以创建阿迪狗的网表，创建 ad 的网表，创建猪肯的网表啊，创建配色的网表。那我们要配饰的话，在这里选择其他的，然后在这里面可以去选择选择配饰， 在下面找看吧。配置，这里有两个，一个是配置二 k， 一个是配置配置 pdb 都可以，然后下面是 pcd 的哈，这是另外的一些软件，不用 把他这里啊枪别搞错了哈，我们是 pads 这里，然后这里是他的后缀，这是他的路径，然后记得要把后缀改成 asc。 后缀这里是要改了哈，改成 a， 改成 asc， 然后你可以浏览一下，浏览输出，单击确定 好看到没，这就是器件，这是他的风砖，这是他的网络，就 ok 了。 然后这里要注意一下哈，假如你有些气件没有分配批封装的话，软件是自动帮你用值，用他的燃气件的值来给你分配为封装啊，所以说你 他这里怪怪的，你就要注意一下了啊，注意一下，你是没有分配封装了，那么你就要去改了，把这个关掉去改，改好了之后重新输出网表。好，还有一种方法呢，是可以确定你的这个气件有没有啊，做分配好封装了。在这里面又见 这里面有个编辑啊，编辑属性，看吧，在这个属性里面我们拉到这个披风光这里面来看一下，看看哪些是空的，空的就没有分配啊，你要在这里面去分配一下， 假如你这一个有几十页，你其中有几十个企业没有分配，那你在这里分配就比较方便嘛，因为他这里有他的值在这里看嘛，这里的值他有命名，他这个值在这威力值在这里看嘛，你根据这个值来给他分配 黑风装，这样就方便了，比如说你这里是一百微法的，你就不能分配零零三吗？ 因为他太小了吗？根本买不到一百位法了，因为如果是一位法了，你就可以用零零三啊，在这里分配就比较方便一点啊。那最好呢，就是 你在放第一个电容的时候就把它分配好，后面复制粘贴的时候他都带有这个封装了，就是你在画眼里涂的时候呢，比如说你接下来啊，接下来想想复制这个封装，比如说这个是幺零四零点一微法 好，你分配好了封装之后，你接下来再来复制粘贴，那些电容都是带有封装的嘛，所以你第一次就把它分配好，你别做了好多页啊，最后面发现第一次就没有分配 配好封装，后面一个一个去改就很费劲了，所以第一次就把它改好，然后再来复制好。那么我们的啊网表导好了之后呢，也是在这里叫 s c 哈，好，那接下来我们就要来去导入网表。

接下来我们来创建把它对应的皮缝缝纫裤，那么创建缝缝裤呢？有三种方法。第一种 从参考版里面提取出来，或者是你没有的风筝，假如说你有个 dc 零零五的座子没有，你想找我要，我发给你，我刚好有，对吧？我发给你， 其实也是相当于从这个现有的文件里面去提起嘛，对不对？好，那我们来提起一下， 教大家一个提取的方式，那么你就要打开你的板了，对不对？当初你在做这个文件的时候呢，其实你们每个人都有这块板的，你先要把它打开，我们打开这个 pv 文件，好，在这里 坐着，就在这里嘛，就是这一个坐着，对吧？好，所以我们在配饰里面也要建一个原浆库，所以我们在这个文件这里面也要去清建建一个原浆库， 在这个库列表里面，这里，这是你的库列表，在文件打开文件有个库在这列表里面，这是软件自带的库这里。所以你还是跟早上一样哈，我们要去新建一个自己的库， 所以同样的，我们在这里单击新建库， 然后还是存到你的第一盘 libe 里这里面啊，这个就你的库。好，所以我这个库，我也叫机密吧，哈。 啊，几米已经有了，嗯，起个名字吧，零四幺二哈，我们四个四个日期哈。好，确定。 这样我就建好了一个空白的库，但是建好了之后他是在最底下了，看到没有， 但是接下来我们一直要用它，对不对？所以我们要把它置顶放到最上面去。怎么置顶呢？单击这个管理库列表， 然后回到最底下，把它响动他，然后当起这个 up， 一直按一直按啊，练手术的时候 啊，把置顶放在最顶上，这里好了，确定以后你就可以 看到他了啊，建了一个空白的眼线裤。好了，那我们说了哈，你打开这个文件拿怎么去提起呢？第一种方法从这里面去提起， 假如你要提起这个原件，这个或者你要提起整把都可以哈，右键过滤器选择原器键选用它，或者是前显，然后右键保存到库中啊，我现在只保存一个好右键保存在库中，看到没 他就会弹出来。原件类型和风装为什么会有两个呢？ 这个就是大家需要去了解一下配饰的眼线裤他的结构，原配饰眼线裤 结构呢？他是以原件类型存在的，原件类型就包括原理图封装，再包括 pe 封装，但是我们的原理图是用 o、 r、 c、 d 画的吗？对不对？所以原理图封装你就不用做了，所以你只需要 pe 封装跟原件类型就好了。然后这个就是他原件类型， 这是他的封装， pb 封装这里，所以他这里啊，他有两种符号，看到没？他有两种封装都可以啊，所以刚开始学的人就会被这些概念给搞蒙了 啊，所以我看大家已经有点懵了啊，这里啊，没关系啊，反正你记得你现在只是写这一个方法，这个方法就是老师明确告诉你，这个器件就是你想要的东西， 就他，所以你要做事情就把他保存起来，这里保存到你的裤里面来啊，一个人类型，一个风装，或者你也可以只只保留只保存一个风装，就他啊，只保存一个风装， 所以这个概念大家需要慢慢的去消化一下，现在你先会做就可以了啊，先会做一个，然后呢，这个软件类型就对应的就是我们 o r cd 这里面的 pcb 风装，所以会非常拗口，知道没有 o r c d 里面的 pp 风装名字对应的是 pass 里面的原件类型，而不是 pp 风装，明白没有？要记住这一点， 所以这个名字现在不是叫这个名字不对应吗？对不对？所以你保存号，你要改他给他改名字，知道吗？ 要给他改名字，这里，所以你先保存就好了啊，先保存，所以你要先学会做，然后再慢慢去了解他概念啊，现在这个做是什么呢？就是我们怎么样从这个现有的 pp 里面去提起你想要的库， 只要这操作会了就可以了，其他概念就慢慢了解好。保存，那么已经保存好了，所以你现在马上给他改名字嘛，对不对？ 把他名字改成 dc 零零五吧，他原来名字不，不对吗？啊，我这里是因为界面被我的，我的菜单被我改了，所以我在这里找不到啊，所以我要通过另外一个方式去找。你们就直接打击文件酷就可以了啊，因为我的这整个菜单都全部都被我改掉了啊，所以 这一个啊，我进入这里了，你可以忽略一下，因为我在这里才可以找到我的库在这里。嗯，你们就直接文件就可以找到库了。原件类型，这一个原件就是原件类型，你看这是我们刚刚保存的，你现在要做的事情，是吧？给他改名字， 但是这里改不了的嘛，那只能复制，知道吗？我给你复制复制一个叫 dc 零零五，看没就有了。所以我打完表导进来的话，我 dc 零零五的期间就有了吗？ 啊，这其他有，其他就没有了，其他是倒不进来的。好，这是第一种方法，就是从你现有的 pb 里面，参考版里面去提取， 你只要学会这种方法就可以啦。好，第二种方法，我们从其他 网站去下载，就好比刚咱们刚看的这个绿色传人。这里这里，我们下载。什么？下载这个电杆座子已经有了，我们别下载，下载电杆吧哈，二点二微法，然后功力电杆，我们来下载他这个， 所以这几种方法大家都得会，都得学一遍。这里有了，在这里我们单击这个数据手册进入看一下。看吧，这是原理图封装，这批封装你要不要用？要的话就直接单击他 立即使用就进入了啊。立创 ada 的，他的酷在这里啊，酷跑哪里去了？ 我们看一下。下载 在这里，这是他做好的库，你直接下载就好了，你就不用做了啊，然后单机下载，所以说这里还得下载他，我看他要不要把注册，注册的话我不注册，哈哈哈。所以我们在这里啊看一下 保存文件，然后这里有个导出，看到没有，我们导出他导出的话，你看他只能导出 ad 的看，导不了 pass 的。这里他只能导 ad 的， 所以导出去只能是 ad 的封装啊，再把 a， 再把 ad 封装，再倒到配置里面， 对吧，纠结嘛，对吧，就直接导出这里就好了。导出导出 ad 的。 哎呀，登录，我不想登录。嗯，这，这是一种方法啊，倒出来倒在 ad 里面， ad 在转成 pase 里面啊，都 ok 了啊，所以说你要多写一个 ad， 怎么转 pass 啊？这个就大家了解一下就可以了啊，这转其实很好转，转到 ad 里面之后掉入 ad， 然后然后配置直接导入 ad 啊，酷就有了啊，就是省掉了你去做的这个这个方式了。这个啊，这个是有，有时候你不想做功能太多，你就通过这种方式全部下载啊，全部调出来，然后全部转换就可以了啊，这是一种方法。 好，那么第三种方法是什么？就自己做，我们自己去做这样一个封装，所以说了解一下这个封装怎么做，所以我们了解一下这个怎么样去创建我们的批封装。那 首先我们了解他的封装，他有哪些啊？哪些东西，披风乱组成有哪些啊？总共就这些，有汉旁对不对？他的汉旁，还有他的一角标识，还有这个封装的圆点，还有他的本体尺寸， 还有他期限的标号，他的微号，还有他的高度啊，还有一些安装标识，医疗标识等等，就形成了整个封装。但是最重要，对我们来说最重要的就是汉牌 焊盘是最重要的，因为你要焊焊接这个器件，还有你的这个一角的这个标识啊， 啊，这个角的角号的顺序不要搞反了，大家注意一下，做 ic 的话，他的顺序是逆时针的，不是顺时针啊，所以这个要注意， 他是逆时针的，摸软件摸按就逆时针的，你千万别改成顺时针，他那么做出来钱就会会的啊， 所以你看我们要去做这样一个封装的时候啊，怎么样做出来，你要快速知道你这个焊盘的尺寸，这焊比如说现在 ic 的是焊盘尺寸，你要知道它的长宽对不对？还有一个焊盘之间的间隙，你要知道吗？ 汗盘之间，还有连汗盘之间的两排两列之间的这个中心距离，你得知道 啊，然后知道他本体的尺寸大小，你你也知道，然后教他一脚标识就可以了。所以说我们要快速去做出来的话，我们知道这些参数，第一个汉盘尺寸，第二个汉盘与汉盘时间的中心距离叫 p 尺，一个是 盘记或者跨记，就是两粒汉盘之间的中心距离，还有一个适应的本体尺寸，最后再加上我们的一角标识，就可以做出这样一个封装。嗯，好，所以我们了解一下封装哈，我们来打开一下封装 啊，我们来做一个，呃，有这这几个都算是比较难的，我们就我在这里演示一个难的，再演示一下咱们案例的一个风装啊，这个 sop 八吧啊，这个，这个就是 sop 八的风装， 打开了资料之后就这样的一个图纸，看图纸是很重要的，图纸看不了，你的风浪做错了。 所以我们在电子制图来说的话，他是一个三面试图，有正面，有正面就正式图吗？还有底试图，还有测试图，你要看得懂他这个图， 这个算是正式图吗？正面看的一角在这里看没？一角、二角、三角、四角、五角、六角、七角、八角啊，然后这个是侧面看的， 侧面看其实对我来说，其实其实看他的高度而已嘛，期间的高度，然后这一个啊，是他广角的看没？ 这广角凹下来跟板面接触了，这个地方他就是汉旁的尺寸吗？这里， 所以我们从这张图快速找到四个参数，第一个焊盘，焊盘，焊盘就是一个长度，一个宽度，对不对？长度多少这里标了看没？零点一点二七看没， 这里标了一点二七。零点零五。英寸一点二七，宽度是多少啊？看哪里啊？宽度是少看哪里啊？ 上面嘛，这里不是还宽度吗？宽度这里标了零点三一到零点五一，看到没？最小和最大嘛，你就起个整数就好了。零点五吧这里。然后他长度 还可以从这里看，看到没有？这个是小学一年级的知识了哈，他这个焊牌长度啊，是不是等于这里的长度？看到没有？剪去 这里的长度，再减去这里的长度，就他的长度嘛，对不对？这小学的知识，这看不懂我就没，我就没招了哈。最大六点二，看到没有？ 六点二，减去里面的四，那就变成二点二吧，对吧？二点二，那就是左右两边，这，这里是一点一吧，这里也是一点一吧，对不对？一点一，然后这里是四看，加起来就六点二吧。 所以你看他的汉牌的长度是不是一点一嘛？宽度是零点五，对不对？乘以一点一 对吧，这是他汗盘的尺寸，那你要搞清楚哦，你现在找出来尺寸是实物的大小，明白？没有？ 实物的大小，你不能做的跟实物一模一样嘛，你就不好焊接了，所以你要比他裂大一点，要大一点，不然你不好焊的嘛。所以你大一点的话，我们会把这个长度加长一点，比如说我们最后做出来的风装， 你就不能跟他一模一样，你可能会比他略长一点点，看到没有？那你的爱心放下来就可以在他边缘那里加 c 了，对不对？ 所以把它加长一点。那就是对大家来说就说要加多大而已嘛，一般表贴的话我们就加零点三到零点五， 一般我们都按这个来加，所以说你在这里给他加一下这里啊，那我加个零点三的话大概就一点四喽，对不对？所以我这里就变成一点四 啊。那你加零点二可不可以啊？也可以的呀。啊这里啊啊也可以的啊那我就我就零点一点四了啊。然后宽度我就不用加了，因为我侧面又不焊，我这焊他这个长度这里吧。你要加也可以啊，看你了， 你可以大但是不能小啊。大了肯定能焊吗？只有时候一些浪费比较比较浪费吸或者是浪费吸高什么这个但是这个东西都能保到你的焊的上就没问题了。 ok 第二点两个焊盘之间的中心距离是多少？这里有血了， 一点二七对不对？所以这个是一点二七，然后他的跨季。这里跨季是多少啊 啊？跨季跨季你是不是要去算了？别算了，直接用六点二知道吗？直接用六点二，中心的跨季直接用六点二，做出来效果是这样子的， 你的汗盘是这样的哦用这个框框来画汗盘是这样的这个汗盘也是这样子的。看吧，因为你的中心距离啊 我现在不是用六点六点二吗，所以做出来的话你的汗盘刚好是在这里的，所以你 ic 放上去焊接是一点问题都没有了。 这个我这里为什么说快呢？为什么说快呢？最主要是说怎么快怎么来，就是省掉了计算的环节就最快了， 不需要计算就最快了，明白没有？你去加减乘除多累的，所以你只要不用算就最快了。行，那我们就来做这个封装，好，回到 pp 这里面来，我们进入我们的封装界面啊，我先退出这个封装编辑器， 我将退出来哈，然后进入这个封装啊，你们要进入库里面，然后然后在库里面点那个封装，然后点新建。那我这个界面没有哈，我就直接在这里点这个工具。封装编辑器也可以，两种方法都可以 啊。单击这个风浪编辑器，进入这个风浪编辑器的界面啊，那我们把它进入进来， 好，来这里了啊，进入这个界面，这是他的微号，这是他原件类型，对不对？不要删不要删，他放在远点的位置，你可以移开一点点，你的方向盘也是放在这里吧。 啊，来了，我们进入这个逢人界面，打开，打开这个绘图工具栏， 然后我们可以用线脑来键，一般比较规则的我们都是用线脑来键。 ic 大部分都是用线脑来键 啊，意思插座了，一般我们手工建啊，我这里 ic 的话我向导建一遍，然后呢？手工再建一遍啊，你们看一下，那我们根据单击这个向导 来了线导，这个是做双列的啊，旗舰这四分之一扬州了这是这个是极坐标的。那我们这里是做双列的芯片啊，做双列的，然后这个界面是因为那个界面的问题啊，不用管它，我要做的是贴片的 snd， 看拿着高度气垫有多高，你就输入高度了哈，我这里把它切成工字吧，这里高度啊，你去看一下高度是多少。好，我就不看他了。八个角对不对？ 好，原点，所有的贴片器件我们的原点都要设为中心，而不是设管有一，所以原点定在中心方向。你要垂直还是水平啊，这里可以改的。嗯，要垂直还是水平都可以。好，这里我就默认按垂直好了。原点所有贴片器件都设在中心，所以 可以不用改编号是顺逆时针，看到没有，他这也改了。顺时针我最最讨厌就这一点啊，这是坑来的这里啊， 不要乱点啊，一定是逆时针啊，我就不知道搞个顺时针有什么用对不对？这个是一个大坑。好，然后宽度在这里，我们输入零点五，然后广角间距一点四嘛，对吧？好， 然后长度啊，不是，这说错说错了，长度是一点四，然后这是他的广角剑气是一点二七，对吧？好，然后中间没有焊盘嘛，对不对？所以中间是不是焊盘就不需要取消掉？不需要了，没有了。 好，然后他的韩记中心到中心六点二，对不对哇？输入六就好了，因为他是五点八到六 点二，所以我这里就直接输入六就可以了。然后这是他广角啊，一号广角的形状用矩形还是用朵圆形？看没这样，一般衣角呢？我们都是用矩形吗？其他角用朵圆形吗？看没 气温出来，你也可以全部用朵圆形也可以啊。这个啊，一般都是用朵圆形好一点吧， 但是你有时候为了气温一下就一脚会用几型二，其他脚的话还是用多人型。那然后布局边框什么意思啊？就是外面这个框框，这样你可以不用管他，到时删掉就好了，拿单机确定 好了，封装就做好了，然后这个框框你可以把它删掉，这个这个字不及边框你也可以留着，留着就把它缩小一点点，这里 就将来你在检查的时候我们在做布局检查，他有一个气象边框嘛，就指的是这个边框啊，就方便你检查，其实也其实也不需要一看起来很别扭，删掉他 啊，然后呢要加上什么？加一加上你的本体尺寸就适应了，还加上一角标识，本体尺寸是多少？你来看一下这里 是五，对不对？五五，这里写的是五，他的这个整个的一个长度啊，这里是五啊，所以然后这里呢是以他的这个命名，所以这这不用管他了，我们要管的是这一个长度， 就这个长度五五的话我们原来在中心，他坐标就是上面就是二点五，下面就是负的二点五，所以你看下坐标对不对？他二点五四看到没有？ 还多了一点点，肯定没问题吧？这个适应你可以画多一点，但是不能画少，画多了你其他气象不会挨过来吗？对不对？你画少了， 其他气象挨过来，挨的比较近，到时候焊接的时候就打架了吗？啊，所以说这个没问题，不用改了啊，二点五四跟二点五就差不多不改了，然后给他加上一角标识。 一角标识啊，看个人的习惯呢，有人喜欢加加数字一，有人喜欢加圆形，有人喜欢加三角形啊，我呢就喜欢加圆形啊，所以我在这里加圆形。加的时候注意一下，在十一层里面加 十一顶层，然后选择文本，然后选择二 d 线。呃，二 d 线，然后右键。我画一个圆形，在这里画圆形。好画圆形好 画圆形。看吧，我想画一个实心的圆形，现在里面是空心的吧，怎么办呢？想用它改一下他的宽度，把宽度改大一点，他就变成实心了。看吧， 实心的好看一点吗？这里印出来明显一点啊。所以我们通过几种方式来表示他是一角啊，我不要放在这里，放在这里我怕有店主要靠近他挡住了，所以把它移到上面来啊，这里不要挡地方， 所以你看我这里有个方形的，他也代代表一角，有个私印日符也代表一角，然后这里有个切口，这边也是代表一角，对不对？所以你这样还看错的话，那就是瞎子 啊。所以我们要去做设计，就是让生产工人能够一眼能够看到，看得出来我们的这个芯片一角在哪里啊？这个就好了，保存。 你刚刚的名字是叫 s o p 八对不对？所以我们这一届起名叫 s o p 八干吧，但是要注意哦，你现在保存的是 pcb 封装的名字对不对？偶尔 cd 对应的是你的原件类型， 所以你还要建一个人原件类型叫这个名字，但是你放心，你这里保存的时候，他马上会提示你看到没有，我建好了，他马上会提示你要不要创建一个新的原件类型，这个时候就要想要嘛？ 想要，然后呢？出现这个界面什么都不用管，只需要点确定就好了。看来他就会警告警告你。没有分配原理图工装。没关系啊，因为我的原理图是 opp 坏的呀，我不需要分配啊对不对 所以关掉它保存名字这个名字我的研究类型的名字跟 pp 封装名字可以一样我是为了对应 oscd 那边的封装的名字。好确定好了做好了这是第一个封装 保存好了。好那接下来我来手工创建一下我现在把它删掉或者是重新新建一个也可以再重新重新新建一个风格啊新建好了再回到这里来来我照样把它移开一点点啊这里接下来我来手工来画 手工来绘制他的风砖那么我们在这里单机会的工具男还在这里。这是换焊盘叫端点还有一个二滴线对吧。焊盘换一个来这是一角好默认就是一角我要贴片了。一角确定 一脚随便找个地方放着他放远点也行啊放远点也行先放着。嗯放这里你看变成一个正方形要改吗所以右键选择端点选中他右键焊盘站改他的尺寸单位先改一下他改成毫米的 想用它还蛮赞。来改喽然后长方形的宽度零点五长度一点四对吧好搞定然后应用确定好了这是一角 然后二三四跟他不是相距一点二七吗所以我要选用他右键这里有个重复 然后往下面往下放三个距离是一点二七 确定好了一二三四然后右边也要嘛对不对。 右边如果你几个一起想的话啊几个一起想的话往右边就只需要放一个就好了。一个是多少六米啊嘛对六毫米嘛。好确定来喽这是一个大坑哦你看到没有五盘来枪 一二三四五六七八但是变成八七五六八七六五这是错了， 这是很多人刚开始学风装的时候错的最离谱的啊。五角应该是在这里吧。那现在错怎么办。重新改右键，选择端点。想用他右键给他重命名，重新编号，重新编号，他要改成五看看，确定五 再用鼠标去点它六七八 uk 完成看到没？五六七八。好了， 这是最多人错了哈，特别是做 ic 类的，哎，插座了也很多人错了，广角越多越容易错。好，那我还可以这样子不出错。我在这里直接放一个 直接放一个看吧，他就是五，因为我是一起放他就那个，我放一个之后再往上面再放三个， 这里一点二七。 ok， 是不是搞定了？好，画石印，这里要画石印，画石印。我，我的羊点不是爬这来吗。不好放，我现在把它定在中间。怎么放呢？我喜欢这么来定，我喜欢复制一个 在这里。他们之间不是六吗？那他的坐标是不是三 s 轴的坐标对不对？好，那这一个是应该是他中间嘛，对不对？那我把原点定在这里。 so， 回车他们是一点二七，中间是零点六五嘛，所以他的 y 轴是零点六五。 好，选中他。 so， 回车删掉他啊，射回来了。行了，画石印，石印象，我们在石印顶层这里画他的石印框，右键多边形。好，开始画一个框。 好，你也可以整个过来啊。好了，框好了看一下是不是二点五哎，刚好二点五四，这边也是负了二点五哎，可以了可以了，就这样了。加一角标识。我来画个 圈圈啊。画个圈圈一定要画实心哈，不然画人家还以为画个圈圈诅咒他。所以这里画个圆形，在这里编个圈圈，看到没？好啦，外面也给他加一个圈圈啊，加两个圈， 所以说你这里可以加个实心，实心的话就把他的宽度改大一点啊，零点六零点五都可以。这里太大了，你就改成零点五 啊，看到没有？好，里面你可以改掉吧，对吧？删掉他，我也可以直接复制粘贴。看到没有，我放两个了哈。啊？看没或者是里面也不放也行啊。啊，你要放也行，这都无所谓了啊，这里 因为你 ic 一焊上去他也看不到啊。这里好了，那就保存哦，保存跟刚刚是一样的方法了。 sop 干吧，我加个后缀吧。啊，七分开好，然后马上要问你要不要唱下新的演讲类型，要了什么都不用管，直接单击确定提示，也不用管他命名好了，搞定这第一啊，这封了就搞定了。

大家好，这里是反映教育第六点五十四讲如何将我们的 o r c a d 原理图转换成我们的一个 o 特 dena 原理图。首先的话就是将我们的 o r c a d 转换成 a d 原理图时是有一个版本要求的， 最好的话就是十六点二及以下版本。用我们的 oscd 打开原理图之后，在主菜单栏单击右键，首先就是选中我们的一个 dsn 的一个文件工程，可以看到选中我们的 dsn， 然后右键鼠标 点击我们的一个另存为，另存为选上窗口，像这样，然后我们就有一个十六点二版本可选， 我们就选择一个六点二的一个版本。 how 和我们 pass 原理图转换的步骤是一样的，这是打开我们的 a d 二十一哈二十一，然后执行我们的一个菜单命令，非要用 pass 这一个导入向导， 选择我们的 o r c a 电的 past designer， 就跟 pass 原因图一样的一一样的这一类。 导入我们的一个选项，然后单击我们的一个内饰按钮，然后选择之前内存的一个十六点二版本的一个 ovcd， 然后按照弹出的转换上脑进行我们的一个转换。首先的话就是需要注意的就是我们转换过程中注意 转换选项的一个设置，就是这一个这一个这几项设置啊，等会我们导入的时候就可以看到，就这几项设置一定是需要我们的一个一个核对的， 然后根据我们的一个向导的话设置之后就可以看到我们的一个文件的输出路径和预览的一个工程文件， 就是像图六杠一百三十七锁式的一样，然后再继续单击我们的一个内饰的一个按钮，根据我们的向导进行转换，直到我们的转换完成。转换后的这一个 ad 原理图案就跟六杠一百三十八锁式 的一样，就是同样转换是存在不可预知的一个错误的，转换完成之后的原理图也是 仅供我们的一个参考，如果要使用的话也是需要检查和确认对我们的电阻电容的封装型号按照我们泵表核对一遍，有时候就是 vicicd 中有可以选择的封装类型时转换出来的一个封装型号啊，可能会 他的变化，这里由于我们高版本的话就是，呃转换成十六点二的话就是我就不给大家进行演示了， 前面就是有讲到就是直接另存为十六点六的一个版本，现在我的话就是直接用我们的一个 dsn 的一个文件，就你转 换过的一个文件来进行我们的一个转换。 首先就是打开我们的一个原理图的一个工程文件， 然后单击右键 选择我们的一个 cvs， 这里还是有十六点二高版本也是一样的，有一个十六点二的一个 dsn， 那么我们就直接用这么一个，然后选择我们的一个文件路径，保存 十六点二的一个工程，然后保存完毕之后就直接单击退出，打开我们的 ad 软件，执行文件，导入向导，跟我们 pass 原理图的一样，然后单击我们的一个 oscd 这个选项， and 这一个选择。 nice 添加我们的一个文件的一个路径， 注意的话就是这两个自动定位参数跟我们禁止标识手动参数我们是一定要选择的，要选择的就是可以看到上面的注射，就是通常除了导线属性会被转换成文本外， 其他的 oscd 属性被导入为原理图参数，原理图参数可以自动定位，即在旋转或者移动后自动放置这句话缺损情况手动定位参数，将标的蓝色小点在原理图中，通过禁止 标识手动参数选下来，选择清除他们，然后包括这一项，剔除我们的一个 vic 的 cd 的一个标题栏，以及使人我们原理图的标题栏，这的话我们是 可以看还我们的原档文档，这里的话就是这两个勾选，这里要选择我们的所有的一个，就是导入 osad 连接中，一定要选择所有 选集内，点击我们的 nixt， 然后这里是我们的一个工程的一个输出路径，再单击 nixt， 根据我们的向导来创建。 可以看到我们的原理图现在是已经导入完成了， 然后通过我们的检查，刚刚导入的原理图之后，我们给他进行一下我们的一个检查，可以看到这里的原 原理图也是同样因为我们的转换导致这里有一个开路的各种状况，所以我们需要手动去给他进行一个连接，手动连接完成之后， 然后你才可以确认使使用，因为我们是转换过来的，所以存在转换过程中的一种一种 不到，我们是需要去给他检查或者编议之后才能进行使用的，那么这一讲就到此结束，谢谢大家。

呦，我是吉米老师，接下这节课跟大家分享啊，如何将 pass logical 的原理图转换到 o rcd 里面来， 那么在这个转换过程中呢，他是要借助一下另外一个一点软件，就是 oppo 比赛。 好，下面给大家演示整个详细的过程。那么我们 logo 可能要先用 ad 来导入，那么我们的 logo 的这个原理图，那就要导出为 d 版本的啊， tst， 那我先保存在， 嗯，基盘吧哈，基盘，然后名字啊，而且叫 dc 吧哈，然后他的后缀杨利图的后缀抖出来的时候是 tst， 好，保存，然后你需要保 成什么了？你可以全选吧。好吧，全选，然后这里搞一个低版本的吧，两千零五的好保存。 ok， 现在是参加好了，那么接下来呢，我们需要借助 oppo 比赛啊，把它刚刚导出来的 tst 导入进来。 好，接下来我打开 ad 的软件，那在这里我们直接导入，这里也有个导入圈导， 我们打开导入向导，然后直行，下一步我们要导了，是配饰 logo 的文件，所以在这里面我们就选择配饰的 好，这里呢就包括了 pics 的 pb 文件 以及啊 pass 六即可。你看，我们把这界面拉开一下，给你看一下啊，这里是六即可的啊， tst 的问题。 ok， 下一步在这里呢，就要添加我们的文档，添加找到你刚刚导出了文档。嗯，导出文档， tst 的，这里后缀选择 tst 好了，就 dc 的这个文件对吧。好，赶紧下一步，然后要不要加载配饰的眼镜裤啊？啊，这不需要了，这就赶紧下一步 好了。要不要看所有的错误啊，看所有警告啊，其实都不用看了，看了你也看不懂，所以咱干脆就消掉了，你要看也可以，要看的话就勾上保存默认就行了，然后累死的。然后这是保存路径，保存在哪里啊？ 比如说你现在保存在机盘下面啊？ ok， 那就在这里吧，然后这里这里会自动给你创建一个哎， ad 格式的眼里图，还有一个就是工程文件， ad 工程文件你单击下一步就好了。好嘞，现在就已经成功导入完成了。好，就是大家看到了这个样子，这是转成 ad 之后了 啊，转好了之后呢？那接下来这里就会形象一个原理图文件，然后形象一个工程文件，因为 ad 的他管理文件是以工程的形式来管理的 啊，这个呢，需要你去了解一下 ad 的这种共和文件管理的这些啊，他的一个规范啊，这里我们就不详细去描述他。那么在这里呢，我们在单机，在鼠标左键放在这里，右键，然后这里有一个导出，从把这里导出一下，对吧？ 嗯，先保存一下吧。好吧，保存一下，那接下来我们在这里给他导出。嗯，干肌 文件 finer 拿到你导出导出的时候呢，这里选择 o r c d wechat capture 点赞啊，肯则这个 o r c d 原理图 is major。 好，确定，然后这是保存路径，保存路径的话，你找个路径来放一下吧。好吧，那比如说我在机盘的滴，在这里面啊，保存，直接保存在这里面了啊，选择 dbc， 然后这里选择 oppositv 的文件单机保存 来保证好了之后，我们的 osp 打开它，那我们再打开一下，点赞，然后在 g 盘，对吧？ g 盘点赞，找到 a s et 的这个文件好，单击打开，然后打开之后呢？我们需要给他做一个啊转化，把 std 的 dddt 的文件转成 dsn。 好，那你看保存在这里吧。好吧，还是保存在这里好。保存， 然后这里弹出对话的话就是有错误，错误的话就是不能转，不能转。有可能我们这个文件还没关掉，我现在把它关掉。它啊，全部关掉，再来重新再来打开它 啊，因为你文件一打开的你可能就光。嗯，就是早就进来不了了。那我们再重新试一下哈。来了，再转换一下 dsn 的文件还是不行，那说明就不成功啊，不成功，那我们再重新试一下啊，再重新打开刚刚 的 ad 文件，我们重新来做一次操作。呃，不成功，那我们在这里再试一下啊，看有什么办法可以让他成功。嗯，来吧，再来继续输出。嗯，输出干这个不成功， 然后这个是 pcd 的。嗯，这 cupturedsa 的，我们试一下这一个。好吧，大吉他。好嘞，这是 dsn 的文件，看到没，直接是 dsn 的文件。行啊，那我们还是保存在这个 dsa 文件家，里面还是 dbc 后缀是 dsn 好。保存 好。保存之后他这里有一些警告啊，对吧？有一些警告，我们先不管他了，我们只是做一个传唤而已。来了，在这个打开 osp， 拿单机文件，拿单机打开，打开 设计，然后看吧，在这里迪西，迪西，打开， 打开了没有啊？再等一等啊，那就耐心等一下。

两个两个原理图之间啊，他的绘图方式有什么不一样？大家都已经啊结束过了。那么有人喜欢用 o 啊 cd 画，有人喜欢用 logo 画，这是个人的习惯不一样了。好，那么最简单的方式比 osc 的画的非常熟， 你也爱上了他，所以你不想改到这里来。那怎么办呢？你就把画好的偶尔鞋底导入进来就可以了。 好，那你在 ov 里面画好了之后呢我们这里导入进来我现在现在新建一个单机文件然后单机导入找到你的文件我的文件是放在这里的。 好他然后在这里后缀选择 dsn 啊这是你的眼里除了然后当你打开 好啊，这里就提示了哈，有些信息看到没有封装有问题等等哈。好，你没问题的话就不会有提示。好了 ok 了，全部进来了然后颜色改一下马上给他改一下 设置显示颜色这里像的 fate。 ok， 看吧就进来了。 进来之后你还得打完表啊明白没有？假如啊你你是说进来之后哎，那你要打完表打完表你要注意一下双击他 p 风装你看一下你要有对应的 pcp 风装你就能倒进来，没有的话就倒不进来了。我们再看一下其他的 都有哈啊都有了那都有的话那你就可以 倒到 pp 里面去但是这个要注意哈，我现在让你导入导出了不是告诉你以后你碰到哦。哇小姐姐你都你都把他倒进来然后通过这里去打完表示不对的，因为你倒进来的那个名字是不一样的知道没有 啊。所以说如果杨利图是欧阿希的话的我们就用欧阿希的生产网表打到皮皮里面去，懂了没有？ 然后你倒了漏即可，只是用来给你去做部级的。我这一次倒是什么了？我这一次倒就是可能有有些封装啊，比如说我这个 ic， 这个 ic 我在 ocd 里面我见到过，但是我 的原理图老板是要用漏气口画的，那这个时候我就倒进来来提起他的风装，懂了没有？提，哈哈，所以我可以把他提起出来，选择这个燃气键，右键保存到库里面，看到没？原件类型， 你这个时候保存的时候就保存的原件类型跟逻辑，风装就原理童风装，披风装，没有的， 第中章就是要去 pp 文件里面去保存，然后去给他指定。好 啊，所以说现在说起来你听起来很简单，但实际上你去做的时候呢，可能问题会有一样啊，这个你去尝试一下就知道了啊，所以说你亮的时候，你也可以只做这个 ic 就好了，只画这个 ic 啊，加这个电阻电容啊，就简单一点啊，你来画一下 啊，看看你能不能实现出来。好，这个是啊，娄底可乐眼里涂了哈，刚刚转化的过程也给大家演示了，然后呢啊，他的一些注意事件给大家随便讲了一下了哈，那接下来我们来讲一下后面的导航表的操作。

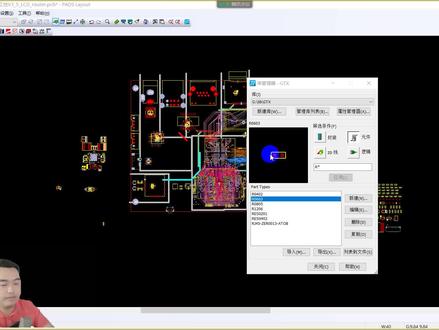

啊，接下来我们需要了解一下配饰眼线裤的一个架构，大家看到我打开这个库管理器列表 这里面啊，你看他有好几项对不对？有原件原件类型啊，有 pb 封装啊，这个封装是指 pp 封装，这个逻辑是指原理涂封装， 二低线啊，就是一些啊，二低线啊，文字标识之类的。那么配饰的阳键 他就包括了披风装包括了二地线，包括了逻辑，风装 就他包括了这三线。然后我们的眼里涂不是欧阿西，欧阿西滴画的吗？我们的眼里涂是欧阿西滴画的。 偶尔写第一画眼里图的时候，他分配的 pcb 封装叫啊零零三，对不对？他对应的不是佩斯的披风装，要注意对应的是原件类型， 所以人家类型必须要跟他对应的，人家类型的名字叫二零零三，然后你的封装名哈可以跟人家类型名一样叫二零零三。所以这个逻辑关系一定要搞清楚，搞不清楚就倒不进来的， 搞不清楚你们在画好这个图纸之后，这个 ic 你们是倒不进来的。 你这个 ic 画好了之后， 他对应的 pcb 封装要叫什么名字？你要给他起名字对不对？要给他起一个名字叫什么名字，然后你对应的 pcb 封装 就要跟他一致啊，名字不一致就打不进来啊，要搞清楚这个封装就就他 wifi 魔坏就是他，他封的名字叫什么？你打开一下我右键啊，保存一下，看一下 他的封装名字啊，刚好是两个是一模一样的，看到没有？假如是不一样的情况下，你要注意哦，假如我现在存这个库的时候，他两个名字是不一样的，你一定要以这个为准，明白没有你眼里涂，一定要 叫这个名字，跟他一模一样叫这个名字，那这个名字叫 wifi， 这么一大串又复制不了，那怎么办呢？你已经存到库里面去了，那么你就可以在这个库里面里面去找一下， 他是 wifi 的，所以我在这里输入 wifi， 好在这里有了，我在这里当局编辑， 哎，不是，我要单击复制，然后把这个名字复制一下，看没，我复制的目的就是为了去欧巴西里面去粘贴， 哎，比你一个一个去打方便了，对不对？这样你对应上才能够倒进来，所以你在这里查找的时候一定要注意在这个盐件里面查找，不要在封装里面查找 好，知道吗你，因为你对应的是人间类型的名字，随着逻辑关系一定要搞清楚。好，这个就是封装的问题了， 然后他的封装呢，他的顺序啊，就是这样子的，原件类型呢，就包括了这三项啊，如果是我们是欧阿西的话的话，你就不需要降逻辑封装了，明白，也不需要降，也不需要降二的线，只需要有批封装。 然后呢，人家类型就是一个名字而已啊，跟他一样就可以了啊。所以说接下来你们要做的事情就是把它 能够正确的导入到 pcb 里面来就 ok 了。所以大家的任务呢，就是把那一份原理图画好，然后呢能够成功的倒进来，倒进来之后没有任何的错误，有错 都要去解决，所以这就是今天的任务，今天的任务就是把这些图纸画好， 然后能够成功找进来，但是呢，有时间的哈，你不要一整天从白天到黑夜都是在画这个图纸， 如果你到了下午四点钟之前这个眼力图还没画好的话，就不要画了，我直接给你现成的， 你来做一下打完表的工作，然后你到了晚上再慢慢计划去补，知道没有，因为趁我还 还在人事。对，咱们就今天解决的，不要等到三更半夜的时候，来来来，找我去解决这些问题就解决不了的，知道没有？所以说我等会会发一份话。好了，这个压力图给到你啊，你到了四点钟还画不完的话， 你就别再往下画了，就直接用那一份原理图来去做后面的导玩表的动作啊，然后原理图你再接着去练啊，所以大家一定要注意一下这个时效哈。
