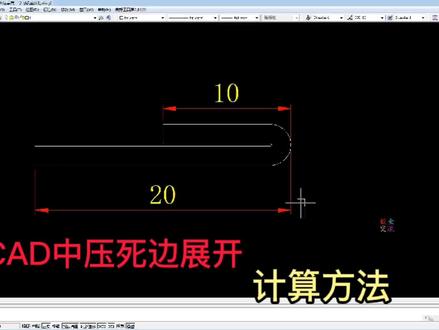

大家好，我是响亮，有朋友问我这种压死边在 cd 中怎么样去手动展开？这个我记得以前好像是有说过啊，今天跟大家再详细的讲一次，呃，比如说这个它是长二十折十是吧？看看料后是一点五， 呃，要一点五，下面的话，我就比打做二十乘以三十吧，我们把它对齐啊， 那么他这个展开的话，二十这边就三十展开，大家记住啊，用那个零点四乘以料后 料厚， 大家记住啊，就是说，呃，零点四是我们固定的，我们料是多厚我们再来，然后才来不停的变，比如说一点零，那我们就用一点零乘以零点四，然后这个杆转开的扣除就扣零点四，一点五就是一点五乘以零点四是多少？ 哎？是多少啊？ 啊？一点五乘以零点四 等于零点六，那就是零点六，是吧？二点零就二点零乘零点四，像这样去做就可以了啊，直接套进去就可以了。其实这个其实还是很好记得啊，我们只要记住这个零点四就行了，然后这个展开嘞，就是 啊，刚算是零点六十减零点六，那就是九点四，是吧？九点四这个展开就出来了，然后我们来算一下这个折弯线， 折弯线我以前也跟大家说过，就是他的折弯线是扣除的一半，这个扣除是零点六，刚才算了吗？是吧？零点六是怎么得到的呢？零点四乘以一点五，那零点六除以二的话就是零点三，零点三减十就是九点七， 然后这个展开他就是直接是三十乘以二十，九点四折完线也算出来了，是不是相当的容易，相当的方便啊，大家就是这个方法，再然后呢，为了验证这个方法对不对？是吧？我们在三位里面做一试试看，我先建一个零件， 哎呀，然后然后有点卡，嗯，三十乘以二十是吧？那我就三十 二十，他的厚度是一点五，一点五， ok， 然后折，折哪一边呢？折三十这一边， 这这一边啊，三是这边我们选这个啊，这边然后点一下， 一百太大了，要选小一点啊，选，先选这个，一百太大了选小点，选十，我们折的是十，这边十，然后记住这里，这里我们填，就是直接填 k 一四，零点五就好了啊， 如果不对，你把它改成零点五，折十三十，这个边好确定，然后保存一下，就存在桌面保存。哦豁，以前有啊。 嗯，半，哎呀半斤 哇，都有啊，这名字二 好，然后我们倒这个 工程图这边把它倒过去， 把这个展开。是确定保存一下 这么慢的吗？ 好，我们的 cd 里面看一下啊，刚才是钣金交流二，钣金交流二 就这个图，然后我们看一下刚才我们三维做的跟这个 cd 里面手动展开的是不是一样的， 验证下这个方法啊，把它给转一下线，把这个标注去掉，颜色变一 下，然后我们把它给重叠一下，你看是不是一样的，这里一丁点的话我看是多少？ 零点零零一是不是可以忽略不计，是不是展开是不是一模一样的？所以的话呢，就是我们在 cd 中展开，用我刚才说那种方法，直接用零点四乘以六后就 ok 了， 然后去这样去算，这个指纹线跟我们的三维做是一模一样的，是吧？同样我们在三维里面记得填 k 音值，零点五就 ok 了。好了，今天关于这个压死编跟大家说的还是蛮详细的啊，就说到这里了，谢谢大家，我们下期见。

机关切割画图练习 y r 角折弯管快速画法，把这个擦掉，新建个零件拉伸画矩形好，修改一下尺寸，这里两百，这里三百， 好把这上面一根线转为构造线，打勾，确定好实体，这里是三十，做一个三十的方管，然后这一个也是三三十， 接着导圆角，这两个边哈导一个三十的圆角，然后再给广加一个二角一点五，这一些边选上 好，接着转钣金，选择第二个，这两个面去掉厚度值一点零，接着扯裂边，扯裂 选择这里的四条边 啊，再做一个草灰头链， 另一边也是一样的，做一个镜像好，接着涨停， 选择这一个，再选择这一个好打勾，这样的话这一个咱们的切管下料图就做出来了。

q 六，工程图里面的钣金展开图，如何把这样的双折弯线更改为单折弯线？我们先切换到布局，双击这个视图， 把类别切换到视图显示，把相切边显示样式调整为无确定，再切换到注视，点击显示模型注视，切换到显示模型注视， 点击左下角按钮，显示所有轴确定，这样所有折弯线就显示为单折弯线了，但是我们发现折弯线超长了，我们就会去调整了，我们只需要把绘图细节选项里面的 x like 这个配置选项的数值改为零就可以了， 最终我们可以得到这样的效果。好，我是刘志聪，视频左下方有系统学习 crio 钣金工程图入口，关注我，学习更多钣金设计与加工知识，谢谢大家！

大家好，我是你们的好朋友彤彤，这一节我们来手把手教大家一下，嗯，板筋展开，我们就拿一个一百乘一百的，以不同板材厚度或者说不同的细手来扣除，我们来，嗯，手把手教大家画一下啊，比如说我们现在画一个一百， 输入一百，一百， 我们有板材厚度，我们得输入多厚呢？我们得，假如我们现在是一个厚度，我们把它偏移，我们发现他是不是一个多段线，他是 比较闪的，每个都是单独的一个线，我们给他合并起来，或者说我们使用高版本的可以直接选中，我们输入界，他就会给你 呃，变成一个多大线，但是呢，我们这个低版本的，二零一零版的，或者说二零一零更低版本，我们借不行，所以说我们可以输入 pe 敲空格键，输入 m， 然后选择我们需要选中的线段，敲空格，然后转化为多段线，我们输入空格，也就是 y， 然后我们这里再输入合并界 模糊距离零，再按空格键，好，我发现他就被染成一个断线了，然后我们偏移，我们选中这个线，输入 o， 我们朝里偏移一 就可以了。然后我们再标注他的距离，我们这边是一百，这边也是一百， 然后我们把它给刷出来他的尺寸，好，这就是我们首先把他这个折弯的这个 线的尺寸与角度给标注出来，所以说我们这里是九十度，我们先不管他，我们再输入，假如我们这个宽度是五十宽，我们再输入 l 五十，也就说直线的绘制 看到没有？我们直线的绘制，然后我们朝下偏移，好，我们一朝下偏移多少呢？首先 我们看一下啊，假如是一百，我们这里的这里的尺寸是一百，所以说我们朝下，我们先不管他系数扣除，我们先输入 o， 再输入一百， 也就说我们这个距离是一百啊，我们暂时这个尺寸系数还没扣除，所以说这是第一步。然后呢我们再扣除 他的系数，每一边的系数，比如说我们是零点九的板材，我们朝上正交偏，嗯，朝上输入 s 拉伸，我们输入零点八， 现在变九十九点二，相同的道理，我们在朝下偏移，当然了两边尺寸是一样的，我们当我们自己熟练之后，可以直接偏移九十九点二， 我们把这个线给删除，然后我们再连接两侧 好，然后我们这个图也就绘制，他的展开图也就绘制好了，然后我们再把他的中间这个他的折弯线给绘制出来，呃，再添加他的工艺， 再输入折弯这个钣金展开的这个尺寸，相关尺寸，一定要把它标注出来，然后我们再把尺寸给刷出来， 然后我们给他标注他的板材，比如我们这个是一点零的冷打板， 我们数量再标注一个数量，并且我们这个方向一定要分清楚，也就说我们这个折弯这个方向一定要分清楚， 因为我们这个两侧距离是一样的，说他不分方向无所谓，但是呢，如果说我们这里要开一个孔，他就得分方向，我们得分清楚他该是如何的。倒比如说我们把这个作为主视图，我们这边放在右侧，就是他的左， 我们是往这边翻，这就是他的左视图。如果相同的道理，如果我们把这个转弯线放在右侧，就是他的右视图， 后来左侧就是他右视图，我们从这边往这边翻看中的道理，下面跟上面这样翻，好，这节我们就教到这里啊，谢谢大家观看。
