北京精雕建模教程

今天教大家做一个危险物品视频啊，稍微有点长，但是你能学到好多东西啊。画好这个线以后呢，我们直接来选择去进行制作吧，先选择几何曲面下的这个旋转面， 选择一下我们的这个轮廓线，好，然后呢再来右键选择两点，去把我们这个平针啊去给它旋转出来，然后点确定，然后呢我们选择一个复试图 好我们这个瓶身呢，选择框选啊框选，然后呢这里选择一个几何曲面下转为网格面，然后呢点确定好，再来选中我们的这个瓶身，来看一下他下面的这个尺寸， x 方向是四十七点一一我们这里边呢选择艺术曲面下的 展平机映射拼合，选择桌面展开二十三点五的曲面，点确定好，然后呢我们再进入到虚拟雕塑去选中我们这个线条，选择模型，新建模型， 去建一个模型出来，建一个空的啊，而且呢这里我们还得需要啥呢，就是不要去给他留这个余量， 选择模型，新建模型，把边界余量呢就给他取消，来整理点确定哦，然后再把我们这里呢去调整颜色，选择机器团下的祥云单线浮雕孔呢，设置好我们的这个高度，还有呢加一个空间高度点颜色点线右键啊去生成我们这一个菱形，然后呢再来选择我们的这个特征 巨型阵列，去填好我们这个数值以后呢点一下这个颜色啊，去把这个呢去给他针列出来，针列出来以后返回到二列绘制，选择平面显示，选中我们这个图形，选择组合对齐和我们原来的这个模型展开的这个图形呢去进行对齐 艺术曲面下的拼合，背平的曲面呢就是我们的这个做的浮雕图， 平和基面呢就是我们展开的这个瓶身，然后呢直接点叠加曲面融合点，确定 好，这样把我们这个瓶身呢可以去给他删掉了，然后再来选中我们的这个图形，选择艺术曲面，这里呢选择圆柱面映射平和展拼图呢就是我们的这个矩形框，然后呢直接点确定好，这样我们这个瓶身呢就给他生成了， 接下来呢我们选中这个图形，选择变换下，进入到三 d 环境，然后这里呢直接点击确定，再进入到三 d 环境。呃评测呢我们已经做好了，然后接下来呢我们就开始来去做上面的这个造型， 好，再来选择我们这个圆，这里呢选择曲面绘制下的拉伸面啊，我们去做一个向上，去给他做一个拉伸面出来，这里呢加上半加下半全部都给他卷重。呃，这个呢我们就直接呢选择一个俯视图，目 测一下，看它的这个高度啊，把它放到这，然后呢直接点确定，那再选中我们这条线，再来选择曲面绘制下的拉伸面，然后呢再去进行一个拉伸，拉伸方向呢这里我们要选择一个双向啊，右键 单向拉伸，改成一个双向等距拉伸好，然后呢再去调整一下我们拉伸的这个厚度点，确定 好，选择辅食图，再选中我们这条线，再来选择这个曲面绘制下的拉伸面，然后呢再来旋转去看一下，好，再把我们这个拉伸面呢再去给他缩小一点，因为他中间的这个呢是要小一点好点，确定 好，接下来呢我们去把我们这个啊引进啊，这个保险，这个地方呢这个线条就给他移过来， 这个呢我们是用的曲面绘制下的管道面， 好点确定，然后呢再选中这条线，选择曲面绘制管道面，然后这里选择两端加盖，然后点确定好。然后接下来呢我们就可以复试图把线条呢去删掉， 选中我们的图形，然后呢去给他改一个颜色，好，这样我们这个手雷的效果呢就完成了。

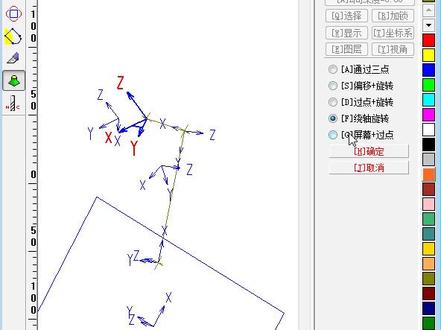

大家好啊，我们先讲一下坐标系啊，网友在后面留言，是吧？坐标系怎么去学习？那其实我们五点要坐标系呢，其实也蛮简单的，那么可以看一下啊， 我们点一下坐标系，他就有一个设置当前坐标系，其实我们这个事业坐标系目前就是当前坐标系，对吧？那他后面有个创建坐标系， 当然我们肯定是先创建一个，创建一个他就通过三点，那在屏幕上我们可以先随便点三个点，一二三是吧？随便点，但实际当中我们要画些线是吧？去点好点，三个点确定输坐标题 名称，那我给他一个，比如说零一是吧？或者是坐标系一啊，确定让大家看，在这里他就有一个坐标系了，但这个坐标系他的颜色没有他深 是吧？他比较细，你看他的箭头比较细，那说明什么情况呢？他只是个坐标细，不是当前坐标细，那么在画图的时候呢，他还是以这个坐标去去算尺寸， 那如果说我们想以这个坐标机器算尺寸定坐标呢？那怎么办呢？那么就设置 是吧？设置当前坐标系为这个坐标系是当前坐标系，点一下他是吧？然后右键退出来，那现在他就亮了，是吧？ 而世界坐标些变灰变暗了，是吧？变小了，那说明话读的时候，他就是以这个坐标去去算。那比如说我们在讲点的时候，我随便说个点是吧？点位置点，那零点在这个位置是不是？那我们比如说零 逗号、零回车，那大家看，那他现在零逗号，零 x 零 y 零，他是不是不在这个位置了，他而在这个位置了，那我们假如说我们再输入一个点， 说 x 一百，逗号 y 零回车，那你看那 x 一百，从这里到这里是一百，是不是歪方向是零，也就是说我们 连条线出来是吧？连条线出来，你看那这个线的长度是一百是吧？长度是一百，为什么他是一百呢？因为他是以这个点 去算的，是不是？而歪是零，也就这意思，那么转一下，中间旋转一下，如果说我还要做一个，做一个点，在这个地方，在上面再做个点， 我给他竖个 z 方向，咱们再来做个点，还是一样 x 零逗号 y 吗？ x 一百哈， x 一百，逗号 y 零，再一次逗号 z， 我们给他五十回车，那你看一下是吧？我们再连声线，大家看的秒清楚了是吧？哎，连声线注意看是吧？他并不是 这个坐标系去算的，而是以这个坐标系算的，所以说他要当前坐标系是吧？那就是甚至当前坐标系。好，那么再来一次吧，既然说他有一个坐标系，你还继续创建是吧？比如说我可以在这里创建坐标系，创建坐标系刚刚是通过三点，那么现在也通过三点， 好，第一点 x 在外是吧？抓到终点也行是吧？来 零点是吧？ xyz 长在这边，能确定一下是吧？那么加二是吧？这是第二， 那这里是不是又一个坐标系，然后再设置他为当前坐标系，那这个又不见了是吧？又不见了，又按了，这个就亮了，他就是他去算了，他去算的。那么实际当中，我们在画图 比较复杂的图形的时候，我们会用到坐标形，因为那样的话方便我们画图，但一般简单的图形呢，我们还是把它设在这个地方，视觉作败系，作为当前工作作败系。好，那我们再继续看，再继续看。 那创建座位是有很多种方式是吧？他一个是偏移加旋转，还有过点还绕轴，屏幕上的点是不是那偏移加旋转， 那么实体坐标系是吧？那么实习哪个坐标系？我实习这个坐标系是吧？便宜多少？便宜啊，五十 偏移是吧？回车是吧？那就偏到这个位置来是吧？偏这位置，然后你说偏移旋转，他还是要继续叫偏移是吧？偏移，那再输入六十，这 行不行呢？那么确定一下他有吗？没反应是吧？那所以说你输的尺寸，因为这里比较啊，看不清楚全部是吧？输偏一点，偏一点，所以说我们再次来是吧？我们以这个坐标系推出来 窗帘做标系偏移加旋转是吧？那我十七当天做标系吧？是他是吧？属于偏移直。偏移直怎么输呢？是吧？怎么输呢？ x 偏于二十，逗号， y 偏于三十，回车是吧？要数两个字，数一个字看不出来是看不出来，输入过后进回车，它再是没有偏，只是把 x y 给我们偏了一下，然后你要不要旋转？ 输入旋转角度，就说我再一次偏移过去过，要不要旋转？那旋转到底是绕哪个轴？他默认的是绕 x 轴，绕外轴是吧？你看 x 轴，那绕 x 轴，我们绕 z 轴旋吧， 这种好看一点算这种绕这走选，选一个四十五度回车。哎，那这个做完线和胎压机是不是一个角度了，然后不想再做了是吧？去确定你不想再旋转了，你可以继续选，确定一下， 那这个坐标系统书第四个是吧？创建坐标系里面 过点加旋转，就是经过一个点拾取点，是吧？随便在这里点一点旋转是吧？旋转，那我刚刚并没有拾取到一个点， 是说过点价钱的肯定也要选一个啊。这个是吧？选一个这个坐标系作为参考，作为参考，我凭凭就说凭空在的屏幕上点是没有用的，是吧？要选一个当前坐标系作为参考，然后再输入一个点，哎，到这里来 转一下，到这里来是不是在过去了，是吧？那要不要旋转的？绕外轴转多少度？转九十度是吧？可以这样子的，确定一下，还可以继续转，绕 z 轴转三十度是吧？让 x 转四十五度是吧？确定一下， 那这个第五个，那做这一做的有什么目的呢？当然是设置当前坐标系为他，那么画图的时候就以他为坐标系，以他为做标系。那么再继续看 看，那么窗帘坐标器还有绕轴旋转是吧？屏幕过点其实也一样，是吧？也一样绕轴旋转，那么首先要拾取用户坐标器， 这个坐标是竖轴线，是吧？轴线的起点，起点，我们以这个点开始轴线的方向点，我以这个点作为方向点，然后旋转角度六十度，是不是？ 那他就是说这个做完席绕这个轴转到六十度，就好像我们的旋转讲变化，你们的旋转的时候是一样的，是吧？绕这个轴线转了一个角度，你注意看，注意看，他可以旋转的，是吧？要不要确定呢？确定一把是吧？那这个六是不是啊？好， 我们再继续看。创建坐标系有屏幕过点，那么点一下，他首先竖坐标系，是吧？竖坐标系，那么比如说书这个坐标系，是吧？一点他，他就以屏幕把他摆正了， xy， 那就直接确定，是吧？七、 别说你悬到一个角度，然后再创建坐标系，平步过点，平步过这个点，比如说平步过这个中点， 那他直接把 xy 摆正了，是吧？啊？这个用的比较多，是吧？确定一下，输入。八啊，在坐标系，那么修改坐标系，说，我发现我的坐标系错误了，是不是啊？那我怎么办呢？我就可以修改他，比如说我们修改哪个坐标系？实 用户坐标系，我修改这个坐标系，是吧？这个坐标系通过三点吗？好，我们屏幕随便点一二三，把它修到那边去了，是吧？再确定一下，哎，他跑到那里去了，是吧？修改删除坐标系，删除删除， 当然我们这个坐标系能不能删除啊？是吧？到底选哪一个？七、这个当前坐标系是不能删除的，是吧？不能删除当前坐标系， ok， 管理坐标系，就说我们现在看看有多少坐标系，是还有多少坐标系，显示所有坐标系，隐藏所有坐标系，是吧？显示坐标系，隐藏坐标系啊，隐藏全部，显示全部优点一下，是吧？就这意思，那么坐标系其实是为了 发表复杂的模型，当然或者是说在加工的时候，是吧，需要摆的一个四项，是吧？就可以用坐标系，就是我们加工，所以我们当前坐标系是当前坐标系去加工， 对不对？做表示，或者在画复杂图形的时候啊？确定他， 但一般呢？不是很复杂，出行我们可以不用的做表细，当你做了一个境界的时候，你就会喜欢用做表细，他就省了很多事情。 但有时候我也会用到只说不经常用。不经常用那看情况，比如说本身我画的出来，我就不需要再去用做短期了。好，那么这里讲到这里。

哈喽，大家好，这里是佳佳今天网络课，我是佳佳老师，那今天给大家分享一个小知识点，精雕八点零单向门面的一个使用方法。 首先的话，这里边的话有两个这样的一个小曲面，那这个都是通过这个单向门面制作出来的啊，接下来的话我来演示一下如何去做出这样的一个单向门面。好，我们先回到俯视图， 然后呢我们可以看到这个追拍器，他是这样子的，我们给他切换旋转一下，旋转到这个样子，那这个时候我们可以通过线条曲线去画出这样的一个形状，然后再画一条。 好，然后我们再切换到这一个服饰图，我们可以选择一条线，让方向盘向上进行一个移动。好，然后呢我们再通过旋转， 我们通过曲面绘制单向门面，选择第一根，第二根，这样的话他就会自动生成，我们点击确定，那这个面的话，咱们就给他生成出来了。 好，接下来的话，我们通过同样的方法先画一个圆，然后呢我们再去画一个大的圆，然后切换到辅食图，我们选择这个圆往上移动， 那这个时候我们再去选择曲面绘制单向门面，选择第一根线，第二根线，然后确定，那这个时候大家可以看到也就生成了这样的一个面。好，这个单向门面的话，使用方法就是这样子，大家可以自己去尝试做出各种各样自己想要的这样的一个曲面。

大家好，我们开始讲课，那么这节课讲一下倒角是吧？倒角就这个，一个是倒圆角，火腿间加零是吧？零， 因为他比较用，比较常用，是吧？你按一下欧的键，加零是吧，他就会跳出来，所以当我们这里面出现的一些快捷键，大家一定要记住，是吧？要记住用在画浮雕的时候，不可能说啊，你手去点是吧？手的去点，那样点的话就相对慢，因为浮雕他这个工程上要画， 要画很久，不是一下能画好的啊，所以大家记住快捷键，快捷键。好，那么言归正传，那么看一下，我们随便画一个矩形，随便画一个，好吧，进行一个倒角 单线过渡是吧？输圆角大小，比如我输入圆角二十回车，他选请选择曲线，那么 随便点一个曲线，对吧？大家看是吧？他就自动跟你圆角了，是吧？四个角都跟你圆了，好，看着这个，然后再看圆角过渡，还有个两线过渡，两线过渡，裁剪曲线，大家应该明白，是吧？那么选第一条啊，选输入，先输入圆角半径是吧？输入三十 第一条线，第二条线，那这就倒了一个三十的圆角，当我不裁剪曲线的时候，点他，点他，那他就不裁剪，不裁剪，那这个项目比较简单，那么看一下三围里面的倒圆角，同样的方式，我们也画一个矩形，比较简单，点一下他进入我们三围里面的倒角， 也是我的欧箭，我的零件啊，加零不是欧，有两线倒圆角对吧？当然首先还得输圆的大小，比如输二十，所以第一条线，第二条线是吧？两线倒圆角， 两线倒圆角是吧？一个个去倒，那如果说我要一次倒右键一下，下面有个轮廓倒圆角，输圆角大小，我们还是输三十点这个轮廓 啊。轮廓十一曲线，那十一曲线他是组合曲线，不给我们死曲是吧？不给我们死曲，那么点个角行不行？也不行，那么这个曲线呢？我们把它炸开，当出现问题的时候，是吧？按一下 f e， 看一下是吧？看一下倒角，当 f 一，他这个倒角，哎，我们要在这里在这个模式下点开过后，按一下 f 一是吧？那他就有倒角，但这倒角有时候他没翻译过来是吧？他并没有，有时候有是吧？有时候有，有的，少数部分的指令是没有的， 然后看轮廓打圆角，打不出来，那怎么办呢？我们把它炸开是吧？右键一下，炸开了吧，炸开 我们再去做倒角轮廓，倒圆角数圆角半径二十，然后再点这个轮廓，所以说他必须是炸开的线啊。如果组合线呢？就不可以用轮廓倒圆角，当出现问题的时候，要看下面提示区，当然我这里是看不到后面的哈。 那么看一下倒斜角，看着这后悔倒斜角出倒角半径，比如说五十，是吧？倒斜角点一下这个角形吗？不行是吧？那他呀，这里又是封闭的是吧？不是组合的，他又倒不了，倒不了，那要把这个线呢？组合一下，编辑组合 琢成功，然后再次倒斜角是吧？输倒半，倒角半径二十是吧？他要输两个半径，好像不是刚刚这样说的，是吧？因为这里看不清楚是吧？输两个半径，那 另外一个半径三十，实际曲线一，曲线一，曲线二。说这个就不用组合哈，就可以做。刚刚讲错了，咱们看是吧？曲线一，曲线二是倒斜角，当两个角，哎，你可以梳两个距离，是吧？就倒，不等圆角，不等角啊？不等斜角。咱们看一下倒尖角 裁剪曲线就不用说了，是吧？不知道倒尖角十一曲线一是吧？十一曲线二。那倒尖角好像就要炸开了，是吧？好像就要炸开了，那么再把它炸开啊？现在好像没炸开，是吧？编辑炸开， 炸开过后再看，是吧？一段一段的，然后再倒尖角，直接曲线一。好，曲线一，再曲线二，是吧？好，倒尖角失败。 倒尖角失败是什么情况？好了再画一个。嗯，倒尖角有点懵，是吧？有点懵。如果看到下面提示，那如果这 两个他能不能自动延伸呢？找尖角裁剪曲线十一曲线一，再十一曲线二，是吧？那应该这样子的一个概念，是吧？这样的一个概念 就是看不相交，而你相交过后，你再倒尖角，是吧？他本身就是个尖角，你再倒尖角就倒不了了，你再点他，再点他甩都不甩你，是吧？尖角失败不可以倒， 那也就说不相交的我们可以倒尖角，那这些是倒不了的啊，但这些是少不了的。好，那明白了是吧？明白了这个倒尖角这个意思，那么就讲到这里。
