eplan如何更改关联位置

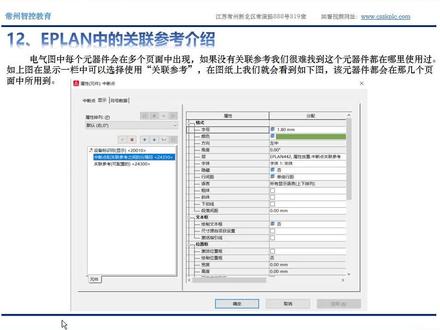

大家好，欢迎来到 eplain 小课堂，我是木子，本期视频向大家介绍一下 eplan 中的光年参考的介绍。 在我们绘制 epon 电器图纸的时候呢，每一个元气键可能会在多个图纸页中出现多次， 那如果没有进行关联参考的话呢，我们很难会找到啊，一个元气键在哪里使用过，在哪一页出示使用过，那这个时候我们就需要通过关联参考，让我们把不同页的啊，但是是同一个元气键上面的符号把它连接起来， 这样的话我们就可以能快速的通过一个元气键就可以找到我其他的一些辅助元气键，或者说其他的一些点位在哪里， 这个功能就叫关联参考。然后下面 现在呢，我们打开伊普拉软件，向大家介绍一下我们这个关联参考的应用啊，像之前我们在讲中断点的时候呢，像这边有一个 l 和 n， 他呢也是可以直接跳转到下一页的这个 位置，那这个时候呢，其实用的就是关联参考的啊，关联参考，那这时候我们可以举一个例子啊，比如说我们插入一个符号 啊，我们先插入一个触点啊触点，比如说我们插入的这个触点呢，是我们啊熔断器一他的一个辅助触点，比如说 f 二一他的一个触点，那这时候呢，我们再插入一个 啊，日记保护电器啊，超越日记保底装这个安全设备，我们插 还有一个啊，热过来保护，就是热机电器啊，插于热机电器缺电。 好，我们也改成 f r e 好，这时候因为他们的这个设备标志符， 射标是否的名称都是一样的，所以说这时候我们可以看到在 f 二一的这个地方就直接出现了一个一点八啊，因为这个一点八呢，就是对应我们第一页图纸的第八列，就是他的一个辅助数点，就在这个地方啊，那这时候我们看一下位置，我们的这个 f 二一的他的这个也出来了啊， 这时候我们可以比如说像 fr 一的一个一点八，我们按住键盘上的孔雀键，再点击鼠标左键，这他会直接跳到我们对应的辅助触点上，包括我们的。呃，辅助点 i 发一，我们找选择一点六，按住孔雀点击一下，这时候他就会跳到你到我们这个热电器的啊，主主主原件这边去啊，我们可以看一下，那这时候这个关键参考怎么设置啊？我们需要打开我们的 啊软件，然后在显示里面找到关键参考啊，看一下他这边是否显示，这边可以显示他字体的大小，颜色啊，包括方向字体是否显示等等啊，都可以在这里面进行设置啊， 先可以进行试试，然后我们也可以选择出点印象啊，选择在原件，我们可以把我们的主出点放到我们这个原件右边啊，用来方便我们去浏览他在什么位置啊，因为有的时候像我们这个热电器他后面，或者说像交流接触器的话呢，他后面这种辅助出点不止一个，对吧？那这时候他可能又排很 多个，就在我们的后面啊，那这时候我们就可以选择在原件啊。 好，那这个就是本期的一个关联参考的应用啊， 大家有易葡萄软件的呢，可以自己在软件上面自己试一试。好吧，本期视频就到这里，谢谢大家观看。

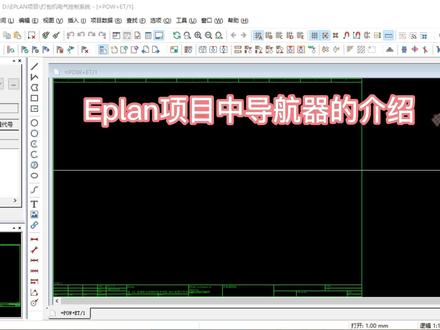

大家好，这节我们聊一聊项目中导航器软件被启动后，在这里我们可以看到自动激活的页面板和图形玉兰面板， 我们可以拖动面板的标签调整导航系位置。工作区面板有展开显示、浮动显示和锁定显示三种显示方式。 每个面板的右上角都有两个按钮，这个按钮用于改变面板的显示方式。单击这个按钮展开显示导航器，这个按钮用于关闭当前面板向外拖动打开的导航器的标签。将浮动显示导航器 选择菜单栏中的页导航器命令切换页导航器的打开与关闭。页导航器包含数列两个标签，按下 ctrl 加 type 键，再竖和列表标 签之间切换，也可利用单机光标实现列表结构和数结构之间的切换。打开的项目文件中，通过按下 ctrl 加 f 一二键， 在当前打开的图形编辑器与页导航器图形预览搜略框之间切换页导航器。项目中的原理图页都可通过上一节讲的方法进行新建，新建完成后，在左侧页导航器中可集中查看和编辑页及其属性。 页导航器中的筛选器下拉选项需要注意，有时会发现导航器中的图纸不见了，或者只剩下几张图纸，再重新新建这些丢失的图纸时，软件会提示页已存在， 这时就要检查是否选择了筛选器的下拉选项。筛选器下拉选项中的配置各有不同， 软件默认情况下有两个选项未激活默认。单击筛选器后方的扩展按钮，查看各个配置的条件设置。 通常选择筛选器中的未激活选项可显示项目中所有图纸图页。导航器的工作区面板有什么作用呢？作用就是为了便于设计过程中的快捷操作，我们今天就讲到这里，下节我们聊一聊项目中页的操作。

大家好，欢迎来到公控 plc 不到四个频道，在开始本期视频录制之前呢，先回答粉丝几个问题。 第一个呢，博主在 b 站更新的视频啊，会持续不会断更，嗯，给广大易破烂的爱好者呢一个学习的空间，感兴趣的朋友呢，可以持续关注。 嗯，第二呢，就是有很多朋友在后台私信啊，包括交流群，微信， qq 都有问到博主有没有付费的课程，会不会更快更好更便捷。 为此呢，博主给广大的粉丝呢一个答复，呃，付费的课程当然是有的啊， 但是呢，呃，博主免费的课程会持续的播出，那么付费的这个课程的课表呢，就先贴在这里呃，大家有兴趣的朋友们呢，可以扫描这个课表的联系微信二维码来私聊博主， 博主会给大家一一的解惑讲解。好，那么接下来呢，开始今天的课程。 今天的课程呢，依然是有两个话题，第一个呢，就是关于项目的名称的更改， 呃，其实在 epon 二零二之前的几个版本呢，呃，名称的更新呢，都是通过菜单直接进行的呃，并不能通过这个页导 导航器的右键去更改，你看这个崇，明明这里是灰色的，是不可以修改的。那么在二零二二呢，实际上这个版本的项目的名称的更新呢，也是在菜单，只不过呢，他换了一个位置， 我们点开文件的这个菜单，然后呢，在新项目，这就是当前项目的名称，然后这里有一个这样的图标 啊，很多朋友都不知道这是一个按钮啊，实际上他是一个更名的一个按钮，所以点击以后呢，你就可以直接更改这个工程的名字了， 比如说更新到公控 p 二 c 步到四，确定， 哎， 这个时候这个工程的名字就由这个，呃，新项目变成了这个公共 plc 布导师啊，是不是很容易，对吧？好，这是今天的第一个话题，然后呢第二个话题呢，我们要聊一聊这个 关联参考，关联参考呢，在这个一盘的绘图当中用的是相当的广泛，我们可以点开这一个视力， 上一期呢，我们画到了这个一体两百 sp， 那么这节课程呢，我们接下来要往这个一一体两百 sp 的这个具体的 io 点去绘制，所以呢这个时候我们就会用到关联参考， 那举个例子哈，首先呢我们在这个页导航器呢，新建右键，新建一个 io， 然后呢我们回到这个一两百一十 p 这里，呃， 这里呢是这个四 d i， 然后四 do， 所以呢我们要把具体的四 di 的点要画出来，四 do 的点要画出来， 呃，这里呢四 d i 呢，是以这个 a 一为代号，四 do 呢是以这个 a 二为代号，所以呢我们打开 这个刚刚新建的页，然后呢仍然使用创口红的形式来绘制， 找到这个一千两百 s， 然后呢双击，哎，这个呢就是四 di， 对吧？是 di， 通过这个胎宝键可以切换这个变量，然后呢把它放置在这个下方，因为它是输入，对吧？ a 一，哎，这就是观念参考，看到没有，这个 a 一可以跳转到这个 a 一，好，然后呢我们要看 一看，呃，显示的问题啊，一般的关联参考呢，我们是要求他显示相关的页页码，对吧？那么这里呢，你看是没有任何显示的， 没有任何显示的，所以呢这里呢我们有一个小小的设置，在这里跟大家讲一下，点开这个 ae 的这个创口红，它是一个 plc 的盒子，然后呢在这个 plc 盒子的选项卡 这个属性啊，我们点击这个右上方有一个新建，然后呢输入这个搜索一下啊，比如说 关联，关联参考，哎，这里有一个关联参考显示主功能为 boss， 看见没有确定一下，然后呢会把这一个 属性呢添加到这一个表格当中，实际上我们现在呢是想显示这个主功能，对吧？因为他没有这个页码，所以呢我们把这一个打上钩啊，然后确定， 哎，这个时候呢，你看这里就会有关联参考的这个锁影，然后呢我们可以通过 点击键盘的 ctrl 键，然后光标移到这一个斜杠五点零这里，他就会变成一个手指就可以直接 跳转，这里呢就是他会显示跳转到刚刚的四点三，也可以呢选中他，然后呢按住键盘的 f 键啊，这个时候要是英文的，英文的输入法啊， f 键 也可以回到这里，是吧？这就是典型的这种呃，非继电器的这种关联参考的跳转两种方式啊，呃，一种呢通过 ctrl 键加鼠标左键，另外一种呢就是键盘的这个 f 键啊，可以 f 过去。 好，然后我们再建一个艾欧液，把那个 个四个四输出啊，四 d o 的也新建过来， 你看这个是四 d o 哈，然后呢推不见切换他的变量，这个因为是输出，所以呢我们把这个模块放在上方 确定，然后呢这里注意要跟一下名啊，刚刚输入是 a 一，对吧？输出是 a 二，所以这里不要搞混淆了， 然后 f 过去，对吧？同样的道理啊，这里呢也把刚刚的这个主功能的这个显示把它勾上，哎，这个时候就可以了，你看输入是关联到第五页，对吧？刚刚， 然后输出呢是关联到第六页，嗯，然后他的这一些关联过去的呢，都不是主功能啊，这里要提醒一点，这个主功能啊只能勾一次。 主功能呢，我们通常是打钩的地方是哪个位置呢？是在这一个，呃，申报材料清单的这一个填写型号的这个位置，那么在这里呢也就是这一个 ow 啊，就是这个总缆。这里 这里是要打勾的啊，这里是要打勾的，然后这里填上相应的这个型号啊，这里我我们这次就先不填，然后这里呢也是要打勾的，这里填上相应的型号。 那当你有部件库的时候，如果通过部件库直接插入的话，啊，他是可以自动导入的啊，好，这就是非继电器的这个关联账号。然后呢我们在这个 数字量输出的这个模块的这个具体的图图形，这里呢我们插入一个继电器，看继电器会是一个什么样子， 这里呢我们在这个插入中心返回，然后呢在符号 ic 电气工程线圈，哎，我们就插入一个普通的继电器就好了， 好，然后呢我们再插入这个继电器的这个触点， 触点呢，我们插入到这个输入模块，那么我们用这个常开触点啊，普通的常开触点，然后插入到第一个地址的这个数字量输入这里， 同样呢这里的名称呢要和这个线圈保持一致， 那这个时候他的关联参考会自动的显示出来，这里我们可以 f 过去，然后你可以看到下面会有自动的这一个呃 关联参考的这个触点印象，这个呢就是继电器的一个特性啊，他不同于刚刚讲的那个，呃， plc 盒子或者黑盒子之类的这种关联参考， 在这个继电器的这个线圈下方啊，他会自动生成一个触点的一个印象。好，然后呢我们双击这个线圈，可以来看一看这个触点印象。双击这个线圈， 然后呢在显示的这个选项卡下面啊，还有一个指指选项卡，还叫出点音箱， 然后呢这里呢有一些属性。呃，这里给大家提两点。第一个呢就是这个 自动对齐的功能，嗯，默认的情况下呢，是钩上的，这个钩上会有一个什么作用呢？我们可以做一个小实验， 把这个选中这个线圈，然后拖动他，哎，这个触点印象并不会随着我的移动而移出这个图框外，哎，这 这个功能还是很实用的啊，当然他默认的就是打开的，然后你往上拖呢，他又会呃显示在这个合适的这个位置下方 啊，这个就是这个自动对齐，如果你把这个钩去掉，然后你再往下拖，哎，他就不 会自动上移了，好吧，这是这个，呃自动对齐的功能， 然后呢就是这个第二点呢是这个在路径啊，就是这个触点印象显示的这个位置啊，是在路径上，这个也是默认设置就好，如果你改呢，可以双击他还有一个在原件 啊，确定确定，你看这个时候呢，他的这个显示就会另外一个方向啊，就转了九十度，然后 啊这样的显示呢，其实是不太符合我们呃的要求的，所以呢，呃，无论是这两个属性的哪一个， 我们都用默认的就好了。 然后呢我们可以通过呃点击这个触点，印象的这个 ctrl 加鼠标左键可以跳过去 啊，这里推荐大家以这个方式去点击，因为为什么呢？因为很多继电器并不是单出点的，也就是说他一个线圈可以对应多个跳转的目标， 打个比方，我们这里再复制一下啊，用键盘滴，然后复制第二个触点， 然后呢这里我们稍微改一下他的触点的名称，比如说是这个二三二四，然后确定好这个线圈呢，就对应了两副 触点。然后呢我们这个时候呢就可以你想跳转到哪个触点，可以直接在这里去选， 而不是用 f 键去跳，他不一定跳到你合适的位置，对吧？所以呢，我们推荐用这种 ctrl 加鼠标左键的形式去做这个关联参考的跳转啊。 ok， 这个呢就是本期视频的内容，小伙伴们有收获的可以点一个一键三连，谢谢大家。

好，那么上一课呢，我们讲了这个啊，设备的照片的插入啊，以及我们符号标示符的符号标示符的啊，一个参数连接点，代号描述以及这个符号的变量啊， 第三个呢，我们是讲一个添加中断点以及这个功能路径的一个文本，路径功能的一个文本，那么这一课呢，我们讲一下这个触点的这个符号的一个关联，符号的跳转以及触点的一个镜像啊， 那我们打开软件，那还是那句话，他不会不需要你去刻意的去存储啊，从一开始我们这个项目机给他标定了存储位以后啊， 他会自动的去关存储到那个里面去啊，及时存储，那我们打开以后啊，我们看到我们这样一个图啊，之前已经画过了是吧？那么出来之后呢，那我们讲了啊，这个需要讲哪些东西啊？是吧？一个 我们符号的一个关联是吧？符号的一个关联，那么首先呢，我们打开这个控制电路，控制电路啊，那么控制电路啊，我们公屏 注意啊，是要需要画控制一个控制的这个这部分的一个回路啊，一个电路啊，那么首先呢我们啊，那么他有两，有一个这个两台电机的一个启动啊，两台电机的一个启动啊，我们先把两台电机的启动给他画出来插入符号， 那么电机呢是吧，直接的一个启动啊，起跑停电路啊，我们需要一个什么按钮是吧？ 那么首先呢，我们需要一个急停的按钮啊，那么急停的按钮，我们可以看到它这个里面有各种各样的啊，急停按钮啊，常闭点 旋转复位，好，我们就用这个啊，在这个图里面啊，找个地方放一下啊， 来吧， sb 啊，这个啊，把它点一下啊，那我们下面呢？哎，再插入一个停止按钮，为什么要画急停呢是吧？急停呢是我们一个紧急开关啊， 今天是我们一个紧急开关，是必须要化的，必须要有的，任何一个店铺里面肯定都必须要有我们的啊，只要你是一些电路控制之类的，那肯定得有急停啊，是吧？一个设备里面一个如果没有急停的话，那出现警惕故障怎么办是吧？你总不能说啊，我去按停止啊， 那停止了是往下按的，我们提前呢，可以用手去拍他，那么这是一个区别啊，肯定是拍的话会非常方便哈，那么好，我们一个停止按钮哈，我们做一个长臂的来放上去啊，这是一个长臂的停止按钮， 那么再一个呢，是吧，我们这个啊，给他写一个。 sb 二啊，确定？那么停止按钮做好 好后啊，我们启动电路啊，启动按钮还是插入符号，那么启动按钮是一个常开啊，好，这是一个启动按钮， 启动按钮啊，然后我们下面是什么呢？我们是不是要画一个啊，他的一个线圈啊，是吧，我们接出去的一个线圈，但是这上面还差一个东西啊，差一个什么呢？差一个热接电器啊， 热过载接电器，我们把热过载接电器也给他放上去，那么热过载接电器呢？在这个里面啊，我们放一下啊，不是一个常开啊，是一个常闭啊， 我们把它画到这个点上去也行啊，那么这个是啊， 当然了，我们前面的这个主电路里面他没有化热过载啊，那么你这个也可以不化啊，也可以不化，如果没有呢，你肯定是不需要化的，为什么？因为你压根就没这个东西，你化了干什么呢？ 对啊，我们去掉，如果正常的介入了，我们必然会有热热今天气啊，这个东西啊，那么肯定是要化的啊，正常正常是需要去化的，我们这个里面没有，我们这样化一下。好，那么 启动保持停止啊，那么我们好启动有了，那么请这个电子的一个线，那个接触器的一个线圈啊，接触器一个线圈还是这个里面在这啊， 我们先给他画上去 k m 一 画好了之后我们再继续啊往下，那么这样呢，我们是不是需要其实我们这个地方已经画好了启动了啊，停止也有了，那保持没有是吧？我们自锁电路的一个保持啊，我们给他画一个保持的啊， 用的是他自身的一个接触器，自身的一个常拍的辅助触点来做一个保持啊，叫自锁。那么标号呢 时候啊，标这个标示佛的时候，一定要是一样的，一定要是一样的啊，稍微拉开一点，我放大一点啊，稍微拉开一点，我们把它进行连接 啊，进行连接，那么这个呢是因为要向右就进行连接的啊，我们向右下面也有一个， 我们用他的拐弯啊，拐角给他连接起来，那么这样呢，就一个起跑神的电路啊，其中一部分就算是完成了啊，那我们假如说我们要画好几个，那么我们肯定是啊，可以 因为他是两个啊，所以我们这样去改一下啊， 那我们可以看到啊，他就已经帮你改好了，但是这个问题呢，看到这个地方一 km 一 km 三啊，我们前面呢，肯定不是不是这个样子的，肯定不是这个样子啊，我们 前面是什么？ km 二是吧？他为什么 km 三呢？因为你前面已经有 km 三这个 km 二了，所以他直接往后排的话，但是编号的时候他就会直接往后排了，那我们把它修改一下 就修改好了啊，那我们需要去把这两个我们肯定是同样的一个电源给他供电的啊，控制一路啊，肯定同样的一个电源给他供电的，那我们需要去给他进行一个连接连接 这个地方呢？如果说你要觉得说不往后再去的话，加一个这个拐弯啊，那么下面也是一样啊，下面也是一样 这样进行连接。嗯， 那么连接起来之后，那我们刚才讲了一张什么啊？一个符号的关联是吧？那也就是说我们这里面一些东西啊，跟这个 km 一啊进行一些关联啊，这个 km 一要去关联起来，那么 km 一包含什么？我们接触器包含啊，肯定有什么主触点，我们的抚触处 点是吧？主触点呢？一般我们放在主电路里边是吧？这个地方啊，主电路里面那个主触点，那么主触 点呢？我们怎么去关联呢？首先呢，我们这个要去进行一个啊啊，接触器的一个啊，这个部件的一个选择啊，我们试一下他这个能不能自己去进行选择啊？啊？不行， 好像不行啊， 那我们这个可以选择这个啊，也可以也可以自己去进行选择啊，我在这个里面去选择二二零五六四四选择 确定，我们发现，哎，这下面是不是这个形状的，是吧？ 他这个是个什么东西呢？这是他的一个镜像啊，这是他一个镜像是干什么的呢？就是我们每一个镜像对应的这个东西，比如说主出点他在哪里会有呢？比如说这个是一点三， 第三，什么意思呢？是吧？指的是我们第一页的第几列里面，第一页的 几列啊？你们看这是吧？那么这个地方同时也会显示啊，二点三，第二页的第三列，是吧？在这个地方第二页 第三列，他都会给你标出标出来啊，都会给你标出来，会非常清楚的标出来，但我们这个要发现他是多了三个，是吧？ 那么为什么会多三个呢？因为我们这个部件已经选择了，而前面的那些东西呢，都没有对他进行关联，那我们这个时候呢，我们把它进行一个关联，就是所谓的符号的关联啊，那我们双击这个符号，点击什么呢？点击这个位置啊，那么 我们去进行一个关联啊，点击一个关联，然后确定 这样一个关联啊，做出来啊，然后我们把主电路里面也进行关联啊，一个一个的都去进行一个关联， 这个他这个呢好像没有做出那个东西，是吧？我们在 下去进行关联啊，这个啊，然后确定那么关联过了，我们来看一下控制回路，好像还是没有变化啊，没有变化啊，我看一下啊， 知道为什么了，因为我这个他这个部件的里面呢触电是一个一个一个 个的啊，我这呢是一组做出来的，因为我这个是画出来，那我们把它删掉，我们重新做一个啊，插入符号啊，我们来重新来插入一个啊，插入接触器的主触点啊， 这样放一下，那么我们就进行关联啊，这样就可以去进行关联了啊，在这我们 km 一的常开，确定是吧？确定。 然后第二个每一个都要去进行关联啊，第三个好了，一个 这个呢就给它关联起来。好，这时候我们来看看，看控制回路上，哎， 这就出现了，只剩下这几个了啊，你如果一个一个给他关联起来了，一个一个给他关联起来了， 那么关联起来之后呢？是我们要怎样去？比如说我们用我们画图的时候，不可能只有一张图纸，是吧？肯定有很多张， 都很多张的时候我们出现啊，比如说这个接触器啊，我们线圈画在这，那他的主触点在什么位置呢？有时候你不可能去放图纸一张一张去找，是吧？你也可以，当然你也可以这样去找，是吧？在这个照着这个去找，那么假如说我这个下面这个没有的情况下呢，那我们怎么去找他呢？ 这是个问题，对吧？那么怎么去找他？我们可以去啊，右击他转到配对物啊，这个啊，他这个是主体啊，主体，主体是没法做到的啊，那我们可以在这个地方，我们把主角打开，那么在这个地方两手去找线圈 时候，我们右击他啊，转到我们的配对物的时候，他就会自己跳转过来啊，自己跳转过来，这个呢就是我们一个符号的跳转，一个符号的跳转，然后我们把它每一个都去进行一个做一个关联啊，把它的部件啊写对应啊， 自动查找， 然后好以后确定啊，跟刚才是不是一样，是吧？那我们这个地方啊，我们把主天路里面啊，主回路里面也给他删掉，然后给他做重新做一个啊， 然后我们给他进行关联，关联一下贴 m 二的第一个确定， 那么第二个确定，第三个确定 好，这样的话我们就把它彻底的给它关联起来了，那么这样关联起来以后啊，那我们就可以了啊，就可以了，这样，这个啊，一个符号的关联啊，包括我们跳转怎么去走啊，怎么去弄啊？都已经看到了，是吧？ 这是还是啊？挺关键的一个东西啊，挺关键的一个东西，因为涉及到我们后面出那些一些报表啊，出一些报表关键的一个东西， 那么呢下面呢？我们一个啊，什么我们他这个里面的符号的关联，那只是这些东西吗？并不是啊，我们我们这个电路图画出来之后呢，我们这个地方是不是还有一个？哎，我 哪里来的呀？是吧？这个地方的电源从哪来的呀？是吧？这个地方从哪来的？那么都需要去做啊，都需要去做，那我们怎么做呢？我们 肯定是需要啊，前面既然有了中断点，是吧？既然有了中断点，那我必然也需要去把它进行一个中断点的连接啊，中上中断点的一个关联。好，我们也用中断点，那么点击 是吧？那他在一个标示符啊，我们标示符是什么是吧？我们首选的话也可以，那么我们可以进行关联，在哪呢？在这个里面啊，进行关联， 我们打开之后啊，他这样是不是一个 ac 二十四伏啊？ ac 二十四伏就是我们从前面过来那个 ac 二十四伏啊，我点击确定，确定，那我们下面一个呢？是吧？啊？这个连续 零线啊？零伏，这个是吧？我们从前面来的，我们也把它进行一个关零啊？零伏确定确定， 那这样的话我们两个就进行了一个关联啊，进行了一个关联，是吧？那关联啊做好了，那有人说了呀，这个这个字在这个线上是吧？不好看，对不对？那我 我们怎么办呢？我们是否需要去把它调过来？调放到左面来，然后呢？放到别的什么地方，那么怎么去调呢？是吧？我们在什么地方去做？显示里面可以去做啊？显示里面可以去做，然后我们看一下啊， 我们来看一下啊， 就这个地方，那我们可以在这个地方啊，这里面有啊，就是属性的排列啊，我们这什么幽灵，是吧？那现在是什么木耳呢？是幽灵。那我们幽灵呢？是在哪个地方啊？是不是在他右边啊？ 那么在他右边呢？我们把它改到什么哪个地方去了？我们既然要放到左边，那肯定是左零啊，我们点击确定是不是调过来了啊？是不是调过来了 啊？那么如果说你有很多要改的话，很多要改的话，一个两个就这样改改就好了。很多要改的话，我们可以就点击一下他，然后我们点击格式刷啊，格式刷就是复制一下格式刷，然后我们把这个也来一下，然后点击格式刷一下啊，他就过来了， 那么他这个呢？标注的啊？一点七是吧？这个标注是多少？一点八，那么标注一点七一点八呢？就是对应的就是我们这个上面的啊，他前面是从何处而来的啊？从何而 来的啊？我们这样就比较明显了，是吧？这样就比较明显了啊，那么还有一个是什么？我们触点的镜像啊？那我们刚才说这个这个下面这个东西呢？触点的镜像，那么触点的镜像呢？我们 改的方法有好几种，我们比如说在这个位置，加上你也想把它移到上面来，或者再往下移一点啊，那我们会需要去改动他的位置，那么改动他的位置呢？有好几种方法， 其中一种呢？是吧？其中一种呢是在这个地方触点镜像和印象啊，触点印象啊，在我们路径那么这个地方你给他改啊，那么在路径那么这个地方我们就可以去假设啊，我们看一下能不能发生变化啊？ 好，确定，然后确定一下啊，他好像也没发生什么变化，也没发生什么变化。那我们其实 这个东西你去改的话，还不如我那个另一个方法来的方便啊。我看一下他改过了啊， 哪去了？到这来了看见没有？到这来了啊？那我们还是给他修进行修改，给他改回来啊，这太丑了， 那么怎么去改呢？最简单的方法就是右击，他在我们文本里边有个移动属性文本，那么这时候点了以后呢？哎，他就会出现啊，就可以，你可以随便拖动他啊，随便拖动他都可以啊，就是你放到这来没关系啊， 可以啊，就是可以拖动他，这每一个都可以进行修改，我们把它拖过来一点，那这个比较方便。刚才那个方法呢？他有时候不太好用啊，有时候会不太好用啊？这个没有，这个 方法来的比较直接一点。好，那么这个呢？就是我们进这堂课所要讲的一些内容啊，所要讲的一些内容啊， 那具体要操作比较顺畅的话，还是需要你们不断的去练习啊，需要你们不断的去练习。只有你们练习到了那种熟练的程度啊，他才能够在这一面达到一个非常的啊顺畅的去操作，去画图啊，去画图。 好，谢谢大家。

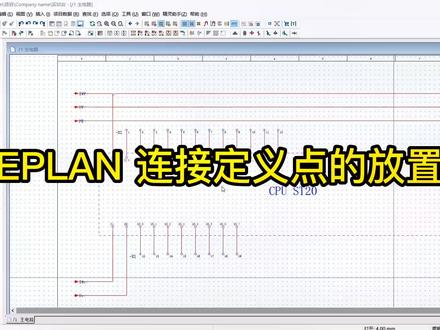

大家好，今天我们来看一下这个连接定义点如如何来进行放置，那这里面我们是有一个快捷方式的，就在我们的这个项目数据这个位置，我们先选择图纸项目数据，然后连接编号，这里面点击放置， 这里的话可以是默认，也可以基于连接，然后点击确定就可以，这样的话他的这个连接定一点就会直接的放置好，但是放置好以后他这个位置是没有名称的。我们同样的方式，项目数据连接编号，先点击项目，然后 这里面有一个命名啊，命名的话一般的话就是这里面的数据他都是错误的，因为你需要自己人为的去改， 那这种的话其实也是比较麻烦的，因为有一些你改不对的话，他可能显示的点是错误的啊，这是其中的一种，或者说是你直接点这个问号的这个位置，直接更改他的名称也可以，我说这里面就是爱零点零， 那这是一种方式啊。还有呢就是我们的这个位置有一个叫做连接定义点，那像这种的话，他有的他是没有放置成功的。那我们选择这个连接定义点以后， 我来看，就当你放置的时候，你其实这个地方的话就需要进行选择，有时候这里面我是一个二十四伏，然后在这个符号这个位置，我们需要选择 这个 cdp 才可以，选择 cdp 确定，然后再确定，这样才能放置成功。那这种的话其实也是比较麻烦，那我们选择完成以后，摁下删除键，有我们那个 sp 的啊， bc、 b、 a、 c、 k 的那一个删除键，然后直接选择 cdp， 选择 cdp， 然后点击确定就可以，这样的话我们再放置，比如说这里是一个零符，然后直接点回车就行，这样的话会省一个步骤， 这是我们连接定义点的放置，然后后期我们上上段子图的时候，也需要这个连接定义点的这个编号。

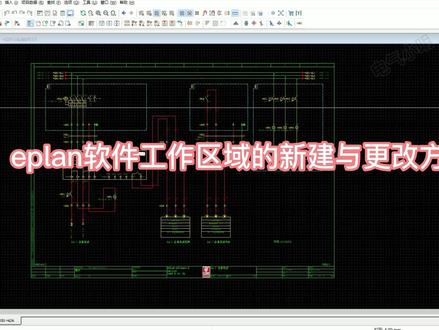

大家好，这节我们共同学习一款软件工作区域的更改方式。首先工作区域包含这里的工具菜单、导航器、窗口等。 eplan 包含了多线原理图、单线原理图以及二 d 安装版布局、三 d 安装木柜等绘图功能。我们在针对不同的绘图任务时使用不同的工具菜单和导航器，这些呢，我们可以通过工作区域来实现一个快速切换 来提高我们的工作效率。那么我们看一下在一破烂当中，比如我们想进行一个二 d 安装版布局的绘制， 我们先点击菜单里项目数据按钮，在弹出的下拉菜单里找到设备与部件，点击打开里面的二 v 安装版布局导航器， 我们可以看到在这里出现了一个二 d 安装版布局导航器。接下来我们在工作栏的空白区域点击右键，在弹出的下拉菜单里选择编辑图形，可以看到这里多出了一个编辑图形工具栏。 接下来我们把这样一个界面保存在我们的工作区域里面，点击菜单里的试图按钮， 在弹出的下拉菜单里找到工作区域，弹出工作区域对话框， 在设置工作区域里点击新建按钮，弹出新配置对话框，在配置列表框下显示了系统已有的工作区域配置类型，我们可以根据需要新建需要添加的工作区域类型，如果我们不选择 就是我们现在打开的界面配置，在名称文本框下输入，我们点击确定按钮，点击确定 关闭对话框，软件会重启一遍，重启后当前的工作区域已切换为新建的工作区域配置，现在我们所在的界面已经以二里安装版布局，这样一个工作区域配置保存在了工作区域里， 现在我们来看一下工作区域的切换，点击菜单里的视图按钮，在弹出的下拉菜单最下方找到工作区域， 弹出工作区域对话框，在这个配置里默认的是二离安装版布局，我们可以把它切换为末， 大家可以看一下我点击确定以后这个界面的变化，大家看二 d 安装门布局导航器编辑图形，工具栏就消失了，我们想要再次导入时，不需要在这里点击项目数据。二 d 安装门布局导航器， 在这里点击编辑图形，我们只需要在视图工作区域在配置里选择二 d 安装版布局，点击确认， 大家看一下我们的工作区域就变成我们设定的二 d 安装版布局配置了，我们也可以在菜单栏点击选项，在弹出的下拉菜单里找到设置， 在对话框中选择用户显示工作区域，按下 这里的配置和我们在试图里的配置是完全一样的，这节就到这里，谢谢大家观看。

哈喽哈喽，大家好，我是 eplan 星球的酋长，关注我们让你每天学到一点新技能 啊。为了可以让这个总览页可以跟我们的 p r c 的输入输点啊，有一个实时的一个关联参考啊，就是我们后面改了这个关东文本，他可以实时同步过来，我们需要做一些处理啊，我们选中我们放置的这个啊， 总揽参参考，我们去修改一下他的这个属性，我们需要去修改的是这个功能文本，我们需要把这个功能文本啊改成自动 啊。那我们可以测试一下，我们去随便去再找一个点去清洗一下信息，看看能不能直接的跟着跟着那个关联过去。 只要我们后面去填写了这个内容，我们前面的这个总览就可以直接啊跟踪过来。

数字啊，看这线是不是一二三四原数字啊，这是啥呀？ 这些叫列号啊，是吧？哎，然后你看我这个 l 幺幺这个中断点是不是放在了这个 第九列？是第九列吧，所以说这个一点九呢，就表示第一页的第九列啊，第一页第九列 就这个意思啊。嗯，那这个东西它是怎么生成的呢？它是系统自动生成的啊，不用你去动它，它是系统自 自动生成的啊，他有一个关联是吧？比如说，呃，我这个点呢，我到下一页去了，是吧？我再新建一页，点击这个第一页，鼠标右键点击新建，我在新建的第二页吧，比如这呢，我给他整一个控制控制电路， 后面回路确定好，然后把这个刚才那个呢给他复制过来啊，把这个框选 ctrl c， 然后在第二页呢， 我比如说放在这了啊，放在这了， ctrl v， 放这吧，放这。哎，你看他是不是有一个标，也是有个标号，是吧？这个叫什么呢？这个一点九，这个叫啥呀？是吧？他是有学名的， 他的学名呢叫关联参考点，叫关联参考点啊，自动生成的啊，不用你去管他啊，就是你看到这个一点九啥意思呢？就是说这个啊，这个中断点是从第一页的 第一页的第九列过来的吧，你看这是不是改了，你看是不是改成了这个线去哪了？去了？去到了第二页的第零列， 就这个意思啊，大家就是以后出去时候看人家这个图纸后边这个号啊，也是这么看的啊，他去哪了是吧？从哪来的到哪去了？这个要知道。

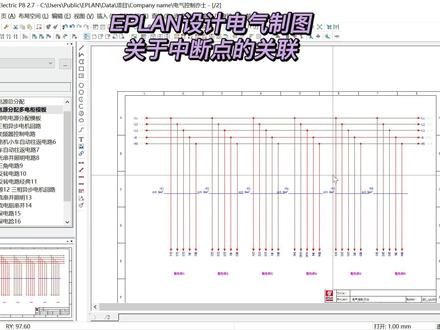

epline 电器图纸有什么好处呢？有一个好处是它这个图纸啊，这个线路有个关联，容易看得清楚。比如这个是 l 一的镶嵌， l 二 l 三 这个第一页的图纸，它踢到那里会有个关联，踢到第二页的第一第一列 d a 行。 哇， l 一来都是七到第二页的第一 列 d a 行，这个到第二页的 d a 列 b 行，是吧？看得到这个终端点 吸到了这里， 这贴到了这里。 第二页的 第二页的第一列 d a 行 啊，这个终端点也是负 l e l e l， r， l 三 n， n e 去走到了第四页第四页的 第一列 d a 行。 哎，一个是看这个来找，还一个呢，是按着 ctrl 点一下啊，可以可以，去 自动会找到了那一个点 this 这个点是第二页，现在是第一页的图纸，这是第一页的图纸。我要记得搞得只要按住 ctrl 键点一下 啊，按住 ctrl 键点一下，自自动跳，跳到跳到目标的关联的 led， 这是关于终端点的关联。

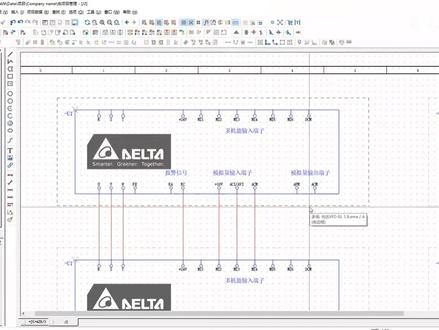

大家好，在之前的这一个部件呃制作的过程当中呢，我们会经常到各家品牌官网上面去下载他做好的可以使用的 etc 格式的这个部件库来进行导入。那么对于一些啊品牌比较小的 工厂的话，它里面官网上面并不一定会提 用 etc 格式的文件来做一个部件的导入，那么这种情况下我们会，我们需要使用它的话，就需要我们用来用它来做一个窗口红来多次调用。那么我们接下来来给大家看一下窗口红的一个创建方式。首先还是 是一样的，我们要在红项目数据数据管理里面新建一个亿，但是这个地方我们是以台达这款边边区为例的，那么我们创建好了之后呢，创建这个项目 这个页创好了之后，我们点击插入这里有一个盒子连接点安装版，然后插入我们的黑盒，这里就就是就是用黑盒来代替他一些其他的设备，如果说是 pirac 盒子的话，那你就如 pirac， 那你就 pirac 盒子， ok。 然后我们看一下这个地方， 我选现在选中的这个就是我们的黑盒右键点击属性，那现在我是用它来做一个变频器，所以说我们要把它的这一个符号数据项目数据里面呢，把它的定义改成变频器啊，点击这个后面的扩展点， 他可以就由原来的这一个黑盒改成变频器了，点击确定就可以。然后 然后呢对于变频器上面他的这些个接线端子，我们一样的方式，通过插入盒子连接的安装板里面有一个设备连接点啊，有设备连接点，我们把它放上来，然后对应的他每一个设备连接点的这个代号，给他重新命名一下，然后命名好了之后， 整个东西都弄好了啊，所有的东西都画好了，你可以插插入一些图片什么的啊，整个东西画好了之后呢，我们要在这个地方点击插入盒子里面的红边框，把它框选主页，就说外面的这个边框啊，这就是红边框， 这个红棉花现在是有干什么用的呢？我们先选中红棉花，这里有一个退役继人点，那么这里我已经做好了啊，他的退役继人点就是在这个地方啊，就是在这个地方，这个的是我们在放置这一个黑盒的时候，鼠标确定的这一个 插入点位置啊，首先插入点位置你可以放在中间或者是任意位置都行，但是一般来说我们习惯放在左上角。好，那么这个是红边框的第一个作用，确定我的插入点位置，然后第二个呢，我们选择红边框之后属性， 把我们的红边框的名字命名一下，这个呢就是我们用它来做的一个台拿的红啊，窗口红，然后呢 下面还可以选择变量，那么这个地方的变量是什么意思呢？我们之前在插入符号的时候，会经常使用一个推波键来切换符号的表示方式，虽然说名称都是一样的，但是它的这个符号长得不一样， 那么这个地方就是通过变量来切换的。那么我们看一下太大的一款变频器呢，像这个是把它外部的端子啊，都给他划进来了，然后我们在不同的使用情况下呢，有可能 啊，用他的多多技能的输入端子，不用模拟量，那么我对应的模拟量是不是就可以删掉？然后有的时候呢，只要用他的模拟量，他多技能输入端子不需要，那我就可以把他的这个端子给删掉，那么这样的话，我们同一个辨明器，他的这一个变量就有很多个啊，就有很多个，那么我们可以看一下他们的变量分别是什么？第一个是 a b， 来看一下后面的应该是 a， 你选中啊 啊，选中，但是我没有取消组合， 我们看一下这个红面孔变量 c 啊，变量 c， ok， 那么这个地方呢，就是不同的变量，然后我们刚刚可以看到选择他的时候呢，其实是把整个都全选了，那这是干什么用的呢？ 我们会在使用的过程当中啊，把这样一个红边框和他内部的符号在编辑里面，用其他把它组合起来，也就说成为一个整体，这样你在拖动的时候，你发现他是整体拖动的，不会说我 在使用的过程当中啊，如果说有的时候移动了，把这个点移到他不不应该出现的位置上面去啊，防止他松松散。好，那么这样的话，我们弄好了之后， 要生成一个红数据，一样的方法，选中这一页，点击项目数据里面的红自动生成，然后这里我就不演示了，再点一下就行了，点击确定啊，然后点击确定就可以了。好，我们接下来看一下这个红怎么来调用啊？ 在这个点当中，我们点击插入窗口红符号红，然后找一下，这是我们刚刚做的吧，点击确定， ok， 然后我们过来看一下，可以按住 胎波键，大家看一下，就是可以进行一个变量的切换。 ok， 那我们看一下在拖动的时候是不是也是真体性的拖动，不会有发生这一个松散的这一个变化。 好，那么这个就是我们对于 epine 它没有部件库， e dj 格式的部件库的情况下，我们怎么自己来做一个这些设备的连接点？好，那么感谢大家的一个观看。 大家好，在上一个视频当中呢，我们给大家介绍了一喷栏当中窗口红的一个创洁方法，以及他如何来使用，但是我们以这样的方式来做的这一个窗口红的话，在我们的部件导出的清淡里面 是没有对应的部件信息的，我们需要把它和我们的部件库进行一个关联。那么在之前的一个视频里面呢，我们教过大家怎么把我们的这个断路器来做一个部件啊，那么我们来看一下这个 有了窗口红文件的这样一个部件，它进行一个部件关联的时候，操作步骤是什么样子的。我们点击工具部件管理，然后呢这个地方我已经做好了一个啊，但是我把它删掉，大家重新再演示一遍。 好，我们到太大边边这个地方来，右键点击新键零部件，然后呢把它的部件编好，选做一下 好，制造商选的太大。好，我们接下来看一下，接，再把我们的技术数据里面啊，这个地方特别重要，技术数据里面把它的红，我们看一下这里有个红选项吧，我们点击这个后面的扩展点，然后去找到我们做的这一个 ema 的创可红， 点击打开好，然后我们之前做断路器的时候，是不是要在功能模板里面选择他的符号库以及符号的设备连接点定义啊？那么这个地方的话，我们只要有了这一个窗口红，就不需要再做这功能模 模板，我们可以点击应用，然后点击应用好了之后啊，还没完呢，我们要选中这一个部件，然后右键点击分配功能模板，然后点击式， 大家可以看到在他的功能模板分配好了之后，是不是把我们在这个窗口红里面用到的 这个外部的变频器和它里面的设备连接点都给我们显示在这个地方，那么如果说你要自己一个一个去做的话， 我们就要一个一个去插入这个点，所以说这是比较麻烦的。我们有了这一种窗口红的文件，这个部件的话，我们只要在常规里面把它定义好，名称什么的指导窗什么的定，定义好之后，在技术数据里面把它的红文件选择成你自己做的窗口， 然后点击应用，应用好了之后选中你的文件，右键这里有一个分配功能模板，点击一下就可以把我们这个部件进行一个管理，我们来看一下实际使用什么样子，已经关闭 啊，点击是，然后这个地方我们是以创口红创建的，所以说他是没用的，我们点击删除，然后把那个拿出来用一下 同款。大家可以看到这个地方使用的时候，其实和我们窗口红是一样的，他也能进行一个 变量的切换，但是唯一的不同之处就是什么呢？我们来看一下，两种方式都用一遍， 我们来看一下，选中他右键点击属性，可以看到他的主攻呢是勾选的，然后他对应的部件信息是有部件编号的，所以说像这种文件他是可以生成部件清单的。而我们下面这种以穿口红的方式插入进来的呢， 你看他的部件里面是空白的，那么我在生存部件现在的时候，这个优六他就没用，我们来试验一下 开大变频器，这里有好多个啊，有好多个， 这个地方因为我们前面用过很多次啊，所以说这个地方他有很多覆盖的，有很多覆盖没有办法去进行区分啊，进行区分，但是你要注意好， 在我们这一页当中使用到的这两个，虽然说它的外观都是一样的，但是这种是可以甚至部件清单的，这种是不可以的啊，这是我们官员的部件，这个是以窗口红 的方式插入进来的啊，这个是没有办法伸手不见的，这是他们两个的一个区别。好，感谢大家的一个观看。
