哈喽,大家好,这里是白银教育,我是阿丽塔。现在我们很多公司做 bbb 设计啊,他的这个软件的一个组合使用有很多是 osed 蓝 绘制原地图,然后呢用 psbaot 软件啊,用这个 pxselot 软件了来绘制这个 pcb, 是这样的一个组合啊,有的他用 rcd 画原图呢,并没有使用 idow 软件啦绘制 pcb, 他就这样哦, 通过这两个 ycd 加 ps 撩头软件啦,这样的一个组合来进行一个设计,因为很多呢,那个硬件功能是,他可能是用的这个 ysad 啦绘制原地图稿。那如果我们需要用 pcb 撩头软件啦,绘制 pcd 的话, 我们是怎样来生成这个网表,然后同步到我们这个提子笔软件当中来,我们今天来讲解一下这个步骤啊,怎么来导出第三方和怎么导入。我们这个 在饲料图软件当中,把这个第三方网表在这里呢,打,我这里准备了一个安利素材,先打开这个原地图啊, 这个是一个完整的原理图,然后它下面呢有两个,有两页啊,而这里只有一页,就是这一页原理图,然后我们这个先关掉一下 一个这个原理图呢,他下面是只有一页,那有些原理图他可能下面有分到很多页啊,他这是只有页,但是我 我们去生成原理,生成这个第三个网表的时候,我们需要选择这个整个后面有带 ds n 这个后缀的这个整个原理图啊,我们不是单单生出某一页的,我们是整一个包含下下面他所有啊 分页的这个原理图,我们是要选中这个 dsn, 然后呢我们需要生成第三份王表,我们可以在这个特斯他这个菜单下列表下啊,列表下这个特斯啊,下面可以选择这个 corisnex 这个创建网络列表,我们可以啊 点选这个 dsn 之后,然后在这个下面啊,选中他弹出来的这个对话框,这是第一个步骤啊,可以从特斯下面去选择这个亏听见特意我们也可以直接在这个菜单 这个列表上就是这个啊,菜单蓝色啊,有这个,下面有这样的一个啊,这样一个图标,这个 green ex 图标在这里啊,我们直接点击这个图标,他也是可以弹出来这个弹窗的,所以我们不一定要去测试下面啊,我们直接点这个图标就可以了。 然后这个第一项呢,第一项是生成第一范王表的,这个是直接同步我们阿丽的这个软件, 他是啊生成这个第一方王表打过去的,这个是生成第一方王表,他的这个路径在这里啊,但是我们是需要生成第三方王表,我们 oscd 同步 pcb, 这个 passl 的软件是同步第三方啊,那我们选择哪里呢?要选择这个阿字,我们其他的啊,选择这个阿字之后 后呢?这里有 pcb fuplan 的,这是我们的封装啊,我们选择这个页面之后有三步,第一步是什么呢?我们要选择导出的这个他的一个格式啊,我们应该选择哪一个?因为我们需要导到撩团的当中去,那我们往下拉,我们要选中哪一个呢?选择欧啊 cas 的,我们这个二 k 点 d, l, l 啊,选中这一个我们导出来的文件,他导出的格式是 a s d 的,那我们要选中这个 or 啊 orps rk 这一个 后缀,然后这是第一步我们选中他,然后第二步呢,我们找把这个 pdp 的这个我们复制一下,我们要放到这个 padow me 值这边来啊,因为我们在这个 pd 当中去绘制原音图的时候,他的封装名其实就是对应了我们撩图软件当中他那个原件类型名啊,所以我们这个把这个封装呢,我们复制到这边, 然后下面的话,这个宣传的这个 sss 文件啊,就是我们这个 axc 文件,他默认是放在这里的,如果你是有需要更改放到哪里,这里可以更改他保存的一个路径啊,因为我是放的直接放的 c 盘的这个滤镜,我就不更改了。 然后就是第一步,然后第二步呢是把这个复制到这边,然后第三步我们点击确认,然后生成好了之后,这里可以看到有一个 a s c 啊,这里看到生成的这个 s c, 那我们导出 a s c 之后,在这个他原 图的文件下列表下啊,这个文件列表下有一个 ac 的文件,这个文件我们是需要直接导入到我们的 pcb 当中去的,那我们怎么来进行一个导入?这里打开一个新建的 pcb 捞头文件啊?我们在导入之前,我们的库里面是一定要有那个他的封装的啊,没有封装他倒进来是不行的。然后封装呢, 这里有一个库,那我先把这个库呢先给他倒进去啊,一定是要有库的,没有库他是倒不进来的,那我们添加一下,他是在我放在了桌面 这里找不到桌面吗?看一下啊,在桌面的话,那稍等一下,我把它放到另外 盘里面去,那把它放到其他盘里面去吧。这个呢先关掉, 把它放到地盘, 我们来进行一个添加,把它从库里面,然后添加进来,我放到底盘 这个裤啊,把裤添加进去,然后我们放到最上面去,然后点击确认我们的裤添加进来。可以看一下啊,他这里面是有封装的,是有原件类型的啊,有封装的,然后我们 关闭一下,我们添加进来之后,我们直接导入,用导入 axc 的方法啊,我们把那个第三分王表给他导入进来 那个底盘了啊,这个 sd 直接导入进来,我们点击打开,然后这边呢是发现的警告,这边没有包错的话,我们可以关掉啊 啊,我们点击确认这是导入进来的一个器件,我们可以他是全部重叠在这一块了啊,我们可以看一下项目浏览器啊,这个输出窗口这里 他是发现了一个警告,如果你有什么错误的话呢?下面会进行一个提示啊,可以去看一下他导入的一个报告, 这里呢只有警告没有错误,然后我们的期间就已经倒进来,如果说你在导入的时候,他提示说有什么原件类型在我们的库中找不到的话,那你去库中去对应的那个原件类型名,去看一下他那个原件类 写名字,跟 rcd 当中绘制原地图那个器件,他的那个封装名是不是一样的?是不是相匹配啊?如果不匹配的话,在库中把那个名字更改一下就可以了。然后我们气垫倒进来之后,我们就进行一个分散, 这个就是我们用 orcd 啊这个原因图软件导出第三方网表,然后我们撩图软件呢导入的一个方法,这个的话经常遇到的一个 经常遇到的一些错误,就是导入进来的时候提示一些报错,就是民间类型找不到,遇到这种情况下一定是去库中查看一下对应的那个他有对应的一个 名字吗?那你看一下他库中原件类型对应的名字跟 orcd 当中 pcd 那个名字是不是一样的啊? 这样子能够对应好了之后导入进来就没有,就不会有那个包做了,说找不到原件类型,这个因为我这边暂时没有那个,你们可以根据你们时机去做的一个情况去查看一下,主要就是库中的一个原因, 这一个呢就是我们这一讲讲了那个内容怎么利用这个 olonk 的我们 orcd 软件呢,导出第三方网表,然后我们这个 pcplot 软件怎样来导入?这个是一定要先添加库的啊,库里面如果没有这个封装的话是倒不了的,肯定是都会报错的啊。 如果是你也是使用派斯软件呢,可以添加我们这个 qq 群,七五二九三二八四五,然后微信使用的比较多的话呢,就添加这个微信号,然后加的时候呢备注一下,然后进入派斯微信 交流群,或是 pk 设计的微信交流群都可以啊。以上呢就是我们这一讲的一个所有内容,现在很多公司都是用的这种组合啊, osad 原地图和我们的 pos 这个撩头软件来进行设计的一个组合,所以怎样来倒地三分网表,这个是一定需要掌握的,那么这一讲的内容呢?先掌握这里,谢谢大家。
粉丝6418获赞2.0万

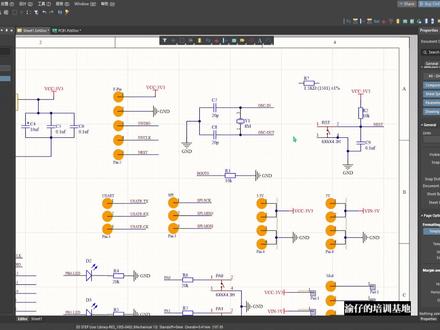

这一套我们来讲一下啊,怎么从立创 eta 下载一个封装,然后转到配色室里面?现在的话我们先建立一个 pcp, 然后拉到原件裤这里,最后我们来找一下我们想要的一个封装, 我们找到之后呢选中他,然后这里点这个放置, 然后的话,呃我们就来倒出来, 在这里的话我们只导出这个,呃这个 pcp 就好了,不要导出胳膊嘛,然后把这个勾勾上下载, 然后呢就是在这里啊,那这里的话我们把它啊, 最后我们要把它拉进啊 ad 里面, 因为我们导出来的是 ad 的一个文件啊,当我们导出来之后呢,那这里的话我们再从 ad 这边转为配的,是吧? 那些啊转换的时候有问题往上,那这我们来看一下, 就像他说这十一脚的话,是啊,不知道去哪里了,这些的话我们来改一下,我们看一下这个这个封装,他这一套 没有十一角了,是吧?然后让我们回到这个利川 eda 这边,然后我们看到十一角的话在这里, 那这一套啊,我们到 ad 这边把这个封装改一下,是吧? 那这里我们这里啊生成一个 pcb 库, 然后把这些孔给删掉,然后这以后我们放置一个焊盘, 然后这里的话我们看一下特性,这 最后我们把它改到顶层下来,然后这数字的话我们改成十一, 然后这个上身的话我们就改大一点, 当我们自己改好之后呢,我们把这些铜皮给删掉了,然后再保存一下,然后这里的话我们选择啊 pcp 库这边,然后这里的话选这个放置, 然后的话这以后我们把啊之前这个删掉,然后保存一下, 这些的话我们再来倒数一下, 这些我们导出是没有问题的。然后的话我们在啊 pcp 这边,然后我们再导入一下吧, 再配的时这边我们再导入一下,那这边的话我们选择这个文件 这线的话,这个封装的话就导出成功了,是吧?然后就是这样我们保存一下。

大家好,这里是电子技术实验,设计了一个小功能电路,利用家里创搭了一个分离原件的免费的本子货到啊,这是家里创发过来的,家里创没有?可以啊, 免费打两次板啊, pcb 板的尺寸啊,只要不超过十乘十厘米都是可以免费的真空包装啊,里边还加有这个干燥剂,我们把它拆了, 一共五块啊,分离按键做的, 这是背面,这是正面,等将来啊调试好了我们, 嗯,再拍一个视频,我这个板子是六厘米乘以四点五厘米的免费的板子吧,做工还是很不错的啊,非常好。 好。这是电路图啊,这是 pc 版设计以后的三 d 效果。 这个电路啊,嗯,是我自己设计的,有些地方啊,也可能存在有一定的问题,我现在呢仅仅就是一个打板测试, 我们随后啊调试成功之后,我还会和大家做进一步的介绍,介绍一下这个功能版电路到底有什么样的一个作用。现在我们只是做一个大致的了解 这个利用家里床来进行打扮的一个好处。视频就到这里,感谢大家的收看,再见。
