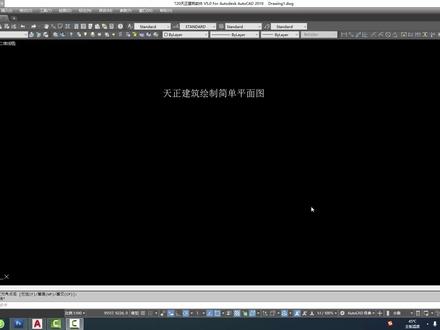

今天教大家用这个天证建筑奥图 c d 啊，毁制一个简单的平面图，把我们这个 c d 装上之后啊，把天证也装上，那么我们打开软件后，会在左侧这里，那么在左边这里会有一个天证建筑软件啊，版本一个 v 五点零， 我们绘制简单的墙体，我们选择第三个墙体，然后绘制墙体，会弹出一个小窗口啊，在这里可以设置左宽和右宽，哎，一般都是毫米， 我们鼠标在这个空白处单击一下，他会出现一个看到没有，可以延伸的一个墙体，那么这里有个急轴，他可以自动水平或垂直，咱们这里就画一个简单的句型啊，句型户型，嗯，顺着这个水平方向，我们直接输入五米，直接输入五千 确定，那么他就是啊一个五米的距离，然后向下垂直输入一个五米确定，然后向左输入五米确定，然后向上，这个时候我们可以直接不输入，可以输入一个 c， 什么意思呢？ 说一个 c 啊，全部是英文状态下， c 就是闭合的意思，这样一个简单的小屋子就有了。接下来咱们画窗户， 咱们在这里可以找到窗户，把墙体这个下拉小箭头关掉，找到门窗，第一个门窗 也会弹出一个小窗口啊，这里可以有多种门窗，普通门啊，这是门，现在咱们给他开一个门，我们鼠标直接啊在墙体的某一个位置，对好点击一下，那么他就会生成一个门，窗户呢，这里可以选择窗户，在这里 咱们仔细看啊，窗户啊，还有门帘窗啊，各种窗户，选择窗户，他这里有窗户的尺寸宽高啊，窗台高， 我们把鼠标放在墙的位置就会生成一个小窗户，看到没有？这就是最简单的一个绘制平面图，比如我们这个。是啊，不规则的像这样都可以绘制，只要我们有详细的尺寸 还可以捕捉啊，就是 看到没有都可以去根据我们这个自己的要求去绘制， 那么咱们从这个绘制墙体开始练习，今天的课程就讲到这里，同学们再见。

钢框架绘图二，绘制钢梁布置图， 下面再复制一份布置钢梁， 先把钢柱的标注去掉，替换轴网中的钢柱， 插入框架梁的图块。 旋转复制一份框架梁， 拉伸框架梁长度， 将所有纵向框架梁都复制出来， 再把第一跨的横向框架梁都布置上，标注第一开间尺寸，再用尺寸等分标注出次梁位置。 插入次梁图块。 把所有横向钢梁都复制布置上， 再复制一份出来。布置楼层板， 选中所有次梁，打开特性面板，将次梁设置为虚线，并设置主次梁宽度， 同样设置框架梁。 画上楼板边线， 插入楼层板图块。楼层板图块的小三角可以选择常用楼层板规格， 插入配金图块。拉伸长度， 框架主题结构就绘制完了。如果喜欢这种方法画图，下个视频介绍，用动态图块绘制节点图。

很多初学者在去画建筑图纸的时候，不知道啊，这个比例该如何去控制，那么今天给大家讲一下， 很简单，我们在文件布图这里插入图框，那么你的图框不管是图符多大，只要你的比例，比如说我们这里插入 a 二，一比一百的比例，然后你在画图的时候，就把左下角的比例调成一比一百，然后在这个图里面去画， 如果说你插入是一比五十的比例，哎，同样是 a 二的，那么你插入进来之后，哎，那么你就需要把左下角的比例调成一比五十的，然后在这个图里面去画就可以了，很简单。

今天来学习怎么弄图框，先点击布局里，一和二都可以的，你也可以直接在这里弄，但是一般不会 先用属于天正中的快捷键，打出 qq 就 出图框， 一般用的也是 a 三，就用微粒子，在这里可以调整， 调整好后就点击插入，找到一个顺眼的地方，就再点击一下鼠标， 我们先回到模型，我就画一个矩形，方便观看。我们再回到布局里， 利用快捷键 leave， 这样就出来了一个刚才画的矩形，这是用天正的快捷键的方法，我们还有不用快捷键的方法，就是手搓，还是先画一个矩形， 就用 a 三为例子，四二零二九七， 之后再用拼移快捷键 o 拼移五， 把它解了，打出 x， 再点击它，再拼移一二十， 把原来的删了， 把出来的连在一起， 再重新全选，形成一个快点击力 直接起， 其他不用选，点击确定，这样就形成了一个图方了。 再用力把画的图弄进去， 为了更明显回到模型，再随便画画， 我一般用的是炮线， 随便画画，再回到布群里面， 这很明显不是我们要的图， 要调整一下，缩放到我想出图的样子，这样就可以了， 我们就点击打印，准备出图了， 这里可以调整 出成这样就可以了。 oh hey！ hey！ hey！ hey！ hey！ hey！ hey。

大家好，继上一个视频，酒店设计跑了有小十万的一个浏览量，今天带来一点干货，感谢点赞加关注的朋友，教大家怎么快速学 cd 画图。首先我们装好 cd， 怎么装这个软件，我相信看到这个视频的朋友，大部分人都会，我装了一个插件，这个插件就是一个天真的插件，专门绘制于图片的。 好，这个是鼠标，鼠标相当于一个画板传统，老师教你呢，做设计呢是要先记住这个命令。好，我们现在打开这个命令， 就是我们按什么命令，然后你想要画什么就按什么命令。比如说我想画线，这个 l 代表线，所有的 c、 a、 d 都是用英文的首字母作为它的命令，你按这个命令你就可以画线，是这个意思，那么老师教你的话呢，就会让你把这些命令全部背下来，然后 按这个命令，按这个命令去绘制这个图。那我今天教大家一个快速学习的话，不要去记这个命令，我们画一栋建筑，主要是长线门窗，文字标注还是命令，比如说复制移动这些用的比较多的，比如这个复制 copy 就是 c、 o、 m 就 代表幕尾移动。好，这些命令大概就这么个命令。然后我们今天告诉你个简单办法，改写 cad 的 程序， 这里有工具自定义编辑程序参数。我们的意思就是我们改成中文拼音的首字母，比如说目尾是移动，那我就改成 d 变成移动。 科比是复制， c 幺是复制，那我们就改成 f 是 复制，后面是这个英文，前面是这个代号。好，我们现在找到这个 line， 划直线的，我改成了 q， 你 们想改什么命令就可以改成什么命令，只要它好记就可以了。 比如说你把会制墙体改成 q t， 门窗改成 mc， 都是在这里改，然后你不知道后面的意思，你可以把这个快捷键对应起来啊，去找百度里面找，然后对应起来这个是什么意思，然后我想改成什么， 比如说 o 是 偏移，这个线偏移三米，然后按这个 o 命令偏移过去，对吧？你偏移，你可以改呀，你可以改成拼音首字母，你把所有的命令改成你想要的命令， 这样学习起来是不是简单了呢？我们来实践一下，我们随便画一个自建房， r、 e、 c， 命令呢，是四边形，这命令你都可以改的啊， 一三零零，一零一零零零，这是一个标注十三米乘以十米的这么一个一块地，我们现在要画一个自建房的别墅， 找到这个中点，这个大门的位置，我们做一个台阶，两米四米二，这里一般有一个柱子啊，五百乘六百， 这里有几级台阶，对吧？三级，现在都是用单线来表示强，我们现在做的第一步啊，用单线变强，单线画强， 画一条线，线的命令你可以改啊，三米六，这是中心点，五米，那么偏移，偏移的命令可以自己想变成什么命令就变成什么命令，一米一，两米 一米进去啊，这个是卫生间，这里这个房间，这里这个房间，好，大概楼梯间，二七零零五六零零，这里就是厨房，这是大门口入口位置，我画一条线，表示我的开门，再走这边，这里走这边，因为这里呢会 出将墙这样出来一点，这里上楼梯，这里做一个推拉门，然后我们单行文字，写文字，对吧？标上要将每一个房间的尺寸标注， 我把这些命令读改了，不要标，标注首字母就代表这个命令标上好，这就相当于一层的别墅就画完了。这是我随意做的这么一个方案，我想用最简单的语言教大家做设计。最简单的方法，最简单的语言，不管你是什么学历，什么工作，都可以看完这个视频，你会了吗？

让造家人头疼的不规则区域面积快速出量技巧，今天分享第二个来正方形填充区域的铺装面积用 p l 线圈面积 a 空格转换为弧形模式的多段线， l 空格再转换为直线模式的多段线。 好，封闭区域的断线已经完成，还是查询面积。第二个封闭区域面积查询面积六十五点二五平米。 control 一 调出特性面板面积六十五点二五平米。

大家好，本节课我们来学习图层，在界面上方这个位置是图层的功能区，我点击上方的这个下拉列表，大家可以看到在这里面有很多的图层，我们之所以建立这么多的图层，是为了方便管理图纸，我们可以针对这个平面图来看一下， 比如我现在点击这个轴网，大家可以看到上方就显示了轴网的图层。假如我现在点击墙体，大家可以看到我这里点击这个门，大家可以看 现在上方就显示了门的这个图层。比如说我现在想把这个轴网全部隐藏，那么我可以点击一下这个轴网，然后在这里点击这个小灯泡，鼠标左键点击一下，然后关闭当前图层，大家可以看到现在我就把轴网图层全部关闭掉了。比如说我点击这个门的图层，然后在这个下拉列表里面 把这个门的图层给关闭掉，鼠标左键在这个小灯泡上点击一下，大家可以看到现在我就把门的图层给关闭掉了。比如现在我想要把所有的图层全部打开， 那么我可以在这里再单击一下，在这里再单击一下，大家可以看到我把轴网和门的图层就又打开了，这样就会方便我们在绘图过程当中去管理以及绘制这张图纸，所以我们在绘图过程当中会分很多的图层。好，我们大概对图层有一个基本的了解之后再来看图层的使用方法。 首先图层特性的快捷键是 l a， 它的图标在这个位置，鼠标放在上面不动，大家可以看到图层特性的英文前两个字母是 l a， 所以 把 l a 作为图层特性的快捷键，现在我输入 l a 超级空格，现在就弹出一个图层特性的对话框，第一个按钮是新建图层， 第二个按钮是冻结图层，第三个按钮是删除图层，第四个按钮是置为当前。除了用上面的四个按钮进行操作以外，我们还可以用鼠标在这里鼠标右键点击一下，然后可以点击新建图层，此时在这里可以输入一个图层的名称，比如我在这里输入房间， 然后在后面这里可以改变房间图层的颜色，比如我把它改成一个洋红色， 然后点击确定，在这里我们可以设置打印。假如我鼠标左键在这里点击一下，大家可以看到打印的右下角有一个禁止的图标， 那么当我们打印的时候，房间图层里面的线就不会被打印出来。如果想要打印出来，那么我鼠标左键在这里再单击一下，此时呢房间图层上面的线就会被打印出来。假如我想要把房间这个图层置为当前图层，除了点击这个图标以外，我还可以在这里双击一下， 此时大家可以看到前方有一个对勾，那么代表着我把这个图层置为了当前图层。好，现在我关闭这个对话框，然后我在这里画一个矩形， 此时大家可以看到我画出来的这个矩形，它的线是阳红色的，是因为这个矩形是在房间图层上面，假如我想改变这个矩形的颜色，我可以选择这个矩形，然后在这里选择一个矩形就变成了绿色，那么此时我再画一个矩形， 大家可以看到现在我画出来的这个矩形，它还是洋红色的，是因为在这个图层上面默认画出来的图形它就是洋红色，除非单独的去改变它的颜色。 好，现在我把这个图形给删除掉，我再输入图层特性的快捷键 l a， 敲击空格。假如我想把这个房间图层给删除掉，我可以选中这个图层，鼠标左键在上面点击一下，然后 可以点第三个图标。除了这样，我还可以在这里鼠标右键单击一下，在这里选择删除图层。此时大家可以看到，我现在无法去删除它，是因为现在这个图层是被我视为当前图层，我在这里点击关闭， 然后在下面这个图层上双击一下，我把下面的这个图层置为当前图层，然后再去单机这个房间的图层，鼠标右键单机，然后选择删除图层，大家可以看到刚才的图层就被删除掉了。好，我在这里再新建一个图层，鼠标右键单机点击新建图层，然后在这里输入一个图形， 然后把这个打印给取消掉，鼠标左键在上面双击一下，把这个图形置为当前图层。好，然后关闭对话框。现在我再画一个矩形， 大家可以看到现在我画出来的这个矩形，它是和这个图层的颜色是一致的，现在我打开这个下拉列表，然后我鼠标左键点击这个小灯泡，这个小灯泡是控制图层的关闭的，比如我点击一下关闭这个图层，然后点击关闭当前图层， 大家可以看到刚才的矩形就被隐藏掉了，但是这个矩形它还是存在这个文件当中，只不过是被我们隐藏掉了而已。 好，我在这里把它给打开，鼠标左键点击一下，此时呢这个矩形就又显示出来了。好，现在我再打开这个下拉列表。第二个是冻结图层，我点击一下，把这个图层给冻结， 此时会弹出对话框，无法冻结此图层，因为此图层为当前图层，我在这里点击关闭，我再点击下拉列表，然后选择这个编辑图层为当前图层，鼠标左键在这里单击一下，此时大家可以看到这里所显示的就是当前图层。好，现在我把这个图层给冻结上， 点击第二个图标，大家可以看到刚才的矩形也被隐藏掉了，我再打开下拉列表，然后把它给解冻，鼠标左键单击一下， 此时呢这个矩形就又显示出来了。好，现在我再打开这个下来列表。第三个是锁定或解锁图层，假如我现在点击一下，把这个图层给锁定，当这个图层被锁定以后，那么这个图层里边的图形是不能选中的。好，现在我将这个图层给解锁， 鼠标左键在这里点击一下，此时我去选择这个图形，大家可以看到我就可以把这个图形给选中了，现在我这个矩形在这个图形的这个图层上， 比如我想把这个矩形给放到其他的图层，那么我可以选中这个矩形，然后点开这个下来列表，比如我想把它给放在这个窗户的图层上面，那么我鼠标左键在这里单击一下，此时大家可以看到， 我就把这个矩形给放到了窗户的图层上面。好，下面给大家再总结一下，当我选择一个图形，那么上方这个位置就会显示这个图形所在的图层， 我可以在这里去改变这个图形的颜色，我可以在下拉列表这里通过这三个按钮来控制图层的显示与隐藏。可以锁定或者解锁图层。图层特性的快捷键是 l a， 输入 l a， 敲击空格 在这里或鼠标右键可以新建图层，可以删除图层，也可以重命名图层。好，以上就是图层的基本用法，本节课就到这里，欢迎大家观看下节课的内容。

大家好，本节课我们学习延伸命令，延伸的快捷键是 e x， 鼠标点击这里大家可以看到延伸的图标，在这里鼠标放在这里不动， 大家可以看到延伸英文的前两个字母是 e x， 所以 把 e x 作为延伸的快捷键，在这里我画几条直线。 延伸命令有两种操作方法，第一种方法是输入延伸的快捷键 e x， 然后连续敲击两下空格，然后鼠标左键点击延伸的对象，比如我想把这条直线延伸到这个直线， 那么我鼠标左键单机要延伸的位置，大家不能单机上面，而是要单机下方的位置。鼠标左键单机一下，大家可以看到这条直线就延伸到了这条直线上， 我再次在这里单击一下，大家可以看到这条直线就延伸到了下方的这条直线上，然后敲击空格，结束延伸命令。延伸的第二种方法是输入延伸的快捷键 e x， 然后敲击空格，然后选择需要延伸到的边界直线， 比如我想把上方的这条直线延伸到下方的这条直线上，最下面的这条直线就是边界直线。鼠标左键单击这条直线，然后敲击空格， 此时鼠标左键单击要延伸的对象，也就是要延伸的这条直线，大家单击的位置一定是靠下半部分，假如我把鼠标放在上半部分，大家可以看到这条直线是延伸不到下方的，我们必须在下方的位置单击这条直线。鼠标左键单击一下， 大家可以看到这条直线就直接延伸到了下边，然后敲击空格，结束延伸命令。好，现在我把直线给删除掉，延伸命令除了可以延伸直线， 还可以对建筑墙体进行延伸，在左侧天正的命令栏里面，我们可以找到墙体，然后找到会制墙体，鼠标左键点击一下，然后在这里画出一道墙体 敲击空格，然后在上方再画一道墙体。会制墙体的命令我在后面还会给大家讲到，在此我只是给大家演示一下延伸命令的用法，比如我想把这道墙体延伸到这道墙体上面， 我可以输入延伸的快捷键 e x， 敲击空格，然后点击边界墙体，也就是我想把这道墙体延伸到这道墙体上面，所以这道墙体就变成了边界墙体。我在上面单击一下，然后 敲击空格，现在选择要延伸的对象，也就是选择要延伸的墙体，那鼠标左键在这道墙体上面单击一下，再敲击空格，结束命令，此时呢这道墙体就延伸了过来。好，以上就是延伸命令的用法，本节课就到这里，欢迎大家观看下节课的内容。

大家好，现在给大家演示一下怎么把一个总图在坐标不变的情况下，让他以米为单位，改为以毫米为单位， 大家可以看一看，咱们随便量个车位，对吧？尺寸标注看一下，哎，他是二点四，以你为单位的，对不对？康度呢？五点三，哎，这块有道，这块有道路，哎，四米十点三，对吧？都是以你为单位的。 首先咱们要把这个总图做成一个块，在这个命令行输入 b， 首先咱们用的天真软件啊 b i， 然后就选择对象， 然后框选它这节空格，嗯，给他一个定义，随便改取个随便取的名字，然后确定， 哎，然后这个点确定，不用管的，嘿，好了，这就是一个块，大家可以看看，是吧？然后再输入 p l， 指定起点，随便指定啊，然后再输入它的那个坐标，原坐标一定要是原坐标零，逗号零，然后空，空格或者 enter 都行， 哎，咱们看咱们这样放大缩小，哎，咱们就找到这个坐标在这儿，对吧？然后找到坐标以后，好，现在你要把它放大一千倍，因为它是以米为单位的，放大一千倍才能以毫米，对吧？所以，哎，逆行输入 s c， 然后咱们选择这个对象，然后空格， 哎，这手一定要注意，一定要找到这个圆坐标点上它，它输入比例因子，然后怎么输入一切，然后空个 enter， 或者然后咱们找到这个图，哎，在这它是放大一千一千倍了，一件事，这时候 咱们俩正常，他现在看咱们正常标注是以四，这是以米为单位的，现在咱们已经放大一千倍，咱们看这张图，是不是他已经变了， 哎，咱们选择，哎，现在已经变成四米了，对不对？对，咱们现在验证一下，哎，看车位原来是五点三，现在已经成五米三了，对吧？说明他已经放大一千倍了。咱们现在要验证他的坐标， 这是它的原始坐标，但是在以米为单位画的原始坐标，对吧？现在咱们看点它的符号标注， 坐标标注，然后 s 要设置一下，因为咱们现在是以毫米为单位标注单位要隐秘，对吧？它的精度呢？里边有三位的，四位都行，因为我的原始是四位，所以就是 改成四位确定，然后咱们跟他同样输入标注坐标，他还调个标注，和原来的一模一样，这样咱们就完成。这样咱们就完成一张总图，在不改变坐标的情况下，让他以米为单位，改为以毫米为单位。

哈喽，大家好，我们今天分享一个天正画图小技巧第九节吧，然后填充图案的加洞， 这个用在什么时候比较方便呢？大家肯定在填充过程中，你尤其是画立面的时候用到的 特别多，对吧？比如像这样一个立面，对吧？首先我填充的时候我肯定不想啊，一点一点，比如说我填充完这一点点，我再抠出来这个，然后再拾取框，那样很麻烦，对不对？首先我们这样填充，就是比如说这么一个矩形框，不管他有多大，我们都可以啊，这样 直接画一个矩形， i e c， 直接框选这个东西，就是框选咱们的外轮廓，对吧？不管它是异形的，对吧？然后我这样，然后直接点， 直接点长填充，然后确定以后，点确定点确定填充完以后，这就咱们填充好的， 填充完以后呢，我们这个时候像哎，有窗户，我得显示出来，这时候我们用什么命令呢？这时候就需要图案加动， 这时候图案加洞在那谁那块呢？就是图块，图案里面有什么图案加洞，图案减洞都可以，也可以直接点出咱们的图案的这个填充，然后点右键，也可以发现有图案加洞和图案减洞这两个命令好，图案加洞好，比如说这块，因为这里有 条形窗，对吧？带形窗好，我直接宽选，哎，他就自动给你把窗户弄出来了，然后呢，这块也一样哎，我也是 也是图案加动，对不对？同样的我们快速操作，哎，直接直接，就比如说你这个命令已经输完以后，就直接可以点空格，对于这个页面的图案加动就很快就解决了，对吧？你失去好，然后这 好哎，不用多少秒就可以那什么了，当然也可以这样啊， 好看到啊，咱们有这种图，选完以后呢，我们还有什么？就是说图案减动，就是说你看啊，你弄完以后呢发现，哎，我这块我不需要了，就像它一样，我就是我不需要给它弄出来的时候我就可以图案减点一下啊，就是你点一下你的那个， 点一下这个，然后再点图案剪洞，然后我点一下就是把这个外轮廓这个图案填充的这个东西选上以后再点这个，你要剪洞，就是这个是不是你抠出来的洞吗？直接点一下它的中心点一下，随便点一下这区域里面的一点，它就直接给你剪上了，然后你要继续想要图案 加洞呢，然后继续你就直接框选它，点上图案加洞，知道了吗？然后你要选完一次命令，你就重复空格就行了啊， 先选显卡选空格，先选图填充，然后再框选一个洞口，这样咱们一个地面就完事了。

大家好，今天给大家讲一下这个调版 a s a 墙板布置啊，和这个门窗这个关系。 这个门窗分好几种情况，因为我们拿到的建筑图可能是填成建筑的，就是没转 t 三呢，还有转 t 三呢，就是有门窗编号的，还有没有门窗编号的，还有门窗编号被分解了呢？这个好多种情况，我大概大概举个例子，哈， 这我准备了几道墙啊，这是天正的墙，他的墙高是三百，宽度是两百四的， 然后这边呢柱距小一点，然后他的墙高是三米四的， 这也是天正的墙体，这个构造柱已经都布置好了，然后这个是还是天正的门窗， 这上面也都是天正的门窗，但是上面那个天正是有编号的，这个天正这个门窗是没有编号的，没有编号但是他有这个高宽啊，还有这个窗台啊，门槛高度。 然后这个呢是转 t 三的，你看这个线已经成一道一道碎线了，然后这个门窗呢，它是一个带属性的增权属性块，然后这个呢仍然是转 t 三之后这个是碎的线，然后这个门呢它是已经没有编号。 还有一个就是填正转 t 三之后，这个门窗又被再次分解，就是这个属性块被再次分解，这个分解之后它没有没有属性，但是旁边有一个编号，这个编号是一个单行文字啊，这个编号是一个单行文字。 就这几种情况，我给大家简单说一说。首先我们输入命令 tc 调板布置，因为我们这个墙厚是两百四，然后我们就把这个地方改成两百四， 这个墙高是三米，然后梁高是八百，层高是三米八，然后我们点这个调板布置 啊，这一段调板就是墙体的调板就布置完毕了，然后还有呃，三个门，一个窗户， 我们把这个复制一下， 这几个这几个都是一样的，我就直接复制。对于复制过的墙板，我们需要有一个移动镜像的恢复，我们要点这个恢复，它会告诉你有四道墙已经被移动过，然后已经重新废置，也就是这四道墙 重新废置，我们还可以去继续的来复制， 复制好的，我们还需要点这个命令哈，又有十六道， 呃，到这样的情况下，我们就可以进行调版的统计，如果想包括这个门头版也统计出来的话，我们有两种方案，一种就是我们需要复制立面，比如说我们选 选择这个立面， 调调满里面一， 这样我们这个就废置出来了。啊，这个这个有点问题啊，这个这个虽然废置出来了，但是我们刚才说了，这边墙高是，这边墙高是三米的，然后就是这个 这个梁高实际上是四百，然后墙高是三米四，也就是我们要点击这个东西，这个可以单单修改修改，我们这是修改完梁还要修改墙，那这个就自动变过来了，它是 就变过来了，然后我们再用调板立面一， 那这边这边是高的，这边是矮的，他已经废置好了，就是他会根据你实际的实际的情况来，这时候我们就可以用这个立面编号和统计，然后全选来确定， 这时候他会在平面上标注出来，然后我们右肩在空白处可以插入这个表啊，这个是废置好的调板的宽度，还有墙体的厚度，调板的高度， 还有门头板，门头板这个肩宽是已经预设好了，这个你可以修改，然后我们看一下统计，这个统计是总面积，我们墙板是需要二十五点一六个平方， 然后他把这个条板的尺寸啊，呃，总共数量都列出来了，这样的话就是这一道墙这个条板立面废置完了就可以统计出来， 如果你不废置立面的话，那你就需要就是你不废置立面的情况下，你要想准确一点统计的话，你要考虑这个门头板，门头板呢，我们可以在平面上把它表示出来这个平面图。废置门头板， 比如说这这两个，这这两个上面梁高是四百的，我们先配置这两个啊，他就把这个配置出来了，就说说明这个九百宽的门上边有一米三高的搁这门头板，然后这窗户上面有一米高的一米高的门头板， 然后这边这个梁高是八百的，我们要把这改成八百，然后我们再点这个，再点这两个门， 好，这上面就只剩一米啊，只剩九百的门头板了。这时候呢我们不需要废置立面，也可以进行统计，这我们用调板统计一，然后在空白处插入， 这里面他会统计出来二十四点五七个平方， 和这个稍微少一点点， 就是也就是说我们在不废置这个立面的时候，也可以在平面的情况下统计出来，他们有一点点误差。 然后我们再说一下这个没有编号了，这个没有编号的是，但是他仍然有这个门窗的高度信息，也就是签证你没分解他是有这个高度信息的，我们再调版立面一， 仍然可以画出这个平面图来啊，这刚才这个图，这个图，这个梁高没改哈，所以他废置出来的这高度是一样的， 刚才这个也是刚才这个误差，这个误差就在这这这两个没改。如果我们，如果我们把这个也改了，四百、四百、三百四，那 三百四，然后梁高是四百， 梁高是四百， 就是调班统计一 二十五点二九个平方，这跟跟这个就非常接近了，二十五点一六了。 这个就刚才说到这就是没有门窗编号，他仍然可以 根据天正的信息读出来。就是比如说这个门是两米一高的，然后这个窗户是一米五高的，那这个窗户是一米五宽，然后窗台是九百高，就是他根据天正是能提取出来的。 还有一个就是这个已经转成 t 三了，转成 t 三这个门窗是有编号，我们换调版立面一啊，仍然是没有问题的，就是说你转成 t 三，只要附带这个编号，它也是可以的。 嗯，再有一个就是你转完签证三没有编号了，我们再来复制调版立面一， 然后在空白处插入，这时候他会告诉你这个门窗高度丢失了，他把门先按两米一废置。 我们有三个门，还有一个窗户门窗高度丢失，我们这个窗高按应该是窗台按一米五废置，窗高按一米五废置，他也废置出来了， 这是默认的，就是说如果，如果这个门不是两米一的话，那你后边就要单独修改这个东西， 这就是没有编号的。还有一个就是这个编号变成了一个普通的单行文字，然后这个时候我们还有另外一个命令叫 tc opening， 然后编号 b h。 然后这个时候 这有一个设置参数啊，就是你选择参照块和门窗编号，你就说选择这个东西，然后右键确定，哎，这跑到这了，你看 这个门窗编号，它就恢复这个属性块的属性了，然后因为因为这个基点在这，我们把它这几个基点都在那，我们把它脱下来， 然后我们 tc opening 编号 啊，它就转转换过来了 啊，这三个都转换过来，那这个窗窗户也有属性了，这个门也有属性了，这时候就可以了，我们再用调版立面一， 然后它依然可以飞至出来。嗯，这就是我说的这个 a s a。 墙板和这个天正建筑的墙体和门窗的这个关系，我给大家做一个演示啊，感谢大家！ building your dream by c a d。 欢迎关注 by c a d。

大家好，本节课我们讲一下 cad 打印的方法。 cad 打印的快捷键是 ctrl 加 p 键， 我们也可以点击左上方的图标，然后在这里点击打印。好，我在这里按 ctrl 加 p 键，大家可以看到现在会弹出打印的对话框。在第一个选项栏里面可以选择上一次打印，假如我这里选择了上一次打印，那么下方的参数会自动地变为我上次打印的参数。然后在打印机绘图仪的这个选项里面， 我们可以选择一个打印的方式，比如我想要连接打印机，想把图纸打印成纸质版，那么在这里可以选择打印机。假如我想要把图纸打成电子版， 通常我们会选择 d w g two pdf 的 这个选项。在图纸尺寸的选项里面，我们可以选择不同的纸张，比如我在这里选择一个 a 三的纸张，大家可以看到现在 a 三有两个选项，一个是四二零乘二九七， 还有一个是二九七乘四二零。上方的这个就是横向的 a 三纸张，而下方的这个就是横向的 a 三纸张。好，我在这里选择横向的 a 三纸张，然后在打印范围的这个选项里面，我们选择窗口，大家再来看右上方的这里，在这里我们可以选择打印样式，大家可以看到现在 cad 默认给了我们这些打印样式， 我们可以从里面直接去选择。假如没有合适的打印样式，我们通常会点击新建，在这里会创建新打印样式，点击下一页， 然后在这里会输入一个文件名，比如输入某某项目，然后点击下一页，点击完成。大家可以看到现在我们就新建了一个打印样式，在之后的打印过程当中，我们可以直接选择这个打印样式，然后会弹出一个对话框，是否将此样式列表指定给所有布局，在这里点击试。 现在我点击这个按钮，大家可以看到左边的颜色是限行的颜色，比如我想把打印出来的限行都改成黑色， 那么我可以拉到最后面，然后按住 shift 键点击最后的颜色，这样我就把所有的颜色都给选中了， 在右侧这里我选择黑色，这样打印出来的所有线型都是黑色，然后点击保存并关闭。在打印的时候，大家要勾选区中打印， 然后点击窗口，然后鼠标左键点击这个图框的左上角的这个端点，然后再点击右下角的这个端点， 此时点击预览，当我们确定图纸没有问题的时候，然后敲记一下空格，然后点击确定，然后选择一个打印的位置，点击保存好，此时大家可以看到这张图纸就打印出来了。以上就是 cad 打印的基本方法。
