catia封闭曲面报错怎么办

大家好，我是小啊，在我们将封闭曲面实体化的过程中，会出现这样的问题，软件会报错，说我们的封闭的曲面里头有一个或者多个开口，我们可以使用曲面连接分析的命令点中，命令点中我们需要分析的面 单击确定，然后我们观察一下，在这个显示里面我们就可以找到这个封闭曲面里头未封闭的面，还有这个洞啊，找到完成以后，我们将这个面使用填充的命令填充完整， 提取这个未封闭的边界。接下来我们选中支持面单击确定，我们将这个面与之前的面进行结合的命令结合起来，结合完毕以后 后我们再继续使用，我们接下来使用创城式模块里面包落体封闭曲面的命令选中，这样我们一个封闭曲面就绘制完成了，同学们你学会了吗？喜欢的麻烦给个小红心，谢谢。

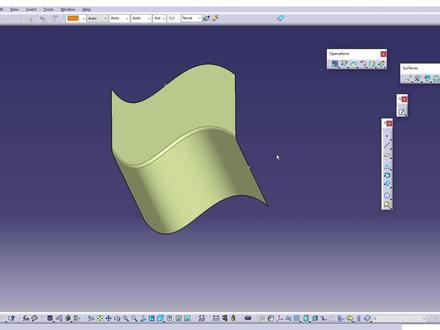

hello， 大家好，欢迎来到融创课堂，今天我们将继续为大家介绍卡地亚创城式曲面设计模块中的边界命令。在工作中，这个命令经常被使用，可以大幅提升我们的工作效率，接下来让我们一起来学习一下吧。 首先打开卡特亚的创城式模块，并在操作命令框中找到边界命令。如果找不到操作命令框，可以将鼠标放在边栏上右击，在弹出菜单栏中点击操作即可。弹出 边界命令，顾名思义就是提取所选曲面的边线。我们点击边界命令，在弹出的命令框中曲面边线选择框中选择我们所需要提取的边线。默认情况下会以点连续模式提取所有的边线， 我们点击确定即可将边线提取出来。如果不需要全部提取，可以在上方选项中将点连续修改为切线连续或无拓展，并点击确定。 如果只需要提取一段边线，可以在点击边线后在下方限制选择框中选择限制点位，就可以只提取自己需要的区域。 如果需要直接提取所有边线，也可以直接点击曲面，也可以达到点连续的效果。 边界命令的第二种使用场景是在我们内外室封闭曲面做实体的时候，如果曲面封闭还有缝隙没有闭合的话就会报错，无法封闭，如果缝隙较小，就很难快速找到问题的点。这个时候 后我们可以点击边界命令，然后点击曲面便可以快速找到问题点并进行修改，从而大幅提高工作的效率。 好了，今天的边界命令教学就到此结束，如果你想学习更多关于卡地亚的技巧，欢迎关注融创课堂，进入我们的主页，并加入我们的粉丝群，我们将持续更新相关的教程，谢谢大家！

大家好，我是小蚂蚁啊，这这一节课的话，我们继续来讲解卡特亚小技巧第三百三十九节啊，那么这一节课的内容呢，就是非常的重要啊，希望大家一定要耐心的听讲。 好，那么我们来看一下啊，就是我们这节课其实要讲的是我们这个卡这样的，这个啊保留模式不保留模式，那么其实呢，之前小技巧当中已经讲过啊，但是我们这一节课就是要进行一下拓展啊，我们这边的话要去结合我们这个有序集合图形集。 好，那么我们这边看一下啊，就是有一个几何图形集里面是有这样的一些啊，就是曲面是吧，我们把这三个平面给他删除掉，选择他啊，然后把他给删除掉啊，我们只保留啊，我们只保留这四 个曲面就可以啊，保留了这四个曲面之后，然后那比如说啊，我现在就是在这个工具，然后这是选项里边，然后我是就是启用了一个混合设计啊，并且这边的话我是插入了一个啊几何体，我现在要把这几个曲面， 然后把它给啊，就是放到我们这个几何题里面更改几何图形几啊，我们发现就是这边的话，是啊，没法就是把它直接拿到我们这个几何题里面啊，所以说我们这边的话就只能啊怎么怎么去操作啊，只能就是 啊通过这个这个面料，然后去选择曲面一啊，然后选择，然后选择曲面二啊，选择曲面三啊，选择曲面四啊，然后把它给相当于是复制过来了，是吧？好，然后我们把这几个面啊，把这个几何题隐藏一下，我们是 这个样子的啊，这个集合图像里啊，集合图形集里面的这样的一些面，是吧？好，这边的话我把它给显示出来，然后把这个集合图形集给他隐藏掉，隐藏掉之后，然后我要在这里边去做一个什么操作啊？这个时候大家耐心的看一下啊。啊？我这边的话啊，我这边的话去把这个给他取消掉 啊，把把这个，把这个给他取消掉，我们不要去选择保留模式，也不要去选择这个啊，不保留模式啊，那么这种情况下啊，卡其亚这个软件默认的啊，他就是一个不保留模式 啊，就是说我们当我们去不去选择任何模式的时候，那么他默认的就是啊，就是这个不保留模式啊，不保留模式是什么意思呢？啊？我们这个时候我们来看一下哈，我们啊还是在这个几何题里面啊，然后去做这个曲面操作。好，然后这边啊我可以去选择一个 敲击，选择这个边线，选择他，选择这个边线，选择他，然后点击一个确定是吧？点击确定完了之后，然后接下来我对这三个面进行一个缝合 好，然后缝合，点击又确定缝合了之后啊，然后我把这个结合啊，我把它给隐藏掉。好，隐藏掉的同时我们可以发现哈，就是我们啊， 我们刚才就是这个桥接，我们桥接的是谁啊？桥接的是七十是吧？然后我们这个结合，结合的是谁啊？结合的是七啊，十和三是吧？ 好，我们这个时候发现就是说我们去把这个结合十一给他隐藏了之后，然后这个时候这个结合期我们不能单独的对他进行一个啊隐藏显示啊，我们把他即便是给显示出来之后，我们这个回头区域当中也是没有任何东西的啊，这个之前已经 说过了啊，好，那么这就是我们这个啊不保留模式，那么保留模式呢？它是什么样子的啊？我们把它给剪切掉。好，这个时候你看我们这个七啊，就是这个面啊，还有这个桥接啊，是我们中间这个面，然后这个是我们这个十，是吧？啊，是这个面，然后我们要把它给 啊选择，我这个时候我们要去选择一个啊保留模式啊，我们把它给双击，然后我们去选择这个，嗯，文补是吧？啊结合选择这三个面，然后点击个确定。 好，这个时候我们可以去隐藏一下，我们这个结合哈，隐藏了之后，我们可以发现哈这三个元素，他还是三个独立的元素啊，他们之间啊，我们去把这个桥接再给他隐藏了之后，你看这个他也是，就是可以进行一个独立的显示与隐藏啊，你看啊，这个也是啊，把它给隐藏掉 啊，或者说是把它给显示出来，这就叫做一个啊保留模式，就说我们再去做这个结合十二的时候，我们保留了他原先的一些投诉，是吧？ 好，那么这个模式他其实啊有他的好处，也有他的弊端啊，好处就是说我们可以啊，就是啊继续去引用一些我们之前啊就是所用到的一些啊这样的一些投诉，是吧？但是他的一个啊不好之处在哪呢？ 那么接下来我们就来讲一下哈，好，那我们这边的话啊，我们去做一个操作，那我们把这个结合给它剪切掉，然后把这个调节给它拿出来， 拿出来之后比如说我们要把这几个面把它给缝补到一起啊，这个时候我们发现这个地方啊，这个面多了一块，是吧？我要把它给修剪掉，所以说我要把这用这个边线，然后对它进行一下修剪，是吧？好，这个时候我们需要啊把它做一下 提取啊，提取了之后，然后啊对他进行下投影，投影到这个面上啊，然后我再去做一下切割啊，选择这个面啊，选择一下这个投影啊，反转一下，点击确定是吧？点击下确定。好，那么这个时候你看啊， 因为啊这个元素它依然是保留了，是吧？依然是保留了啊，所以说啊，我去隐藏了这个结合之后，我们可以发现这个结合酒这个面它依然是存在的，是吧？ 说这个时候啊，我们如果想要把这几个啊，这几个面啊全部都给他分，就是缝补起来的话，那么我们需要去小心翼翼的去选择这个面，选择这个面，选择这个面， 选择这个面啊，这个地方他还是有一点啊，还是有一点啊，还是有一点的话，那么我们把这个也给他啊，就是修剪一下 啊，我们去选择这个就是这个边线，然后给他进行一下投影啊，投影到我们这个面上，然后点击又确定啊，选择他，然后选择这个 啊，选择这个切割，是吧？然后选择我们这个投影啊，这样的话我们把这一小部分给它剪切掉，好啊，因为这个，因为我们这个地方选择了一个保留模式，是吧？所以说这两个图索就是我们这个结合八， 还有我们这个图索就是说我们这个结合九他们依然是存在的，是吧？所以说我们这个地方的话，我们只能就是对他进行一个隐藏，然后对这个面啊这个结合八进行一个隐藏啊，那么这个时候啊，我们才能整体的去选择我们这所有的面，是吧？ 啊？然后对他们进行一个缝合啊，如果我这边啊，比如说我把这两个面给他显示出来了啊，把他给显示出来， 然后这边的话我可以去选择一个啊，用户选择过滤器，然后我去选择这个曲面过滤，然后我去整体的把这些给他框选啊，这个时候大家可以看到啊， 其实我这个面就是我们这个，是啊，就是这两个面啊，依然是被选择的，是吧？就是这个面跟这个面依然是被选择的，那么这个时候我们对他进行一个整体的一个缝合的时候，整体的一个结合的时候，我们点击确定，你看他会产生一个错误， 是吧？会产生一个错误，因为这个时候我们其实不应该去选择啊，就是这两个面，是吧？ 这两个面，所以说我们需要就是对他进行隐藏，然后把这个也给他隐藏掉。好，这个时候我们再去啊整体的框选，然后去选择这个结合，然后点击个确定啊，现在是没有问题了，是吧？啊？这就是我们这种 保留模式的他的一个弊端。但是啊，如果我这边去选择一个不保留模式啊，我们继续来操作一下啊，我这边的话啊，把这个，把这个给他取消一下啊，然后把这一个啊，还有 啊，就是到这吧啊，这个这个这个，把这个三个给他剪切掉啊，然后这边的话我把这个保留模式给他取消孤选，那么他默认的就是一个不保留模式，是吧？ 好，把这个八给他显示出来，把九给他显示出来啊，然后这边的话去选择这个切割好，选择这个九，然后选择这个项目一，好，这样的话就把这一块给他切掉了哈，点击入确定 啊，因为这边是选择了一个不保留模式，所以说他原先的这个酒啊，这个面他是没有了，是吧？啊？我们这个会 区域当中我们也看不见他了啊，那么同样的我们需要去选择这个八啊，这个集合八，然后去选择这个项目二， 然后反转一下方向，然后点击一下确定好，那么这个时候我们可以看一下啊，这个啊结合八啊，虽然我们去点击的时候他能预览出来，但是实际上在我们这个回头区域当中啊，也是没有了，是吧？那么这个时候我们要对他进行一个结合， 我们就可以去选择好这个过滤器，是吧？选择上过滤器，然后直接框选，他就会把我们所有的曲面都给选中，是吧？但是这个时候你看他是排除了八和九的，所以说我们很方便的就可以去点击这个结合，然后点击个确定好啊，一步到位，是吧？ 啊，也就是说这就是我们这个啊，这就是我们这个保留模式啊，不保留模式啊，他的一个优势，是吧？啊？在我们做曲面缝补的时候 啊，我们尽量的就是去选择这样的一种模式啊，选择一个就是一个不保留模式啊，那么他对我们啊，就是很有利于我们去提高这个工作效率啊，那么这个时候我们只需要去框选啊，所有的曲面，然后进行结合就可以，是吧？ 好，那么这边的话我其实还是提到了这样的一个工具啊，有序集合退行集，是吧？点击中确定。那么这个有序集合退行集啊，我们光从他本身这个颜色我们就可以看到哈，他是一个绿色的啊，那么这个也是绿色的啊，说明这个他与他啊，他们两个 啊是有着相同的一些特性的，是吧？啊？他跟这个不一样，这个是到黄色的，是吧？啊，那么他与他是独立的，就是他们两个之间是对立的。好，然后我把它给隐藏掉啊，比如说我现在要从这个几何图形集一当中我去选择这些面， 我去选择这个公改级和图形级，然后我想要把它放到这个有序级和图形级当中，我们是放不了的哈，好，然后我们这边比如说我要去选择几个铁下面的啊，就是这些，然后我去啊对他进行一个重新排序，然后我去选择一个之内 啊，这个时候我就选择这个有序集合退行集啊，这边是可以选中的啊，然后点击个确定好，我们可以发现啊，我们刚才在这个集合体一当中的所有的这个投诉啊，全部的都转移到我们这个有序集合退行集三里边了啊，然后我们点击这个工作对象 啊，我们可以发现就是这里面所有的曲面啊，然后都显示出来了，是吧？啊？或者说是我们也可以去定位到这个结合十四，然后点击一个啊，点击一个定义工作对象啊，那么其实就是说我们这个有序集合同形集跟我们这个集合起来 啊，他他们两个啊唯一的区别就是什么我们这个有序集合图形集当中我们是不能放集合体的啊，比如说这边的话啊，我去对他进行一个加厚，看我选择这个面 啊，这样吧，就是说我把这些都给他剪切掉，然后我去选择这个啊这个面，然后我给他进行一下加厚 啊，这个时候他是不能就是去放我们这个实体的，这个实体啊要放的话还是放到了这个放到了这个位置，是吧？啊，所以说他只能放到我们这个几何体当中，但是在这个几何体里面他既能放我们这个局面，也能放我们这个实体 啊，并且就是说大家一定要清楚啊，就是这个几何图形几啊，就是这个啊，普通的几何图形几啊啊它里面这些图素啊，就是这些曲面啊，是可以是无 续的，没有顺序的。但是啊像我们这个有序集合退行集还有这个集合体啊，他这里面些曲面都是有顺序的 啊，这个大家一定要清楚啊，所以说我们在研究这个有序集合推行机啊的时候，我们要去还有我们这个，嗯，我们这个集合体啊啊，这里边去做这个刚才我所说的这样的一些操作的时候啊，我们需要去结合这个创城市曲面这里面的一个保留模式与不不保留模式 啊，这个保留模式与不保留模式，他针对的就是这两个啊，就是集合，一个是集合体，一个是有序集合退休集啊，那么在我们这个啊集合退行集里面，他就是不存在这个保留与不保留这一说。 好，那么这是今天给大家讲解的一个非常重要的内容啊，希望大家一定要把它给掌握啊，那么我们今天的这个内容就先到此为止了啊，希望大家能够帮忙转发一下啊，感谢大家，再见！

大家好，我是老崔，那么今天呢给大家更新小技巧，那平时呢，我们在工作里面经常会遇到这种情况啊，这两张面我们可能在这需要调节一张面，然后这两张面长度呢，他的边界啊，一个长一个短。那平时呢，我们做调节的时候啊，经常会遇到这种情况，比如说我点这边啊，点这边，然后点他和他点预了发挥报错啊，他告诉我们学生的间点啊，嗯， 看吧啊，然后实际上呢，我们需要用到的调节面其实就这一部分，从这到这这一部分，那我这说呢，可能，呃，对于很多新人来讲，这个面呢我就不会做了啊，或者不会调节了是吧？其实我我不想要这个位置啊，这个曲面到这啊，因为这个地方可能会对我们来讲会形成这种间点，所以说会爆错，那么怎么样这个曲面到这里结束呢？大家记住哈，在这里面会有一个起线啊，在这呢我们选择了起线的方式，然后点于懒 啊，这个时候呢就会达到我们想要的效果啊，从这个位置以起先的方式进行占领教学局面，放点确定是吧，那这个时候这个局面就调教好了啊，希望能帮助大家，那么感谢大家呢，对，在课堂支持，关注老崔学习更多的考察知识。

大家好，欢迎大家来到西派课堂，今天呢给大家讲一下自由曲面里面分割这个命令技巧。那么很多同学呢问我啊，用这样一张面，然后用这条线去分割这条面呢？我们分割的时候过错是为什么？ 因为是点分割命令，然后呢然后选择了这个面，然后选择这个线点击应用的时候呢，这时候过错，那么是因为什么呢？因为在我们这个修剪类型里面呢，选择了下面啊重新去排布控点，就是说重新根据边界呢去对我们取名进行排布，那么这个时候呢是 五边面呢是不允许的哈，所以说我们选择上面的命令点击应用，那这个时候呢就让我们完成这样一个分割了，那这个呢是需要大家注意一下的。
