焊接过程中出现咬边是什么原因

这期咱来看一下啊，就是常见的焊接缺陷里的咬边和未融合这个缺陷的区别， 尤其是这个焊工新手咬边的定义就是焊缝的边缘和木材这个地方形成这个沟槽，这个叫什么咬边？ 腰边的深度不一，你看这可是 比较容易区分的，就是他是把这个拨口边线融化了，但是没有填满， 他产生的原因一个是店铺的高度过高，或者是手到这抖动了，或者 是这个到边上停留时间不够，电流过大，这都有可能产生咬边， 你看这边也是咬边，这个地方也是咬边，一般咬边规定是深度不允许超过零点五毫米，还有长度的规定，你看区分啊，这一点 你看这个点，从侧面再看这一点你看啊和这个要明显区分开，就是这个坡口边线，你看他就没融化，你看这个边再拉近他就原封没动留下，这种就是很严重的未融合缺陷， 这种就是在正式比较重要的焊缝结构中是绝对不允许出现的，这种就是单边微 融合， 所以要区分，最典型的就是咬边是融化了之后，但是他没有填满 微融合，你看他是压根就没融化这个边，你看原封微动的留下。

焊完的木材两侧老是出现咬边的情况，那么它到底是怎么产生的呢？今天这个视频详细的给朋友们分享一下。 首先第一步呢，我们要考虑一下我们这个填充层咱有没有给他填好，你像填充现在这种两侧留的那么深， 那么这种盖面他百分之百绝对咬边，像我们现在这一种填充流的这个余量呢太深。我们的焊条摆到两侧边线时， 焊条就是再怎么停顿，他这个铁水呢，他老是往下流，他不往边上去，或者说呢少部分往边上去，但是大部分的铁水还是会往 下面流，往中间流，所以说铁水把边融了，但是起不来高度，就会造成我们两侧咬边， 所以说我们的填充层一定要填成现在这种，在保证两侧边线不烧边的情况下，填充越平越好， 这个呢就是对于我们填充的一个重要性。那么还有一个是什么情况呢？咱来看一下。就是我们在焊接时呢，我们的电弧高度太高， 电弧高度过高的情况下，我们的焊条刚要摆到边线，铁水还没有过去，还没有把我们的边线融化，然后呢我们的电弧他就把我们的这个边线烧化了， 电弧把边线烧化，他没有铁水，所以说他只是烧出来一个豁口，填不起来，从而呢就造成我们两侧大小边子。然后咱来看一下， 这个呢就是我们电弧抬高焊出来的一个成型，是不是两侧全都是大小边，铁水过不去，填不起来。 所以说我们在焊接的时候呢，电弧的高度咱一定要控制好。咱来看一下焊条每当摆到两侧边线时， 我们把电弧给他压低电弧一压低，这个铁水呢，他就给挤到我们的边线这个位置了，让我们的铁水 熔边线，而不是说电弧烧边线，这样的话呢，咱焊完了一个成型，就可以非常有效的控制我们两侧这个咬边的情况产生。 下面呢咱带着朋友们来看一下，当这个压低电弧让铁水熔边，不是电弧烧边，他又是一个什么样的成型呢？能不能解决我们两侧咬边的这种情况， 这一段呢就是我们压低电弧铁水熔边的一个焊后成型，怎么样，朋友们是不是解决两侧咬边的情况产生了？ 通过此视频呢，希望咱屏幕前的朋友们能够明白，这个咬边他到底是因为什么原因导致的，我们应该如何避免出现咬边？如何解决咬边？喜欢的朋友们别忘了点赞收藏加关注！

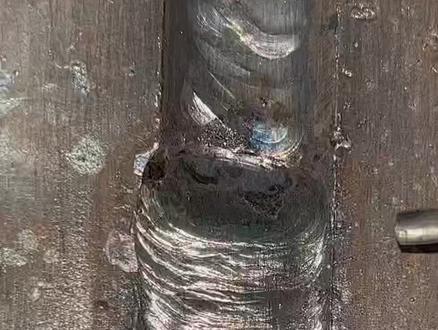

今天我们来讲一下什么是咬边，什么是未融合，那这个视频呢，有点长，请老铁们耐心看完。什么是未融合？盖面，盖面啊，咱们是让铁水呢，把两侧的边给他盖住，咱们来看， 左侧盖住了，没问题，那右侧呢？差一点没盖住。也有有很多新手朋友们在焊接时不敢把这个边烧掉，如果，如果说像这种情况，边还留着的，那这种呢，就叫 未融合，那看左侧啊，左侧呢，虽然说把边烧掉了，铁水呢，把边盖住了，但是这个边缘上第一个 不整齐，第二个，你看这个地方焊到边缘上呢，他低于这个板的表面，这种就叫做咬边， 咱们来看，这是填充，这是板的表面。差这么多，那也就是说两边过深，即使咱们的焊条摆到两侧，即使贴水呢，把这个边给他盖住了，但是呢，他两边这个地方 铁水少，他这个铁水呢，没有满，他也会造成咬边。所以说呢，像咱们即使填充过深，即使两侧停的时间长，他两边也是咬边，因为你停的时间长呢，他两侧的铁水呢，他会流到中间 啊，留到中间，他两侧呢，他还是低。所以说在填充的时候啊，咱们要给他剩余一点余量，一毫米的余量啊，不能剩的过深，这个余量大概得有三毫米左右了，剩余一毫米的余量就可以， 这是填完后的余量，剩余一毫米的余量就可以，千万不要像刚才那样剩三毫米或三毫米多，那即使两边停，他也会咬边， 那要这种填充填完剩余一毫米的余量，那在焊接的时候呢，我们采用锯齿形或反月牙形 运条填充时，哎，剩余一毫米的余量，但是在该面的时候呢，哎，我们要在两边略微的停一停，但是啊，还有一个非常重要的一个细节，就是在焊接时啊， 这个焊条千万不能离远了，离远了即使你停他也会咬边，所以说咱们一定要压低电弧啊，压低电弧两边停， 这样呢，在两边停的时候，这个铁水啊，哎，他能往外溢出来一点 铁水，我们溢出来一点，把这个边线盖住，往回走，走到这边也是压低电弧停留，让铁水溢出来，千万不能说让电弧把边烧掉，如果说焊条离得远， 电壶把边烧掉，他一样也会出现咬边，那咱们接下来看一下干灭焊的正常操作， 这是咱们焊完的两个焊条，朋友们请看啊，两边这样就没有咬边，也没有微融合，这就是一个好看的概面焊成型，看到学会的朋友们别忘。

大家好，我是福州万通焊接刘老师，那我们今天来讲一讲这个二氧化碳他在焊接的时候会为什么会产生咬边？那么第一个肯定跟你的这个电流电压调调配的不够匹配啊，就是我们的什么呀，电压过大了， 电压过大他他会导致我们这个这个整个龙池啊，本来说正常范围就这么这么一点，对不对？电压过大的话，他会变得很粘的很大啊，粘的很大之后这个送失啊，又跟不上这个速度，他送失的量少了， 宽了之后数食量少了，填不起来，形成了一个把板件咬下啊，把板件咬了一口，就像苹果一样，咬了一口的感觉，那个就叫咬边。那么如何能避免这个咬边呢？就是第一个，首先 要电流电压要匹配啊，这个送失啊，电流电压要匹配，如果不懂的可以往看我们之前的视频啊，有这样讲解怎么调电流电压啊。那第二个就是你在焊接的时候啊，一个枪的角度的不正确啊，比如说我们在焊这个角，焊缝的时候 啊，在焊缝脚焊缝的时候，你的焊丝在的位置很关键啊，如果你焊丝朝的太高， 朝的朝的太高啊，这个墙角啊，朝的太高，那么导就会导致什么呀？整体的龙池在上，而我们的龙池在融化的时候啊，它是呈 水一样的状态，他会流动，整体往下流，导致什么？导致上面少了，下面多，对吧？好，那我们在焊的时候啊，所以要找好角度啊，在焊接的时候啊，角度稍偏下 啊，稍偏下一点啊，偏下一点，让这个什么呀，我们都知道，我们焊做做焊接的都知道，我们这个焊丝融化之后，他的范围是不是比这个焊丝的范围要大？龙池，对吧？我们只要靠龙池， 龙池的边到达我们想要的，比如说这条线，让龙池的边到达我们这个想要的这条线就行了。你不要把焊丝摆上去，很多人出现表边是什么，直接把这个焊丝摆到这上面来 啊，摆到上面他就导致他过高，轮子再一扩张扩到上面来，上面呢又太高了，轮子又成又成水，那个流水状他又流下来，导致上面形成两边啊，这是一个在焊接的时候一个角度的问题啊，角度的问题，好，那我们在焊接的 时候就是要让龙池焊丝不要上去，焊丝不要上去，让龙池的边到达我们想要到的高度就行了，同时呢到达那个高度之后，稍微停顿一下啊，让这个 焊丝的送输输出量啊，那这个焊丝的输出量啊，在那个停顿的点多停留一秒，他的量就大了，就会把那个咬掉的地方给他补起来。 好，那这就是关于我们这个焊焊接时产生咬边的一些呃，方法怎么去解决啊？好，如果大家还有什么焊接上的问题，可以私信联系我。

哈喽，大家好，我是叶子，咱们一些朋友呢，在牙缝打底的时候，往往会被一个问题内咬边，一般呢我们在拍片的时候出现内咬边，检测人员对我们的定义信号是未融合，像这种缺陷是怎么产生的，我们需要如何去避免呢？ 今天呢来给大家讲解一下造成内咬边的原因呢，有两点我说，第一点是在打磨的时候打磨的不干净，或者是打磨的宽度不够， 咱们焊工呢在剪口或者是在焊接之前呢，我们先检查一下焊口内壁是否干净，打磨的宽度呢，我们不能低于十五个毫米 来。第二种， 我们在焊接大于五个毫米间隙的焊缝的时候，乌针呢在坡口根部两侧，我们要稍作停留，铁水呢是跟着乌针走的，如果乌针在两侧停留，那两边的铁水呢就会增多，从而呢就会纹痕到更好。 咱们也可以呢，焊丝跟钨针同时的摆动，将两边的铁水增多也可以减少呢内腰边。今天的分享呢就到这里了，我们明天见。
