两线磁性开关npn接线方法

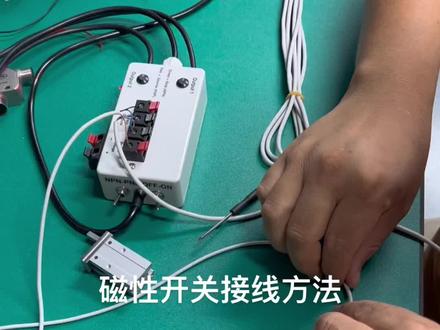

这种两千式的磁性开关也可以适用于 pmp 的输入，当我们其他的传感器全部都用到 pmp 的话，这时候我们就以 pmp 的方式接到 pmp， 一起来看一下如何接线。如果是 pmp 输入的话，我们公共端接到输入电源的的音符上面， 然后再以蓝色线作为信号线接到 plc 的输入，按距离上面 另外一个综合线，我们就去接到开关内容的正极。 好接好了我们来上电测试一下，也是需要有一个磁性材料靠近，这样就有输入信号了，他电流的流向就是从正极出来，经过我们传感器 到蓝色线，再进入到 pluc， 再有经过公共端输出。回到店员的父亲给我这个窗帘回录。

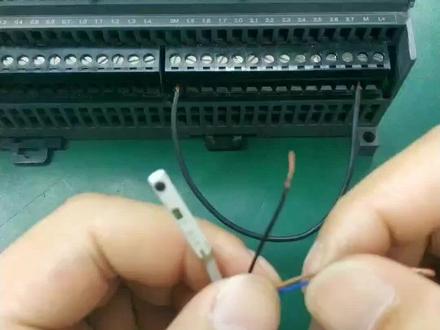

今天我们进行 npn 型磁性开关的接线， npn 的黑线它是低电位的，也就是很多客户经常说的是零或者是负，那么我们如果接 plc 的话，就需要把上次接的这个线改装一下， 好，这边接到正极场， 然后就简单了，就是正极线，负极线，然后黑色线接输入端， 接好之后就像这个样子，我们给他上电， 现在商店了放一个磁环在这， 这样的话他接线就算接好了。当然让我们也同样演示一下上外置电源的一个接法， 这样的话我是另外另外的外置电源。外置电源的接法也很简单，正极，负极，然后黑色线接到这上面， 为了让外部的电源能够和 p l c 的电源能够有互相的交互，然后我们需要做一个同电位的一个处理，上次我们已经讲过了，不管是共负极还是共正极都是可以的，那我们这边正好有一个这个负极，我们就共负极好了， 主要是因为我这边刚好有一个负极，而且上次已经演示过了，正极，大家有什么就用什么，如果说有正极的话可以供正极，有负极的话就供负极，现在这个量连接好之后，我们试一下效果，此款放在这边， 指定刚刚指定开关，头部 plc 刚刚连接的时候断电了，给他通一下电 好了， 这样接电也是 ok 的， 没有任何问题。这样磁性开关三线和两线， m p n 和 p n， p 跟 p l c 的所有的接法我们就都演示了一遍。

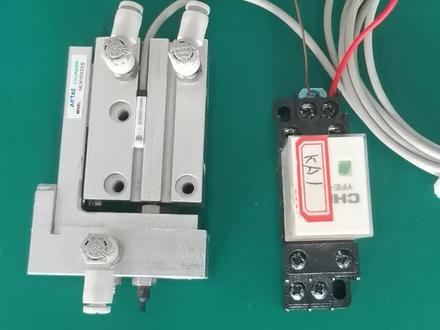

大家好，今天我们学习两键制的磁性开关在气缸上的应用，输出信号通过接电器的行车表达。首先我们看接线，红色的线一端接二十四伏电源，正一端接 机电器的线圈，机电器线圈的另一端接磁性开关的棕色键，磁性开关的蓝色键接零伏。磁性开关的原理相当于奥机管的原理，那么在此电动中，相当于把磁性开关串联在机电器的辅助当中。 当气缸伸出时，先开关点亮，先开关倒通，继电器得电，当气缸缩回时，先开关断开，机电器失电。怎么样，简单吧，感谢关注！

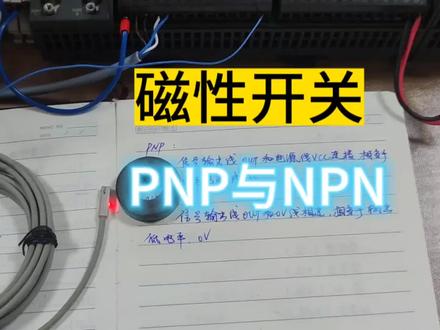

咱们一起来学习一下磁性开关，此开关为 pnp， 行驶中射是接二十四伏正蓝线是接到咱们的 plci 一点四上。当咱们的磁性开关 检测到磁性时，信号输出，他和电源线连接， 相当于输出咱们的高电瓶。咱们将磁铁靠近磁性开关来观察一下指示变化。磁性开关接通，小灯亮， 咱们的 i 一点四通道现在是长臂，咱们移动磁铁 观察一下知识变化。我们的第二通道公共端是接的是负，我们这里 pnp 磁性开关可以正常使用。 如果咱们的低压通道公务端接的是正二十四伏正，咱们就要用到 npn 次性开关， 如果是 npn 型磁性开关，咱们这两根线就接法就相反了。感谢大家的观看，谢谢！

啊，那我们现在就是，我们现在就在这讲解一下这个，第一个像这种比较宽型的气缸的槽啊，这种这种质感线槽的时候，我们怎么来接？这种用这种小头的磁性开关怎么来放进去啊？ 我们这里有一个转接座啊，看一下，我们这样装进去，然后我们再套进来就可以了。看一下啊，我们套进来， 嗯，我们套进来，你看就可以感应到啊，也是很很紧啊，他不会掉的啊，这是一个，第二个， 那我们现在还是来说一下这个接线哈，第一个我们三线指的我们一定要叫中正南负，就是我们棕色接 plc 的那个二十四伏， 嗯，这个负我们接灵符，这个我们接 p l c 的输输入端，然后我们需要记住，就是说我们的灵符是要跟 p l c 的灵符点是要公用的，这个是它的型号， 信号的输出口才会在 plc 上显示，不然你就是磁性开关有信号，但是 plc 是没有输出的啊，没有输入的啊，这是一个。第二个， 一个两限制的，我们去看这个型号的两，这是两限制的，两限制的，我们接的时候我们蓝色啊，蓝色接灵符，然后 这个棕色我们接他的输，接 plc 的输入啊，然后再我们再看，再接的话你看这个就来回的切换啊，啊，这个是已经有切换， 再切换，再切换，再切换，再切换，再切换啊， 啊，这样就 ok 了哈。

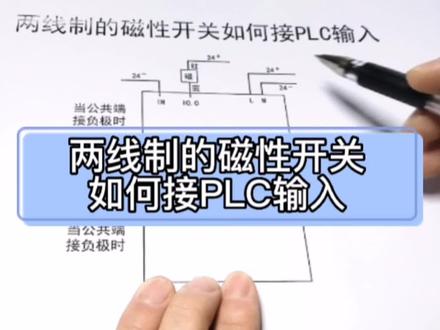

大家好，我是武汉智慧音培训学校的这个刘老师啊，下面让我给大家讲一下两限制的磁性开关如何接 plc 输入啊， 那么这个是我们的这个磁性开关啊。啊，这个首先第一个就是公共端接负极的这种接法啊，也就是我们 e m 端接二十次 负极啊，那么呃，我们的这个磁性开关，红色线接到我们二十四伏正极去蓝色线接到我们的地址端啊， l 和 m 正常接我们的电源的二十四伏正和二十四伏负哈，这个是啊，呃，公共端为负极的啊，如果公共端接的是正极的时候啊，那么我们的这个磁性开关啊， 蓝色键接到我们二十四伏负极，红色线啊接到我们的地址灯 l 和 m 正常接我们的电源的正极和负极啊，想了解更多自动化知识可以关注我。

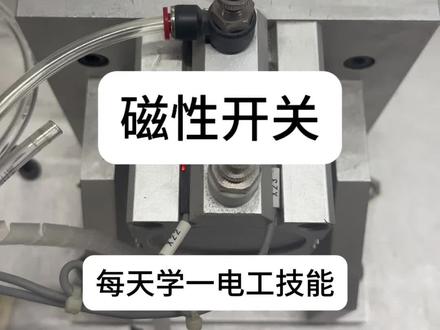

大家好，呃，今天我们来说一下磁性开关，磁性开关呢又名磁控开关，它是由永久磁铁跟干黄管两部分构成，它是通过呢磁场信号使钢环管内的弹片接通来实现信号的接通。 他主要是应用在气缸上面，用的比较多，种类呢分为两线的跟三线的，三线的话呢，按照中正蓝符黑信号分为频频和 n 频，频频的话是输出二十四幅， npn 的话是输出零幅。我们看下面两张图， 左边的话是偏僻的，右边是 npn 的。 pnp 的话呢，是在他的正极跟输出点之间有一个常开开关。 npn 的话是在负极跟输出信号之间有一个常开开关， 两线的呢是不分 n p n 跟 p， n p 的取主要取决我们负载的情况啊。如果我这时候需要一个高电瓶，那我的中线要接正极，如果这时候呢，我需要一个低电瓶，我的蓝线需要接负极。下面呢我给大家实操演示一下。 那我现在呢，我这块的话是有一个两线的，两线的自动开关我们看一下啊，还有两根线，我这边的画线已经接好了。呃，这个负载我现在是用了一个二十四伏的一个灯， 当然呢我们复载的话也可以是 plc， 也可以是继电器等等。那我现在呢，我这个灯的话呢，我现在需要一个呃正的二十四伏， 那所以呢，我的这个中线的话呢，就会接到我这个正极。嗯，我们来试一下啊， 这是我这个送开关。呃，我感应一下，看到了吧，我现在呢我这个改锥的话呢，头的话是有磁性的物质，当我感应到我的磁性开关的时候，然后我磁性开关是接通的，同时我的负载也是接通的， 如果这时候呢，我的负载的话需要一个低电瓶，那我把这两个线，我的蓝线的话，我就会接到我的腹肌， 我的这个红线呢，中线呢就会接到负载上进行一个交换，那我三线的是什么样的情况呢？ 我们来看一下。现在呢，我这一块的话是一个三线的自动开关接插式的。首先我们把这个开关先接一下，三线的话我们说了啊，中正蓝副我是需要有个电源线的， 我先把中线的话先给断断下电 好了，我们接好了，我们上下电， 看到我现在是一个这是三线的自动开关，我感应一下， 看到了吧，已经亮了，那我们我面前的话有个气缸啊，如果在气缸中是怎么安呢？是这样插到槽里面 看到了吧，现在我的气缸为什么能够使它亮？因为我气缸里面的话是有个磁环，磁环现在是在下线位这个位置，也就是 说当我的自动开关接触到这个磁环的时候，他就会感应亮，那我是三线的，那么三线的开关跟两线的开关如何做个替代呢？ 能不能替代啊？是可以替代的啊。呃，如果说两线制的开关如何用三线制的开关来替代？我们都知道三线开关的话，它是有个电源线的， 两线的开关的话他是不存在电源的，如果要用三线的替代两线的，那要看我两线的信号负载的一个情况，如果我需要的是一个高电瓶，那我就选择 pmp 的三线开关， 如果是低电瓶的话呢，我就选一个 npn 的，但是要记住啊，因为三线的话替代两线， 他是有一根线的，一定要加一根线出来，这是他的电源所需要的，那么我的三线式的开关能不能用两线的开关来替代呢？也是可以的啊，如果要用两线替代三线的话，那相比来说比较容易，主要是看新号， 因为呢我三线的开关的话呢，也是分为高电瓶还有低电瓶的，那我这个时候如果是高电瓶的话，那我两线的开关呢，我中线的话要接正极，也就是说我的蓝线是接到我的信号线， 如果我的三线制的话是低电瓶，那这个时候的话就是我的蓝线要接接到接到附近我的中线当信号线。我们来看一下实际的啊。呃，我们刚才两线的开关， 我们看到两线的开关的话，我是相当于是中线接的正极蓝线做信号线，也就是说这个时候呢，他是一个搞电瓶的，对吧？那我这个时候呢，如果说是我把这块给他拆开， 我用三线的开关来替代，这时候该怎么样去做呢？ 我拆开，然后呢，我的三线的开关这边已经接好了，我就直接相当于是把 我的信号线极大的负载上 咱们看啊。呃，行，我把这个都拆掉吧，也就是说 我用两三线的替代两线的时候，这个时候我是不是多了一根线，是吧，多了一根电源线，这时候我们来看一下啊， 我这是 pmp 的开关，因为我刚才踢的两线的时候呢，我这个中线其实是正极，也就是说我的信号是高电瓶的，这个时候我选择一个 pmp 的开关，我们来试一下， 看亮了吧？对，亮了， 也就是说这种情况下就是三限制替代两限制的接法，大家明白了吗？如果您觉得我的视频对您有所帮助的话啊，欢迎点赞加收藏，谢谢支持！
