我们讲一下门窗的绘制以及工程上的查看，说现在导航了，导航了门窗洞中呢，选择门在门这里呢，选了新建，我们可以看到新建中包含新建矩形门、新建异形门、新建参数漫画门和新建标准门，让我们最为常见的就是新建矩形门， 我们呃新建矩形门的建完之后就可以直接进行绘制，那我们来给大家看一下我们新建参数画门里面都有哪几种类型，那点击新建参数画门，我们就进入了选择参数化图形的一个界面，那时候我们就可以看到这里面有一个矩形门窗啊，湖顶的一个门窗， 那一个圆形门窗，这就是我们一个异形的一个门，那我们这个图纸中的主要是一个巨型门，那我们选择新建巨型门，新建巨型门之后， 就在这个属性列表中呢进行一个门的名称，洞口尺寸啊，门框后啊什么的进行一个信息的编辑，编辑完成之后进行绘制。在建模界面呢，我们可以看到啊门的一个绘制是采用一个点的绘制方式， 选择点之后回到绘图区，我们可以看到啊，这时候这个门的这个形状已经跟着我们这个鼠标呢在四处移动，我们下面看状态栏提示，根据鼠标左键指定插入点，右键结束，然后指定一个插入点，比如说我们把门插在这个位置， 那这时候鼠标左键确定，那这个门就绘制上去了，这是通过点的绘制啊，我们也可以通过一个呃鼠标 移动的这个数据，我们可以看到这时候我们移动鼠标呢，下面这个数据会根据我们鼠标的移动进行数据的变化，那这个数据呢就是根据轴线偏移的一个方式绘制，我们可以看到现在这个轴线的边线的是在一个啊，放大一点大家看 就在这个位置，那这时候我们可以看到移动鼠标上面这个数据会一直的在变化，那这个鼠标我们可以看到边线呢，就是在这个轴线和这个轴线为边， 那我们可以选择根据图纸中选择，比如说我们现在这个左边偏离的数据呢为五百，那这时候这个门的位置也能 也能这通过这个数据进行确定，那这就是我们的一个绘制，把窗的绘制跟门的绘制呢是一样的， 新建新建，我们看到新建窗呢也是分为新建矩形窗、新建异形窗、新建参数画窗和新建标准窗。那新建参数画窗里面也是标含一个什么巨型门窗啊，圆形门窗跟那个门的一个异形的参数画图形是一样的。 那新建之后呢，通过下面的属性列表中，根据类别名称、洞口宽度和高度进行选择，选择完之后呢也是通过点的方式进行绘制 啊，绘制方式跟门的是一样的，那我们看一下他的工程量查看汇总完， 在这里 进行一个土建计算结果的一个查看。 有时候我们选择一个门， 点击查看工程量，那这就是一个门的一个工程量，点击计算式 会出现一个详细的一个计算过程，那这就是门窗的一个工程量查看。

你知道为什么先识别门窗表吗？因为我们识别完气体的话是马上做这个门窗的，所以的话我们先识别门窗表的话，这样就不用回头再回去识别门窗构建了， 因为你没有识别好门窗表的话，就像你刚刚说的，他会自动访见，就是说你没有这个信息吗？他访见的话可能就随便给你按目了走了， 所以我们先识别好这个，之后呢？那我们就不会说再出现仿真人构建，而且识别完气体的话也不需要再回去。嗯，重新来识别门窗表，明白吗？所以第一个点到气体里啊，点到门窗里面点一下。对，然后有个识别门窗表， 然后直接在这里框也可以啊，看到没对点他一下，然后再直接拉一下。对，拖住，全部拖进去。 好，右键确定。然后呢？把那些不要的信息呢先处理一下，你可以放大来，对，放大来处理。第一行啊，把那个名称改一下啊，这个名称应该不用改，第一行都应该不要的啊，第一行是那个类别这一块的， 明白吗？第一行是那边，你看下店这个表头有没有那边表头啊？那边的表头，第一行上面那个表头下面一点，哎，对，就名称隔壁那个， 你要把这个信息推荐好。对啊，这个是什么？宽度是吧？所以你就写宽度下面这个呢高度，然后这个数量要不要？不要啊，这一列可以删掉。对，这一列也可以删掉，这个也可以删掉。 这个备注的也可以删掉。不要了。然后第一行也不要了。第一行那个什么类别的， 然后第一行第二行都删掉。对，第第二行删掉，不要插入，是删除，再删除，再删除好，再删除 好，删除了。好，你可以看一下啊，我这个的的话呢，给你提个醒啊，我们以后识别门窗表的话，因为这个工程呢，他的门窗表比较少，以后我们识别门窗表的时候呢，只要留名称、宽度、高度、类别就可以了， 其他的任何信息你都可以删掉，因为这样的话识别出来呢，才能够是呃，生成很多人把什么信息都留下来，他就识别不出来，明白吗？因为我们只要名字跟那个长宽高就可以了啊，长高吗？长宽或者说你的类别类别的话，他肯定要选的，比如说 这个是属于门啊，门帘窗啊，对吧？好，这个处理好之后呢，点右下角识别就可以了。对，然后这个的话你看一下识别到了吧？识别到了，然后点构建列表，点构建列表，然后呢点层间复制 啊，这个步骤呢，我先给你提个醒啊，非常重要，就说我们识别的时候呢，他会默认的识别到你某一层去， 你看你选择的是基础层，对吧？他识别到基础层之后的话，那我们基础层一般来说没有门窗的吗？但是呢我们一层二层三层都有，如果你是选择一层的话，那你也是识别到一层去了，那我们二层三层就没有， 所以这个时候呢，我们要保证其他层都有，因为你每一层都会去识别气体的吗？所以如果你没有每一层保证都有这个门窗表的话啊，这个门窗构件啊， 那他还是会仿建构建，所以的话我们要选择复制构建到其他层，点下面那个，对，然后把门窗门帘窗都选择好，然后复制到那边所有的段勾啊，对，第四层如果没有就不要，第一层也要，对吧？ 然后点确定，然后你看一下其他层的话，全部都有了，明白吗？然后你切换到手上去，然后二层和其他层全部都有了，知道吧？这一块呢就全部有了，看到没？ 然后我们就可以开始做下面的步骤了，所以一定要记住，我们可以总结一下，我们识别气体之前呢，要先识别门窗表，识别门窗表的时候呢，只保留四个信息名称，框长那边啊，这四个，然后识别完构件之后呢，一定要把构件复 不知道其他层去，不管那一层有没有这个门，我们都没关系，你复制过去不会影响你工程量的，知道吧？你会吗？不会，因为他只是构建啊，你没布置啊， 对不对？你没有布置上去就会，所以他就不会出现这个，所以这个的话一定要注意啊，明白吗？好，那我们这个门窗表就这个识别好了。

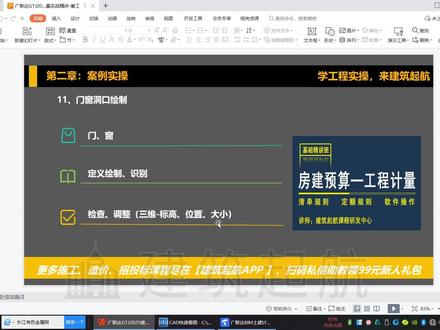

大家好，欢迎大家来到建筑琴行，接下来呢我们和大家介绍门窗洞口的绘制，那我们这里呢仍然是和大家介绍的定义绘制啊， 那我们首先看一下我们的这个门，这个门呢是一个零九二幺，那我们新建一个矩形门，门的名称呢是门 零九二幺，那宽度方向呢是九百，然后二幺啊，是它的一个高度方向，那离地高度呢是一个八十，那这里呢 是由于我们建模的时候使用的是一个结构图纸啊，是一个结构图纸，和我们的建筑图纸呢存在一个完成面的一个高差 啊，是这样的一个情况，我们在建筑图上面绘制这个门窗表的时候呢，就需要相应的在结构图的这个高度上的把这一块呢给他弥补回来，就是这样一个情况，那具体的呢，我们在呃这个这个 案例里面呢，已经和大家做了详细的介绍，那大家看一下啊，我们在建模的这个界面，点我们这个新建的功能，然后点这个点绘顺着这个墙体到这个边扩线的位置啊， 我们点击确定一个点，那么我们这个呢就布置上去了，看一下啊，找到我们想要的点，点击确定啊，那么这个就布置上去了，对吧？那我们再来看一下这个三维的这个情况，大家看 这个门我是不是就布置上去了，他是一个洞口的一个形式，对吧？门窗的一个形式，那么你统计的时候呢，你可以统计出有多少堂门，对吧？也可以有这块气体的这个工程量，他会扣你这个门窗洞口的这个 所占的这个公开量啊，那么相应的这个我们再来看一下我们的这个窗，那这个窗呢？它是一个幺五幺五的，对吧？我们新建一个矩形窗，那么我们在绘制窗的时候啊， 图纸里面呢，他会给我们一些大样啊，窗会给我们一些大样图，那么我们来到图纸里面，我们来看一下 c 幺五幺五，他的离地高度是九百，对吧？离地高度是九百，那么刚才说过的这个原因，截过图和建筑 图的一个高差的一个原因，那么我们这里的离地高度是什么？它的离地高度就是一个九八零啊，这样一个情况 啊，那同样的一个绘制方法，那我们绘制完了之后点选啊？点选之后呢？来在这个墙上面位置对应的位置上面去去找啊，找到我们对应的一个门窗的一个位置，那我们来看一下， 找到这个位置了，对吧？找到这个位置左键点击啊，这个门窗呢就布置上去了，那我们来看一下 啊，一个离地高度，那离地高度就是这一块的一个离地高度的一个问题啊，就是这样的一个问题， 如果你的离地高度啊，比如说，哎，这个地方我需要去选中啊，选中他再去做这个修改，改成五百，大家可以看一下啊，离地高度是什么 意思？哎呀，我窗户会发生一个变化啊，高低的一个变化，那我们要符合图纸的一个要求，对吧？这样看起来会会直观一些，就正看一下我这个地方他有没有布置一个错误，对吧？好， 那么我们这个门窗啊，门窗的这个布置呢，就和大家介绍到这里啊，就是定义绘制这个布置呢，就和大家介绍到这里， 这个识别啊，识别的这个功能呢，在这里呢，由于时间的这个关系，就不和大家展开来说了啊，这节课就跟大家介绍到这里，谢谢大家。
