柏楚激光切割图怎么改尺寸

这期视频我们来讲切割软件的常用功能，在这里我画一个图形，这个图形的尺寸是四百乘两百，假设我要修改它的尺寸， 我可以修改成这个两百乘两百，我也可以成倍的放大，也可以成倍的缩小，在这个几何变换里面可以平移它，还可以进行缩放， 我可以选中这同时选中这两个图形，可以进行右对齐， 还可以垂直镜像任意角度旋转，还可以逆时针旋转九十 度，顺时针旋转九十度，旋转一百八十度 等等，你学会了吗？下期视频我们接着讲播出软件的使用方法。

图形之间距离怎么微调？包储提供了些标准零件，选择一个图形可以输入尺寸参数，先选中矩形，看一下尺寸，我们用微调功能来照着画一个尺寸也改为八百乘五百。再看一下圆形尺寸，测量下边距，这里只做演示，我就大概测量一下两边距离，大概是三十。 现在来画一个一百乘一百的圆形，输入半径五十，得到直径一百的圆形，全部选中，对齐边距。点击右下角微调功能，输入刚才测量到的边距三十，要往哪个方向微调就按哪边方向键。我们来测量一下微调距离距离，边距三十， 测量一下圆的横向距离，大概六百三十五。现在输入微调距离来复制图形，然后 ctrl 加右键复制，再测量一下圆的纵向距离，大概三百三十五。选中两个圆，输入微调距离，然后 ctrl 加下键复制，把圆 形全选打左，和矩形对齐。再来看中间圆形尺寸，六十乘六十，画一个圆形，输入半径三十。微调是按坐标移动，测量一下中间的距离，不是中心点，而是边距到边距的距离， 大概是一百五十。按住 ctrl 加上下左右键复制图形，也可以选中图形，按 ctrl 加上键，删掉多余的图形，看下大圆尺寸，二百乘二百，修改中间圆尺寸，打组全部居中。

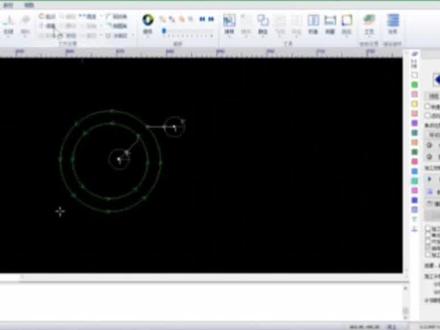

啊，下面啊我来介绍一下我们工艺设置里面的几个基本功能啊，第一个是起点啊，当我们对我们呃自动添加的引线啊不太满意的时候啊，我们可以通过我们的起点去修改一个引线的位置。第二个我们也可以啊，从外侧 图形里面啊，可以把这个引线的角度和长度啊都自己认为设定一个。 然后对于啊激光切割来说呢，它是存在一个割缝的，如果我们没有进行一个割缝补偿，就会导致我们切出来的土形的尺寸 跟实际上会有个偏差，比如说图形中的一个啊，外径二十，内径十五的一个圆环，如果没有加各方 控补糖，我们切出来这个圆环的一个啊大小就会跟实际不一致，因为它由于割缝的原因啊，我切外面这个二十的圆的时候，实际切出来的大小是小于二十的，然后切里面 十五的圆切掉以后呢，剩下的部分是比十五大的啊，因此我这个时候我假设这个割缝是零点一毫米啊，我进行补偿以后，我们可以看到啊，我 我的外膜是外扩的，然后我的内膜是内缩，这个时候呢我可以保证我的外膜切下来经过补偿以后，切下来的尺寸是二十个毫米，然后内膜切下来是十五毫米， 然后当呃我们啊遇到一些啊，比如说我们在 cad 供编好的一个图形啊，进来以后呢啊有可能导致我们这个 内外膜判断有问题，这个时候呢啊我们是需要啊去人工的去改这个内外膜的阴切氧切的啊，我们来看这个图形啊，现在比如我区区分一下内外膜，然后添加引线 啊，发现我们其实啊这个引线添加是有问题啊，它的前长度是小一点， 就相相相当于这个圆，我们被当做了一个啊外膜来处理，但实际上他这个 内膜，因此我们需要通过我们啊工艺设置里面的阴切阳切去沦为的去改变我们这个啊内外膜的类类型。 这个主要是因为我们这个现在啊我们这个供边图形啊这个外轮廓，其实是啊我们这个软件是没法把它识别成一个外模的，因此就会存在啊这类图形的内外膜判断会有点问题 啊，并且这样就 ok 了，然后我我们可以使用我们批量修改功能， 这样每一个每一个内容我们都可以看到这就是一个啊阴切的一个内膜。 然后对于啊有当我们加工一些啊，比如说一个长条形的一个啊弓箭的时候呢 啊，如果我们直接啊加工的话啊这种零件一般切割下来都会啊翘起啊，有可能会啊影响切割头控影， 因此我们会在啊这种长条形的两端。嗯，添加微联， 我们在威廉位置呢，我们 会有一段的距离是不出方的。 好，我们可以啊手动添加微联，或者是啊我们按住呃，在添加微联的时候按住那个 shift 是可以把这个微联给删除的，我们也可以用自动添加微联的方式 啊，有微量数量量啊， 对按就添加了两个 v 脸。好，当我们批量加工这种长条形的领件的时候 啊，假设我们的啊切割顺序是从下往上啊，排个序，然后啊我们起点在这里，那我就是相当 是哈每一个在长条形里面都是一个顺时针切割，那我第一个弓箭切割完以后去加工第二个的时候呢，我们发现啊，我加工到这个长边的时候，其实这个时候因为我上面这个长边已经加工过了， 所以啊会导致我在加工这个厂边的时候呢啊，我的我们的切割头啊，因为我们这个板子他这个支撑比较少，有可能会啊抖动抖起来，但是我换一种 啊，我把反向，我把我的切割方向反向，像这种当我从下往上加工的时候呢啊，我们来看这个顺序加工完，然后到第二个我加工这根长边的时候，由于这根长边没有加工，所以他对我们板 材的一个支撑相对会牢固一点，就这个时候啊，我们的整个加工顺序也是更合理的，因此我们有时候会需要啊修改这个切割方向，然后来达到一个更好的一个切割效果 啊，当然我们也可以啊统一设置这个切割方向，顺时针或者逆时针。 下面来看一下我们的啊缺口功能，当我们想要在加工弓箭的终点啊留一个缺口的时候呢，我们可以在这边啊封口这个下拉菜单， 选择缺口，然后我们可以设置一个缺口的大小啊，比如这个时候我设了一个三毫米的缺口 啊，我也想把这个缺口补上的时候呢，就封口。好，我们也可以设置一个过切，这个过切距离五十五毫米，那我们走完切到终点以后，其实会再多往前切五个毫米， 是我们过切功能，然后这个多圈呢，主要是用来我们可以把这个图形，如果是用在打标图层的时候啊，我们可以啊连续打标三次，这个加上一个打标的效果。 然后对于啊一些折弯键来说啊，我们是可以在软件里面去啊生成一个啊，由于折弯的一个四放角的， 就我们在这个啊四个角啊添加了一个释放角，这样当我们啊这个攻击力到下一道工序要去折弯的时候，就方便折弯一些啊，这个倒圆角呢，我们是可以单独的对每一个角啊进行一个倒圆角处理， 这不同于我们左左下角这个倒圆角 他是对呃可以单独对每一个角进行处理的， 然后啊我们这个冷却点呢，是啊，我们可以在 绘制一个矩形出来个影像， 我们点这个冷却点以后可以在啊这个图形的任意位置添加一个冷却点啊，当我们加工到这个点的时候呢，会停光吹气一段时间，就是会把光关掉，然后一直在里面吹气，执行一个啊冷却点延时。 好，我们按住 shift 也可以把这个冷却点给删删掉。 好，当然我们也可以自动添加冷却点啊，引路一点冷却，还有尖角冷却九十度，那这个时候其实是好，我们在引路点这个位置还有四个 九十度的角都会啊，增加了一个冷缺点，后面可以清除冷缺点。那清除冷缺点的时候 啊，我们引路点这个冷却点，是啊，没法自动清除的啊，如果要清楚要手工去清楚。 另外啊，当我们需要一个呃比较尖锐的尖角切割效果时候啊，我们是可以用我们的环切功能， 然后顺成环缺线， 像这样子，我们的啊，切割尖角的时候，我们的切割路径是会啊，和传统的方式不一样，会有个环切出去的回来的一个切割路径，这样可以保证尖角的一个切割效果啊。最后我再来说一下我们 那个停靠点的设置啊，这个啊，我们的停靠点啊，指的是啊，我们的程序零点相对于整个加工图形一个所在的位置啊，我们现在设的一次这个左下的停靠点，那就意味着 啊，我们的加工图形相对我的停靠点是一个右上方，当我们使用浮动坐标器的时候，因为我们用浮动坐标器时啊，我们切克头所在的位置就是我们的程序零点， 那这个时候啊，我要加工这个矩形，我是往机床的右上方去加工的，当我停靠点啊是在右下时候， 那这个时候啊，我的加工文件就是这个矩形，相对我的停靠点是在左上方，那我就会往当前切割头的左 左上方去加工这个矩形， 然后我们这边还有一个啊，可以 勾上排除掉背景图层在计算位置啊，这个是什么意思呢？就是啊，当我们啊，比如说有两个图形，然后有一个我们把它变成白色的背景图层，那这个时候呢啊，我们其实是根据这个圆的啊，一个 绿色图层的一个位置，一个左下，然后这个时候再去加工这个圆，如果是我们没有勾上这个选项呢，会把这个白色图层给算进去的。 然后还有一个啊，我们可以通过一个绝对位置，通过坐标指定的方式好，然后来确定停靠点一个位置，相对图形的一个位置，比如我这样点， 那更常用的其实是我们这个相对位置，我们用一个相对位置关系搭配我们的一个服装坐标系啊，可以进行一个啊，相对比较简单的一个加工。

在我们实际操作的过程中，经常会遇到这样的问题，我们 cad 中画好的是单个的点，导入到切割软件中却变成了单个的圆， 在 cad 中我们画的是单个的圆，导入到切割软件之后却变成了单个的多边形， 遇到这种情况我们该怎么办呢？这期视频告诉你。首先我们选中一个圆， 在圆的下拉菜单有一个替换圆形定位孔为孤立点，然后我们输入一个我们所要替换的圆的最大的尺寸，然后我们选择同时替换所有尺寸 小于给定尺寸的圆孔，点击确定，这样他就把我们所需要的圆替换成了点，那么这种情况多边形的情况，我们同样选中，他选择替换为圆，然后点击确定， 这样的话就会变成我们想要的图形了，你学会了吗？下期视频我们接着分享切割软件的小功能。

第三个是参数界面，也是调高器里面比较重要的一个界面，我们看一下这个参数的一些内容和意思。第一个空移，碰板报警延时，就是在空移的过程中，如果喷嘴碰到材料， 这个是有一个岩石，大概这啊五毫秒以内不报警，如果碰板时间长，那就会报警。 切割碰板延时，这个你不要设的太短，一般你设个一百毫秒，两百毫秒都可以，如果你时间太短，反应太灵敏，就稍微一碰板，然后就会抬起来 穿孔，碰板延时啊，也是一样的一个道理，跟随偏差报警就是跟随，如果是你设的太小，就 一旦他检测到这个高度大于这个十毫米，他就会报警。那你如果设你设五毫米，那么这个跟随的误差大于五毫米，他就会报警，所以说这个也不适宜设的太小，跟随偏差延时延时五十毫秒，也就是说 如果跟谁偏差的这个时间超过五十毫秒，那么他就要报警。本体电容变小也是我们经常遇到的，这个报警是很正常，如果是比如说我们换了喷嘴了，换了陶瓷环了，冬天过冷了，夏天太热了，他都有可能有电容变化引起报警， 这个我们正常的标定一下就可以了。碰板报警自动上台，这个我们一定要打开，碰了板之后啊，切个头自动会抬起来啊。实时标定，一般我们也开着就可以了，就是在 切割的过程中，根据实际材料的高度变化实时进行标定，这个是一个标定的间隔时间，我们也不一定要要要设的太短，一般是设在三十分钟左右就可以了，三十分钟左右他就会自动标定一次，标定范围，这个 可以设置一个多少毫米，最大跟随高度二十，这个也可以设置的高一点，这个都没什么影响的，二十五。
