m42×1.5螺母怎么画

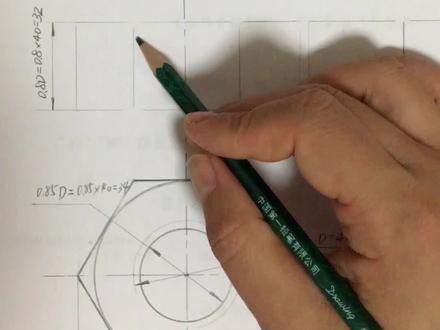

他的半径是一点五倍的，地一点五乘以四十就等于六十，所以我们距离他是六十，距离顶端是六十的位置为圆心 画圆弧。在画这段圆弧的时候呢，我们将它画完整 啊，画完整呢，是因为我们留下这个两边的痕迹，是为了画这个地方的倒角部分。我们连 接这段圆弧， 取他的终点位置为圆心，取这一段的终点位置为圆心，这一段的终点位置为圆心， 到与他相切画壶到这一点啊，以他终点位置为圆心，到这一点画壶。 好，这样呢，我们就将一二三三段倒角画出来了。接下来我们还需要过两边做三十度的线，过这边的点和这边的点做三十度的 与水平呈三十度的线。 另外一边也是一样的道理啊，做三十度的线，好，接下来呢，我们将图线加深，就将主持图画好了。 在左视图上它的两个啊，两个倒角圆弧，我们使用 d， 就直接使用四十为半径将它画出来 就可以了。选好这一段的中线， 由上向下两取四十 好，上下将其余图线加深即可， 他的这个半径呢就是四十， 这是来自于这里。

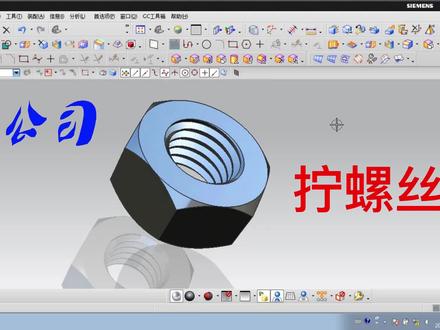

很多粉丝问螺母的建模方法，因为我之前教了螺丝的建模方法，那么螺母也很简单，五个步骤画出来， 单机新建，选择模板，确定单机特征，拉伸凸台机体，选择前视机卷面，单机多边形，从坐标画一个六边形出来，单机智能尺寸，标注六边形的直径为十六，选中一条边水平约束， 单击圆，从坐标画一个圆出来，再标注这个圆的直径为十。确定 拉伸，选择两侧对称厚度，输入七打勾，单击拉伸切除，选择这个面，单击圆，从坐标画一个圆到边上，确定 切除深度。七，反侧切除打勾，把我角度这里输入四十五度，把六个角切掉，打勾 选中，切除，单击镜像，镜像基准面，选择前视基准面，打勾镜像到另外一边， 单击倒角，倒角长度输入一，选择这条边和这条边打勾，单击一行孔向导下面的螺纹线， 螺纹线位置选择这条边，把偏移打勾，偏移距离二，让他往外偏移深度，输入十二类型，选择这个尺寸，选择 m 十乘以一点零打勾， 再给他添加一下不锈钢的材质，把背景改成白色，这个螺母的建模我们就做好了。关注我主页，学习更多 sorry worker 知识。

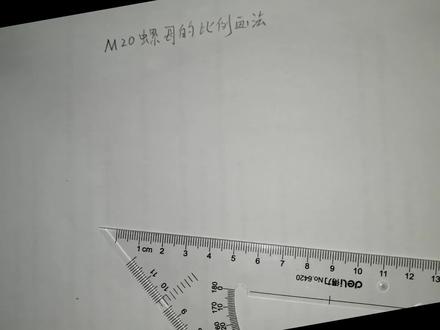

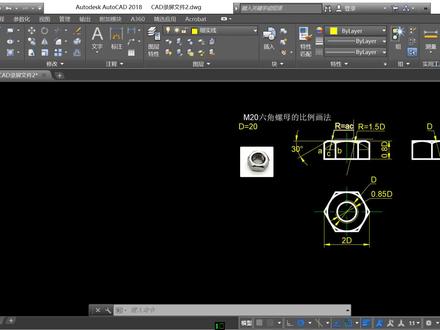

大家好，今天给大家画一个 m 二十螺母的比例画法，先画螺母六边形，毛胚俯视图是一个正六边形， 我们两尺圆规状，两尺二十，以这点为圆心，二十画一个圆， 这个是辅助线，等一会要擦掉，然后以这点为圆线，画出六边形。 祖师图，这是一矩形， 这个高度是零点八的底，就是十六 长对象， 这是巨型左狮头，也是两个巨型， 两尺宽相等， 中间这一条是竖着线，这是 毛胚。下面我们画他的到圆角俯视图的话，就是一个圆，和他相距的一个圆。祖师图呢， 也是由圆弧组成的，那这一段圆弧是一点五的低，所以是三十， 从这一边，从这个点向下一二三，三十的时候，这一点为圆心，到这个上面这个边的距离为半间。画一段弧画的时候，我们画到整个溜冰形，全部画到头， 这是中间，这 就有了。然后两边的呢是移，把这个连过来，把这个也连过来，然后以这个中点为圆心， 到上面这个距离为半键。画圆弧画的时候，他正好浇在这个点上，这边也是以这个中点为圆形，然后这边画一 这个三十度的相切线，反过来也是 三十多的香气鞋， 祖师徒，把多余的线条擦掉，这个角落的线条 倒角缘，这个角落的线条也差掉， 还有这中间这一段也要擦掉，这中间一段也要擦掉。等一会来描绘，先画总视图， 左视图，找到这一个中点，找到这一条线段的中点， 这边是八角，这边是八角， 以这个中点向下一个底就是二十，这点为圆心，以这点为 原先到这个距离为半件，画圆和这边也是 以这点向下二十位半径画圆，圆形在这里，这一端的 数字线要擦掉， 这是打了圆角的毛胚。下面画里面的螺纹，先画崖底，崖底是画零点八五的底，就是半径是八点五，以置顶为原 先八点五为半键，画一个初始线的崖底，然后画他的大径，大径就是十，以这点为 圆心，四分之三圈实为半径四分三，四分之三圈的细实线。好，这个就是螺母，下面我们对他加深， 这就是加生蚝了的螺母，这是螺母画法的各种比例关式。 这个是俯视图， 这个是主视图和左视图，最后一个是合起来的三视图。如果这个视频对你有帮助，请你点赞关注！

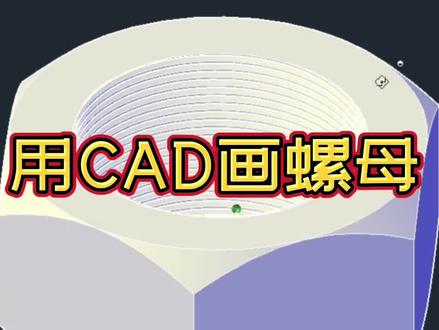

用 cad 画螺母，我们首先输入 pol 确定，输入他的侧边数为六，然后选中中心点，输入那些圆，给一个半径为五十。好，我们画出一个六边形，然后我们输入 c， 在六边形的中心啊，为圆心画一个半径为三十的圆。 画好之后呢，我们输入 ig 确定全部框选，把他们共同呢变为一个命运，然后我们把它切换为西南等周册切换视图之后，我们输入 su 确定用你的大的六边形剪掉内部的小圆， 变成一个环形，然后我们输入按住并拖动，选择我们的面向上拖动，给一个高度为四十，好，这是其中的一个螺母的形状就做出来了。然后我们把它切换为我们的左视图。切换之后，我们选择其中的一个角，输入 l 直线来点击他的顶点，向右侧输入个十五， 向下输入十五断点连接变成一个三角形，然后输入 ig 确定把这个三角形变成一个命运的形式。点击三角形，输入 m， 选择他的中心点啊，移动到我们想要的中心点的位置，然后 shift 加鼠标的中间挪动一下，再把你的三角形 m 中心点移动到某一条边的重点。移动完毕之后，我们要使用三维中的旋转工具，选中我们的三角形，确定指定我们其中的物体的中心和他的另一个中心点 啊，进行一个旋转，旋转的角度呢是三百六十度。好，上方旋转完了，我们再把我们的视图切换为左视图。切换之后，我们选中我们旋转完毕的物体。 mi 镜像选中我们 中心啊，螺母的中心决定上下呢都扫就出来了，然后我们使用 su 确定，选中螺母确定，选中上边和下边确定。那么我们再看 一下啊，螺母的大体形状出来了，但是底下多了一个面，我们把这个面选中 e 删除啊，这回大体的位置就出来了，完毕之后我们要使用 ucs 确定，把你的坐标移动到我们的上面的面上，所以说我们要选用 f 确定，点击我们上方的面 确定，那么坐标就变过来了，然后在 s 和 y 轴上，我们选择我们的绘图工具当中的螺纹，找到我们下方的中心点，旋转一下，然后给他的一个半径啊，先输入他的一个底面半径，我们输入二十九点九确定，输入他的顶部半径是二十九点九确定， 然后我们要输入他螺纹的圈数 t 确定，输入二十五确定，高度呢，我们就给到五十确定，现在看内部的螺纹就做完了啊，做完之后我们放大在螺纹的顶点，我们绘制一个三角形啊，选中他向外侧输入一点六确定，再画一条边向上输入 零点八确定，再画一条边向下输入零点八确定，然后用 l 连接三个顶点，连接之后我们把中间的线删除，然后我们输入 ig 确定，把这个三角形变为一个面玉的形式，变为面玉形式之后我们使用扫六工具，选中我们的三角形确定，再选中螺纹啊，螺纹内部的形状出来了，我们再选中螺纹 m， 把它向下移动五确定，然后我们使用 su 确定，点击我们的 外面的螺母确定，再点击螺纹确定，再输入 ucs 两次确定，把坐标回位，那么现在整个螺母就做好了，怎么样？你学会了吗？

大家好，我是 cd 朱老师，今天给大家讲一下在电脑上面怎么绘制螺母，以 m 二十为例 啊，这是我们罗某的一些穿数，第一是工程直径，那么 id 的话就是四十，所以我们现在呢，先点直线按钮，会这这样 绘制这样一条直线，然后绘制多边形六，找到焦点，哎，然后这个是二十， 这是罗抹的俯视图，下面画他的主视图，主视图就是就 是要祖先组成的 长，对正高的话是零点零点八的底，所以是十六向上，十六回车 往左 找到根中线啊，补这线，这个延长左边， 然后这一边呢要宽相等，我们用偏移 单阶偏移距离。我们现在呢从这个焦点到这个点，然后选 的这一个到这一边，再由这一条线往右边移动，那么我们这两个距离就相等了，可以检查一下这个距离是十七点 三二，那这个也是十七点三二。好，然后把上 后面这一个连起来，这边修剪掉，这是螺母毛胚，上面画倒角圆，倒角 乐园呢，就是点圆按钮，以这个中心点为圆心画道和大镶嵌。 那主视图上呢，这一个圆怎么画呢？是一点五的，这个圆弧是一点五的圆，所以我们现在呢往下把这一条线往下偏移三十，偏移三年啊，找到这个， 然后以这一点为圆心画圆弧，画到这个位，这个点，把外面的剪掉，修剪 把这一条，这两个都要边界回车，把外面的剪掉，那我们这一条线删掉， 还是画直线，把这一点和这一点连起来，把这里呢也连起来，这一段不要 啊，画两边的圆弧，两边的圆弧呢，现在就是点圆按钮，以这个中点为原先画的这个镶嵌，那这边也是一样的，以这个为原先画的上面镶嵌。用修剪， 把这两个这个嘴边剪，这个嘴边剪，把这里的剪掉，那这 这个就是上面的这个圆弧，这个也可以剪掉，这是左右两边的圆弧， 那有了这个倒角元以后，这条线就没这么长了，所以要往下收到这个断点，这条线往下收到这个断点，这边还有 这个跟他相切的这一块，所以我们这一边点这个直线， 找他的圆心，然后这个角度呢做六十度或者是一百二十度，找到这个点，然后有这个 点以后画直线，画一条和到三十度的直线，这样，然后把它呢往下延长修 就捡直接回车，选择这一条，这个不要，这个不要，然后这个不要，这条线 删除镜像一下，选择这一条斜线，回车，找这一个焦点向右合 修剪，回车把这两个剪掉。这是 主视图的罗马左视图呢，是这样子的，这个距离圆心，我们看一下它的半径就是 d， 就是 d 的话就是二十，所以呢我们从这个中点向下二十，那我就这样在一边画一条线，然后呢 这边往下。碍事，我是不爱动脑筋，他 呃反就反一点，然后以这点为原先画到这个符剪掉，那这个三 近上一下，这个服， 这点我也中心介绍一下，这个就没， 然后有了这个以后，这一条线同样的要变短了，往里面收一下，这刚才 都画了一条线，你可以把它删掉，这是罗某毛胚。那么下面呢？打孔，打孔的话我们俯视图 首先是里面的这一个，里面这一个是零点八五的低，所以画圆八点五，第二个圆十。 然后第二个圆呢？要变成四分之三圈，所以修改里面有一个，呃，打断，我们从这个点到这一边，把它打断一下， 这是我们的辅食图，下面我们要改变一下他的现象，那么我们大多数的现行呢？都是出的现身，有现在先让他变成啥？出的现， 嗯？这是谁？然后这两条这个线应当改成中心线，中心线， 还有这一条线四分之三圈的是四十线啊，这个就是我们 我们电脑绘制螺母，那么比例关系在这里就在这里显示啊。好，这题目我们就讲到这里，有喜欢的点个关注。

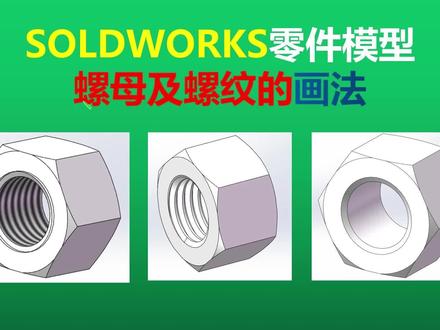

大家好，我是老彭，这一节给大家介绍苏宁沃克斯零件模型的螺母机螺纹的画法。螺母机螺纹的画法他也有三种方法，跟庐山画法有点类似， 第一种他是用装饰螺纹来画他的螺纹结构，第二种是用异形孔的 命令来画他的螺纹结构，第三种是用扫描或者扫描切去的命令来画螺纹的结构。第二种和第三种画的他的结构是一样的 啊，螺母和螺酸他们化螺纹结构的区别，呃，有这么两点，第一个 是他的倒角啊，在有的是在呃画螺纹结构之前要把倒，可以把倒角画好，也可以在画好螺纹之后把倒角画好啊，有些方法就是这个倒角必须在画好螺纹之后再来画他的倒角。还有一个是他的底孔， 底孔有大镜和小镜，一般用切出的方法来画都是底孔是画他的小镜，用拉伸的方法画，一般就是画他的大镜。有这么一些区别啊，下面就对这些绘制的方法进行介绍。 我们以 m 一十六的螺母为类，先用装饰螺纹线来绘制，新建先进一个零件， 我们在上世纪准备上绘制一个正六边形，这是 mv 十六罗马的轮廓，它的对边也是二十四， 因为我们是要装饰螺纹线，画装饰螺纹线，那么他中间的孔我们就要画他的小镜，不能画大镜，大镜是一十六啊，小镜那么就是十 m 一十六的触压螺纹，他的小镜就是一十三点八三五。 好，一十三点八三五大的小径啊，十六的螺帽，他的标准螺帽，他的厚度大概是一十五左右啊，一十四点七五到一十五点九之间，我们就取一十五。 好，刚才这个在拉伸的时候我们注意一下，我这里改一下，在拉伸的时候我们就啊 选择两侧对称好一点，两侧对称，因为我们螺帽两边都会倒角，我倒一边让镜像过去就可以了，所以我们选两侧对称 好，先倒脚，倒脚，我们先倒外面这个角啊，外面这个角我们在这里画一个，画一个圆啊， 画一个二十四的圆，然后我们用拉伸切除来倒角。好，他 同样是一十五到三十度，我们就按三十度来倒脚啊，反向切出，确定 好，这里倒了，我们再倒里面啊啊，里面这个你在画完装饰螺丝之后也可以倒，但是我这里一次见效，我就之前倒 啊，里面这个倒角，他跟罗山的倒角有点区别，我们罗山的倒角是四十五度啊，他的牙膏的大于他牙膏这里他的倒角， 他的外径。是啊，一十六，就是倒角的最大的外径是我们画个一十六，他倒的角度是两个倒角的假角是一百二十度，也就是单品是六十度或者是九十， 但是用六十度的用的比较多一点啊，我们这里标个一十六，然后我们也是倒脚，用拉伸切出来，倒脚，我们把门啊，一百二十度啊， 好，这个也脚也倒过来了啊，然后我们就进向 镜像，把这两个都选进去啊，刚才在拉伸这两个倒角都镜像过去。 好，这个两个打角都打完了，然后我们就用装饰螺纹线点插入柱剪，这里有个装饰螺纹线 好，选他的边，我们就选这个小边啊，选这个啊，确定好，他这里选选 m 一十六，大家看到没有，我刚才这个底孔是一十三点八三五，他这里的螺纹大小是一十六以上， 如果说你鼻孔打个一十六的话，那么他这里是一十八二十以上啊，所以我们用装饰螺纹线画螺母的时候，他的孔是小镜啊，画螺杆的时候是大镜啊，有这点区别。好，确定 好，这就是用装饰螺纹线画螺母的操作方法，下面我们用异形孔向导来画螺母的螺纹部分， 我们这里是先画好了他的倒角啊，他的我们 用呃切除法，也就是说他的螺纹孔是他的小镜。一十三点啊，一十三点八三五。好，我们点这个螺纹线 选，这个时候我们倒了角的话，我们选这个啊，一十三点八三五的，这个这个圆啊， 好，然后啊，为了使他的起始位置那个完整的切出，我们来一个偏移啊，偏移时 点力深度，因为我们偏以来于时，所以我们这个深度啊，就呃大一点啊，三十五 方向改一下啊，对啊，然后这里一十六乘二， 我们是一十六层二的螺纹啊，其他的基本上都不要变，就是这里注意啊，这个是剪切螺纹和拉伸螺纹，现在我们是用剪切螺纹的话啊， 如果用拉伸螺纹的话，那么他的底孔就要改为他的大劲四一十六，然而且他的倒角是要画完螺纹之后再来画， 而且用拉伸螺纹的时候，如果说你为的是他啊，拉伸的比较彻底的话，也是要两边要出来一点，出来一点，最后还要剪切，就多一个步骤，所以拉伸相对来说麻烦一点啊，剪切相对来说简单一点。 好，这里的参数都不会动他，然后我们点确定 好，他这就把这个螺母的螺纹部分给画出来了。好，我们再来介绍，用啊异形孔向导的拉伸 方法来画他的螺纹，用拉伸来画的时候，那么他的这个倒角，这个倒角就画完螺纹之后再来倒，还有一个他的底孔就是大劲，就是一十六啊，这里我已经改过来了，我们也同样选这里啊，螺纹线 选这个一十六的，这个圆， 好啊啊，这里我们为了使他完全的到位，我们偏移一个十啊， 好点，力行动，我们假三数啊，这个时间就不会变了啊，这里我们就点这个拉伸啊，拉伸他就用拉伸的方法来深层螺纹。 好，我们再确定 好，他这个螺纹就形成了，然后我们要把这两边切掉， 如果说你是刚开始就只选这两个边的话，他到时他这个起死点和终点他就有一个台阶，这个是不好看，而且不完整啊，这个时候我们就要把多余的给他切掉，我们画一个 举行啊， 因为我们螺帽的厚度是一十五，我们这里选个一十五，把两边的给它切掉， 划上去就完全观全啊， 好，就把它切掉了，然后这个是要打一个角啊，我们打个一四六的角， 画个一十六的圆啊， 然后倒角，我们也用拉伸切取了倒角，他的角度六十度， 另外一边打搅，我们就对称对称过去，镜像 好进行过来了啊，好，这就是用啊异形孔向导的拉伸法来画的 螺母的螺纹的方法，我们用扫描切出的方法来绘制螺纹，螺母的螺纹部分用扫描切出的方法，它的底孔里面是用小镜， 也就是这个直径是一十三点八三五，然后他的倒角可以在画螺纹之前倒，也可以在画螺纹之后倒，我这里就在画螺纹之前就已经倒角了。 为了使他的切区更完整，我们一般要在呃他的起始位置，我们离这个端面大于一个楼距的地方开始，所以我们就建立一个基准面 啊，大于炉具就可以了，我们就选十啊，然后在这个基准面上绘制一个螺旋线的起始员啊，我们 这个圆，他的直径可以是大径，也可以是小径，作为他的扫描的机菌， 一般大镜是他的工程，尺寸比较紧，精确一点，所以我们就以大镜一十六的这个圆来作为他的扫描的一个机井圆。然后我们绘制螺纹线， 在特征曲线这里选中这个螺旋线，因为我们螺帽 啊，他就选横定炉具就可以了啊，不需要考虑退刀的部分，他的炉具是二 啊，这个方向是可以改的啊。然后他的圈数，他的圈数你只要是两边都 有，大于一圈就可以了，数字你大一点，小一点，问题不是很大啊。好，这些长按数设定好之后，我们就确定好这个螺旋线，就画出来了他的 扫描的路径，那么我们切出的一个牙形，我们再来画，在前四基础面上，我们画要切出的牙形，画一个等边三角形。 好，我们选中他，使他三条边都相等，而且作为高照线。然后我们把他的啊，把这一条边定义为竖直 给他的尺寸，他的这个等背三角形，他的边长是等于罗距的啊，等于二， 然后我们标注这个等边三角形的高，作为一个辅助尺寸。好，现在切 他的顶式切掉八分之一，这里到这里啊，我们切掉这个尺寸是八分之一啊，八分之一 h， 我们就为了精确，我们就选中这个尺寸再除以八， 这边再切掉四分之 h 啊，没人选 选中四分之一 h 啊，他就等于这个尺寸除以四。 好，我们再把这两条边侧面用实线把它连起来。 好，我们要切掉的就是这个部分，然后我们再选一个基准点， 因为我们的螺旋线它是一十六，是以大径为基准，所以我们的基准点选择这里，如果是以小径为基准为螺旋的扫描路径，那么我们就放在这里啊，这个点的这个区别啊，我们在 好，我们这个画完了，我们就把这个要切的牙形和这个螺旋线相穿套，我们选中这个点，再选中这个螺旋线， 选择他的几何关系穿透。好，这就完成了。 推出草图，然后我们就来进行扫描切除的操作， 点击扫描切除他的草图，就是我们刚才的这个牙形入镜就是螺旋线。 好，确定把这个啊螺旋线隐藏，基准面隐藏好，他这个螺母就画出来了啊，这就是用 啊扫描切出的方法来绘制螺母螺纹牙形结构的方法，下面我们来介绍用扫描的方法来绘制 螺母螺纹牙形结构的步骤。用扫描来绘制的时候，他的底孔是要以大镜，一般是以大镜啊，那么一十六的螺母他的 直径就是一十六，另外一个啊，倒角再挪抹牙型的这个倒角，他是要在画完螺纹结构之后再来倒角，有这点区别。 为了使他的螺纹牙形结构比较完整，我们的起始部分还是要离这个端面要大于一个炉具，我们就在他的端面这边建立一个基准面， 我们这里定为十毫米啊，因为他的炉具是二，只要大于二就可以啊。然后我们在鸡绝 面上来画一个螺旋线的一个机菌源啊，这个机菌源可以是可以是大镜，也可以是小镜啊，一般我们是用大镜啊， 我们就画个一次六百元，因为大镜台是他的公斤尺寸。好，再来画他的螺旋线， 在特征曲线这里画他的螺旋线啊，这个螺旋线就跟拉伸的一样的，这些参数就不改了啊，就确定螺旋线画出来了，我们再来画他的要拉伸的牙型，这里要注意 拉伸的牙形和切出的牙形他的方向是相反的啊，这里这一点要注意， 随便画一下啊， 把它相等作为高照线。这里，对，就是如果说我们是切除，那么以这边这一点点作为竖直线，我们是拉伸，那就要以这边这一条线作为竖直线啊，竖直。 然后我们来标注他的尺寸，这里是二，我们还标注一个三角形的高，作为他的辅助尺寸， 然后切在这里切掉四分之一，是四分之一的这个高啊，我们就标注他的尺寸， 他就等于他的四分之一。 好，再在这边切掉八分之一的膏。 好，他等于这个高，除以八 好。这两个切的位置确定好之后，我们把两条侧边的这个线用实线把它连起来。 好，我们要拉伸的这个螺纹的牙形大概就是这个梯形的形状，然后我们选一个基准点， 他可以是在这边，也可以在这边看我们的螺旋线的基准源是多少。我们螺旋线的基准源是一十六，是以大径为基准，那么我们的点就放在这里，他如果是以小径为基准，那么我们就放在这里啊，这里也注意一下，好，确定， 然后我们就啊把这个 退出这个操作啊， 然后我们就选择 选择这个点和我们的螺旋线相穿透， 确定啊， 再再来进行扫描的操作，扫描的草图就是我们这个牙形录进去的螺旋线。好，这就确定他就扫描出来了啊， 把螺旋线隐藏掉，把机准面隐藏掉，就把多余的，因为是拉伸出来的，我们就要把多余的部分切掉， 我们也在剪丝机局面切啊，我们 因为罗马的厚度是一十五啊，我们我们在特征里面切掉， 完全贯彻法上切除 好，切掉之后，最后我们来打一个角， 倒角我们画个一十六的圆，因为他的倒角的外镜是等于他的大镜啊，或者是比大镜大一点点。一十六， 再用拉伸切除的方法来倒脚，他是六十度。 好，这个打结就打完了，另外一边我们就通过镜像， 好，接下来了啊，好，这就是用扫描的命令来绘制螺母那螺纹牙形结构的方法。 下面我们对罗马基罗温的画法进行一下总结，我们讲的有这么几种方法，第一个他是用装湿螺纹的方法来绘制罗马的螺纹结构，第二个是用异形孔 的方法来会治螺母螺纹的结构，异形孔他有切曲方的方法和拉伸的方法啊。第三大类这样扫描的方法来会治螺母螺纹的结构。扫描，他也有扫描、切除和扫描， 所以严格来讲，他有这五种绘制螺母螺纹结构的方法。在这些方法中，装饰螺纹他的容量是最少，大概是一百三十六 k， 其他的几种他们的容量基本都差不多啊，都是在四百 k 左右，所以一般没有特殊的外观要求或者是动画效果。我们一般是画装饰螺纹来用装饰螺纹来会 是罗马的罗文结构，跟我们的罗双是一样的。好，关于罗马基罗纹的画画，我们就介绍到这里，下一节再见。

老师老师，怎么了？你看这个会转的螺丝帽怎么画的呀？这个简单，你打开个新的文件，我教你一下。首先你输入多边形命令 pol 空格， pol 空格侧面数六空格，六空格指定一下中心点，点一点，选择外切余元半径给到二十三， 二十三，好。接下来再输入圆命令 c 空格， c 以他的几何中心为圆心，画一个圆半径连接到他的端点上，再次空格，画一个半径为十四的同心圆，半径十四。然后的话，你把十度方向从这里的俯视改为吸单等着测，然后把视觉样式改为真实模式。 输入三维拉伸命令 ext 空格， ext， 选择所有对象空格确认，往下给他一个高度二十五空格圆角命令 f 空格，选择最外面这条边半径给到六空格，再选择第二条边 底下这条边好，空格确认，然后输入 in 空格，选择外面这两个实体外空格确认好，再输入叉级命令 su 空格， su 空格，选择这个螺母 空格确认，然后再框选所有对象框，选好空格确认，你看这样是不是画出来，然后画一个螺纹，输入 h e l i x 空格， h e l i x 空格，然后光标碰下这个螺母，选择他最底下这个圆心水平朝右来绘制一个半径为十四的螺旋线，顶面半径也是十四， 好，给他一个二级命令，圈高 h 空格圈高三点五空格，三点五空格高度五十空格，十空格。好。接下来的话呢，你把十度方向给他切换为前视，切换到前视，输入 pol 空格侧面数为三空格，好，现在输入下面的二级命令编译空格 好，指定一个起点数值往上输入三空格，接下来的话，你输入扫列命令 sw 空格，选择这个三角形空格确认，再来点击这个螺旋线好，输入叉级命令 su 空格，选择这个螺母空格，再来点击这个螺纹空格确认。 哦，原来这个螺纹是这么画的。对，那怎么让它旋转起来啊？你直接输入三 dc 空格，三 dc 空格按住鼠标左键拖一下，鼠标拖一下，你看这是不是就转起来了？哦，这也太神奇了，那我也想要把这个 cad 软件系统学一学，应该怎么学啊？那你打开我下面这个文件夹， 这里就是我专门录制的一套 cd 零基础道精通的视频课程。首先呢，我会给你赠送软件的安装包，还有软件视频安装教程，包含常用的插件也是给你赠送的。课程从二维平面之后开始讲，到轴测图到三维建模，每节课都是高清的视频讲解，手机、平板和电脑都 都可以观看，并且这个课程的话长期有效，不会过期，一共是一百五十节课。现在我把它放在视频左下角的小黄车里，并且呢上了五张优惠券，如果说你能领取到优惠券，只需要六十九元就可以报名学习，所以想学的同学抓紧时间领取优惠券，报名学习起来吧！

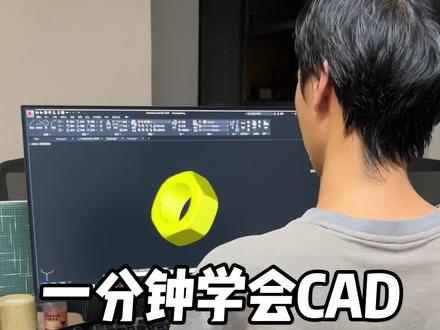

哎，老师啊，你这个会旋转的螺母是怎么画的呀？这个非常简单，我一分钟教会你。首先我们新创建一个文件，然后用到圆的指 c c 空格，点击一点，输入半径五十空格。接下来再用到一个多边形制品 polpol 空格，然后侧面数，输入五空格，碰一下圆，点击圆心，点击内接于圆，然后呢点击咱们圆上的一点，然后继续点击俯视，将它切换到西南等头侧，点击二维相框，把它切换到真实。 接下来用到一个三维建模里面的三维拉伸之力 ext， 输入 ext， 然后空格选择拉伸对象空格，确认，然后拉伸的距离四十空格。 接下来我们输入圆角，指定圆角的指定在这里是 f， 输入 f 空格，点击导圆角的对象半径为九空格，再点击另一个边空格，确认 完成圆角。然后呢我们用到一个交集，交集的指定是 i n， 输入 i n 空格，选择交集的两个对象空格，确认完成交集。接下来我们再来画一个圆 c 空格，然后在这里呢我们碰一下上方的这个边，然后呢点击中间的这个圆心， 接下来向外拖动，输入半径三十空格，然后用到一个三维的按住并拖动的指 p r e s s 来输入 p r e s s 空格，点击中间空白的部分，向下拖，鼠标左键点一下，空格结束，然后再来用到一个叫做螺旋线的指 h e l i x， 输入 h e l i x 空格，碰一下这个圆，点击他的圆心水平，向右拖动，输入他的半径三十空格，再输入半径三十空格，然后输入 h， 设置高度为三点五空格，数值向上四十的第一。接下来呢，我们 把西南斗罗侧切换到前视，再输入咱们的多边形指令， pol 空格侧面数为三空格，注意空格点击边。然后呢数值向下拖动数距离三点四九空格。 然后接下来我们用到一个叫做扫略的指令，扫略的指令在这里是 sw， 输入 sw 空格，选择扫略对象空格，确认点击扫略的路径，好完成扫略，然后我们输入移动 m 空格，把它移动下去，向下移动一个四十的距离， 然后再将它切换到咱们的西南轴轴侧。接下来我们用到一个叉 g 指引 su 空格，选择保留的对象空格，确认选择减去的对象空格。这样呢，可以看到一个三维的螺母就绘制完成了。 哎，老师你这快捷键是怎么记住的？快捷键记不住呢，你就把老师这张鼠标垫带回家就可以了，三十厘米乘以八十厘米的超大尺寸，上面有一百四十个常用的快捷键，想不起来记不住，查一查，可以大大提高你的工作效率，学习效率，而且老师还给你送安装包，一起安装教程。

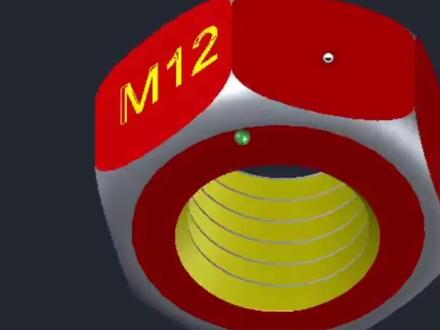

标准的 m 十二外六角螺母 c， a， d 三维剑魔，我们一起来学习吧。我们先画个圆二十一点八，再画个多边形，六边形内尖圆， 用拉伸工具对他进行拉伸，高度为十点，对视力进行圆点啊，为二点五， 我们把这个右边形的颜色改成，我们利用焦急工具 选中十条混合一下。呃，我们再用利用这个圆柱体工具啊，画个十点五的圆，再利用叉级工具 su 选中六角龙，混革一下，再选中圆珠笔混合一下。打个。我们利用螺旋工具 选中顶部的圆心，直径十点四，右键鼠标选择圈高，圈高为一点七五，高度为二十。我们把尸体往下拉一点， 转动实体，把视频隐藏一下，把视图调为前视， 在这边画一个粉边 三角形，边长为一点七四，对三角形进行圆角处理。 华为零点一，我们在用扫虐工具 s， w， e， p 选中三角形，空格选中螺旋线。 啊，我们现在这样就扫六成功了啊，扫六成功了，我们把这个螺旋线改为黄色，把隐藏的尸体调出来。结束一下，利用差级工具 su 选中螺母，选中螺旋线。好，我们这个螺母就做好了啊，螺母就做好。
