电工电子焊接教程

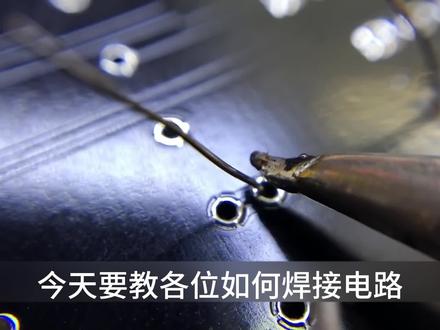

今天要教各位如何焊接电路，如果你的手边没有焊枪的话，建议可以去购买一两百块的便宜焊枪即可。一般做电路实验用的电烙铁是以三十瓦以及四十瓦为主， 如果你购买到六十瓦的电烙铁，可能会因为温度过高导致于焊接的电子零件损毁。焊锡分为无铅焊锡以及一般的有铅焊锡。 无铅焊吸的熔点较高，不容易焊接，而一般的有铅焊吸因为它含有铅，如果大量焊接的话会对身体较不健康。 但有铅焊锡的熔点较低，容易焊接。如果你是初学者的话，建议先购买一般的有铅焊锡即可，但要注意焊接的时候请保持环境通风，而且尽量不要吸入焊接 时的烟雾。那接下来要说明焊接的原理以及方法。第一个步骤就是加热零件，电烙铁在通电之后，大概要等待五分钟之后，前头的温度才会加热到超过三百度， 这时请将加热好的焊枪头触碰要焊接的零件，就可以将这个零件加热。第二个步骤就是要融化焊锡，当零件的温度已经上升到超过焊锡的熔点之后，就可以将焊锡直接触碰零件与焊枪的交界处，让焊锡融化。 第三个步骤就是将焊系填满零件的缝隙，插入适当的焊系，将零件之间的缝隙填满之后，就可以移除焊系了。但这时候焊枪还是持续的加热零件，确认焊系已经完全融化，而且零件上面已经有足够的焊系之后， 就可以移出焊枪。那要注意焊枪离开之后，焊吸还是属于融化的状态，这时候如果移动零件的话，可能会导致焊接失败，所以你可以轻轻的吹气。让焊接的步骤就是加热零件、填入焊接、移出焊接、 移除焊枪。这四个步骤请你保持在一到三秒之内结束，当然在一开始操作的时候，时间一定会超过，请耐心的多练习几次，掌握技巧之后就可以驾轻就熟。 将焊吸填入的时候可以插在焊枪的下面，让焊吸融化的时候可以顺利流进零件之间的缝隙。请多练习几次，缩短焊接的时间。良好的焊接点应该呈现圆弧状并且闪闪 发亮的状态，如果你加热的时间太久的话，可能会导致晶片烧坏。尤其是像是立地灯之类的零件，或者是有塑胶壳之类的零件，像是马达或者是电路开关，这种塑胶壳很容易受到高温融化， 所以加热时间过久就会将你这整个零件给报销。所以加热的时间一定要请务必减少。焊接加热零件的时间。 焊接马达时，请将零件插入连接的洞口中，请务必小心焊枪，不要碰到旁边的塑胶零件， 尽量缩短焊接的时间。如果没有办法一次将焊接的料填满这个洞口，可以等他冷却之后分两三次进行。主焊剂是一种可以让焊接过 过程更为顺利的东西，一般的焊锡里面其实已经包了一层的铸焊剂，除非是特殊的状况，否则一般情况下是不用另外购买铸焊剂。铸焊剂除了可以让焊接的品质提升，增加焊锡流动性， 让焊接的物体可以更容易连接在一起。那注意的是出焊剂只要一加热，很快就会挥发掉，所以上次用完的焊枪，等他加热之后，可以先溶解一些焊洗，让焊枪的头闪闪发亮，这时候就可以进行焊接了。 左边这个焊接点因为摄影机角度的关系，水不好焊接，焊接的有点失败。可以看到我将焊枪上垂流的焊隙去触碰我要连接的零件，这些垂流的焊隙因为已经加热过了上面的柱焊剂也挥发的差不多，所以这个焊接点就会比较暗沉，不像 右边新鲜的焊锡一样闪闪发亮，并且呈现饱满的圆弧状。另外，沾有焊锡的焊枪与铜片接触的面积较大， 导热的效果也会比较能够轻易的将热能传导到零件上，也能够比较快的将焊接的东西加热到足以融化焊吸的温度。如果你不小心沾了太多的焊吸在焊枪上，可以使用沾水的海绵将它刮除， 但要注意的是，刮除沾水的海绵之后，焊枪的温度也会下降水，这时候请你等待几秒钟，直到温度回升到高温的状态才可以继续使用。在这边要示范的是如何将两条电线焊接起来， 请先将铜线互相卷起来，用焊枪加热铜线插入焊袭即可。焊接请周一，电线的皮可能会 融化。接下来要说明如何将电线焊接在接点上，首先要先将两个连接的零件粘上焊锡，铜线要粘上焊锡的话，可以将焊锡固定住，电线抵住焊枪，并且接触焊锡， 直到电线本身充满了汗兮为止。但这时候也要注意加热的时间不要过长，否则电线的皮可能会融化。 另外在焊接点上也要沾满焊锡，尽可能让焊锡闪闪发亮，并且呈现圆润饱满的状态。将刚才准备好的电线接触焊接点，确认好位置之后，用焊枪在上面稍微加热 融化两个焊接点。请注意下，焊接点不可以跟左右接触到，如果不小心接触到了，请你务必要调整到正确的位置，注意调整的时间不要过久，否则可能会过热造成零件损坏。 如果焊接的接点直接跟旁边的接点连接在一起的话，可以利用焊枪刷过去移除过多的焊系。刚连接上去的焊接点可能还是液态的状态，所以可以轻轻吹口气，让焊接点赶快凝固。 焊接完后，请确认一下街角并没有彼此互相连接，并且街角与它本身的接触点有牢牢固定住。焊接进行务必多练习，才有办法抓到诀窍。以上就是这集的内容，谢谢各位的收看，我们下集见，拜拜！

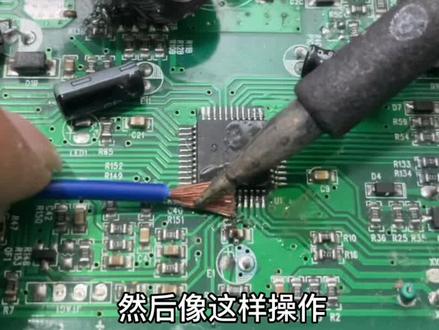

我们在焊接芯片的时候，如果遇到这种怜惜弄不下来的情况怎么办？其实很简单，我们只需要找来一根系统线，然后像这样操作， 很快多余的焊锡就被铜线吸附掉，芯片联锡问题就解决了。再看一遍这个联锡，夹了松香也不容易拖走， 这时用一根铜线就可以轻松解决。这个方法非常好用，可以快速搞定联系问题。

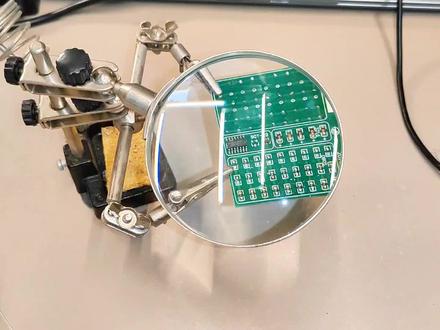

焊接这个切片电阻的时候非常的难焊，因为它太小了，我们这个电烙铁怎么去焊接它比较好？首先你先给其中一边的焊盘先点上一点点吸，从这个放大镜里面可以看到，这边是有吸的，这边是平的，因为它这个东西很小很小，所以焊的时候要注意不能给它搞掉了， 这个里边的元器件应该是不多不少刚刚好的，我们来看一下，还有这边一排和这边三个没有焊上，这边都是焊好了的， 那么他怎么焊的呢？其实是这样的，我们先把这个电阻从这个料袋上面拿下来，它上面有一层膜，这个电阻非常的小，跟芝麻一样大， 上面呢他其实是有字的，这个字呢是七五五，他是代表他的电阻值，一般来说这个组值呢可能也不是很常用，七五五应该是七五，后面有五个零。这么多欧姆，这个怎么给他放上去呢？要用一个 镊子把它夹住，你看吧，这一下又不知道掉哪去了，刚才还在手指上一下就飞了，所以要注意。好在这这个电阻我们用这个镊子给它夹住，其实这个电阻它是不分方向的，我们可以任意方向放置， 但是最好呢还是同一排的，你这个字的朝向最好一致，这样好看一点，给他夹住之后就不要乱动，你就怼到这个地方，他一个焊盘上面已经点上吸了，我们用这个电烙铁，如果烙铁头上吸比较多呢，在那个海绵上面可以擦掉一点。 我们给这个电阻的一端对到已经有焊吸的这个焊盘上面给他点一下，让他这个吸和电阻焊到一起，这个时候这个电阻就已经固定到板子上了，但是他现在还是歪的，怎么办呢？我们不要紧，先给另外一个焊点的 给他焊上锡，因为我用的是这个刀头的，相对会比较方便一点。如果大家用的那种尖头的烙铁，可能就只能一边一边一点一点的去点他，慢慢的去挪动他，但是他一边焊上锡中可能就不太好挪动你如果是尖头的烙铁，最好是先把它对齐了再焊上锡。 如果像我这种刀头的，可以两边同时加热，因为他这个面积比较大嘛，他可以两边同时加热，让他能够两边的焊锡都能够融化，这样就可以把他推到合适的位置上，再让他焊锡凝固。现在一边已经连上了，另外一边呢也给他点上焊锡，让他和这个焊盘粘到一起， 粘上之后我们把这个烙铁头上多余的焊隙稍微擦掉一点，给他稍微加一点点，让他这个烙铁头上比较均匀。我们用这个镊子压住这个电阻，现在看着好像还行啊， 是很歪，如果我们焊的比较歪的，可以这样子看，烫他这个侧面，用这个镊子压住他，他慢慢的就会移动到这个焊盘的中间，再把烙铁拿走就可以了，这样他就自动归位了。 这个就是焊接这个贴片的一个小技巧，也是刚刚在焊这一大堆的电阻的时候发现的一个技巧，其实很简单，就是同时两边加热。这个灵感来源是什么呢？就是我们机器焊接这种电路板的时候，他是给两个焊点都涂上 焊锡高，然后把电阻放到焊锡高上面，进入一个自动温控的大烤箱，说的是烤箱，他其实叫做回流焊的一个机器当中通过先预热，把整个板子烘烤，预热再升温，最后再慢慢降温出来，那在升温的过程当中就会使他 上面的焊气膏融化，融化之后由于焊气膏他呈液体之后会有表面张力，会把这个电阻正好拉到这个焊盘的正中间，正好他就是对齐了的，这就是机器回流焊。 他这个东西也叫做 smt 贴片工艺，表面切装技术，可以简单给大家看一下上面其他的贴片其实也是这样的，包括芯片，还有这些三滴管， 刚才拆这个三极管的时候不小心飞掉一个，所以这边有一个没装。芯片其实是这里面最好看的，因为这个贴片里面就属它最大，其他的都很小， 比芯片要小，这个镊子都不好夹，这个镊子很有的时候都夹不住，它太小了很容易飞掉，所以大家焊的时候一定要注意这个里边的元器件我估摸着应该是不多不少刚刚好它数好的。还有这个插件的电阻，按照老师的意思是说，这个里边所有的孔他全都要把这个银角 给插满，但是实际上他这个电阻给的数量应该是不足以把所有的孔都插满，那到时候大家就看怎么把他这个银角合理分配一下了，主要就是看这个焊点 焊的一个饱满程度，有没有虚焊，有没有出现两个焊点之间的短接，尤其是芯片，他这个银角比较密集，焊的时候很容易两个银角一坨稀粘到一起，这样的个芯片如果在正常的电路当中，他就会出现故障。 所以说看这些元器件的时候，一个是看他的焊点是否饱满、圆润、光滑，有没有出现这个焊点虚焊的情况。其次就是看他这个引脚有没有短路这样的一些评判标准。后面焊接万用表和 收音机，那最后考察还会关注我们这个电路焊好之后能否正常工作，有没有出现一些故障，这就是电工实践焊的这个板子里边的这些知识点。
