钟表降压电阻多大

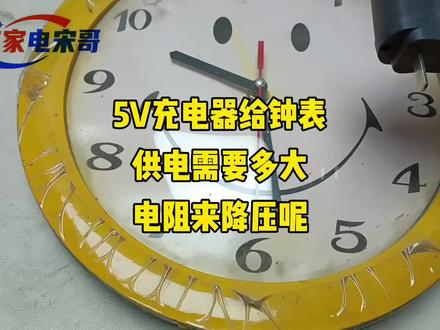

朋友们大家好，昨天有个友友问我，用五伏的充电器 制作一个钟表电源可以不用买电池了，一节新电池只能用三几个月就没电了，一年可以省下好几块钱，但是无数电源电压太高， 而钟表需要的是一点五伏电池中间需要一个电阻来降压，这个电阻用多大的合适呢？ 现在我们就来做一个试验。我们先插上电源，找来一组两百欧的电阻，先来试验一下，红色夹子 夹住一个电阻的一端，然后黄线去接触电阻的另一端，我们看钟表只能动而走不了， 说明两百欧的电阻阻值太大了。我们再找了一组一百五十欧的电阻，同样红夹子夹住一端黄线去接触另一端，我们看正常运转，秒针也不抖动。 我们再找了一组一百五的电阻的实验， 我们看钟表也是正常运转。 我们再找来一组四十七 六的电阻来试验，我们看抖动的很厉害，运转好像也不太正常，这四十七欧的电阻我们不能用， 我们再看看一百欧的电充，我们看一点也不抖动，运转特别平稳。 通过实验得知，我们选择电阻要选择一百欧到一百五十欧之间来做降压电阻， 两百欧的太大，四十七欧的又太小，有兴趣的友友不妨也制作一个钟表供电电源。 感谢大家的观看，喜欢的关注、点赞、评论、收藏、完播支持一下吧！

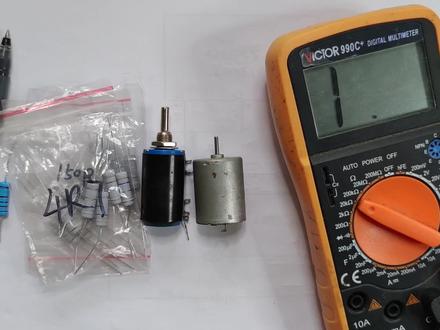

大家好，我是光头杰，和大家讲一期店主分价的视频，也就是说利用店主降压给马达供电，那时候是一个十二伏的马达，然后用二十四伏的电压给他供电， 直接给他供电的话肯定不行，然后在中间穿了一个电阻，分掉十二伏的电压再给他供电就可以了，对吧？利用电阻电压给用电器供电，在小功率的电路当中是一个很常见的存在，也是很方便和使用的。 比如我们的家用的插排，这个排插呀，上面的指示灯，它就是利用电阻降压给指示灯供电啊，点亮这个指示灯，对吧？ 因为这个插排里面是二百二十伏，而这个发光按钮管呢，它是不能用两百二十伏的，对吧？另外在电路当中， 在很多电路当中啊，一些芯片呢，或者某些原件供电的话，都是利用电阻降压给他供电，因为在一般的电路当中，绝大多数十二伏的，或者二十四伏的，或者五伏的，或者三点三伏的 啊，假设我这个电路当中是用使用十二伏的电压供电，但是呢，在某些原件他不是每一个原因都是十二伏的，所以假设他这个原件或者芯片是三里三伏的，或者是五伏的，那么除了用其他的方法之外，最常见的就是用这东西穿一个电阻 来降一下给他供电。今天和大家补充一点的呢，就是用电阻降压给某一个用电器或者某一个原件供电的时候，他并不是一成不变的，他是一个动态的，为什么呢？我做个实验给大家看 啊，现在这里十二点三伏啊，没有接把他的时候，他的输出电流是零了，好，我们接把他， 那么这时候这个马达的工作电流是四十毫安，四十毫安，对吧？好，他两辆电压 十二伏，如果我们这里有一个二十四伏的电压给它供电，二十四伏肯定会把它烧掉，这个时候我们就用在中间穿一个电阻给它降压，降压之后再给它供电，那么这个电阻用多大呢？它的电流刚才是四十毫安，这电阻降多少伏呢？要降十二伏，也就 他十二伏，电阻上面分到十二伏，对吧？根据刚才他的工作电流，你要串点串点电路。啊，他是个这样的人， 这个马达，这个店主，这个马达显示个串联电路，他上面十二伏， 他要分到十二伏降十二伏，对吧？现在马达上面的工作电流是四十毫安，零点零四， 串联电路当中的电流出出相等，它上面的电流应该也是零点零四，那么是不是可以把它的电阻值放出来？ u 十二除以零点零四啊？等于 u 除以电流，这里算出来 都三百五，那么我们在这中间串一个三百二亩的店主，我们再聊他两个的电压，好吧， 三百五，我们先看他能不能正常工作，正常工作呢？马达，正常工作，好，我们测一下他两段电压电压是多少？十一伏，十点八伏， 对吧？啊，计算稍微有点点误差啊，我计算的应该啊，理论上面应该十二伏，现在十一伏差的衣服啊，有点点误差。好，现在我们 用另外一个用电器，我们把灯泡接在电脑当中，小火灯泡零点七安，灯泡基本不能工作，然后我们看灯泡两段电压 电非常低啊，零点零六伏，为什么呢？我画个图给大家看，这十二伏， 这是个电阻，然后呢，这是个马达，我把这个马达也看出是一个电阻，一个用电器，一个电阻，是吧？然后这里啊，一，这里啊，二，这个是 a 点，这是 b 点，这是 c 点， 当他们两个组织相等的时候，那么这里二十四伏，这里十二伏，这里十二伏。如果我把这个电阻一直减小，减小，减小减到极限的时候，是不是接于零呢？接于零的时候，他等一下电 线路等于是这个样子，这里还是 a 点，这里还是 b 点，这里还是 c 点，直中间这个 r， 二、用于导线连接起来了，那么我们用万用表去量这两个 b， b 点和 c 点的电影一样，是不是灵符啊？ 没有了，但是从这个电源出来的电压还是二十四伏，那么你去量 ab 两段电压是不是二十四伏，也就是这个电压全部加到了这个啊？一上面 他就没有了，同理，如果五百二十二无限加大，那么 他这里是不是等于开路了？按摩这个时候这个 bc 两道电压是不是基本上等于二十四伏？如果我们更换啊，一，随便的怎么更换，他的组织都基本上等于二十伏，不会变的， 只有当我们在这里加上一个用电器的时候，他主他两个电压才会有变化。所以今天和大家补充一下子，这个电阻分压呀，我们要注意的写些四项，好的，今天就给大家讲个字，谢谢大家。

接下来我们来焊接旋转板，先来看看主板上有哪些眼睑， 这是一个复位按键，两个四百七没有电容，幺零四电容，一个降压模块，幺零四电容，十 k 电阻， 幺零四电容，幺零四电容。史密欧电容，幺零四电容，两个二十匹电容，一个时钟金正，一个时钟芯片， 这里是红外接收管，焊接在背面的 十克电阻， k 电阻，幺零四电容，四 k 电阻，这一排是三五二八的 lgb 灯， 背面有三个四 k 电阻，这一排是 led 的驱动芯片，这是一 k 电阻，这几个是幺零四电容， 这几个是一点五 k 的电阻。好，现在我们开始焊接，先打开主板材料包， 电路板上前伤害细， 拆开幺零四电容， 拆开二十 p 电容， 先焊接两个二十 b 电容，然后焊接幺零四电容。贴片电容不分正负极焊接， 这是一点五 k 的电阻，编号幺五二， 这是十 k 店主编号幺零三。 这里史密欧的位置也焊接幺零四电容。 焊接复位按键，复位按键是用于下载程序的时候用的。 焊接时钟芯片，芯片上有圆点的是一角， 市中心片，如果有虚汗就会导致时间显示不正常。我们现在开始来看灯， 电路板上有支付的那一面是负极 灯，有缺角的那一边，对着电路板上有适应制服的那一边，一边有两个角，焊接固定好一边 再来焊接另外一边， 焊接好后检查一下是否有虚汗， 然后来开始焊接驱动芯片，驱动芯片封装比较小，适合拉焊的方式焊接。我们先固定芯片上有圆点的是一角， 一定要先对齐不齐的调整一下， 然后我们开始进行拉开 焊接电池，电池需要分正负极焊接，这是十中后备电池， 背后还有三个四，可以定住 焊接视频牌证，这是下载程序和改制 两个四百七十喵。电容长角结正极 一体化，接收头要平行电路板焊接， 焊接降压模块，现在过拱伤焊锡，注意输入和输出， 有这个比较大的电容，这一边是接 led 接线圈的地方， 烫久一点让他充分焊接， 另外一边也是烫个三到五秒，让他中分焊接好。另外一边是输出五伏的电源 焊接，始终精正不分，征服焊接，焊接在背面 剪掉多余管角，然后我们来焊接线圈， 线圈也是焊接在 led 处，线圈要焊接在末端 包膝处，穿到稳压板上的输入口，撕开双面胶，只用到了外圈的这一点 对好位置， 这个脚是比较粘的， 把线圈掰一下， 这个秃头剪掉， 对好孔位，用 m 二乘四的螺丝固定。 看见红外接收管要注意短脚接正极，短脚接正极。 主板焊接好后从主板供电五伏， 把主板插到电机走里，两个线圈尽量靠近 红外对管要对好，不能摩擦到，所以要留长一点的原因，要掰一下接收管才能对准发射管上五伏电源。测试一下， 没有文字，需要用改字软件，改字失踪正常，这样一套彩色旋转 at 就制作好了，谢谢大家。

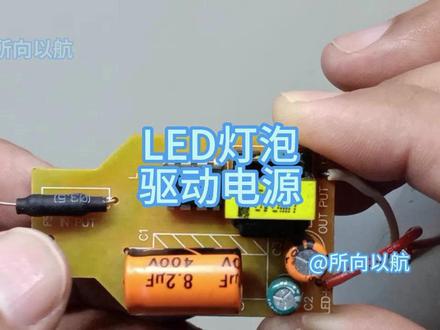

大家好，这是从 led 灯泡里拆的驱动电源板，灯泡的灯珠坏了，灯珠板上一共有十八颗灯珠，两鬓九串。 驱动电源板上的原件不多，正面一个保险管，三个电解电容，一个电感，一个八角的芯片，型号 bp 九八三三 d。 线路板背面一个贴片的整流桥堆，型号是 mb 一零 f， 一个贴片二极管撕印 eseg， 六个贴片电阻。用了点时间跑了一下电路，画出电路图。这个 led 灯泡驱动电路的核心是这个八角的芯片 bp 九八三三 d。 它是一款非隔离降压型 led 横流驱动芯片，输入电压交流八十五伏到二百六十五伏， 输出电压三十六伏时，输出电流小于三百六十毫安。输出电压七十二伏时，输出电流小于三百二十 毫安。芯片的四角和一角是芯片的正负供电端，二角是开路保护电压调节端接电阻到电源负极，三角是空角接到了电源负极。五角和六角是芯片内部高压功率管的漏极。 七角和八角是电流采样端接采样电阻到电源负极。二百二十伏交流电经保险管后又经过整流桥堆整流电容 c 一滤波后得到三百一十伏的直流电压， 一路经过两个串联的启动电阻加压后对电容 cr 进行充电。当电容上端的电压达到芯片启动预支时，芯片内部的控制电路开始工作，控制内部的高压功率管 是灯板电路导通灯珠发光。另一路经 led 灯珠电感线圈，从芯片的五角和六角进入芯片，从芯片的七角和八角出来接电阻 到电源负极。这个五十一千欧的电阻是开路电压设置电阻，这两个并联的二点二欧姆电阻是电流检测电阻，这是芯片内部的结构框图。芯片的四角内部有一只稳压二极管，可以将芯片的工作电压稳定到十七伏。芯片的五角、六角 和七角、八角内部之间有一只高压功率管，五角、六角接功率管的漏极，七角、八角接功率管的圆极。 当 led 灯珠工作电流流过两个并联的检测电阻时，在电阻两端会产生一个电压降，该电压与芯片内部的四百毫伏恒压源进行比较，放大后由芯片内部逻辑控制电路，控制功率管， 从而调节 led 灯珠工作电流的大小，使其工作在横流状态。以上就是这个 led 灯泡驱动电路的情况。好了，今天的视频就到这里，如果喜欢视频，请您点赞、收藏加关注，感谢您的收看，再见！

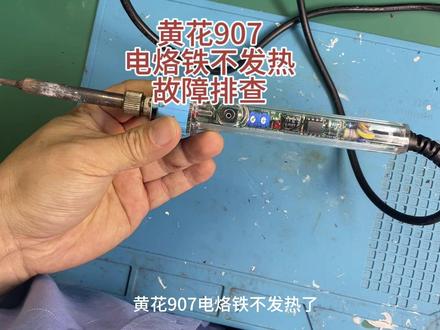

黄花九零七电烙铁不发热了，而且插电指示灯也不亮，像这种情况的故障要怎样排查呢？ 首先要插电测一下两百二十伏在主板上有没有输入，测试电压，两百二十伏表明电烙铁线没有问题。然后测试发热，新上电压几乎没有电压，这就说明主板上某一个元件有问题了。 这一步要测试主板上主要原件的好坏。首先从输入端的降压电阻开始测量，如果电阻组织很小，像这个二二六电阻 只有两欧姆，但是其色环标识的阻值是五百六十欧姆阻值也可用 a p p 查到。测量阻值低，但电阻不一定坏，可以拆下来检查，测量是 五百六十欧，说明没有坏。下面就测量和这个电阻并联的控制芯片的这两个针脚通断档测量明显短路了。同时测量其他原件都是好的，就确定是这个芯片坏了，下面就涂上焊油，把这个控制芯片换掉，直接用吸吸器就可以了， 就像这样露出针脚的焊接孔就可以了。拆下的就 l m 三五八芯片，用通断档测量明显短路了。这是网上买的芯片，价格是两毛钱一个，下面只需要把这个芯片焊接上去就可以了。 焊接好了，测量烙铁芯，发热丝上已经有电压了，但是不发热指示灯也不亮，说明烙铁芯有问题。 这一步就是检查烙铁芯了，测量没有电阻，拔一下发热丝就断了，就必须要换新的发热芯了。 还好上次买了两根发热芯，现在就把这个新的发热芯换上去，按照主板上标识焊接就行。发热丝不用区分正负极，但温度感应要区分好正负极。 组装好了，测试电烙铁功能正常了，容吸速度还是很快的，这样只花几块钱，这个电烙铁又可以继续使用了。

发光二极管接入二百二十伏电路，若是用来作为电源指示灯，电路很简单，它既可以采用电容降压点亮，亦可以直接用电阻降压点亮。下面分别介绍一下这两种电路如何选取原件数值。上图为二百二十伏交流电源指示灯电路。 现在很多电源插座里面用的 led 电源指示灯，都是采用这种电阻降压方法来点亮 led 的。图中的交流二百二十伏电压经二极管一按四零零七整流后变成脉动直流，这个电压在经限流电阻偶尔降压后即可点亮 led。 en 四零零七负极的脉动直流电压约为一百伏。若采用高亮度 led 作为电源指示灯，那么工作电流取零点五到一毫安即可，故限流电阻二的计算公式为，鄂尔多 等于一百伏 i led i led vled 的工作电流，这里取零点五毫安，则二等于两百 comega。 实际中二可以选用两百 comega w 的金属膜电阻，偶尔取两百 comega 十， 若晚上还嫌 led 亮度太高，可以增大其阻值。这种用脉动直流点亮的 led 指示灯，一般看不到 led 是闪烁的，有时若感觉 led 有些闪烁，可以在其两端并连一个衣帽子的独食电容，这样就不会闪烁了。上图为电容降压点亮 led 的电路， 若采用高亮度 led 降压电容，一般选用零点一到零点二二 max 的电容即可。电容可以选用耐压值为四百伏的涤纶电容二极管。第二用于保护 led 在交流电附半周时不被击穿。第二可选用 en 四零零 x 系列的整流二极管。由于降压电容的体积一般都比电阻大的多，故现在很多二百二十伏交流电源 led 指示灯电路都采用电阻降压，但 led 指示灯的电源插座目前是受的，电源插座一般都没有电源指示灯，使用有些不大方便。 若给电源插座安装上这种 led 电源指示灯，将可以随时知道插座上面接的负载是否断电。顺便说一下， 若 led 接入二百二十伏交流电用于照明，现在一般都是采用 pt 四幺零七 hv 九九幺零这类专用横流驱动 ic 来驱动， 很少在使用那种廉价的二 c 降压电路来驱动，因为这种电容降压驱动电路的可靠性不高，易损坏，压力低。点个赞呗师傅。

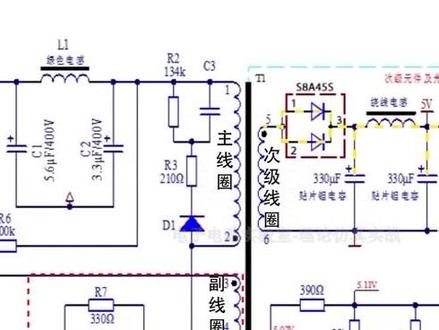

这是一张反击式隔离降压开关电源电路图，下面我们对它的各个部分进行分析。 共模电感抑制共模干扰整流桥交流电转变为直流电。 lc 帕型低通滤波器抑制试电的串扰信号，抑制电源电路的高频干扰信号串到试电，使直流电压更加平滑。 启动电路。而六是启动电阻。给驱动芯片一个启动电压，芯片开始工作。 i c e 驱动芯片产生 p、 w、 m 波，同时一角对 q、 e 输入电流，四角对输出反馈电压进行监测，来控制 i c、 e 二角的 p、 w、 m 占空比，最终达到稳压限流的作用。 驱动芯片工作开始时， i c 一二角输出高电瓶，因为第四步导通使电流从二七流过。 p u 一快速导通。当 i c 一二角输出低电瓶时， q 一三级电合金第四核二二十。 i c 一二角放电 少部分直接经过二七项。 i c 一二角放电，使 q 一快速关断。电压器由主线圈、副线圈、刺激线圈三部分构成。当 mos 管导通会感应到二负一正的电压， 此时在刺激线圈感应到电压为六正五负。二极管不导通，没有通路，不会产生电流。当 mos 管关断时，主线圈会感应到一个二正一负的电压，所以在刺激线圈也感应到电压为五正六负。 此时二级管导通构成回路，产生流向电容和电感的电流。电容、电感储能，并像负载供电。当 mos 管导通于上一样，刺激线圈的电感和电容给负载供电。于此往复负线圈同理，给芯片提供持续稳定的电压。 电压反馈电路二二十二和二二十四分压网络，如果输出电压大于五伏， 经过分压网络到 t、 l 四三幺的二级上，若二级的电压高于二点五伏，则 t、 l 四三幺上的 k 级输出低电瓶。光偶导通 优一，就会减少二角的占空比。如果输出电压小于五伏，经过非压网络到 t、 l 四三幺的二级上，若二级的电压低于二点五 符，则 t l 四三幺上的 k 级输出高电瓶。此时光偶不倒通 u、 e， 就会增加二角的占空比。 取样限流网络。当经过 p、 u、 e 的电流过大时，取样电阻 r 四、 r 五的电压变大，使流向 i、 c、 e 一角电压变大，并触发保护二极管 d、 g、 e， 防止 r 四和 r 五电压过大，损坏芯片。 ic 一过压保护当副线圈感应的电压过高，经过二十二与二十和二十一分压，可得 vs 的电压变高， 如果大于三伏，就会触发芯片保护尖峰吸收电路。当 q 一关断，主线圈感应电压突变，主线圈感应到同名端是正的尖峰电压，经过第一、二极管和 r 三给电容 c 三充电。当尖峰消失时， c 三两边的电压较大，经过 r 二快速卸放。过温保护电路。当 q 一温度升高， t、 h 二、 e 温度也会升高，使自己的组织降低，导致流向 q 二。积极的电流增加， 使三极管的集电极和发射机增大。 vs 角的电压变大，如果大于三伏，芯片就会保护。 下面介绍一下当 mos 管导通和关断时电流的大致流向。当 mos 管导通时，电流经过整流桥，经过 l 一、 c 一、 c 二储能再流向主线圈和 mos 管道电阻到地， 此时副线圈刺激线圈都不会有电流产生。当 mos 管关断时，主线圈会将尖峰电压惊。 第一、二极管向二、三给电容 c 三快速充电。此时副线圈感应到电流流向芯片和三极管道地。此时次极线圈电流经过二极管给电容电感充电，再流向负载。 当 mos 管再次导通时，输出储能电杆，电容向负载供电。

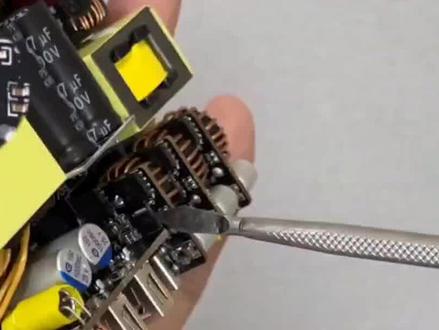

en 五三二二 qi 是一款高效同步 pwm 的降压转换器。控制器具有以下特点具有四兆赫固定开关频率，允许使用微型 mlcc 电容器。 控制器可以实现非常广泛的控制还贷宽，提供卓越的顺态性能和降低的输出阻抗内部补偿，旨在实现无条件的稳定性。操作条件有三个 vid 输出电压选择引脚 提供七个域编程输出电压和一个选项外部电阻分压器输出电压可以动态编程，为提供快动态的电压缩放比例。随着 vid 编程之间的平滑过渡。输出电压。特征包括总解决方案占地面积小至五十毫米， 采用四毫米 x 六毫米 x， 一点一毫米 q、 f、 n 封装，具有百分之二初始 v、 o、 u、 t 精度和百分之二 出使零点六伏反馈电压精度二点四伏至五点五伏输入电压范围两 a 连续输出电流能力，具有快速顺态响应十七 a 典型关段电流。以上内容仅供参考，如需咨询可私信。

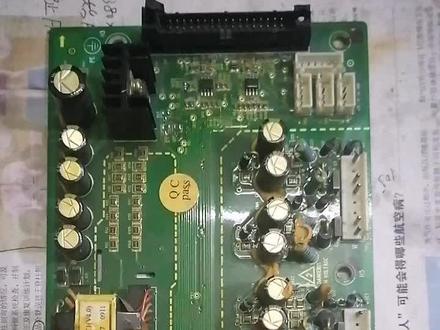

这是一块英威腾 c h f 一百五十五千瓦的电源驱动板，直流母线电压从这里进入，这是开关电源， 这是母线检测的降压电阻，这边是电流检测，这里接三个互感器，这一块就是驱动电路， 它用的背面有六个 pc。 九二九这三个接头接模块儿， 这边是接另外一块风扇板，这里接输入吹向检测，这里接温 温度传感器，这块板的故障是开关电源明显烧了， 不过没关系，这个有图纸，修起来很快的。 六个 p c 九二九带管压降保护，这是功率放大管。 那么电源修好之后，我们要测试一下驱动部分，这个时候呢，我们就要屏蔽管压降保护电路。 屏蔽的方法呢很简单，将上桥的负极这个角和下桥的负 这个角短接，再跟这个检测点短接起来。
